Требуется помощь опытных в отборе по пару

Предполагаю что холодильник на 1.5 дюйма не вывезетБегемот97, 10 Дек. 25, 12:29

Подаваемая будет 2-3 квтБегемот97, 08 Дек. 25, 08:37

Даже если 5 кВт в куб вкачивать, на полностью открытом переходе 3"-1.5" получится ФЧ около 4, значит в отбор дойдет максимум 1 кВт (грубо), полторашка справится.
Ты принцип понял как количество пара распределяется? какое количество пойдет вверх в деф и вернется в колонну в виде флегмы, а какое количество пойдет в боковой отбор, определяется площадями сечений труб, калькулятор площади круга в помощь https://www.calc.ru/ploshchad-kruga.html
У 3" площадь 44 см2, а у 1.5 - 11 см2, значит вверх в деф пойдет в 4 раза больше чем в отбор, а в отбор пойдет 1/5 от общего. Это грубо конечно, но для предварительных прикидок норм.

Я сделал пережималку на сервомашинке для шлангов но проект по традиции не допилил ))) в автоматику нужно заводить три датчика температуры воды: вход в деф, после дефа - перед холодильником отбора, после холодильника, по ним можно рассчитать ФЧ и дергать сервопривод.dee, 10 Дек. 25, 14:05

Не думаю что будет эффективно регулироваться ФЧ с отбором по пару перед дефлегматором т.к. он работает неполной площадью. Нужен только один датчик в отборе пара.

И к нему алгоритм на трёх листах. Пар не жидкость. Он на поворот крана реагирует вяло и непредсказуемо.

Так подачей воды в дефлегматор dee, планировал регулировать ФЧ.
При "проходном" днфегматоре более педсказуемо, регулирование подачей воды при const продаваемой мощности или const подачи воды и регулировкой продаваемой мощности. Датчик температуры перед холодильником.
Заморочек не требуется во втором случае.

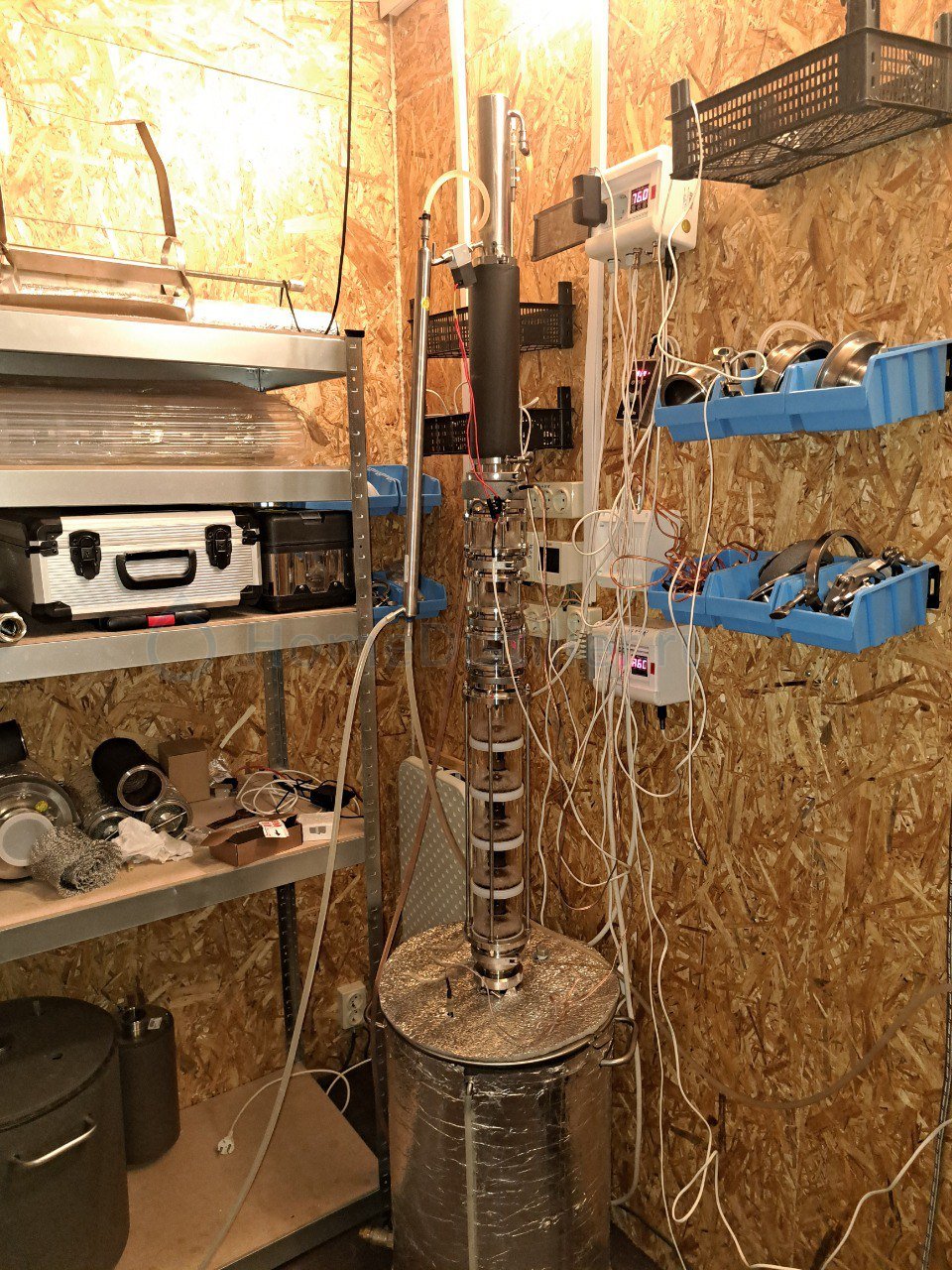

Спасибо всем за советы.Получается я не правильно задачу сам себе поставил.Получается что по моей схеме я подаю 1.75КВТ грязными.Труба ТК у меня 3",а труба РК 2" .Вот между ними я и хочу узел отбора по пару вкорячить,чтоб вначале прогона после отбора голов по жидкости,пока вкусно (на мой вкус)дёрнуть с середины пару литров по пару.А остальное добрать сверху потом.Для этого я так понимаю мне вполне хватит 2" узел отбора.Ща буду копать под свои хотелки.

Даже если 5 кВт в куб вкачивать, на полностью открытом переходе 3"-1.5" получится ФЧ около 4, значит в отбор дойдет максимум 1 кВт (грубо), полторашка справится.tmc, 10 Дек. 25, 14:10

Так подачей воды в дефлегматор dee, планировал регулировать ФЧ.TVM73, 10 Дек. 25, 16:48

Дык и указал что нужно установить что бы считать отбираемую теплоту. Типа кило дунули, что бы полкило в отбор улетело, полкило нужно водопроводом удержать. Вопрос точности реагирования.

Для этого я так понимаю мне вполне хватит 2" узел отбораБегемот97, 10 Дек. 25, 17:35

верно, у тебя насадка в "РК" скорее захлебнется чем УО по пару

Вот между ними я и хочу узел отбора по пару вкорячить,чтоб вначале прогона после отбора голов по жидкости,пока вкусно (на мой вкус)дёрнуть с середины пару литров по паруБегемот97, 10 Дек. 25, 17:35

Мне почему то кажется, что Гена, аки кило, не подумал, что пар ищет там, где легче ему пойти. И мега отборов по пару вовсе не нужно будет, ибо, если я правильно понимаю, выдирать их середины же есть желание?)
Гена, промоделируй сначала, у Запала вообще трубочка вварена мизерного диаметра, если вспомнить

у Запала вообще трубочка вварена мизерного диаметра,Karelchanin, 10 Дек. 25, 17:50

Задача не ободрать с середины,а дёрнуть с фч 4-5,трубочка не покатит.и тебе здарова

между ними я и хочу узел отбора по пару вкорячитьБегемот97, 10 Дек. 25, 17:35

Как мы поняли ты планируешь узел отбора между тарелочной и насадочной. Мысль здравая (по крайней мере отчасти).
Но всё расчёты по ФЧ для такой конфигурации не верны. Пар действительно охотнее пойдёт вбок. Достаточно будет весьма небольшого проходного сечения для пара, подобрать такое сечение IMHO можно только экспериментально.

Пар действительно охотнее пойдёт вбок. Достаточно будет весьма небольшого проходного сечения для параNewocelot, 10 Дек. 25, 18:15

Именно это я и имел ввиду. Даже 10см спн сверху над УО все планы перемешают

Дык и указал что нужно установить что бы считать отбираемую теплоту. Типа кило дунули, что бы полкило в отбор улетело, полкило нужно водопроводом удержать. Вопрос точности реагирования.Виктрыч, 10 Дек. 25, 17:38

Только в этой схеме ещё и расход охлаждения нужно знать. 🤕

Пар действительно охотнее пойдёт вбокNewocelot, 10 Дек. 25, 18:15

А не нужен паровой отбор на постоянку.Я писал уже.Дёрнуть вначале процесса пару литров,а остальное сверху по жидкости добрать.и миксануть потом.То есть бодяжим сем какой нам хочется без долгого процесса Габриеливания

TVM73,
Ну да. Или как то вычислять по трём датчикам. Детали нужны.

Так подачей воды в дефлегматор dee, планировал регулировать ФЧ.
При "проходном" днфегматоре более педсказуемо,TVM73, 10 Дек. 25, 16:48

пофигу какой сам паровой отбор - последовательный или параллельный, схема с тремя датчиками температуры охлаждающей воды работает в любом случае, это кстати промышленный вариант, у Цыганкова подсмотренный

пофигу какой сам паровой отбор - последовательный или параллельный, схема с тремя датчиками температуры охлаждающей воды работает в любом случае, это кстати промышленный вариант, у Цыганкова подсмотренныйdee, 10 Дек. 25, 19:00

Нашел только схему БРУ у Циганкова.
Не думаю что там регулирование происходит по температуре охлаждающей воды т.к. это косвенный параметр.

TVM73, температура воды косвенный параметр ? ню-ню

промышленный вариант, у Цыганкова подсмотренныйdee, 10 Дек. 25, 19:00

Эти варианты рассчитаны на непрерывку

Но всё расчёты по ФЧ для такой конфигурации не верны. Пар действительно охотнее пойдёт вбок.Newocelot, 10 Дек. 25, 18:15

Даже 10см спн сверху над УО все планы перемешаютKarelchanin, 10 Дек. 25, 18:22

очень прикидочно СПНка занимает процентов 10-20 трубы, +флегма, пусть процентов 30 короче, значит вверх вместо 2" останется полтора (11 см2), и если хотим иметь ФЧ4 то сечение вбок должно быть 2.7 см2, т.е. приблизительно 3/4 кран. Понятно что будет зависеть от конкретной СПНки и режима колонны, но просто для оценки порядка величин так сказать. И если вдуваем 3 кВт, то в отбор пойдет 0.6, справится там деф полторашка короче, но кран я бы дюймовый поставил.

Другое дело а стоит ли оно вообще того, в ароматике шибко полностью головы отбирать не надо, имхо и тарелки бы справились, только количество подобрать для нужной жирности.

температура воды косвенный параметр ? ню-нюdee, 10 Дек. 25, 21:46

Первое что попалось в сети:
https://www.bibliofond.ru/view.aspx?id=790856#text
Управление процессом по температуре охлаждающей воды нет. В данном случае управление по температуре и давлению в колоннах (расходом охл. воды и пара).
Newocelot,
С чего-то надо начинать вопрос рассматривать.

Добавлено через 9мин.:

очень прикидочно СПНка занимает процентов 10-20 трубы, +флегма, пусть процентов 30 короче, значит вверх вместо 2" останется полтора (11 см2), и если хотим иметь ФЧ4 то сечение вбок должно быть 2.7 см2, т.е. приблизительно 3/4 кран.tmc, 10 Дек. 25, 22:27

Тут расчёт не свободному сечению, а по сопротивлению потокам (для насадки зависит от высоты).
