Комплекс автоматизации Самоварыч

Добавлена поддержка датчика давления MPX5010DP, подключается на LUA пин (LUA1 у версии на ESP32S3).
Cхема подключения 5В - питание датчика; Выход датчика - R1 (5kOm) - LUA pin - R2 (10kOm) - GND. У моей платы для ESP32S3 есть встроенная подтяжка 10кОм, которую джампером нужно подключить к GND и использовать вместо R2. Внимание! Cоединение LUA с GND через R2 и подача сигнала через R1 строго обязательны, без них есть риск спалить ESP.
В Setup.htm во вкладке датчики появился выбор MPX5010DP и два его коэффициента:
1. Множитель для MPX5010DP. Определять можно так: Показания смотреть в соседней вкладке браузера в основном интерфейсе. При множителе изначально равном 1 (Сохранить) запоминаем показания при нулевом давлении (P0) и (Pk) при контрольном давлении шприцем через тройник, например 20 мм.рт.ст. по параллельно подключенному манометру. Затем вычисляем k=20/(Pk-P0). Вносим до 4 знаков после десятичной точки, жмём Сохранить.
2. Смещение для MPX5010DP. При изначальном смещении = 0 смотрим опять на показание при нулевом давлении и вносим это число сюда. Менять знак не нужно. Сохранить. Показания должны стать около 0, проверяем корректность по манометру, меняя давление шприцем и сверяясь с основным интерфейсом.
В алгоритме использован простой фильтр от скачков Текущее=(Старое + Новое)/2. Поэтому показания будут меняться плавно и при калибровке нужно дожидаться их стабилизации.
Исправлен вывод ssid на oled дисплей методом обрезки до 9 символов.

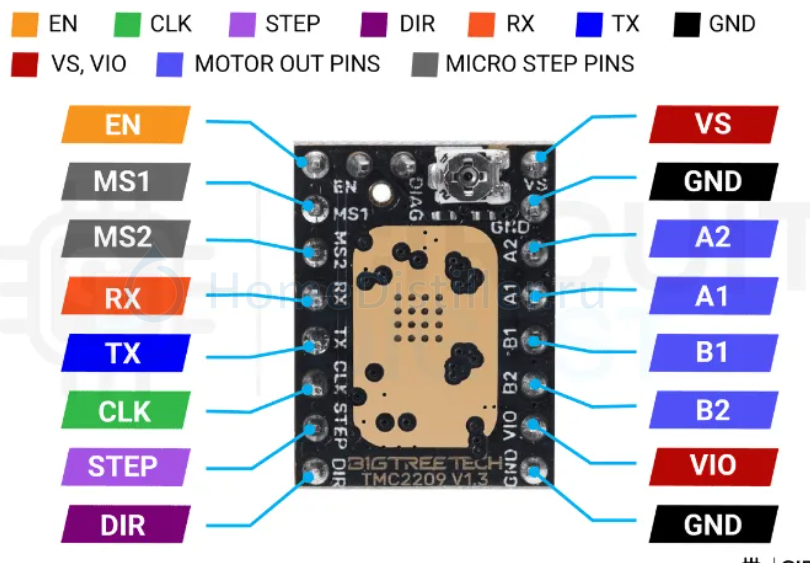

Сделал первую перегонку на Самоварыче со старым стабилизатором,все отработало четко,мне понравилось,единственно на Самоваре настраивал насос на воде и все совпало и на спирте а здесь пришлось в процессе перекалибровывать.На моем насосе с трубкой 2,4мм получилось 1870 шагов на 1мл с 1/8 микрошага.Вопрос к dranek, можно ли интегрировать тмс 2209 драйвер в Самоварыч чтоб ток программно устанавливать да и тише работает,немного отличается распиновка но можно перерезать дорожки и проводками припаять.В сети нашел вот такое,как бы можно вроде

Добавлено через 6мин.:

Сильно греется драйвер 4988 при токе 0,65 где то 85-90,валялся 50й вентиль решил его присобачить,чуть переделал крышку под него

yurast, а зачем ток устанавливать программно? В ручную единожды, или при смене трубки поставил и всё. Смысл в том, что насос должен проворачивать ролики по трубке с небольшим запасом вращающего момента, который выставляется прижимом пальца к колесу.
Теоретически можно интегрировать. Практически, у меня на рекомендованных китайских насосах вообще никаких проблем с 4988, и не греются особо и на 1/16 достаточно тихие. Не вижу смысла покупать тмс2209 в 3 раза дороже.
Если трубка жесткая или стенки толще стоковой, то и ток придётся накрутить. Тогда будет греться конечно. Можно разок на ниопреновую разориться и забыть.

Добавлено через 10мин.:

Дорожки можно не резать, на моей плате распаиваются разъёмы для подключения внешних драйверов.

Добавлено через 5мин.:

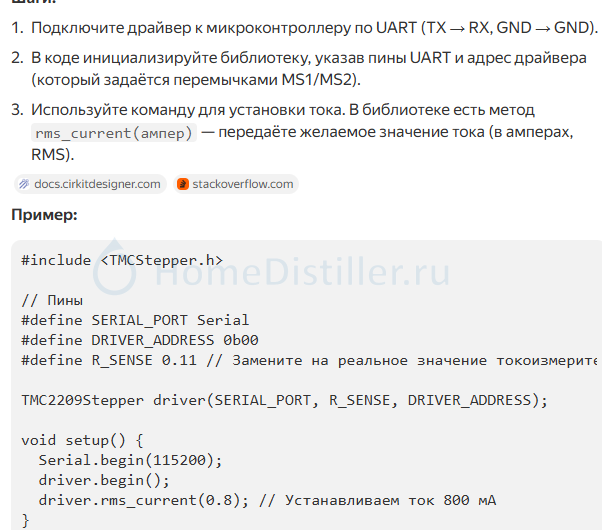

Что до управления током. Посмотрите в коде библиотеки что она выдаёт на serial. Если там обычный текст цепляйте драйвер на serial и шлите ему Lua скриптом команды.

Можно разок на ниопреновую разориться и забыть.dranek, 26 Июля 26, 07:04

А можно ссылку,поискал чет все гидрокостюмы да грипсы вылазят но слово неопрен

yurast, https://ozon.by/...p;sh=-g-W6Ua4jw
, с одной оговоркой, лично я купил, но пока не ставил, не было случая.

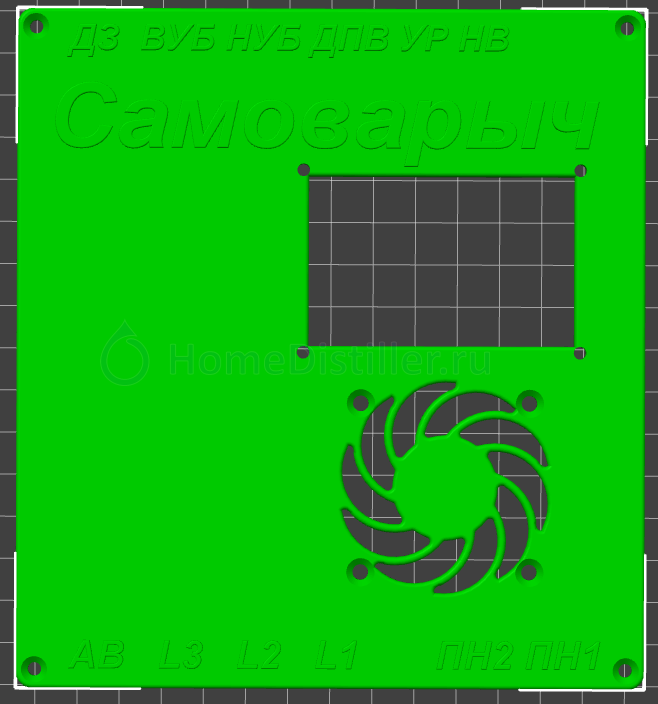

yurast, глянул крышку, под вентиляторы надо прорези спиральными делать с закруглениями перемычек, чтобы воздушный поток по касательной с перемычками контактировал и меньше шумел. Посмотрите как у меня для Самовара сделано.
Вентилятор ставили? Ничему в корпусе не мешает?

Добавлено через 11мин.:

В комплекте с Самоварычем есть файл SAMS3-v2.SLDPRT, в нем есть два скрытых тела. Это цокольный этаж для размещения блока реле, больших драйверов и т.п.

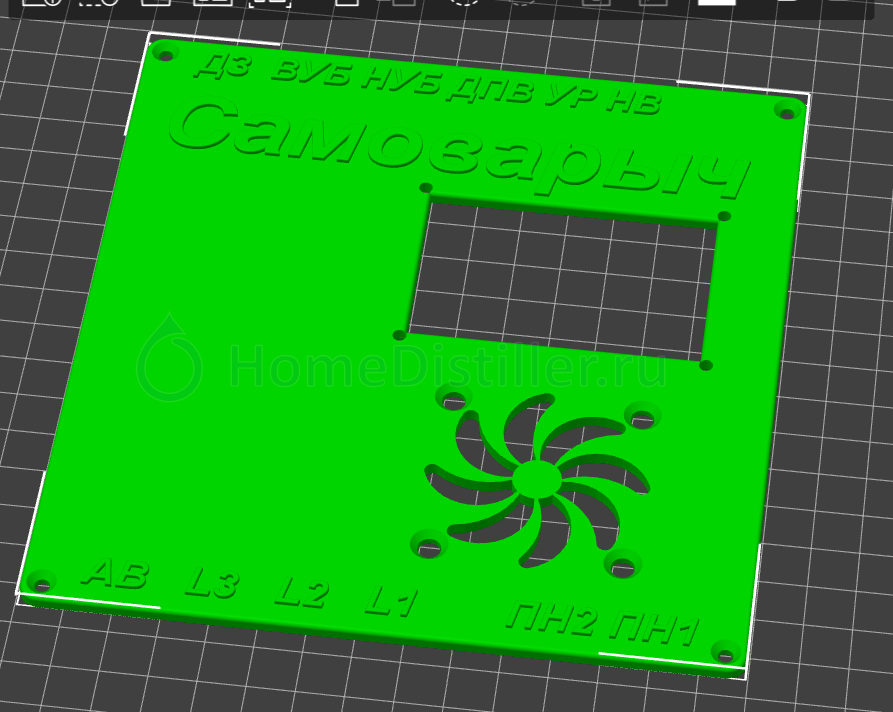

На его крышке есть готовые прорези под вентилятор.

Вентилятор ставили? Ничему в корпусе не мешает?dranek, 26 Июля 26, 11:26

Не мешает,все хорошо

Добавлено через 1ч. 44мин.:

надо прорези спиральными делатьdranek, 26 Июля 26, 11:26

Шум минимальный если не прислушиваться специально

yurast,

box_and_gerber.7z

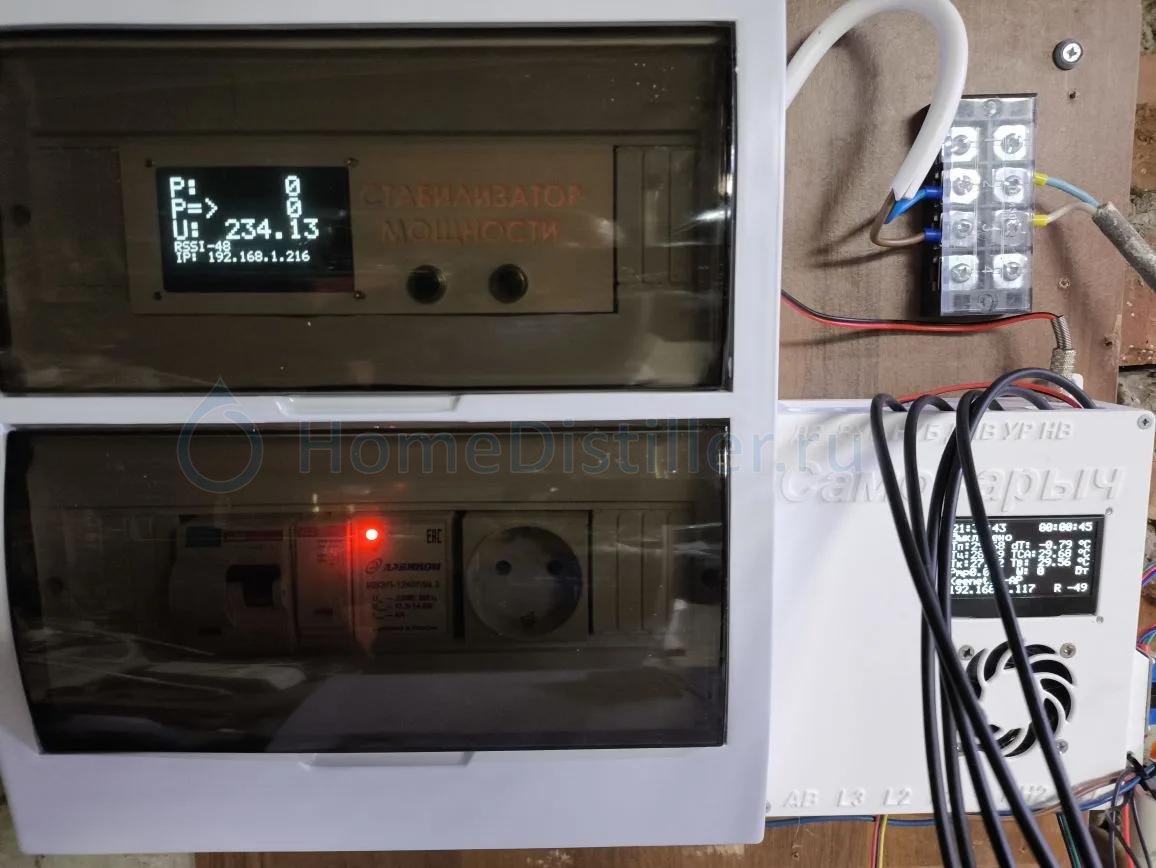

dranek, Здравствуйте,пришел нормальный PSEM дособрал и запустил регулятор,все отлично работает но удручает огромный модуль семистора,получается все очень громоздко,насколько можно уменьшить радиатор чтобы можно было его запихнуть в страндартный щиток вместе с регулятором контактором и пр. и не перегреть в процессе ? Тэн на 3,5квт но будет работать в основном на 1,8-2квт

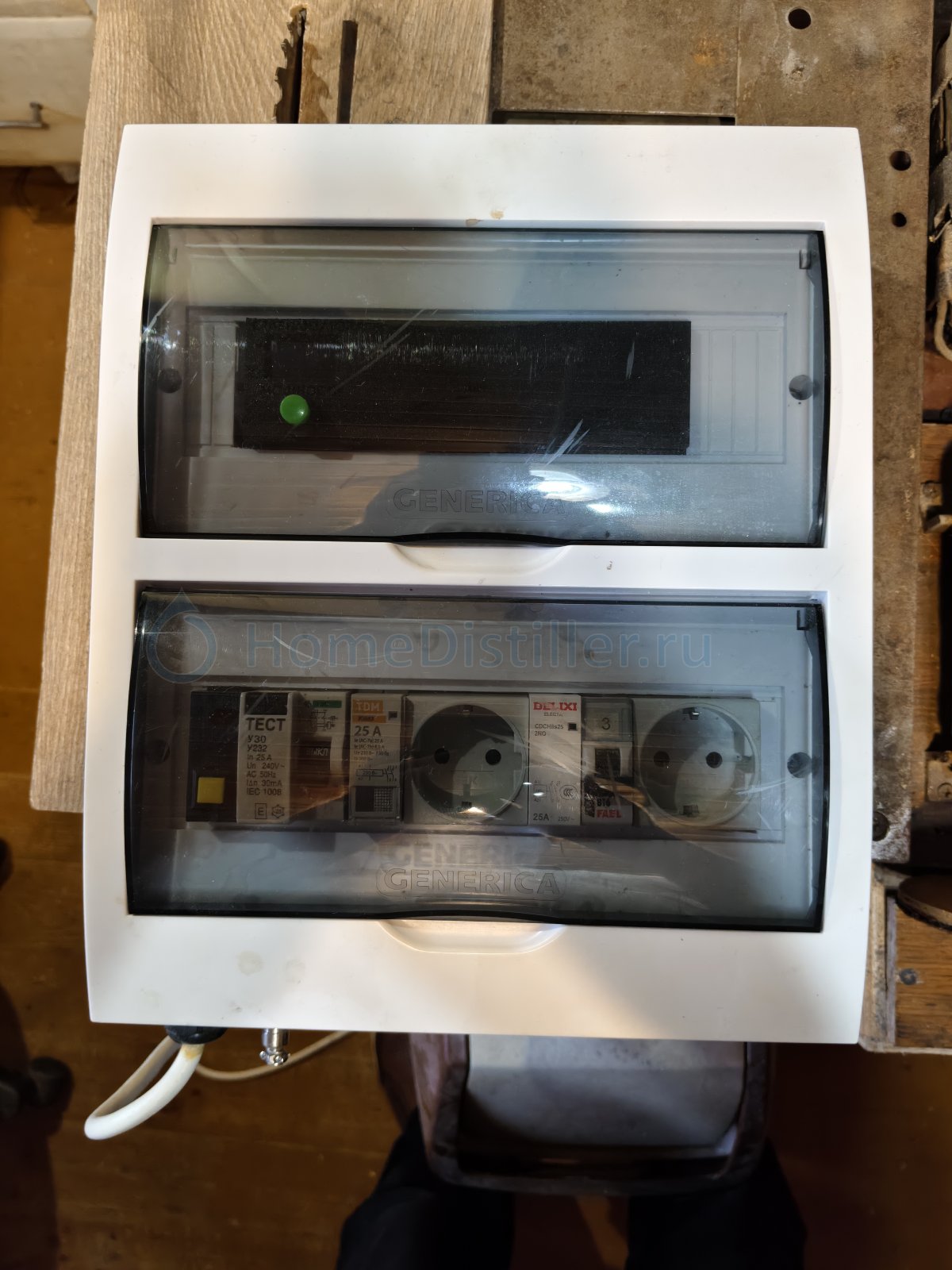

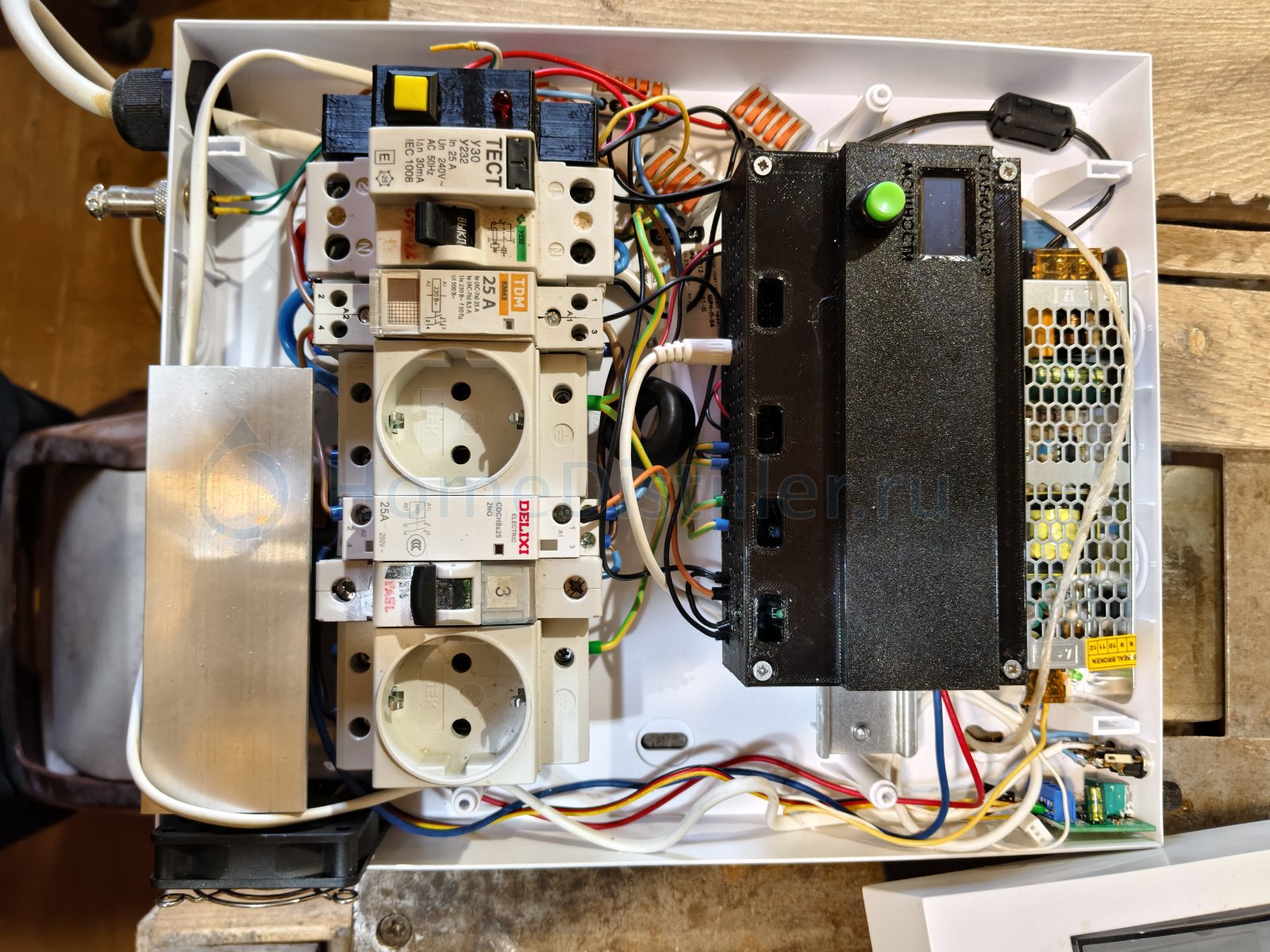

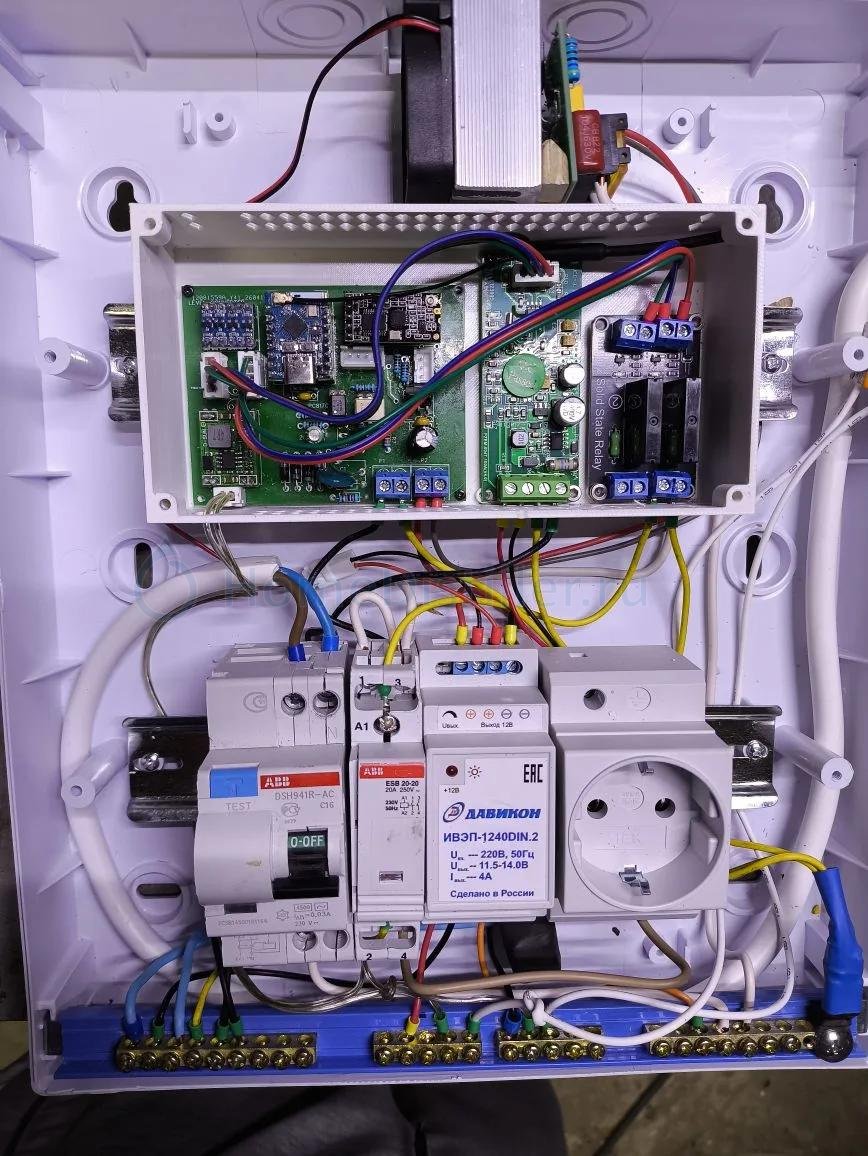

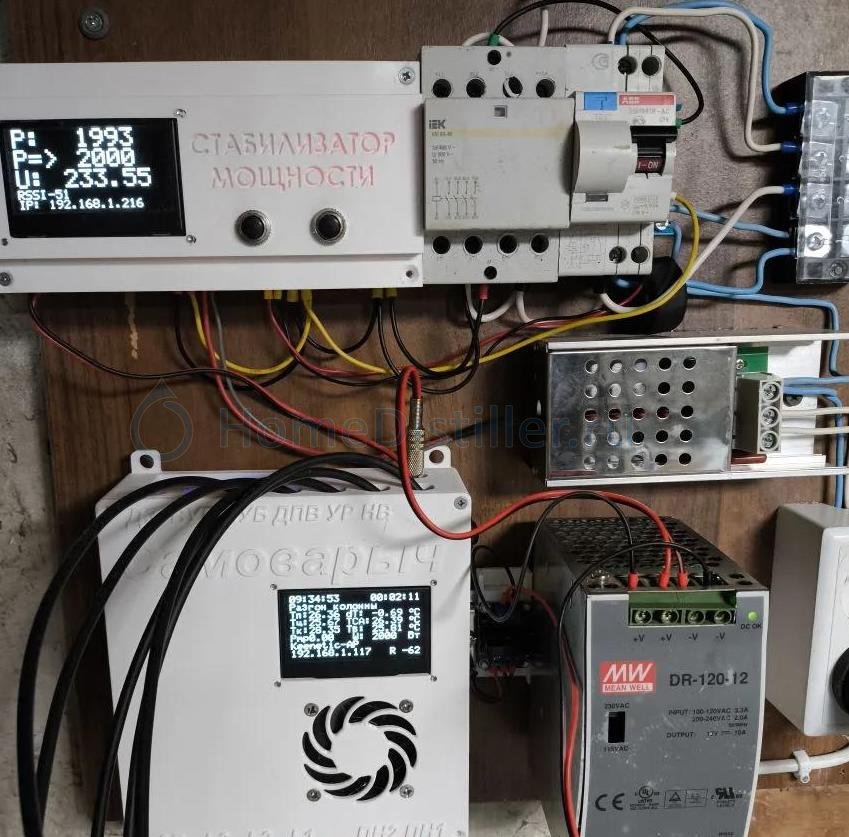

Пока так ) для подвала пойдет но будет все упаковано в щиток ,контактор и блок питания будет заменены на более компактные и добавлю розетку на дин рейку

yurast, я вам свой ответ сфотографирую, потому что я мобилен.

Самоварыч отдельно.

я вам свой ответ сфотографируюdranek, 01 Авг. 26, 20:13

Понял,вы модуль семистора не обрезая внизу поместили,попробую,я тоже заказал щиток на две секции только по восемь модулей на ряд,надеюсь все войдет,спасибо примерно в таком ключе и планировал разместить,супер.

Дополнил инструкцию к 1.6.0 текстом:
Перед включением в настройках датчика MPX5010DP установите параметр "Давление, при котором включится авария:" равным нулю чтобы не было срабатывания при ненастроенном датчике. После настройки его можно поменять обратно.

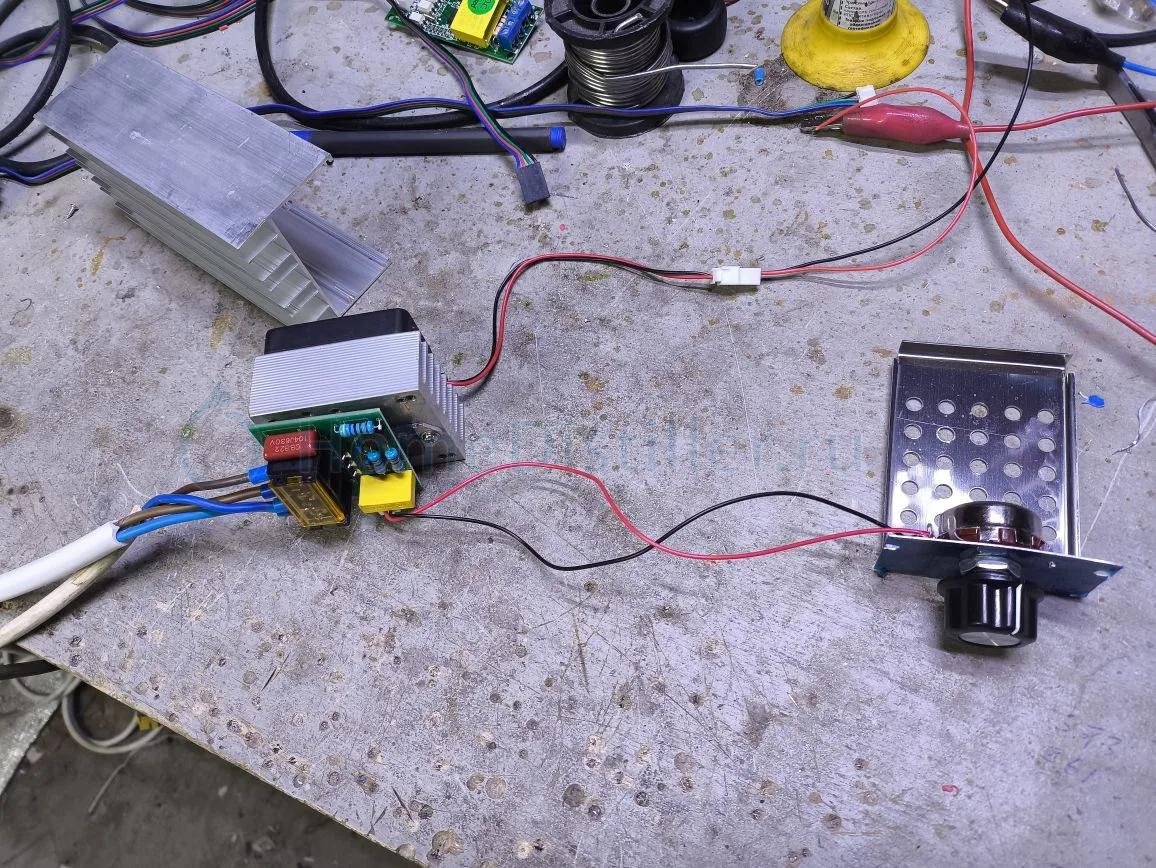

Провел испытание семистора на маленьком радике,довел куб до 60гр на 3,5квт радиатор теплый,потом поработал на 2квт чуть теплый,вентиль стоит на 24в работал на 12в. Короче можно спокойно уменьшать радиатор.

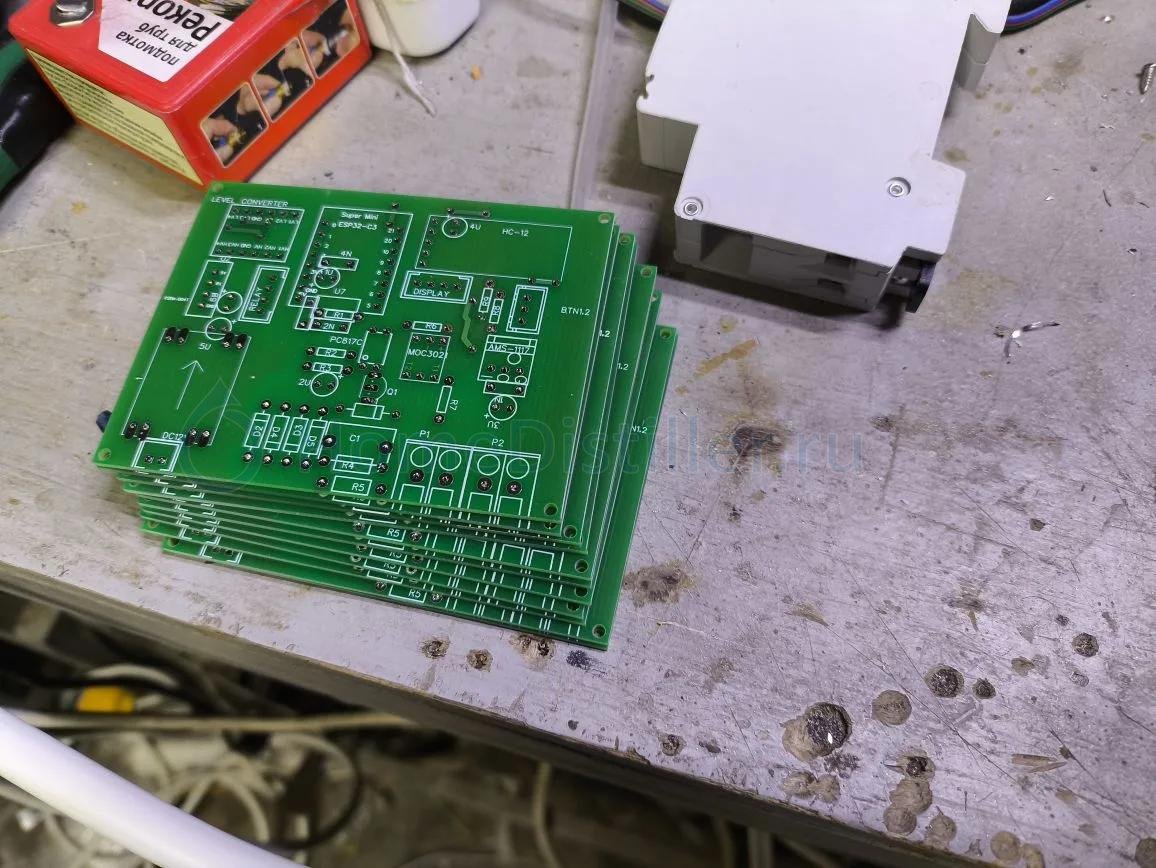

Кстати пришли платы стабилизатора которые заказывал больше месяца назад,причем заказывал 5шт. а пришло в два раза больше ),но потом у форумчанина здесь приобрел обе платы,спасибо ему,так что если кому нужно пишите

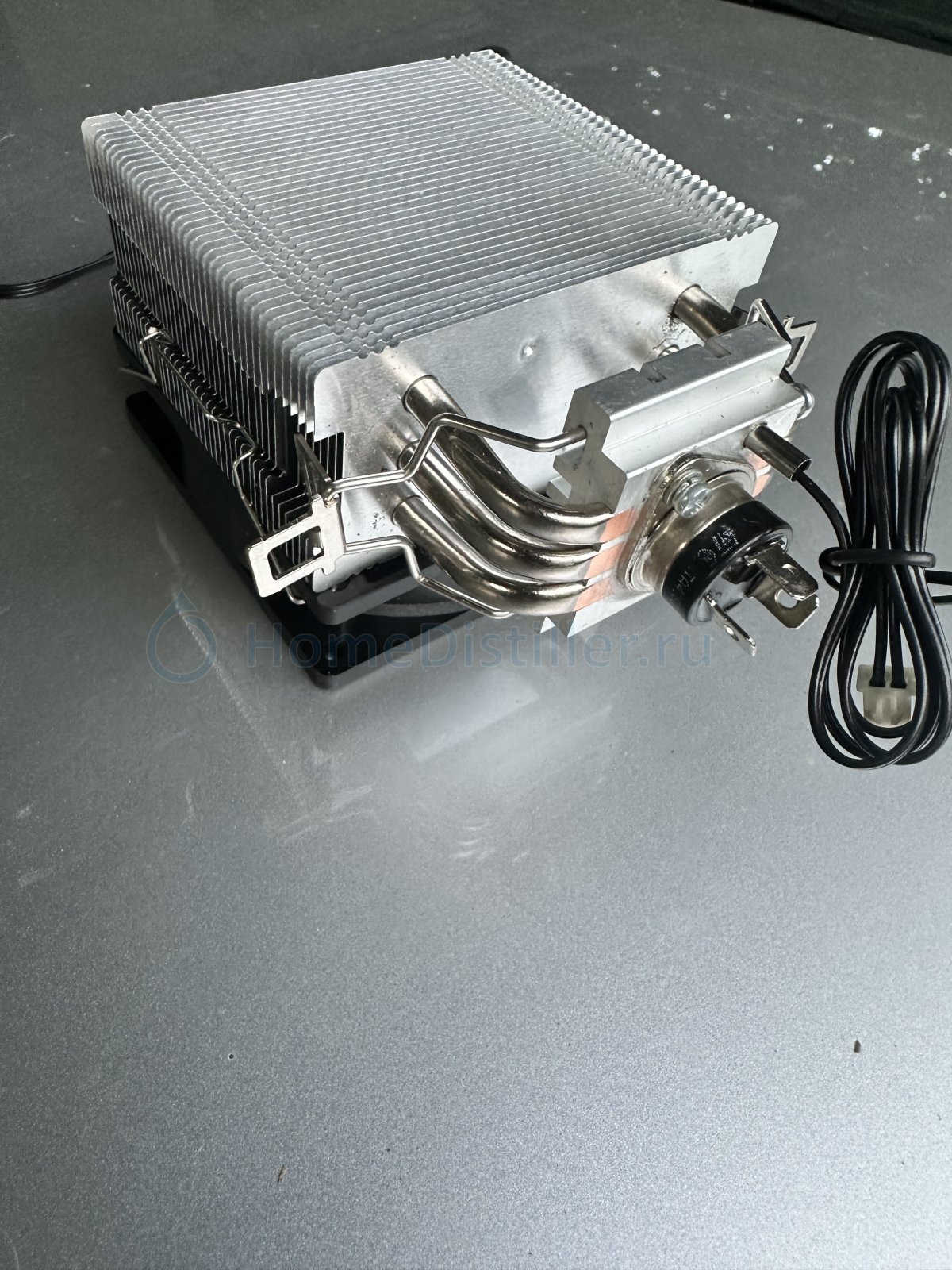

От проца приспособил радиатор.

От проца приспособил радиаторnic2015, 02 Авг. 26, 19:31

Не,повышайка мощноя была дц дц сгоревшая распиленная пополам,вернее её радиатор,6х6х2см.

Добавлено через 19дн. 14мин.:

Все пересобрал,уже наверно успокоюсь ))

Добавлено через 22мин.:

dranek, В вашей прошивке на ESP32-S3 8M PSRAM 4M FLASH 4,3 как часто обновляются данные с openweathermap ?

Добавлено через 3мин.:

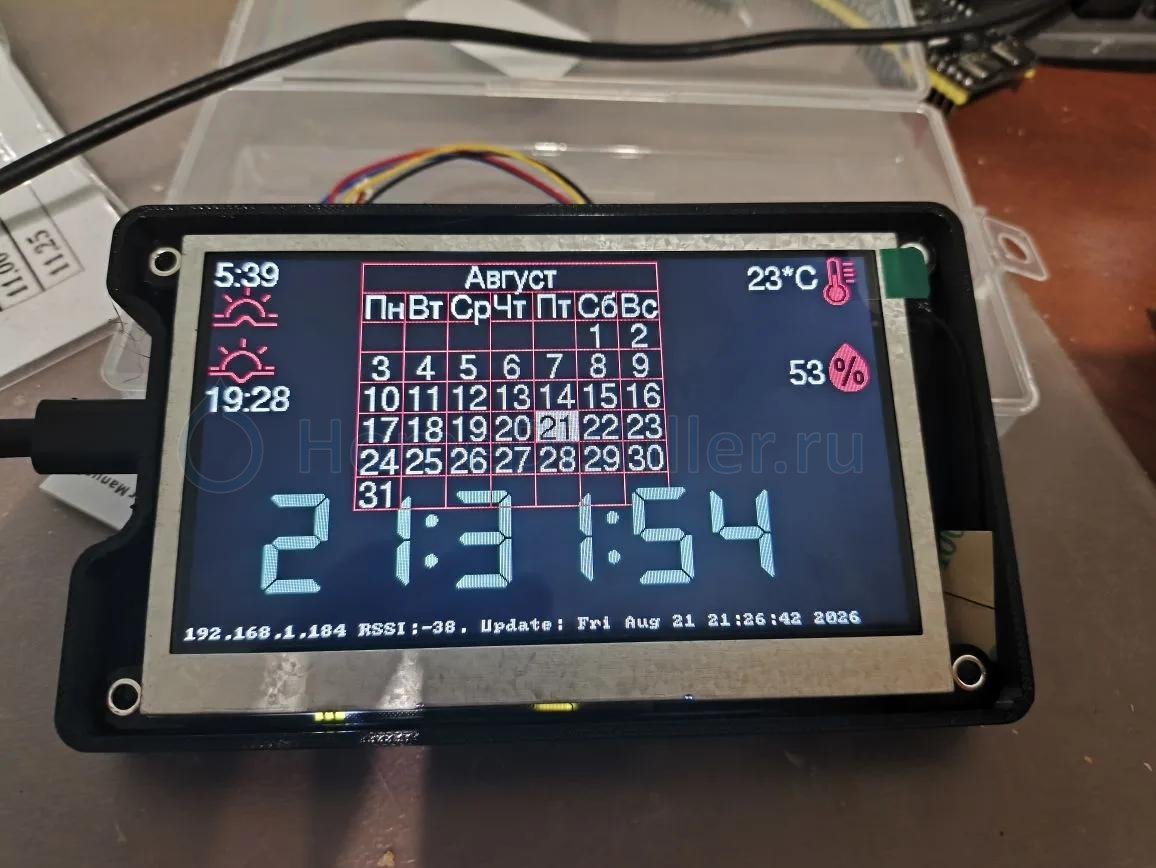

Получил экранчик

В вашей прошивке на ESP32-S3 8M PSRAM 4M FLASH 4,3 как часто обновляются данные с openweathermapyurast, 02 Авг. 26, 20:53

Раз в 5 минут должно.

yurast, я хотел бы приобрести плату. Напишите мне в личку.

Добавлено через 15ч. 44мин.:

yurast, не могу писать личные сообщения. Ещё не набрал нужное количество сообщений. igumnov.dmitrii@gmail.com

В шапке заменена 1.6.0, в ней исправлен Setup.htm, не сохранял поправки углов узла разбора.

Прошился последней версией, на шестое включение забыла углы коррекции, опять нули(
Правда ssid поменял, но это не должно влиять вроде.

nic2015, будем отлавливать. Дебаг в приоритете.

Добавлено через 21мин.:

Попытайтесь воспроизвести. И сообщите какие факторы к этому приводят. Я ближайших пару дней занят.
