Ректификационные колонны (самодельные)

Виктрыч, Писал про другое, но всеж взаимосвязь присутствует. [сообщение #11901105] и здесь немного  [сообщение #11772477]

Виктрыч, в районе 6й. а перемещение нагревом регулируй
alexeyT, 23 Марта 14, 12:38

Как? если пик концентрации изоамилола на 6тарелке .А изобутила на 8. А изоэфиры на 12. (на  точность не претендую но изомасляноэтиловый эфир банкует при 90% спирта. Номер тарелки не сложно сосчитать если правильно учесть спиртуозность куба) Где сверлить и когда включать?

Цитата с соседнего форума писана до эксперимента Лёши:

Хочу заметить, что распределение основных промежуточных примесей соответствует концентрациям спирта от 20 до 90 % что при условии кубовой ректификации не даёт некоторым из них вообще выйти из куба в трубу, однако часть из них такие как изомасляно и изовалерианово этиловый эфир, а также уксусно изоамиловый эфир прекрасно залазят в трубу и при условии истощения крепости в кубе легко поднимаются вплоть до 7 ТТ(при условии правильной регулировки отбора)
Сам собой напрашивается вопрос.
На какой высоте в колонне эта самая 7 ТТ, чтобы правильно установить узел отбора?
У меня ответа нет, а у вас?

Лишняя деталь получается.Виктрыч, 23 Марта 14, 09:19

Эта лишняя деталь, меня лично,очень и очень устраивает!
Более того...
Вот здесь http://labspirt.com/...5.html#msg44105 Игорь любезно предоставил прошивку разработанного им устройства.Алгоритм работы читаем по ссылке.
Что имеем в итоге.
Последний раз к 10 литрам сырца были добавлены 1.5 литра всякой срани(головы-хвосты в одном флаконе,правда сделал им химочистку -сода,марганцовка,щелочь). На  выходе примерно по 100мл голов,подголовников(практически без запаха,что удивило очень) и хвостов.
Нижний узел отбора-трубка 8 мм.

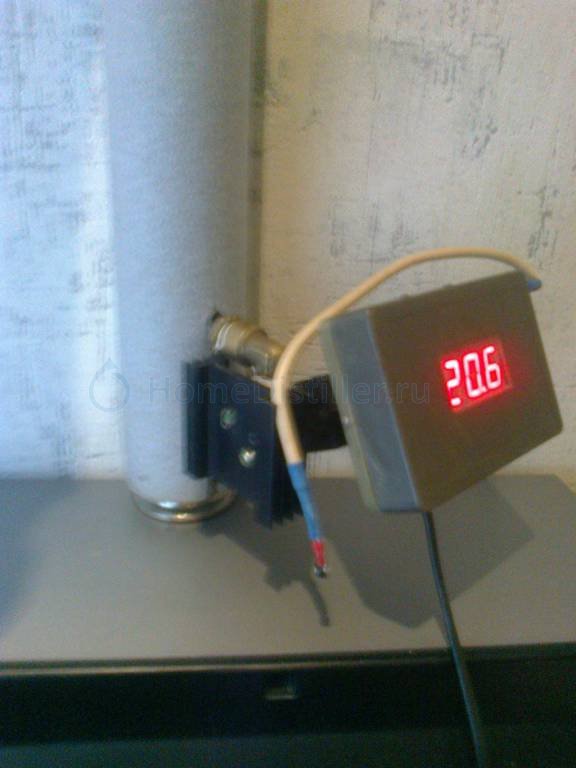

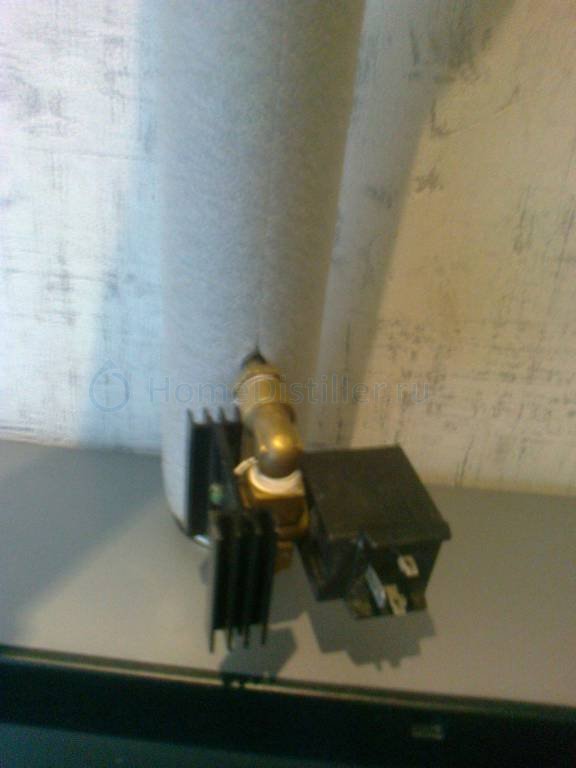

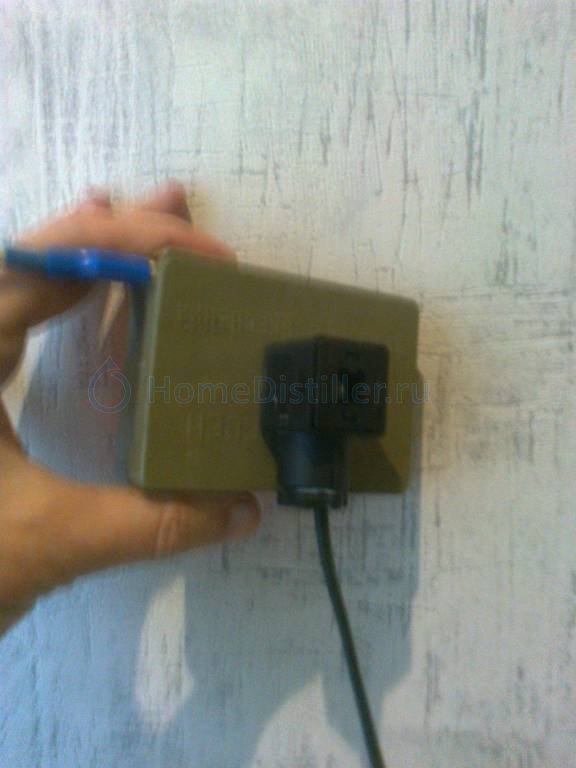

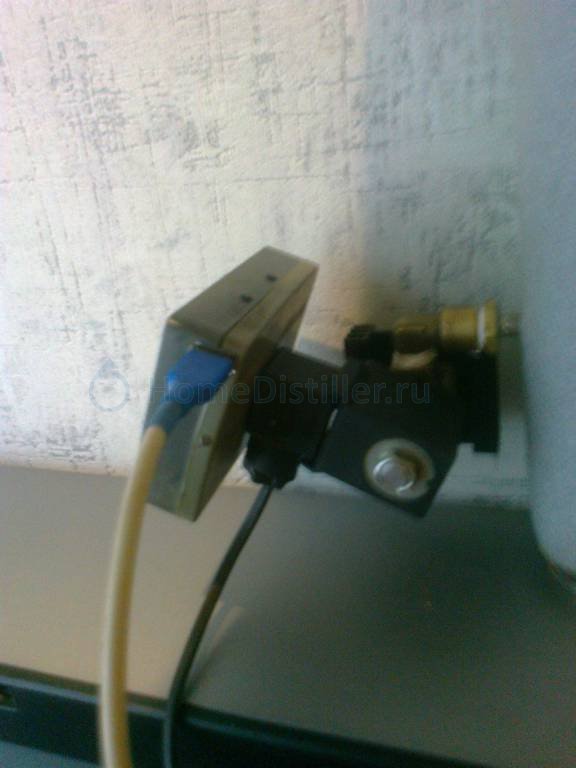

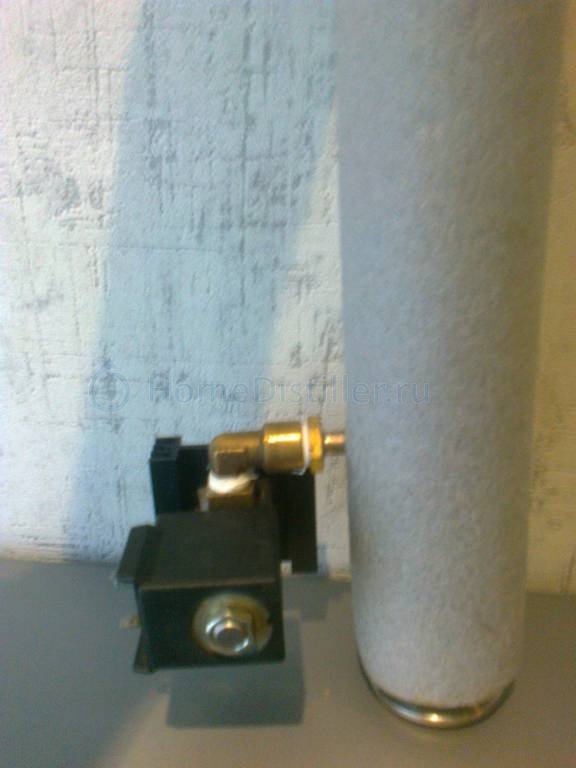

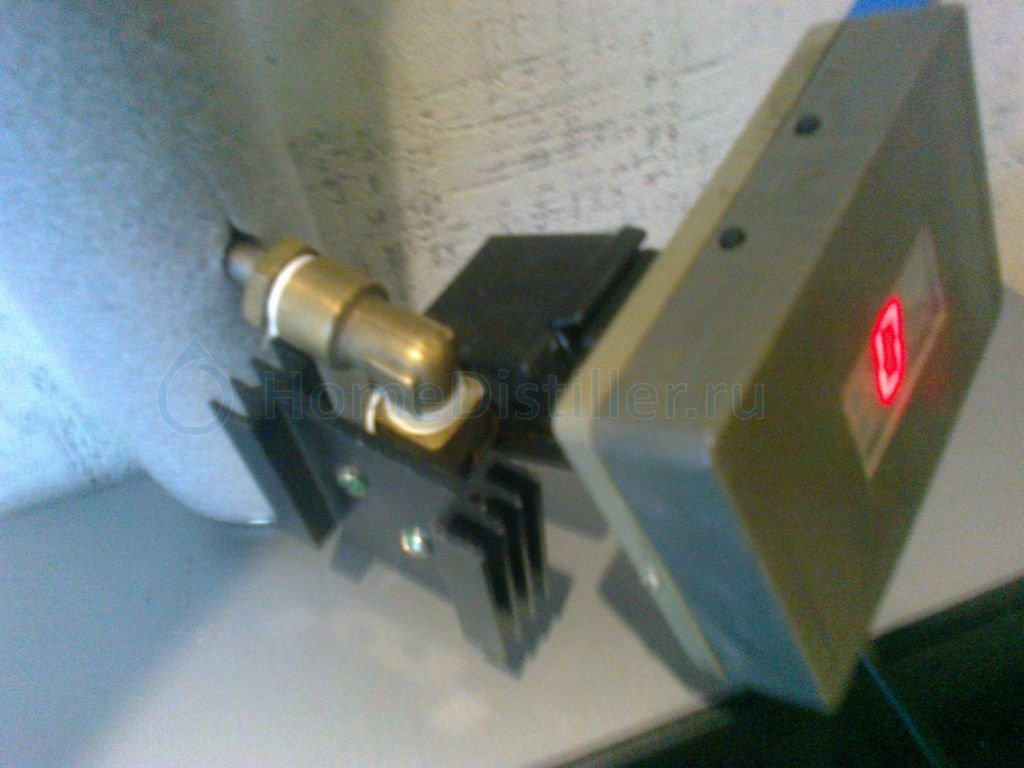

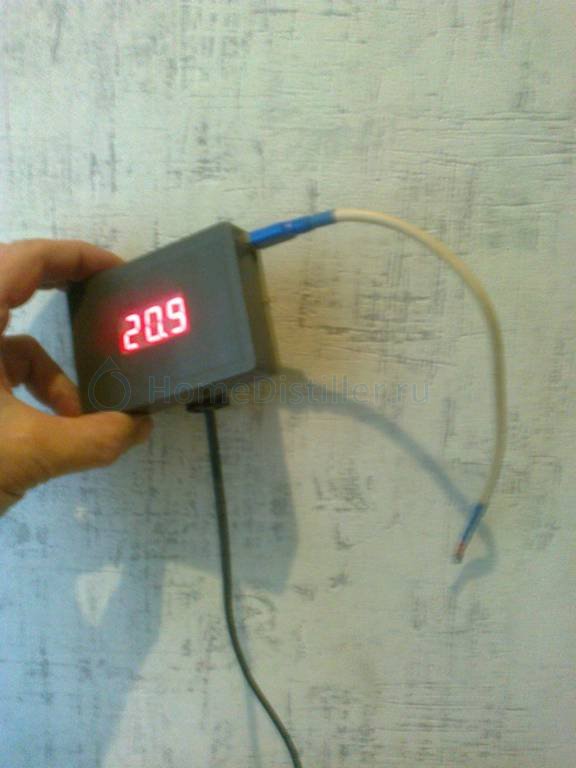

В последнем модернизированном варианте клапан поставлен вертикально,приделан радиатор для охлаждения(были прорывы пара прошлый раз) и изготовлен жиклер (2мм)на выходе из клапана.Отбор начинался по датчику Т куба с 90 градусов.Причем отбор велся на минимально возможном уровне в прошивке Игоря, т.е.10%.Была бы возможность поиграться с меньшими значениями-поигрался бы.
Колонна 38 мм,150 см,насадка 3,5мм десятигранка от Диогича.Контроллер 8086 с Рудиной прошивкой и стабилизированным (аналоговый) управлением симистором(где то в соответствующей ветке выкладывал).
Плавный отбор шаговиком (клапан Руди доработанный,где-то выкладывал)по датчику в 25 см от низа,давление бака стабилизировано на уровне 20-25 мБар.
Всем упомянутым мной лицам огромнейшая благодарность.Великого Деда(Михаила 0551)забыл упомянуть,т.к.его царга пастеризации давным давно работает на ура.Отдельное спасибо Грову.
Вроде все.

Виктрыч, у Сереги1972 расчеты были. Изоамилол, кажется, при 92с в кубе

вдогонку... побаловался с РК, вчера пересобранной
850 ватт  отбор 270 мл т= 78.1с 96.9%
1100 ватт отбор 270 мл т= 78.4с 96.8%
850 ватт  отбор 430 мл т= 78.3с 96.6%
1100 ватт отбор 430 мл т= 78.5с 96.7%
давление при 850    8-10 мм рт мт
давление при 1100 20-22 мм рт ст

Вот из Цыганкова популярная картинка. Включайтесь

Виктрыч, Картинка познавательная,но с трубки ОС така гавнища идет, думаю если и не всё но зачительную часть дряни выводит и тем самым хуже не делает ни колонне ни отбору СР.

но с трубки ОС така гавнища идет,олеган, 23 Марта 14, 13:45

На каком расстоянии вваривать эту самую трубку? Понимаю, что для каждой колонны индивидуально, если по температуре, то каков диапазон? Спасибо.

На каком расстоянии вваривать эту самую трубку? Понимаю, что для каждой колонны индивидуально, если по температуре, то каков диапазон? Спасибо.

Dimassik, 23 Марта 14, 17:38

Полистай назад страниц 20 там подробно обсуждали.Я ссылки не умею.

alexeyT, пост#12288, Два вопроса :  где стоял датчикТ ? и давление в 20-22мм.рт.ст. - это предзахлёб у этой колонны ?

Михаил84,
1. 20 см
2. да, почти

было бы здорово,и маркировку если можно.

moh1971, 22 Марта 14, 22:35

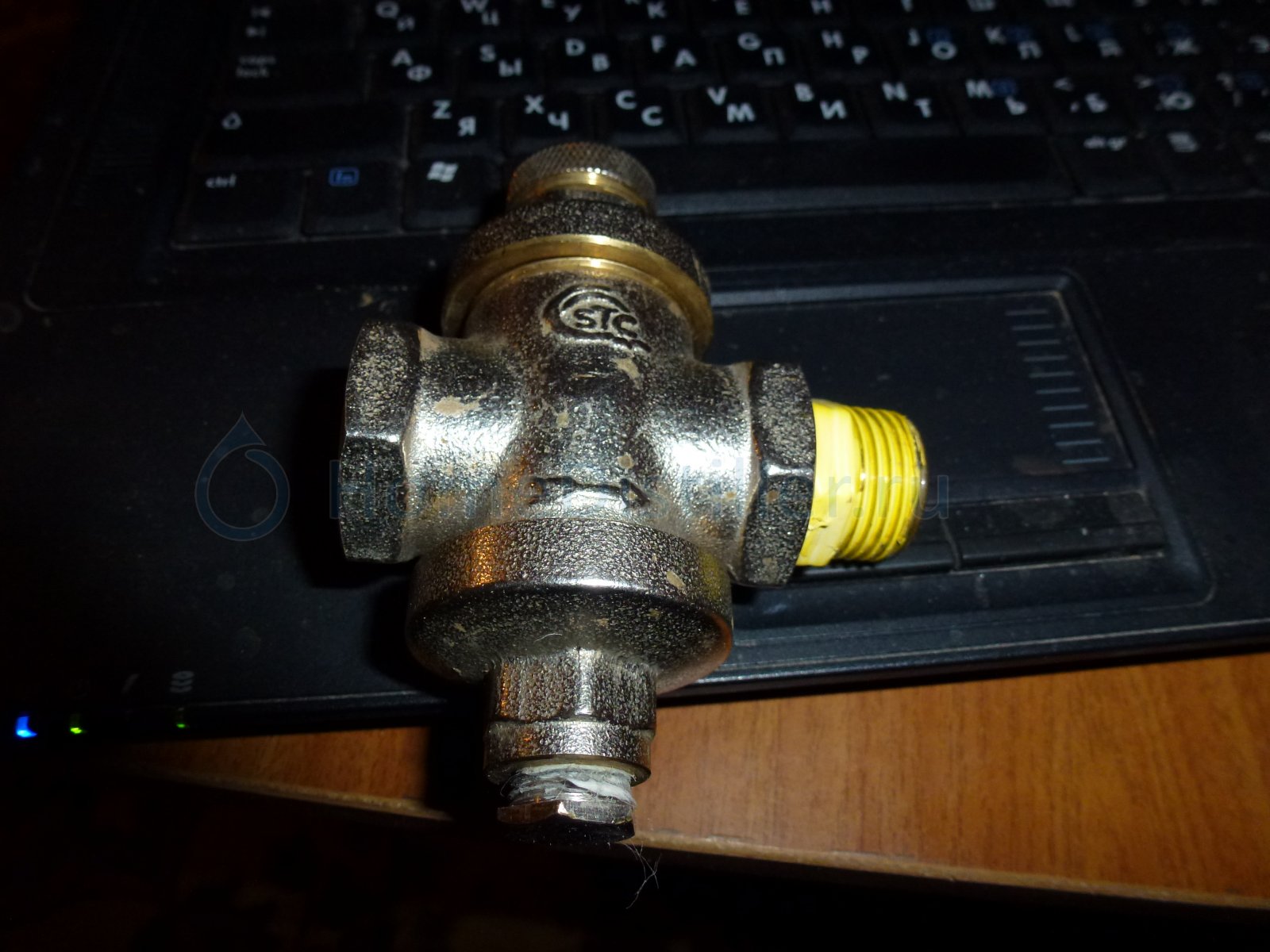

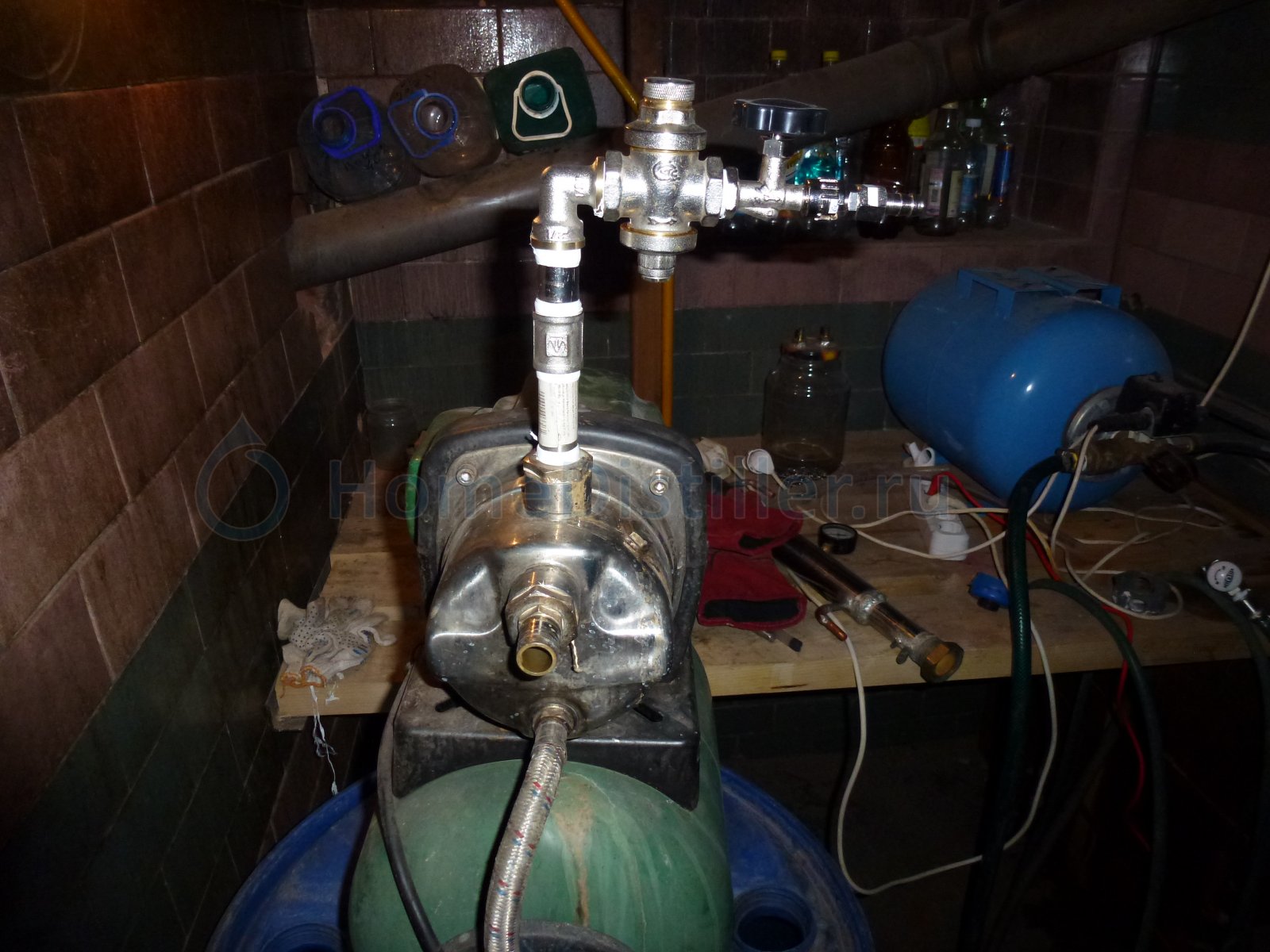

Маркировку не скажу, т.к. временно с редуктором разлучен, а фоты нашел

Напомните где приводился расчет димрота при известной мощности тэнов и диаметре колонны, что-то потерял...

des81 , народ стандартно мотает 3 метра трубки 6 мм.
До 3 кВт хватает.

ок, спасибо!

До 3 кВт хватает.Bill, 26 Марта 14, 19:27

Ну не совсем так, у меня прям сейчас димрот из неполных 3м 6-ки медной луженой 3кВт(два ТЭНа по 1,5кВт, куб утеплен) хавает, и корпус холодный наполовину.

Ну не совсем так, у меня прям сейчас димрот из неполных 3м 6-ки медной луженой 3кВт(два ТЭНа по 1,5кВт, куб утеплен) хавает, и корпус холодный наполовину.

Владимир 1970, 26 Марта 14, 19:31

Вов,скажи пож.облудить до намотки надо или потом?

FOX65, проще и качественнее - ДО

FOX65, проще и качественнее - ДО
alexeyT, 26 Марта 14, 20:04

Ее отжеч надо?
