Ректификационные колонны (самодельные)

Вопрос спорный с Крелем? Я не потяну.
Дык ты же сам вчера с Хмелем этот график рисовал. Рассматривали режим колонны с пленочного до барботажного.

Виктрыч, с Шахтёром рисовали. я привёл график из Кафарова. где я написал, что х.з. как там и что в колонне булькает, но на скорости пара в 0.2 м/сек она работает очень хорошо. а при увеличении скорости пара высота ТТ увеличивается.

[сообщение #11930478]
Вот это. Картинка почти с букваря.

Виктрыч, дык я ж его просил проставить величины скорости пара. по сути этот график справедлив.

а у голов крепость то наверное поболее  96.25 выходит?Серж 1, 27 Марта 14, 22:46

Чуть пониже, но они же на повторную ректификацию пойдут.
Там уже с тошнотной скоростью отбирать.

Вот с нижнего отбора почти литр набрал: АСП 0-40 утонул сразу, а другим перемерить у меня духу не хватило  (дыхание сперло) - вылил в канализацию.

Прикупил тройник 25х25х15.
Попробую на досуге вниз колонны поставить, проверить отбор после 90-92 градусов кубовых на дистилляцию вместо сивушного отбора. В поисках экономически обоснованных режимов работы, в смысле экономии времени.
То есть примерно так:
- после отбора голов при отборе подголовников работает нижний отбор капельно, температура в колонне устаканивается,
- при первом выходе температуры внизу колонны (15-30см) за установившийся режим,  переключить пар на дистилляцию,
- выгнать остатки из куба для последующей дистилляции при пониженном алкосодержании.

Игорь 223 как-то туманно всех послал тему почитать..., спасибо за посыл.

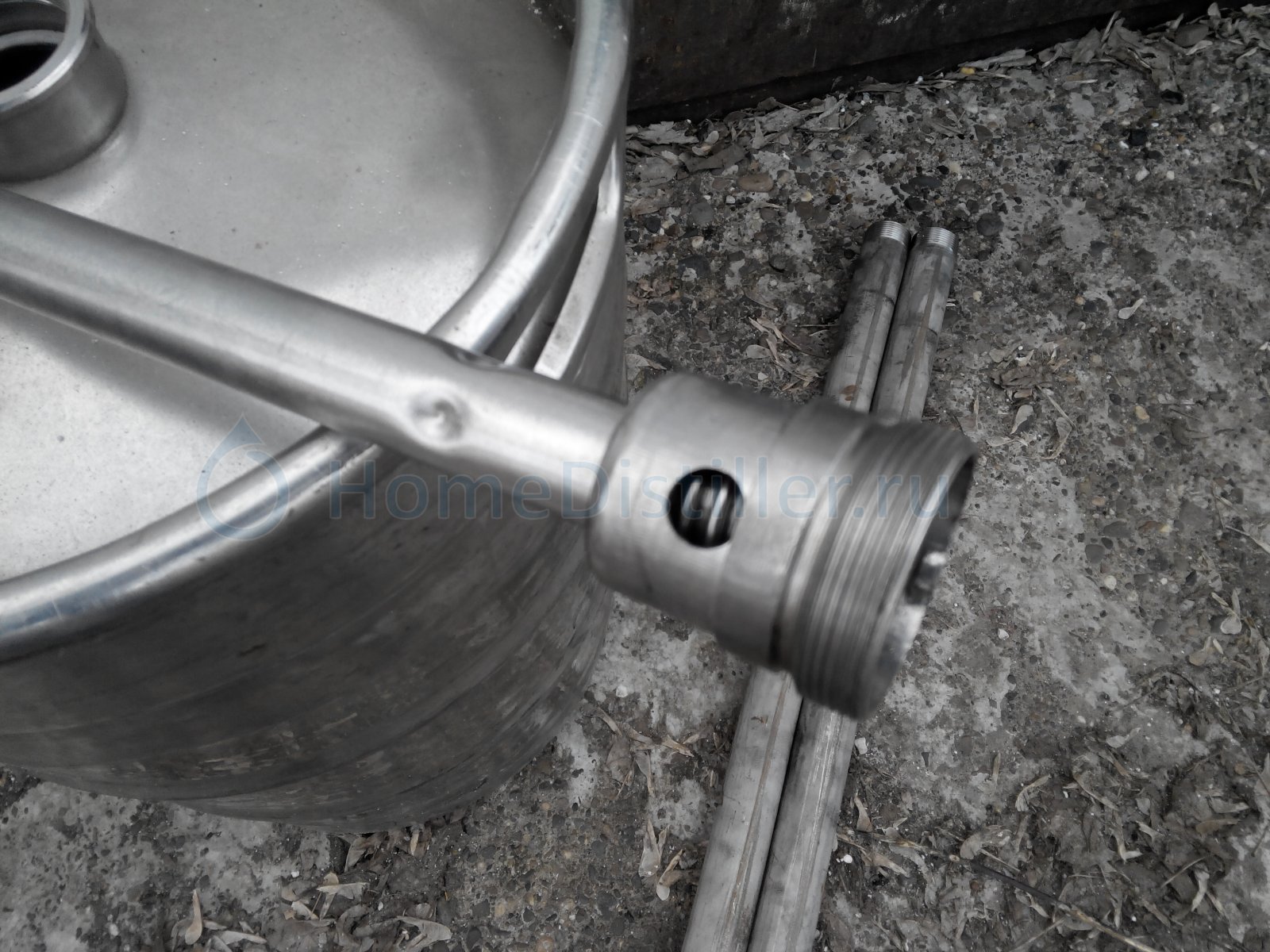

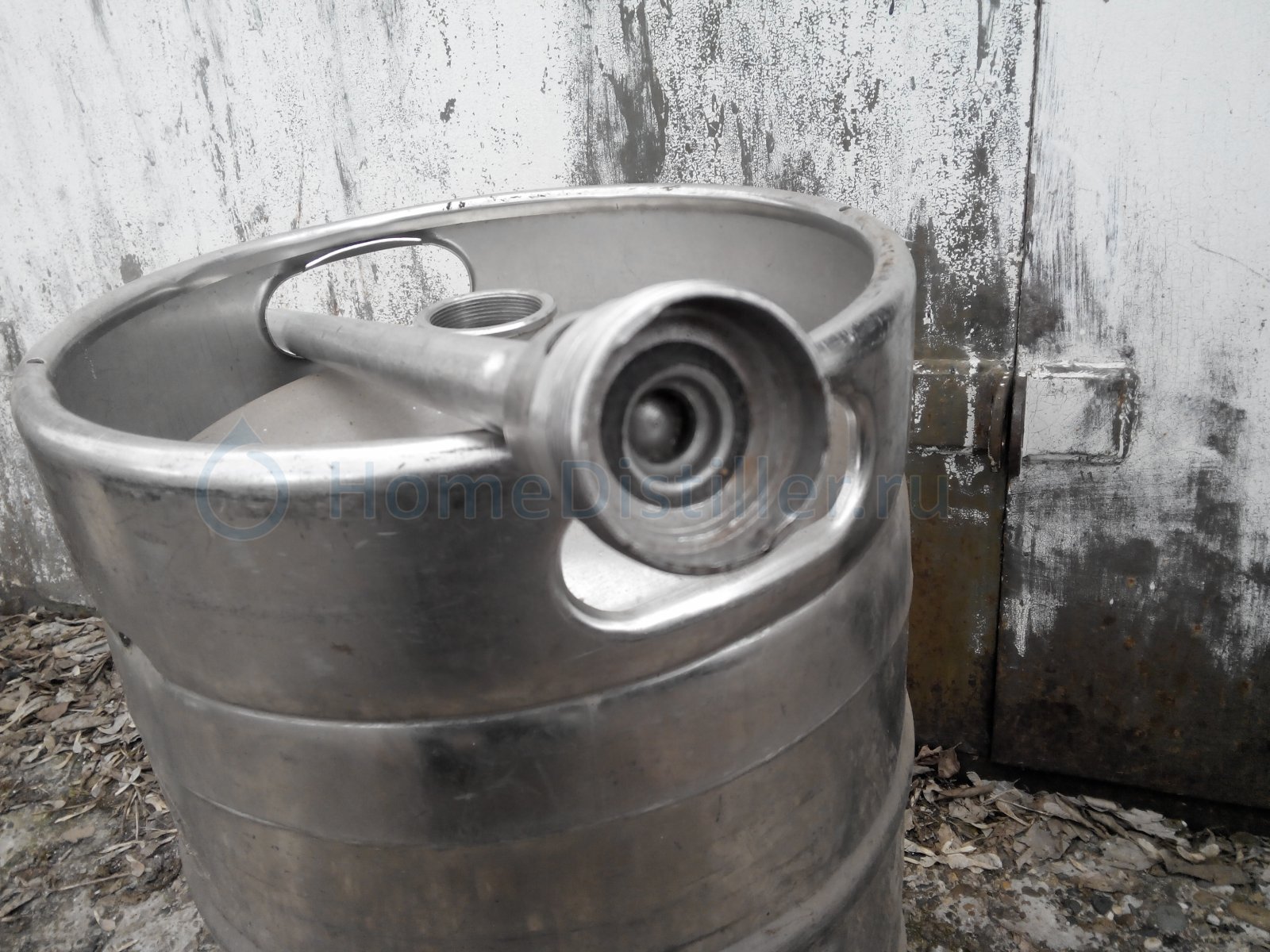

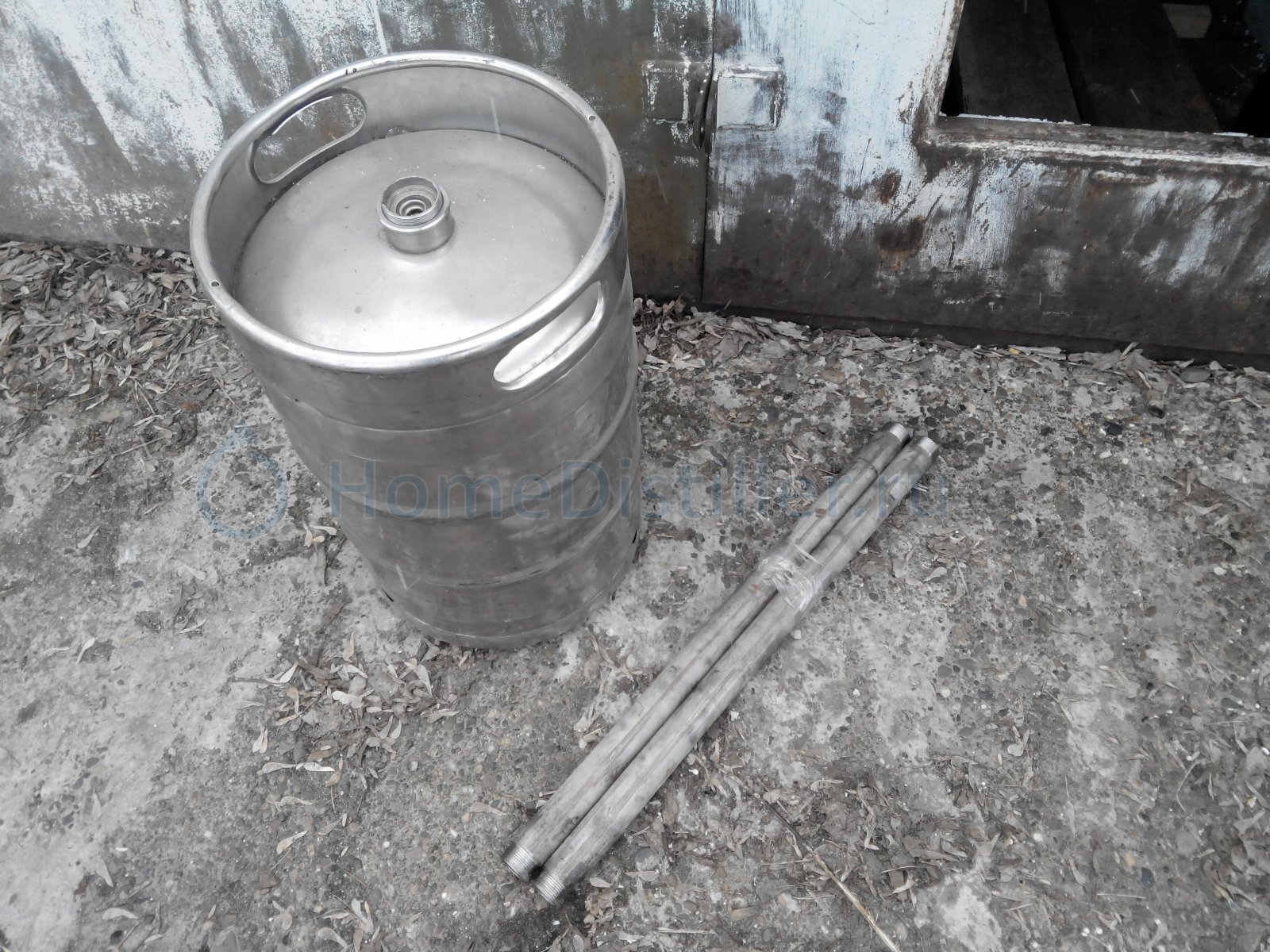

Сегодня получил свои трубы и кег 50 литров. Из кега от руки выкрутилась труба с фитингом ( я так понимаю тип S ?). Хотя ждал проблем с этим. Или кто-то до меня ему голову свернул? Теперь планирую к резьбе фитинга приварить муфту 1 1/4дюйма и таким образом соединять кег с царгой, а царги между собой соединю второй муфтойи в ней же вварю втулку под градусник. Ход мыслей правильный или поправите?

Соединение кега и колонны лучше намного сделать либо через кламп, либо через молочную муфту. Тогда не придется всю колонну крутить вокруг своей оси, со всем навесным оборудованием.

Ход мыслей правильныйdes81, 28 Марта 14, 20:05

Да.Если не надо будет куб заправлять чаще чем раз или максимум два в неделью..Федул дело говорит-заплюхаешся крутить.Пока люк не сделаешь.

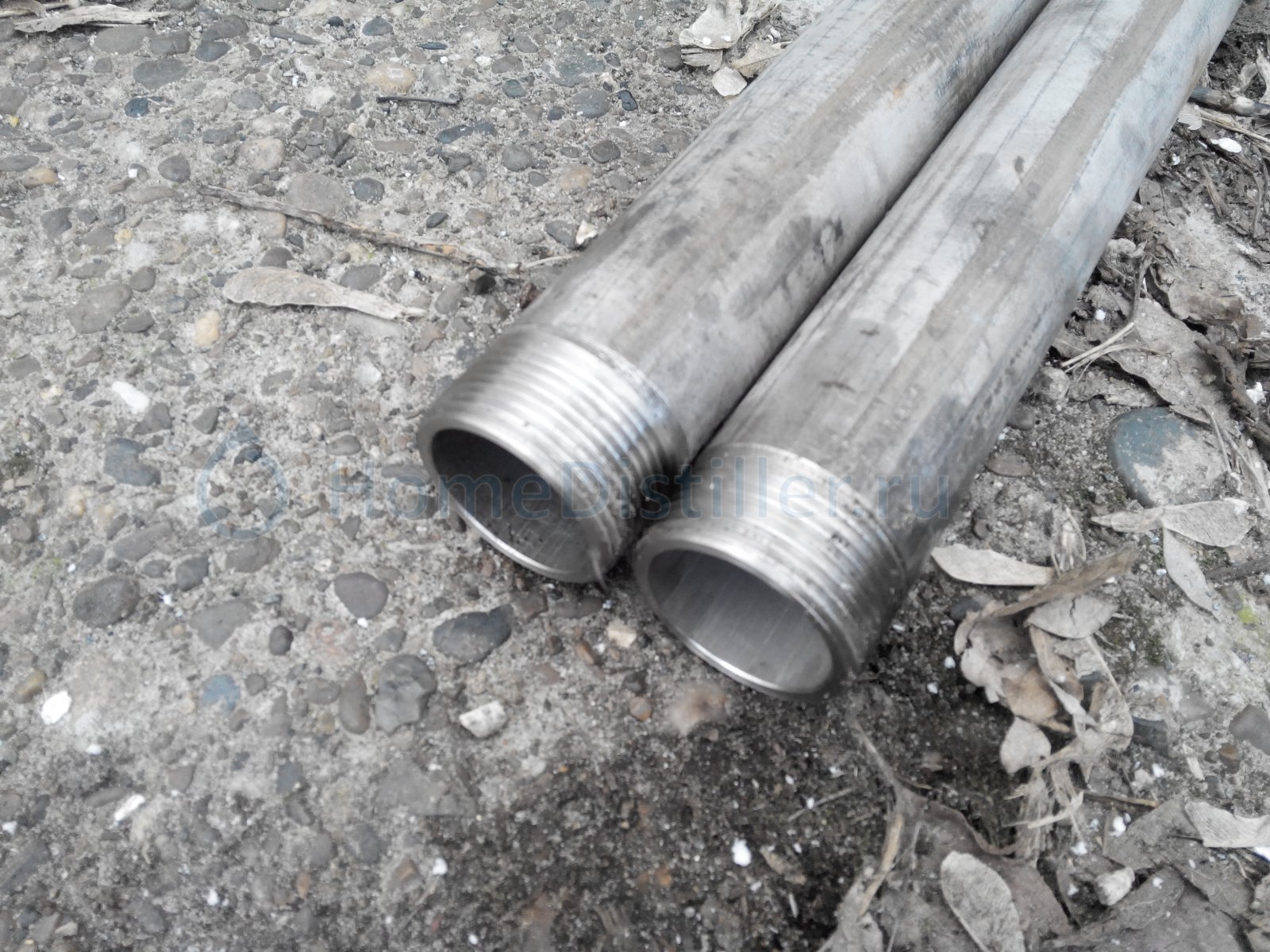

Трубы на вид,как оцинковка или на фото так видно?

Ход мыслей правильный или поправите?des81, 28 Марта 14, 22:05

для куба на 50 литров Ф царги очень маленький и не только по тому что производительность будет смешная и ректиф. будет тянутся сутками а то что объём колоны слишком мал и ближе к финишу всякая кака начнёт попадать в продукт. я бы взял Ф в районе 50 внутрях. решать тебе.

Планирую в 50 литровый кег установит 2 ТЭНа, будут 2 царги 1 1/4" (D внутр. 32мм) по 750 мм с мочалкой для начала. Прошу совета по следующим вопросам: где устроить точку контроля температуры - на стыке царг (по середине колонны) или над входом пара в дефлегматор? Какой мощности ТЭНы установить исходя из диаметра трубы и объёма куба? И какой регулятор купить, с регулировкой одного или двух ТЭНов? Блин, как ссылку  на "али" вставить по-правилам?
des81, 21 Марта 14, 13:18

dim-235!!!-Лихои парень! А где ты был,когда он спрашивал? Я,я...

Коллеги, подскажите, какая примерно подводимая мощность должна быть у колонны ф50, высота 1750, насадка спн-4,подвожу уже 1950вт, захлеба нет, давление стабильное.

msg31, Моя,лично,колонна,напоминает что-то постапокалиптическое,когда стимпанки правят.
По этому лучшие параметры мона узнать здесь
[Ректификационные колонны (реально работающие) - параметры. Опрос.]

А где ты был,когда он спрашивал?француз, 29 Марта 14, 08:20

а он спрашивал о ф колоны? А где ты был,когда он спрашивал? или ты считаешь что 32 труба как нельзя лучше подходит к 50л кубу?

Коллеги, подскажите, какая примерно подводимая мощность должна быть у колонны ф50, высота 1750, насадка спн-4,подвожу уже 1950вт, захлеба нет, давление стабильное.
msg31, 29 Марта 14, 09:41

Теоретицки в самый раз если все утеплено. А в частности можно и добавить. Насадка то крупная. Имхо.

Извините. Почти погорягился.

msg31, Если нет возможности добавить мощи, но хочешь утопить колонну , тогда можно попробовать смочить насадку принудительно ( сам так делал ). Отключи нагрев и через ТСА или ( лучше ) сняв дефлегматор залей сверху в колонну около литра СС , желательно большим потоком. Насадка смочится и этой-же подводимой мощности возможно уже хватить для полноценного затопа колонны. Потом не забудь уменьшить )))

Так я кег на 50 литров и взял по совету форумчан, на вырост, хотел готовый куб сначала брать на 35 литров.  А прочитав 200 страниц форума выбрал именно 1 1/4" трубу.На фото именно она, 12х18н10т, неполированная, наверно еще со старых советских запасов. Куб планирую использовать и для перегона браги, так что тут запас объема не повредит. Собственно по-этому планирую делать люк на кеге из нержавеющей тарелки и барашковых гаек со шпильками, чтобы и ТЭНы любые пролезли, и в случае пригара внутри почистить. Прокладку отолью из аквариумного силикона с армированием.Регулятор для ТЭНа заказал, комплект ареометров тоже. В данный момент занят поиском трубки 6х1 для димрота и решаю какие ТЭНы брать- под резьбу или под сверление в кубе.

делай аристоновские тены очень удобно, только вари под самое дно, я немного поторопился, высоковато

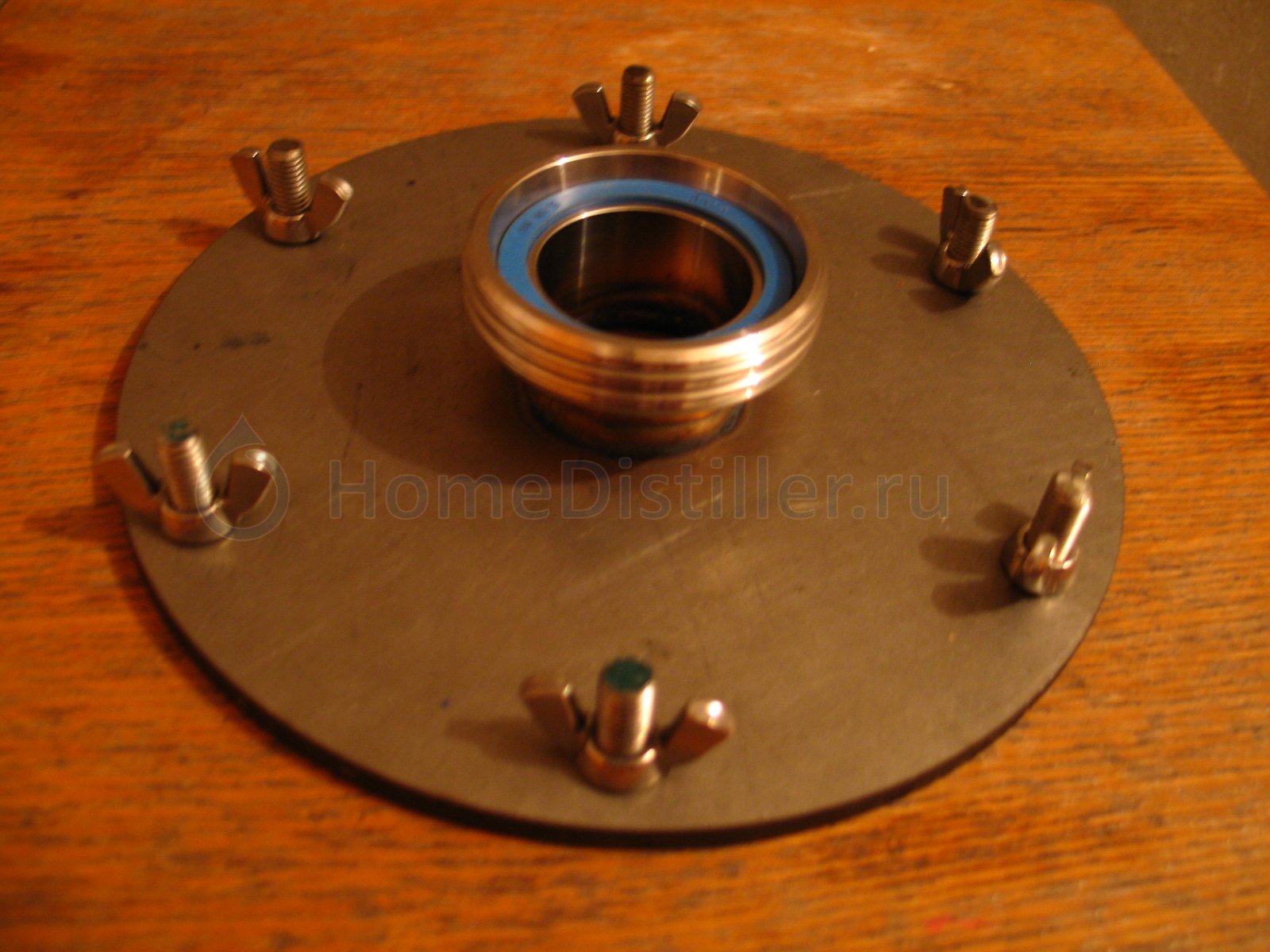

а лючок вот такой сделал, по мне очень удобно

димрот из 6мм крутится в ручную, я сам мотал

вчера по тэнам общался с продавцом, он сказал что тэны такого типа с терморегулятором часты выгорают от скачков напряжения, типа в городе норм, а в гараже или на даче часто летят.
