там спирт будет, термос перевёрнутDrVetal, 24 Июля 14, 08:52

Ах ты так делаешь.Так я помню легко вытащил.Сделай крючок какой нибудь из тонкой проволоки.Даже если не много останется,не помешает пару.

Да спасибо вроде всё вытащил. А если что нибудь осталось то не забьёт ли трубки ?

Добрый день ,сегодня попросил менеджера скомплектовать заказ для моей колонны. Вот что он мне прислал : кольцо уплотнительное из epbm tраб -30 +150,гайка шлицевая ду 50, штуцер конический ду 50, патрубок резьбовой ду 50 все дин ,труба прямошовная Д53 стенка 1.5 сталь 304

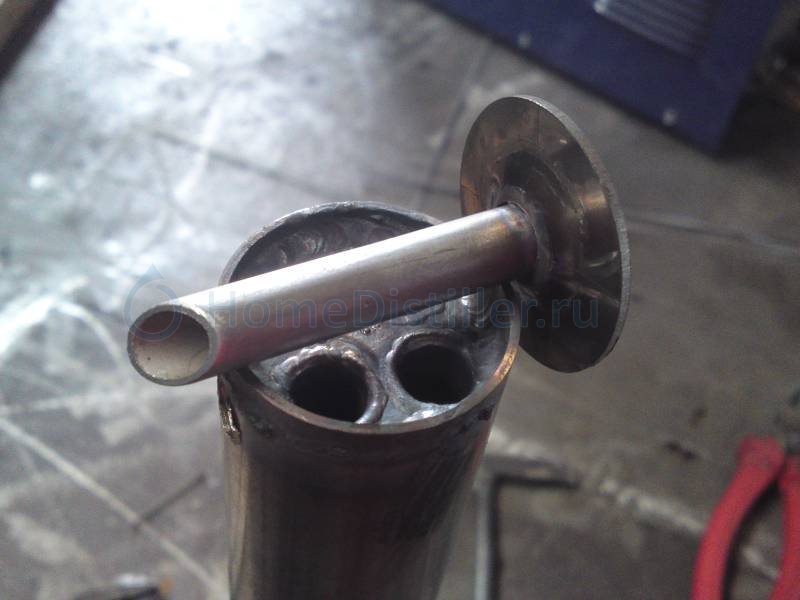

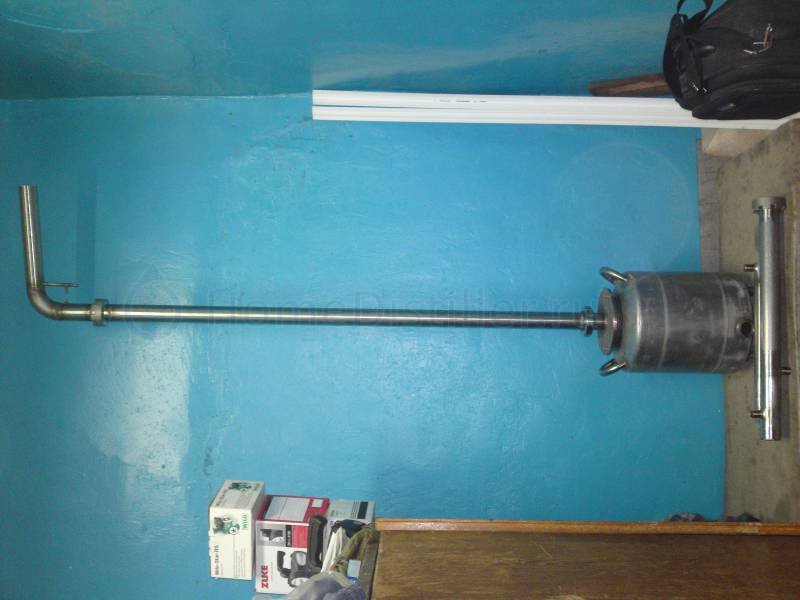

Длина трубы какая? Прислали тебе одну молочку и трубу. Трубы нужно не менее 1.9 метра. 1.5 метра на царгу, 0.3 метра на холодильник. Добавить один отвод Д53*1.5 и еще одну молочку, чтобы соединить блок дефлегматора с царгой. 10 см трубы приварить между молочкой и отводом на вертикальный участок, в него оформить узел возврата флегмы. Откручиваешь царгу, прикручиваешь дефлегматор прямо на куб и гони брагу. Я думаю, как-то так. Я для сэбе вот так и сваял. (Никого не заставляю делать "как я", каждый работает для себя) Бак - малая кега 25л. В работе большая 50л, не доделал еще. Это работа над "Доктор Г***р".

Да фитингов 2 комплекта заказал а труба 6м попрошу распилить по 2 один кусок себе один кусок знакомому ну оставшийся выложу на продажу думаю ещё прокладочки в запас взять есть трубу оставить такую или заменить на 50.8 ст 1.5 она дешевле почти 750р .Дефлегматор предлогаете делалать наклоннным ? Хотя я планировал вертикальный

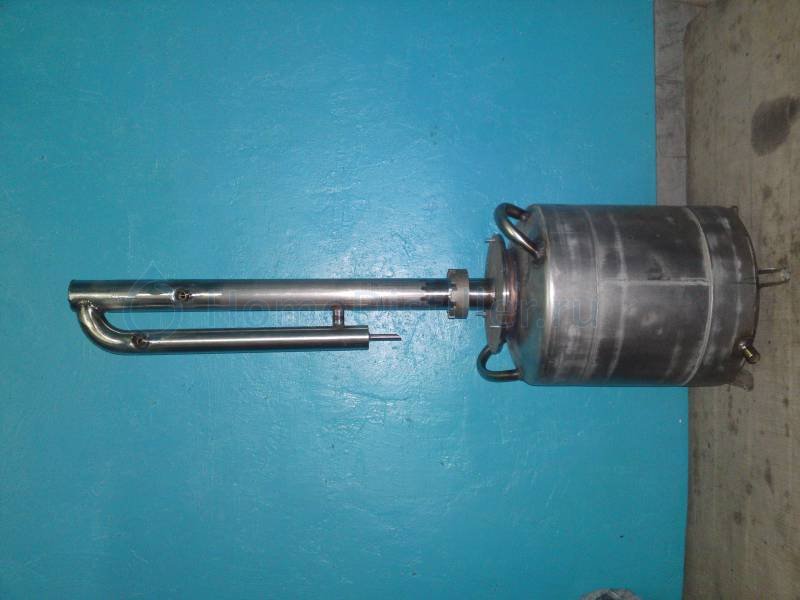

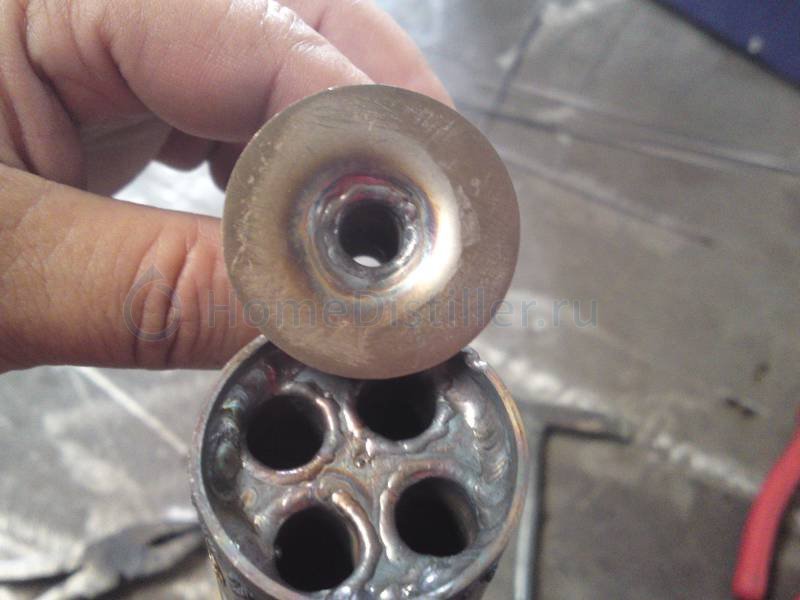

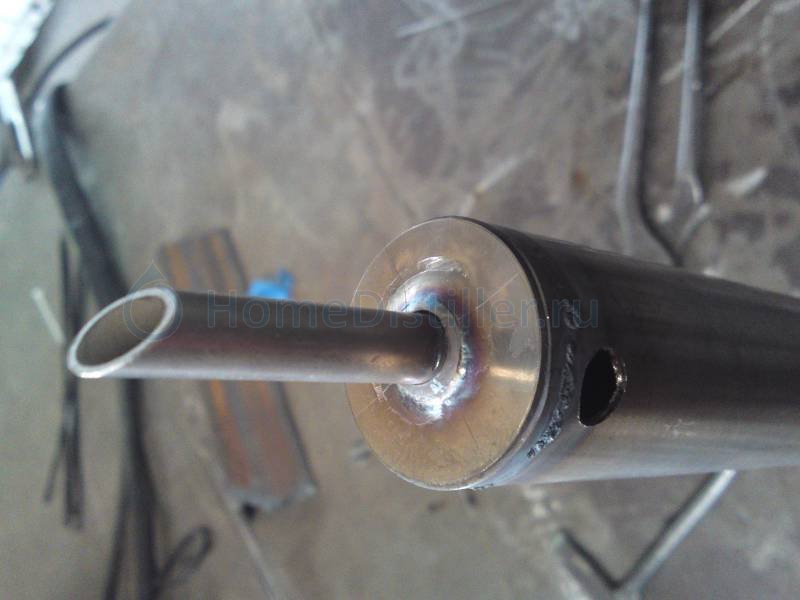

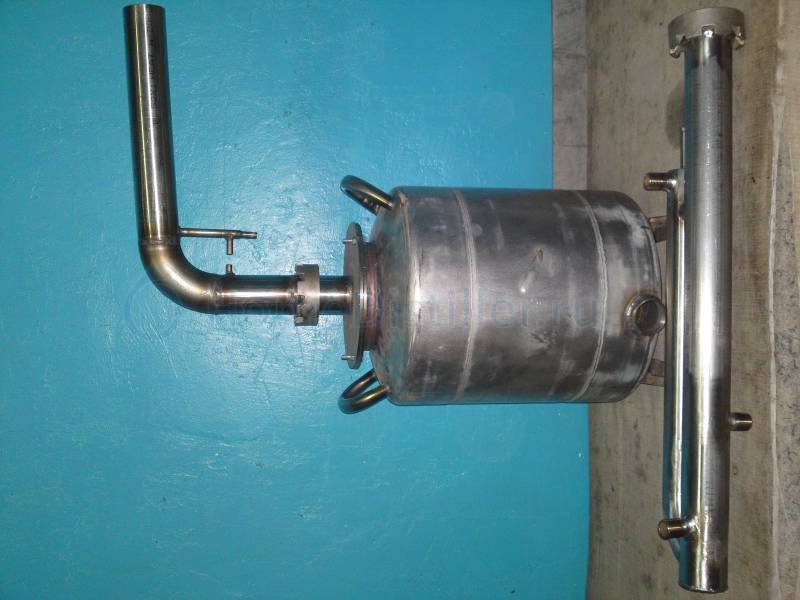

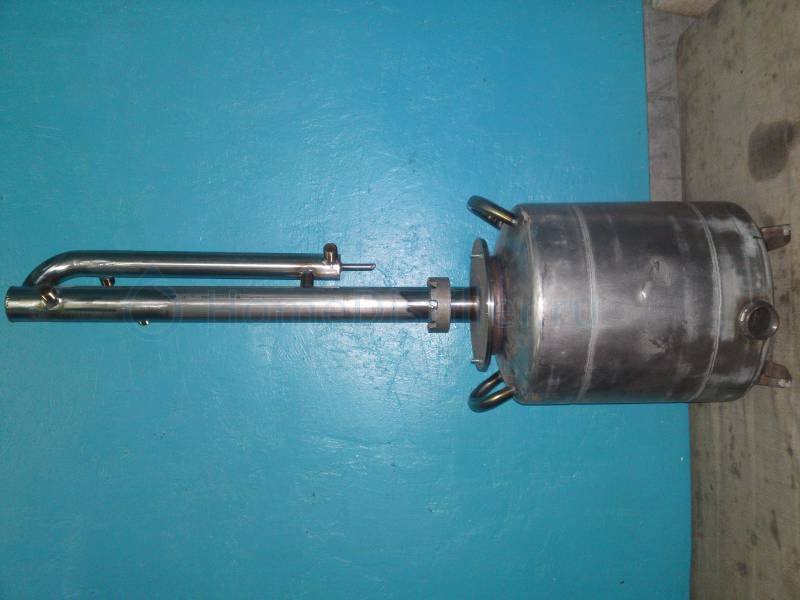

Фото видно? Внизу лежит "Доктор Г***р" для браги. Могу выложить немного фото рабочего процесса.
Трубу можно и поменять, если есть такая возможность. Это не критично.

Фото видно а как на счёт вертикального дефлеглематора

 наивный чукча, тебе лучше его сделать наклонным, так меньше украдешь высоту царги. Для 50-й трубы при потолках в 2,5м это много значит.
Вертикальный ДЭФ уменьшит высоту насадочной части, это не очень хорошо. Используй высоту по максимуму.

Да не хочу я вертикальный дефлегматор! Зачем эти сложности с узлом отбора, непонятно. И места на колонну лишнего у меня тоже нет.
Врезать перегородки, обваривать или опаивать пластины, это лишним считаю.
ОП-ля! Фоты дважды прилипли. Модераторы, удалите лишние,плиз!

наивный чукча. Димрот и малый холодильник из чего делать будешь ?

Димрот из медной трубки .Малый холодильник для охлаждения дисцилята ещё не придумал

Ребят  я с этой колонной какие только магазины не обошел  то с магнитом то с глупыми вопросами к продавцам= но сегодня вышел казус - в аптеке спросил катетор урологический  для  трубки отбора  у меня она спрашивает какой размер ? и смотрит на меня - Давай говорю самый большой - она оставьте номер телефона для связи с клиентами.
Может кто скажет как  как тройник спять из трубки от  катетора д-6 мм ?

Из какого материала катетер?

Для аптекарши важен размер))) Она и телефончик взяла)

Прозрачная трубочка 6 мм с красным наконечником на конце на штуцер 8 мм налазит
на силикон похожа

Никак ты не спаяешь из этой трубки. Надо паять из подходящей трубки медной или нерж. Загляни, где торгуют сварочным оборудованием, могут быть тройнички из латуни. Для воды пойдет.
С фотками забодался... Это к ответу 13565

не в водяную -  ее хочу в узел отбора, мне штуцера  впаяли 8 мм  с горизонтальной  и вертикальной трубы  вот думаю сделать тройник из силиконовых трубок с переходником на 6 мм и вниз для отбора

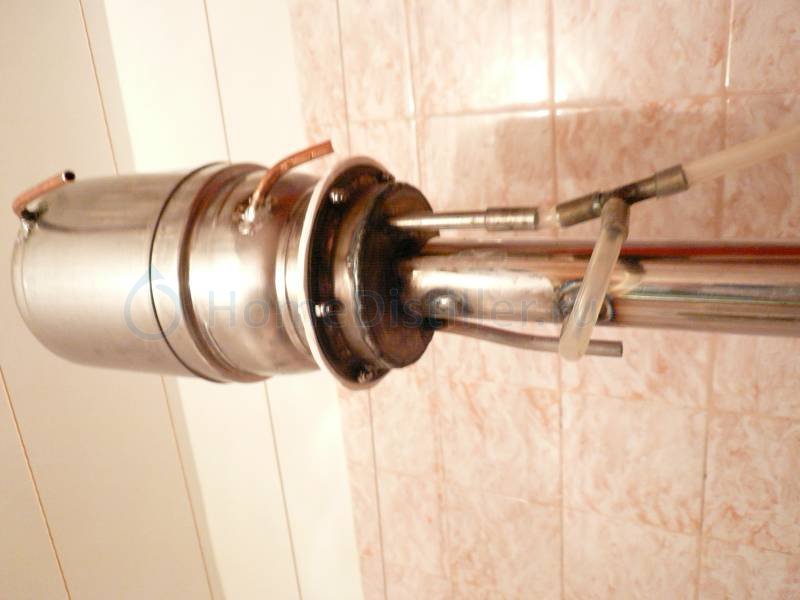

Вот так сделано у меня на колонне НДРФ

а вот без тройника может попробовать склеить эти трубочки? силиконом например?

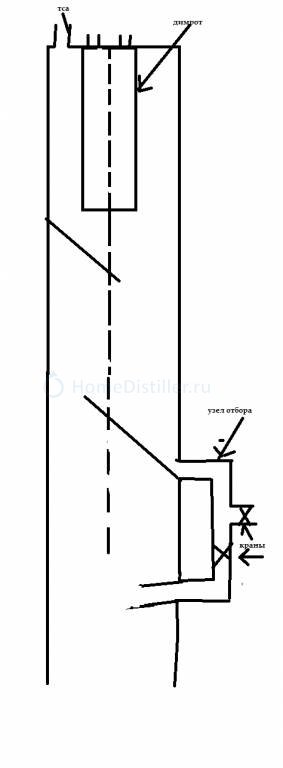

вот эскиз дефлеглематора
