Плохого ничего не будет, просто на 1/3 хвосты можно будет раньше заметить.svd8, 22 Июля 14, 23:12

Не согласен собой ,коллега.

Хвосты можно заметить раньше,если датчик Т* будет стоять ближе к кубу.

В моей РК если Т* изменилась на 0,2* на датчике в 20 см от низа,то датчик ,расположенный на 2/3 от низа еще этого не чувствует.
Это при правильной РК и хорошей насадке СПН.

А большое изменение Т* внизу РК,больше 0,2-0,3,свидетельствует о том,что или отбор завышен,или уже спирт в кубе заканчивается и тогда начинает срабатывать старт-стоп отбора тела СР.

Ну еще может влиять атмосферное давление при резкой грозе или под вечер,когда меняется общее атмосферное давление.
Тогда и Т* на датчиках меняется.

Я про это и написал что на 1/3 датчик сработает раньше чем на 2/3 колонны.

Сверлить трубу - вредно, вредно, опилки по всей хате, магнитом не собрать в тапочки залетают....
Да и толку от этого никакого. абсолютного значения всё равно не получишь, и не надо оно.
А вот просверлить и установить нижний отбор промежуточных примесей - в самый раз и тут бес с ними с опилками. К стати тогда и высота колонны большая не понадобится.

установить нижний отборmekkaod, 22 Июля 14, 23:41

Костя,ты подробно писал про нижний,вот я не понял,надо под трубку пластинку вставить?

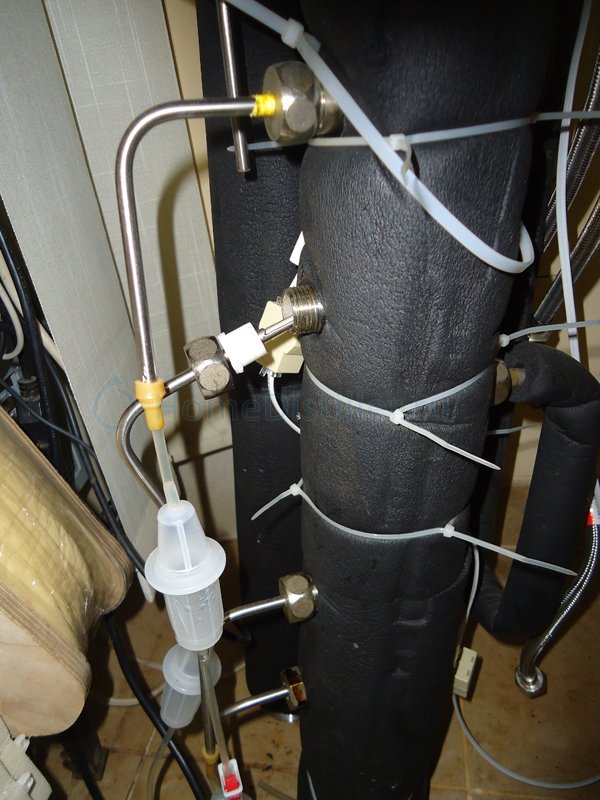

К трубе приварен 1/2 дюйма отвод, в него вставляю это:

обычной пережималкой делаю кап,кап, запах - потрясающий, надо делать два чтоб перекрыть всю зону, думаю на СПН это 4 и 12 см от ввода пара.

вот просверлить и установить нижний отбор промежуточных примесей - в самый раз и тут бес с ними с опилками. К стати тогда и высота колонны большая не понадобится.mekkaod, 22 Июля 14, 23:41

Абсолютно с тобой согласен,коллега!
Но для новичка в этом есть большие трудности,а для получения достаточно-качественного СР можно пойти и по более упрощенному варианту.
Это тебе,изощренцу и перфекционисту подавай особо очищенный СР с твоей  РК на БРУ.( Я читаю твои посты)
А нам, простым,ленивым ректификаторщикам подходит СР ,полученный классическим способом ,по старой накатанной технологии.
Ну СР 96,5* мы все же получим.

К трубе приварен 1/2 дюйма отвод, в него вставляю это:mekkaod, 23 Июля 14, 00:00

А можно,коллега, фото всего узла с колонной,чтобы было видно что и куда вставлять.?

делаю кап,кап,mekkaod, 23 Июля 14, 00:00

А кап-кап не большой все время процесса?

Нууу не знаю, кажется внятно написал, может это поможет:

Ну на непрерывном процессе кап-кап постоянно а в кубовой надо уточнить, думаю до конца отбора голов смысла большого нет, хотя можно пробовать и нюхать.

Нууу не знаю, кажется внятно написал, может это поможетmekkaod, 23 Июля 14, 00:18

Спасибо,коллега,но хотелось бы более общее фото и с разъяснениями ху есть что.

Прочти мои посты сегодня в этой теме ещё раз(два), вдумчиво.

Коллега,да читал я твои посты более ,чем вдумчиво,дай общее фото ,если не секрет.

все секреты, тут:
[БРУ (брагоректификационное устройство) - начало]
))))))

а что удерживает в колонне СПН в районе сгонов 1/2 дюйма?kiliwin, 23 Июля 14, 05:21

Я тоже присоединяюсь.Но по ходу у него безнасадочная,по этому и трубки такие большие.Если пропихивать сквозь насадку,думаю трудно будет,да и жалко ее,как то.Я вот думал по такому принципу спирт отбирать,сделать вверху колонны в насадке,но решил,что нет смысла,что из дефа,что так.

На самом деле нет никакой разницы, вставлять датчик внутрь куба или прижимать к колонне.
Различия будут только в абсолютных значениях температуры и в скорости реакции на изменение температуры внизу. Но если учесть что колонна очень инерционна, то разница в скорости вообще не заметна.
Если не планируется проводить всякие эксперименты с колонной по разным режимам работы, а только получать продукт - устанавливай его на колонне снаружи, прижав плотно к трубе. Высота установки - 10 - 20 см от низа насадки (чем ниже, тем менее точный датчик можно применить, т.к. изменения температуры будут больше).
У меня стоят 5 датчиков DS1822 на 5, 10, 15, 20, 25 см - это для проверки разного рода алгоритмов.
На данный момент я ими пользуюсь только как справочной информацией, а управление отбором ведется по температуре в кубе, но это совершенно другой алгоритм, отличный от стартстопа.

а когда конец работы 2/3 спирта обратно в куб?БайбаК, 22 Июля 14, 23:13

Зачем-же в куб?
Если считаешь что в кубе уже нет спирта, ставишь другую тару, открываешь отбор примерно на 500 мл в час для 50мм колонны, для тонкой меньше и отбираешь все, пока температура в дефе не поднимется на 0,1-0,2°С. Поднялась - останавливаешь все - в колонне осталось спирта 20-30 мл.

управление отбором ведется по температуре в кубе, но это совершенно другой алгоритм, отличный от стартстопа.V_B, 23 Июля 14, 10:09

V_B, а можно более детально об этом алгоритме?

V_B, а можно более детально об этом алгоритме?Lazy11, 23 Июля 14, 10:16

Если просто - на примере:
Температура в кубе при работе "на себя" - 85°С.
Отбор мы хотим иметь 1000 мл.
Получаем 1000/(100 - 85) = 66,6 мл/°С
Далее рассчитываем отбор для текущей температуры куба:
Отбор = (100 - Ткуб)*66,6

При такой регулировке отбора температуры в 15 и 20 см от низа вообще не меняются во время всей ректификации.
Давление в кубе при этом у меня сначала проседает немного (если в кубе вначале 20 мм.рт, то проседает на 0,5-1 мм.рт), а затем к концу ректификации снова подходит под начальное.

66,6 мл/°СV_B, 23 Июля 14, 10:32

Это что означает?

Это что означает?Lazy11, 23 Июля 14, 10:38

Коэффициент пропорциональности отбора, на 1 °С.

Например если в кубе 85°С имеем:
(100-85)*66,6 = 1000 мл отбора.
Когда в кубе температура возрастет на 1°С имеем:
(100 - 86)*66,6 = 934 мл отбора.
при 95°С имеем
(100-95)*66,6 = 333 мл отбора.
Так понятней???

чтоб от температуры в кубе плясать нада перельстатикуну или хотя бы на шаговике подъем иглыkiliwin, 23 Июля 14, 10:40

Зачем такие сложности??
С этой задачей прекрасно справляется клапан с ШИМ регулированием отбора.
