Ректификационные колонны (самодельные)

Аквалюб,Валера,плюсы и минусы я прикидывал.Стоимость муфт,токарные и сварочные работы по ним,равны новой РК.

Может кто-то сталкивался с подобным эффектом: последние "перегонки" температура внизу колонны (20см от куба) стала со временем немного повышаться. С чем связано, не могу понять. Ничего в конструкции не менял, все по старому. Режимы старые.

колонну описывал здесь:  [Строю ректификационная колонну бюджетный вариант. Страница 16]
краткие ТТХ :
Ф вн 48мм
высота насадки 1,5м
насадка - мочалки
мощность при перегонке 1,1 кВт
отбор 0,9-1,0 л/ч
давление 10мм рт. ст.

Может кто-то с таким эффектом сталкивался?

температура внизу колонны (20см от куба) стала со временем немного повышаться.alextron, 09 Окт. 14, 19:06

А что тебя настораживает? Полезла температура вверх - закрывай отбор, упала - приоткрой.

стала со временем немного повышаться.alextron, 09 Окт. 14, 19:06

Я так понял, что рабочая темп. в колонне увеличилась. То есть к примеру, раньше она бала стабильной 77гр при отборе тела. А теперь, 79гр при отборе тела. У меня так было. Я не заморачивался. Выставлял дельту срабатывания клапана 0,5 гр и все.

о есть к примеру, раньше она бала стабильной 77гр при отборе тела. А теперь, 79гр при отборе телаdybkof, 09 Окт. 14, 19:29

не-не видимо не понятно написал.
Например, начинаю отбор тела при температуре 77,6. 1/3 спирта, от всего объема температура стоит стабильная 77,6, потом потихоньку начинает ползти, где-то на 0,5-1 градус, т.е. становится 78,6, уменьшаешь отбор, все равно температура остается такой-же 78,6

А что тебя настораживает? Полезла температура вверх - закрывай отбор, упала - приоткрой.vodila, 09 Окт. 14, 19:19

у меня клапан стоит от датчика температуры, срабатывает и стоит, потом трещит...

И что, не открывается потом? Автоматика какая?

alextron,всегда Т подрастает под конец.Нужно отбор убавлять.Спирта меньше колонна осушается,пара больше летит.Попробуй закрой совсем или по капельно сделай и увидишь как она упадет.

И что, не открывается потом? Автоматика какая?vodila, 09 Окт. 14, 20:03

ребята, спасибо за участие,  нашел в чем причина.  У меня в качестве измерителя температуры используется микросхема LM35 c китайским прибором, [сообщение #11875615] оказалось, что в приборчике села батарейка "крона", заменил, температуру стал показывать стабильно...

alextron, а почему не хочешь все (тестер и датчик) запитать от блоков питаний ?

Может это миллион раз обсуждалось,но я новичок,так что приберегите табуретки.Короче
Не далеча как пару дней назад управлял нагревом при помощи аналогового регулятора(диммер).Затр..хался в доску,каждые минуты 3 подкручивал на протяжении дня
Но голь на выдумки полна(нет у меня РМки и как выяснилось не надо).За час изготовил ЭКМ из обычного манометра.
Результат ПРЕВЗОШЕЛ ВСЕ ОЖИДАНЯ!!!в результате
1) Мне удалось застабилизировать давление в колонне 20(+/-1) на всем цикле независимо не от чего!!!Пофиг на напряжение,температуру в комнате,скорость отбора,погоду в лондоне.Я полностью спокоен что колонна не осушиться и не захлебнется,чего не скажешь о стабилизации по напряжению!!!
2)Разгон колонны и стабилизация происходит автоматически!!!просто включаю холодную колонну и через часик она уже ждет меня стабилизированная на 20мм(разгон происходит на полной мощности и по достижению давления мощность автоматически убавляется)
3)вложиться в бюджет раза в 4 меньший стоимости РМки и потратив пару часов
ПОЧЕМУ ЭТОГО НИКТО НЕ ДЕЛАЕТ???

ЭКМ из обычного манометра.uсropchik, 13 Окт. 14, 02:06

Как расшифровывается и подробности по конструктиву прибора?

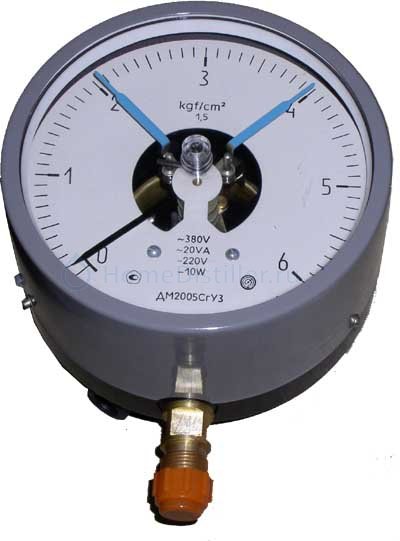

электро контактный манометр , хочу его приспособить для отключения напряжения на тены  если вырубят воду

электро контактный манометрdeathless, 13 Окт. 14, 07:59

Совершенно правильно.
По конструктиву в кратце
Берем обычный манометр от тонометра(ну которые у всех стоят на колонне),снимаем стекло,припаиваем гибкий проводок к стрелке(можно и просто к механизму,ток ничтожно мал) второй контакт устанавливаем на шкале в нужном месте.Коннтакт использовал позолоченные от АКБ старой мобилки.Получаем нормально замкнутые контакты.
Далее в диммере припаиваем 2 провода параллельно потенциометру.ВСЕ!
Если в разрыв одного провода включить 2 параллельно встречно включенных сверхярких светодиода,то они будут индицировать режим подогрева--очень удобно.
Далее все это работает так. Если у вас рабочее напряжение на тен около 150 вольт,то выставляем на диммере не более 100 вольт(при откл. манометре).Включаем все,подключаем манометр.Потенциометр блокируется манометром и напряжение максимальное на выходе,как только давление достигнет нужного,контакты размыкаются и напряжение падает ниже нормы(до 100 вольт),через 5-10 секунд давление в колонне естественно падает,контакты смыкаются и все повторяется.В итоге давление колеблиться +/- 1.
ПС НА МЕХАНИЗМЕ И КОРПУСЕ МАНОМЕТРА ПРИСУТСТВУЕТ ВЫСОКОЕ НАПРЯЖЕНИЕ!!!
Я использовал манометр в пластиковом корпусе.БУДЬТЕ ОСТОРОЖНЫ!!!

uсropchik,

контакты размыкаются и напряжение падает ниже нормы(до 100 вольт),через 5-10 секунд давление в колонне естественно падает,контакты смыкаются и все повторяется.uсropchik, 13 Окт. 14, 08:39

вот эти скачки напряжения и давления нахер не нужны при ректификации ! это скажется на качество спирта , полюбас нужен РМ2

вот эти скачки напряжения и давления нахер не нужны при ректификацииdeathless, 13 Окт. 14, 08:56

Как скачек 1 деление повлияет на качество?С РМ2 оно к концу едениц на 5 упадет,и это не мешает получить отличный спирт
А открытая дверь,да и просто хотьба мимо колонны гораздо больше дестабилизирую процесс

uсropchik,прессостат от стиралки может держать давление 10мм+-1.Я рабочим тэном делаю давление 12мм(правда РМом)а под конец ректифи оно чуть подает и я слышу щелчки прессостата,он на 2-3 сек включается и подгоняет давление.Не давно РМ в ремонте был,так же димером пользовался,нормально все прошло,на много приятнее смотреть на не подвижную стрелку манометра с РМом.

Нам ведь нужно стабильное давление,а не напряжение,я так понимаю что всем глубоко пофиг сколько напряжение у него на тэне,хоть 10 вольт,а вот давление должно быть стабильно.Вот я лично не уверен что при стабильном питании колонна оставленная на длительное время не осушиться и  не напустит в одбор г..вна.или наоборот захлебнется если в помещении станет теплее.А с манометром --уверен!

uсropchik,клапан за это отвечает.

ну когда и РМка и клапан это вообще круто,но при наличии клапана не вижу особого смысла покупать РМ.
Короче каждый др..чит как хочет.Я например считаю это дешевле,доступнее и стабильнее
