Ректификационные колонны (самодельные)

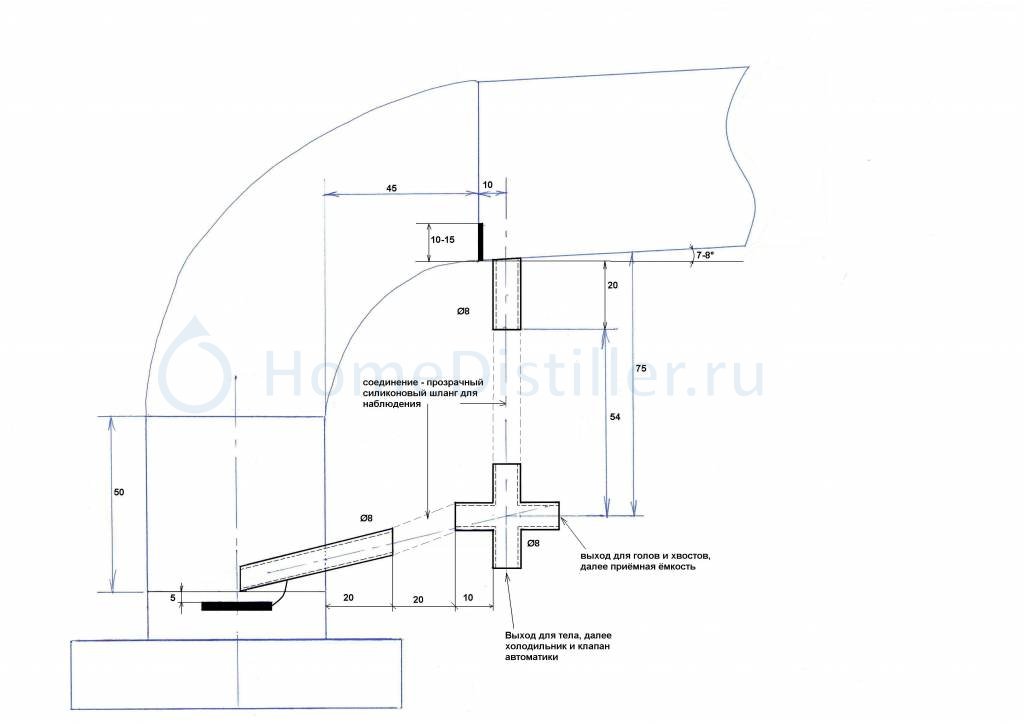

Камрады, как думаете - нормальный узел отбора спроектировал?

Камрады, как думаете - нормальный узел отбора спроектировал?Tood, 06 Авг. 13, 15:48

Так он, узел отбора, давно спроектирован.

Так он, узел отбора, давно спроектирован.
sportdoc, 06 Авг. 13, 17:55

возможно, но я-то первый раз.  интересуют собственно размеры между трубками, правильные ли? и чесно говоря хотелось бы чего-то поосновательней, чем силиконовые переходники.. есть какие-то варианты?

эскизик того, что давно, будьте любезныTood, 06 Авг. 13, 19:32

А самому покопаться, заодно и знаниями обогатиться.

 Измени угол трубки возврата в колонне на отрицательный, а то в отбор мало что пойдет.

И поменяй местами выход тела и голов.Так как,пока клапан тела закрыт и отбираются головы,в нижнем выходе(тело) соберётся некое количество голов! И это будет агромная ложка дегтя в бочку мёда!
И убери одну из смотровых трубок,информативности непривнесёт,а конструкцию серьёзно ослабляет.

Измени угол трубки возврата в колонне на отрицательный, а то в отбор мало что пойдет.Федул, 06 Авг. 13, 19:43

вот тут я не понял. это что вверх задрать?

И поменяй местами выход тела и голов.Так как,пока клапан тела закрыт и отбираются головы,в нижнем выходе(тело) соберётся некое количество голов! И это будет агромная ложка дегтя в бочку мёда!svarnoy, 06 Авг. 13, 19:58

ну можно прям под крестовиной сделать зажим, но, в принципе, разумное замечание.

И убери одну из смотровых трубок,информативности непривнесёт,а конструкцию серьёзно ослабляет.svarnoy, 06 Авг. 13, 19:58

какую именно? которая идёт от дефа к крестовине или от крестовины к трубке возврата?

какую именно?Tood, 06 Авг. 13, 20:11

Впринципе любую,но для большей наглядности лучше убрать трубку

от дефа к крестовинеTood, 06 Авг. 13, 20:11

,и смотреть что сливается по факту в колонну.

а как с трубкой возврата флегмы? наклонять её или нет? может параллельно полу сделать? и как тогда отбор тела будет происходить? поток ведь да две части будет делиться - одна возвращаться, а другая на выход в ёмкость - это нормально?

Tood, вниз слегка наклони

Коллеги, привет!

Я к вам за советом по царге.
Друг достал трубу нержи с внутренним диамтром 65мм (в общем 5м, для каждого 2,5м), думаем собрать колонны близнецы.
Какой длини сделать царгу для такого диаметра, 1500мм будет коротковато?

Не надо хорошую вещь резать, 2,5 метра отличная длина(если потолки не помеха).
Делай как в артиллерии 32 калибра.(минимум)

Gogizz, дык...
можно и 3х1670...

В том то проблема, что потолки 2,4м.
Пока стоит 50л кег, а он 50 см в высоту, остается 1,9м
1,5-1,7м могут обеспечить хорошое качество при диаметре?

Gogizz, акуенное...

странный кег какой 50л-50см. стандарт вроде 60см

Разве дело в качестве? Главное - КРАСОТА!

короче заказали 5м 65мм трубы и 5м 12мм для двух димротов, такой у нас план Барбаросса, ето добро стоит 100$, но насадки дофига для такого диаметра надо, но с другой стороны будет высокая производительность.

Tood, если память не изменяет ф35х50см
