Ректификационные колонны (самодельные)

Согласен, при ректификации медь не лучший вариант, но продукт остывает и стекает быстро так, что контакт минимальный. А с другой стороны спирт для коньяка перегоняют только на медном оборудовании.

Снаружи, прямо к ДЭФу жёстко (на резьбе), к ней шланг от крана. На нужной высоте, чуть ниже  отбора  начало трубочки выматываешь спиралью и припаиваешь для контакта лучшего. Можно внутрь если диаметр трубки позволяет, сейчас такую делаю.
ДядяВася, 02 Авг. 13, 11:22

это конечно проще сделать, чем холодильник из двух нержовых трубок, но не так визуально красиво)) если заморачиваться со сваркой, то можно, например воду к рубашке дефа подавать по внутренней трубке холодильника, а флегму отбирать по внешней. или наоборот.

пс. я сторонник нержи. но при необходимости, если нужен коньяк, можно в деф проволоки медной положить для органолептики. имеется ввиду при дистилляции.

alexeyT,

Шахтер, ты, похоже, читаешь по-своему.... или НЕ читаешь вообщеalexeyT, 01 Авг. 13, 05:07

Читаю ,дружище и очень внимательно.Кстати спасибо за информацию по твоим колоннам и насадке.31 июля я писал что мочалка является конкурентом спн 4 по цене но уступает по качеству не более я не писал что надо переходить на мочалку.Насадка для 50 колонны высота РЧ 150 см из мочалки при весе 20гр штука при заполнении 400 грам литр получается 56 мочалок пропускает  без за хлеба 2.2 квт не более при этом моя мочалка является лентой примерно размером 1000 на 100 микрон.
У Меккаод мочалка заполнена плотностью 360гр/литр и она у него не плоская а наверное из круглой проволоки при том скрученная наподобие каната ,вот почему у него 50 колонна пропускает 5 кВт а в моем случае 2.2 кВт.При этом я работаю в режиме предзахлеба он же если я не ошибаюсь проводит ректификацию кажется при  2 кВт и делает стартовый отбор 1 литр час.Тоесть у нас несколько разные режимы тепло массообмена.
Мне кажется что форум в прошлом перешел с мочалок на спн и это все правильно.Но так как спн 4 проигрывает по качеству спн 3.5-3 то если найти для мочалки оптимальный режим работы у нее есть шанс конкурировать с спн 4 приближевшись по ткачеству и выигрывая по цене в 10 раз.
В западной Европе эксплуатируются медные колонны с медной насадкой диаметр колонн 50-60мм и я думаю что это не потому что наш форум опережает их а как раз наоборот возможно они достигли более лучшего режима работы мочалки чем мы.

 ДядяВася я не о том ,,ну да не путай понятия спирт ректификат и коньячный спирт ,коньячный спирт это сырье для изготовления различных напитков на основе коньячного спирта ,и его крепость по стандартам 70 оборотов ,обычно коньячный спирт подвергается дальнейшей переработке ,например выдержке в бочке ,

У Меккаод мочалка заполнена плотностью 360гр/литр и она у него не плоская а наверное из круглой проволокиШахтер, 02 Авг. 13, 12:21

плоская. трамбует, видимо, меньше

 ДядяВася  убери кральку с ТСА ,она тебе все газы в продукт дует ,хотя в дефе они не растворяются ,зато в холодильнике отлично ,там ведь нет температуры 58 град ? там ведь холодно ,

В западной Европе эксплуатируются медные колонны с медной насадкой диаметр 50-60мм и я думаю что это не потому что наш форум опережаетШахтер, 02 Авг. 13, 12:21

Это потому что медь в изготовлении, пайке, дешевле чем нержавейка, медную насадку делать легче чем с нержавейки, да и народу впарить можно колонну с медью. А ты посмотри на буржуйских сайтах то же самое но с нержавейки,цены не радуют.

Ну в общем то все должно быть к месту ,и не только наш форум обозначает эту проблемму
но и китайцы по желанию потребителя
http://yangyimachine.en.alibaba.com/...ler_boiler.html
там где полезно и не вредно ,почему нет ?а вот где низяяя ,так и не нужно ,

попробую по итогам размышлений спокойных сформулировать МЫСЛЬ
Мочалки при заниженном отборе (Увеличенном ФЧ) и щедром отделении голов могут дать тот же результат, что и СПН... при цене в 10 раз ниже...
Сорри, если кого задел постами эмоциональными....

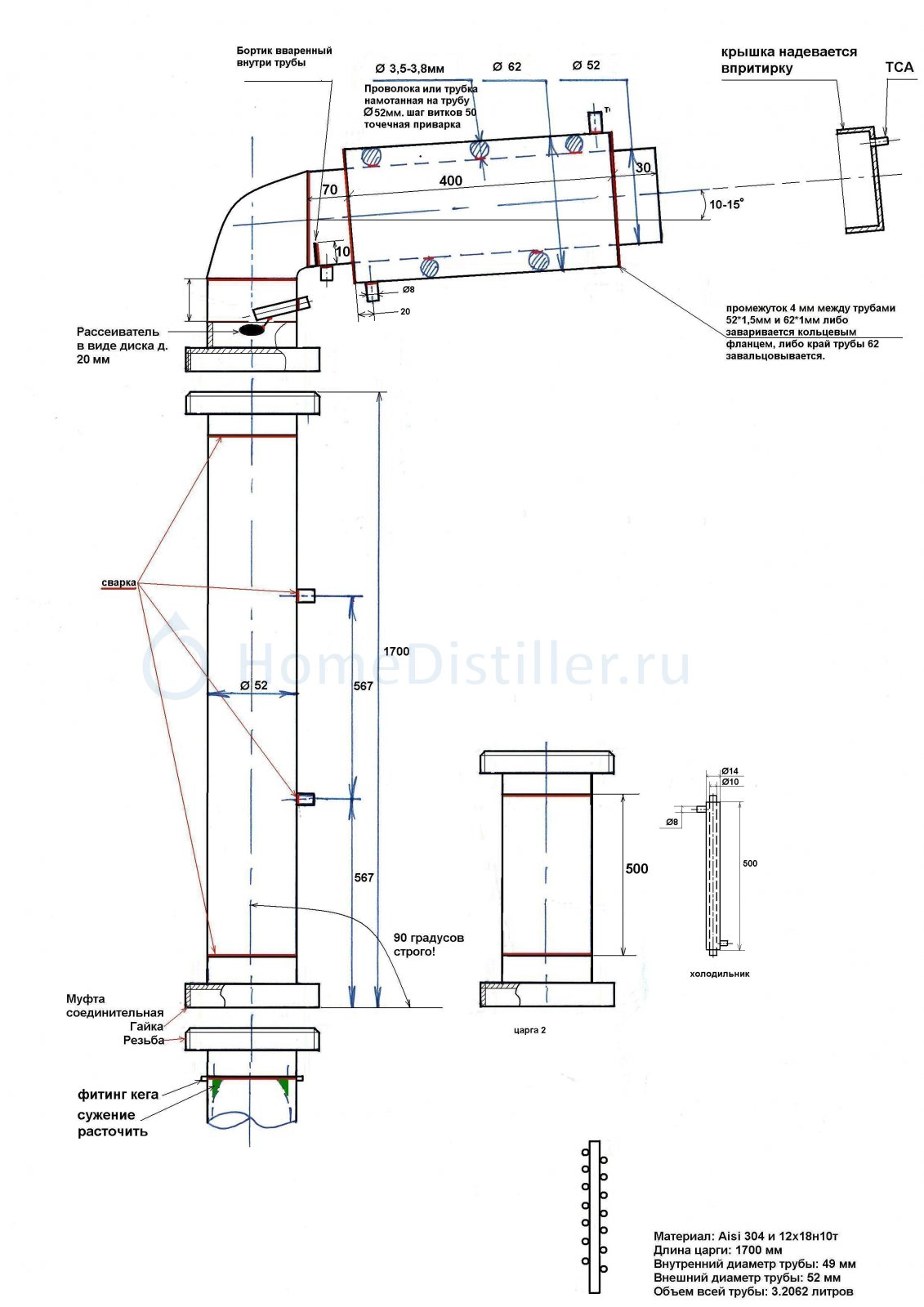

Подправил чертёжик для сварщика. Возник вопрос. а обязательно нужна проволока в рубашку дефлегматора и в холодильник после узла отбора для закручивания воды охлаждения? вроде в дефе и так снизу вверх будет вода подниматься. а в холодильнике УО температура проходящего спирта не должна быть особо высока.

Tood, Вставь димрот и не надо проволочки мотать. При твоём диаметре холодильника можно с двойной намотки трубы сделать. С рубашкой я бы не заморачивался. Вернее можно и рубашку с толщиной  внутреннего стакана не более 0.5мм.

 чесно говоря закрутить димрот целая проблема. я нержовую трубку 5мм-3м руками вокруг трубы мотал - задолбался и получилось плохо. а как закрутить в два ряда вообще не представляю.  у меня ни тисков нет, ни стола для их крепления. покупать их дороже, чем рубашку на деф приварить.
у меня получается толщина внутренней стенки стали 1,5мм. зазор для воды 4мм

чесно говоря закрутить димрот целая проблема. я нержовую трубку 5мм-3м руками вокруг трубы мотал - задолбался и получилось плохо. а как закрутить в два ряда вообще не представляю.  у меня ни тисков нет, ни стола для их крепления. покупать их дороже, чем рубашку на деф приварить.
у меня получается толщина внутренней стенки стали 1,5мм. зазор для воды 4мм
Tood, 02 Авг. 13, 17:32

Найди нержогофру мотается , как пластилин. Или отожги свою должно помочь.

ДядяВася  убери кральку с ТСА ,она тебе все газы в продукт дует ,хотя в дефе они не растворяются ,зато в холодильнике отлично ,там ведь нет температуры 58 град ? там ведь холодно ,Март, 02 Авг. 13, 12:47

Не понимаю, ты что имеешь в  виду, что за кралька? Если имеешь ввиду колечко от капельницы, то это я на первой дистиляции проверял мощность (по капельке, должен знать), она никуда ничего не дует, нет давления в ДЭФе.

 ДядяВася Кралька ,это селиконовая ,,,или другая трубка ,которая одета на трубку связи с атмосферой ,у тебя как я понял так и сделано ,на ТСА одета и в кольцо свернуто ,-разогни ,и конец в бутылочку засунь ,что б гидрозатвора не было,газам не куда деватся ,они к тебе с стакан тикут растворившись в продукте ,

Я её поставил для других целей, для проверки. В ней конденсируется капелька жидкости и по ней можно проверить мощность утилизации. Если выбрасывает, значит давление в ДЭФе повышенное, так как он не конденсирует весь пар (как из носика чайника), если стоит на месте значит весь пар сконденсирован и в ДЭФе атмосферное давление, как и должно быть. Как то так. Вообще это азы.

ДядяВася ,проверил ? посмотрел на монометр ? запомнил давление для своей колонны ? а час убери ,или эта капелька будит запирать выход для газов ,а это сера, амиак итд ,которые не расстворяются в спирте свыше58 град ,а вот в холодильнике они растворятся с удовольствием ,и загаживают продукт ,

Март,

эта капелька будит запирать выход для газовМарт, 02 Авг. 13, 19:37

Ты на полном серьёзе так считаешь?

 архип → На полном ,,абсолютно

Tood, Вставь димрот и не надо проволочки мотать. При твоём диаметре холодильника можно с двойной намотки трубы сделать.Slava 61, 02 Авг. 13, 17:26

чесно говоря закрутить димрот целая проблема. я нержовую трубку 5мм-3м руками вокруг трубы мотал - задолбался и получилось плохо.Tood, 02 Авг. 13, 17:32

На станке спец намотает за пол часа максимум. Фотку ему покажи.
