Ректификационные колонны (самодельные)

димрот шикарный. вроде шестёрка и метров 5-6 поди. как 6 метровую трубку довезти до станка( а это километров 50-70) большой вопрос. в обсчем одни вопросы с димротом этим..

как 6 метровую трубку довезти до станкаTood, 03 Авг. 13, 09:49

согни посредине ЕЕ. Как легко согнется, также и выпрямится

как 6 метровую трубку довезти до станка( а это километров 50-70) большой вопросTood, 03 Авг. 13, 09:49

Я в кольцо сворачивал диаметром около метра и без проблем на общественном транспорте возил.

На станке спец намотает за пол часа максимум. Фотку ему покажи.
mitl, 02 Авг. 13, 23:53

неушто 6 мм трубка в спираль с вн диам 15-20 мм согнётся и не лопнет?

Шестерка бывает со стенкой 0.6мм и 1мм
Бывает цельнотянутая и шовная
Бывает отожженая и жесткая.

Меньше слушай советов свернуть и развернуть обратно - чаще всего кончится заломом.
Длина 6 метров это тоже для маньяков - в бытовых условиях чаще всего достаточно от 1.5 до 3 метров Димрота.
Грубо считается 1 метр на 1кВТ утилизируемой мощности. То есть если колонна у тебя будет работать на 1500Вт нагреве, за глаза хватит двух метров, свернутых в однозаходную спираль.

А два метра - и так отвезешь, даже в общественном транспорте))

так какую лучше гнуть с толщиной стенки 0.6 или 1мм с внутренним диаметром спирали 20мм? понятно что цельнотянутую, отожжёную. у меня дефлегматор и для дистилляции тоже, на царге 500мм. максимальная мощность 6 квт. но на полную скорее всего не буду включать из-за возможных проблем с проводкой

Tood, На оправку 20 мм. 0,6 гнуть гораздо сложнее, чем 1 мм., тонкая стенка на маленькой оправке более склонна к заломам. Не факт что 0,6 сможешь намотать даже отожженную и набитую солью или песком. Зачем выдумывать себе сложности, делай деф из той же трубы, что и колонна, димрот можно будет намотать на оправку 33 или 32 мм. - будет самое то. Я мотал однослойный из жесткой, неотожженной 6х0,6 без набивки. Эту же 6х0,6 мотал и на 25-ку, но уже с большими предосторожностями. 6-ти метровую трубку разрежь пополам, из одной сделаешь димрот для этой колонны, другая останется под будущие проекты.

a Mitl советует мотать двуслойный. ты думаешь хватит 3-х метров на 4-5 квт? мне кажется нет. для меня вот реальная сложность как раз димрот двуслойный намотать. а если делать однослойный, как ты советуешь, то понадобится доп охлаждение, поэтому я и планирую рубашку для охлаждения см мой пост № 8132 там чёртёж.

Tood, для ректификации тебе на этой трубе хватит и 3м. димрота, если этот дэф планируешь применять и для дистилляции на 4-5 кВт, зачем выеживаться и делать двухслойный при наклонном дэфе, сделай однослойный длиннее и все. Флегма будет быстрее скатываться с конденсатора и меньше охлаждаться при ректификации. Двухслойный делают при вертикальном дэфе для экономии высоты, а при твоей конструкции лишние 10 см. холодильника роли не сыграют. Технически это гораздо проще, чем лепить еще и рубашку.

a Mitl советует мотать двуслойный. ты думаешь хватит 3-х метров на 4-5 квт? мне кажется нет. Tood, 03 Авг. 13, 16:13

Прочитай эту тему с первой до 50 страницы, много узнаешь и узнаешь людей чьи советы переспрашивать не надо.

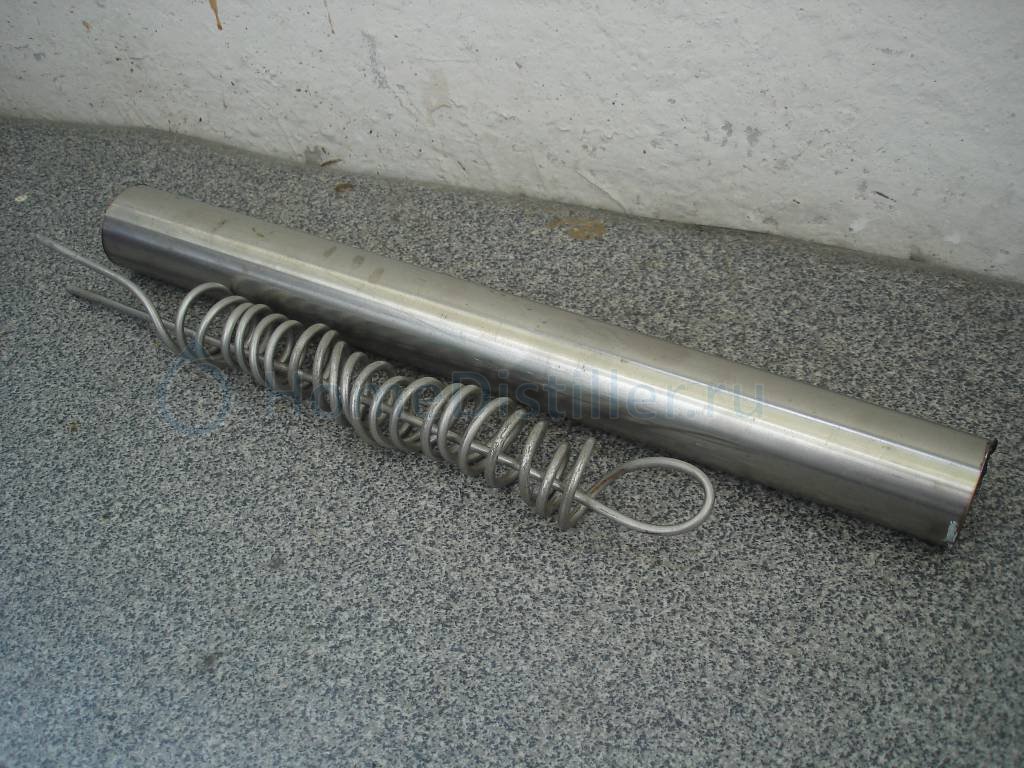

длинне, чем 450мм не получится. материал уже закуплен и порезан по размерам. скрутил димрот из трубки 5мм-3м. что-то сомненья у меня, что она вытянет мою мощность. Получилось жутко криво, поскольку одной рукой держал оправку, а другой наматывал. но функцию свою выполнять должен, в принципе.
ПС. кстати, как видно из фото, чтобы сделать хотя бы однослойный димрот на всю длину дефа, то нужно более 3 м (на фото именно 3 м правда 5мм диаметр)

узнаешь людей чьи советы переспрашивать не надо.
ДядяВася, 03 Авг. 13, 17:10

ничего не переспрашивал. один говорит одно, другой другое.. хрен разберёшься.

Tood я заказывая свой димрот исходил из 2 соображений :
1. Летом у нас жара до 40*С и поэтому охлаждающая вода в кране 25-26*С . Мощности моего димрота  при такой жаре , при нагреве газом и подачи воды 80 л/ч  хватает на 1500 Вт .
2. Зимой его мощность увеличиться в разы и это позволит съэкономить воду для охлаждения при ректификации , которая по счетчику .

много узнаешь и узнаешь людей чьи советы переспрашивать не надо.ДядяВася, 03 Авг. 13, 17:10

Кого слушать , решай сам исходя из своих условий .

Получилось жутко кривоTood, 03 Авг. 13, 17:12

Это да

У тебя длины дэфа хватит чтобы впихнуть побольше холодильник - или у тебя вода халявная или автономка ? А вообще попроси кого нибудь из соседей помочь с намоткой димрота или закажи на форуме . По намотке холодильника почитай вот тут [Холодильники]

Получилось жутко криво, поскольку одной рукой держал оправку, а другой наматывал. но функцию свою выполнять должен, в принципе.Tood, 03 Авг. 13, 19:12





Кривовастенький и смешной, но работать будет на все 100, так что не переживай

А вообще попроси кого нибудь из соседей помочь с намоткой димротаmitl, 03 Авг. 13, 20:01

Только не надо на коленке крутить,вот доступное описание,воспользовавшись которым я в свое время без проблем накрутил безупречный димрот.

По мотивам вопроса в личку.
Как я крутил димрот.

Всё очень просто. И даже описано в ветке. Ну да ладно, постараюсь "на пальцах".
Берешь трубку нержовую 6х1мм, у меня было 6 метров. Берешь трубу водопроводную 3/4" (я брал пластиковую полипропиленовую 26мм). Прикидываешь примерно размер димрота: умножаешь колличество предпологаемых витков на диаметр трубки плюс зазор межвитковый. У меня было так: оправка 26мм, значит средний диаметр навивки 26+6=32мм (берем 33 разкрутится потом..) - длина одного витка L=pi*D примерно 105мм (учитываем то, что трубка после навивки слегка разойдется). Значит, если я на "хвосты" оставлю 0.6метра, то димрот будет 5400/105=51.5 витка, а это 51,5*(6+2)=411,5мм (L=Nвитков Х (Dтрубки+Hзазор) ), и это только спираль. Я немного не угадал, хвосты маленькие получились...
Теперь крутим:
Берем две досочки, сверлим сверлом 5мм НА СТЫКЕ и как можно ближе (5мм) к краю между досточками дырку. Доски, естественно, зажаты в тисках.

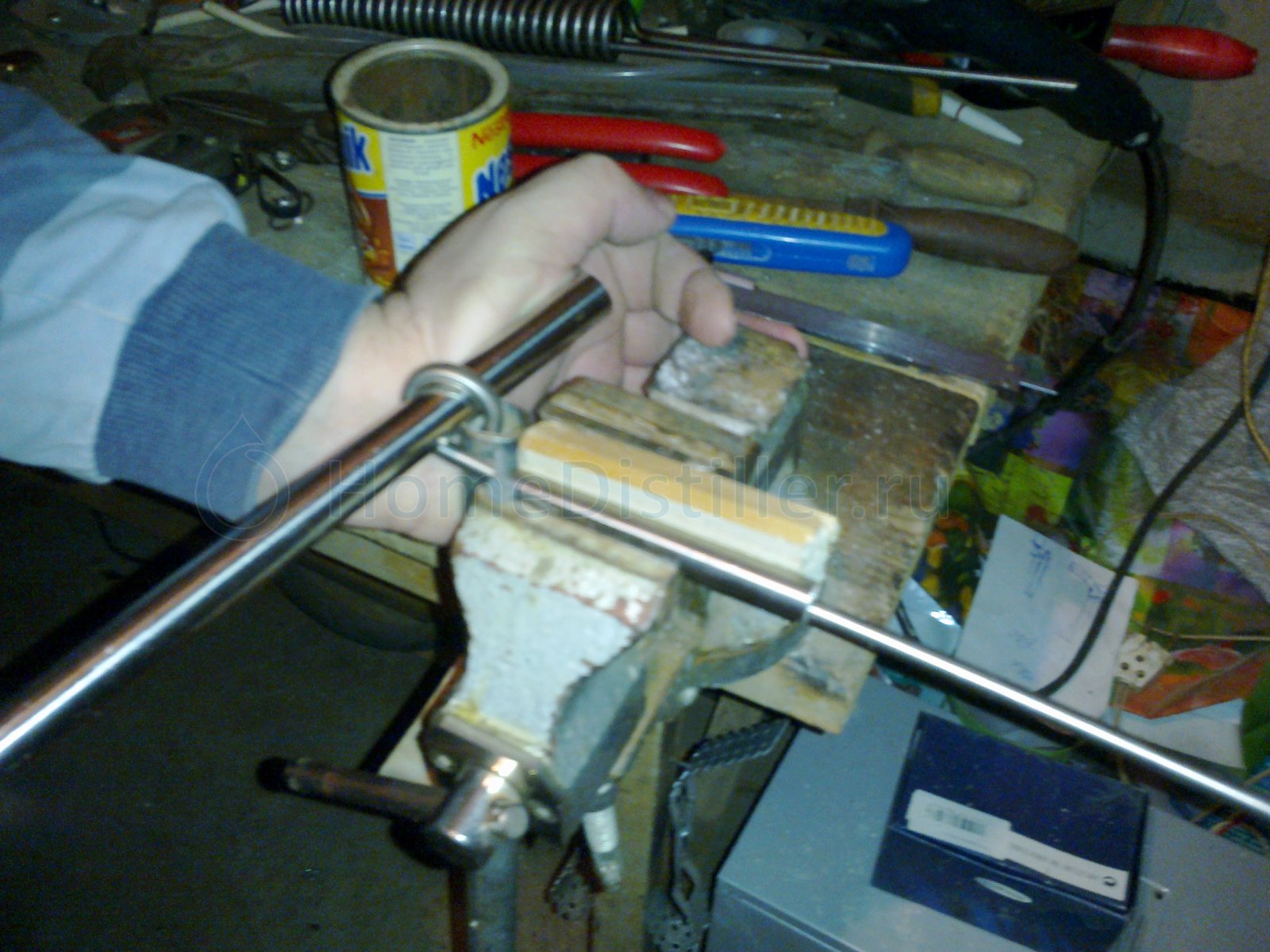

Теперь очень удобно трубку зажимать в досочки - дырка не позволит трубе "гулять". Зажимаем трубу меж досочек (не сильно, чтоб рукой вытягивать можно было). Вытягиваем отрезок трубы равный длине прикинутого выше внутреннего хвоста ПЛЮС длина одного витка (можно чуток с запасом). Прикладываем оправку к трубке перпендикулярно (ну значит что трубка из тисков например вверх торчит, а оправка лежит на губках тисков вплотную к трубке). затягиваем тиски сильно - чтоб трубка не могла соваться.

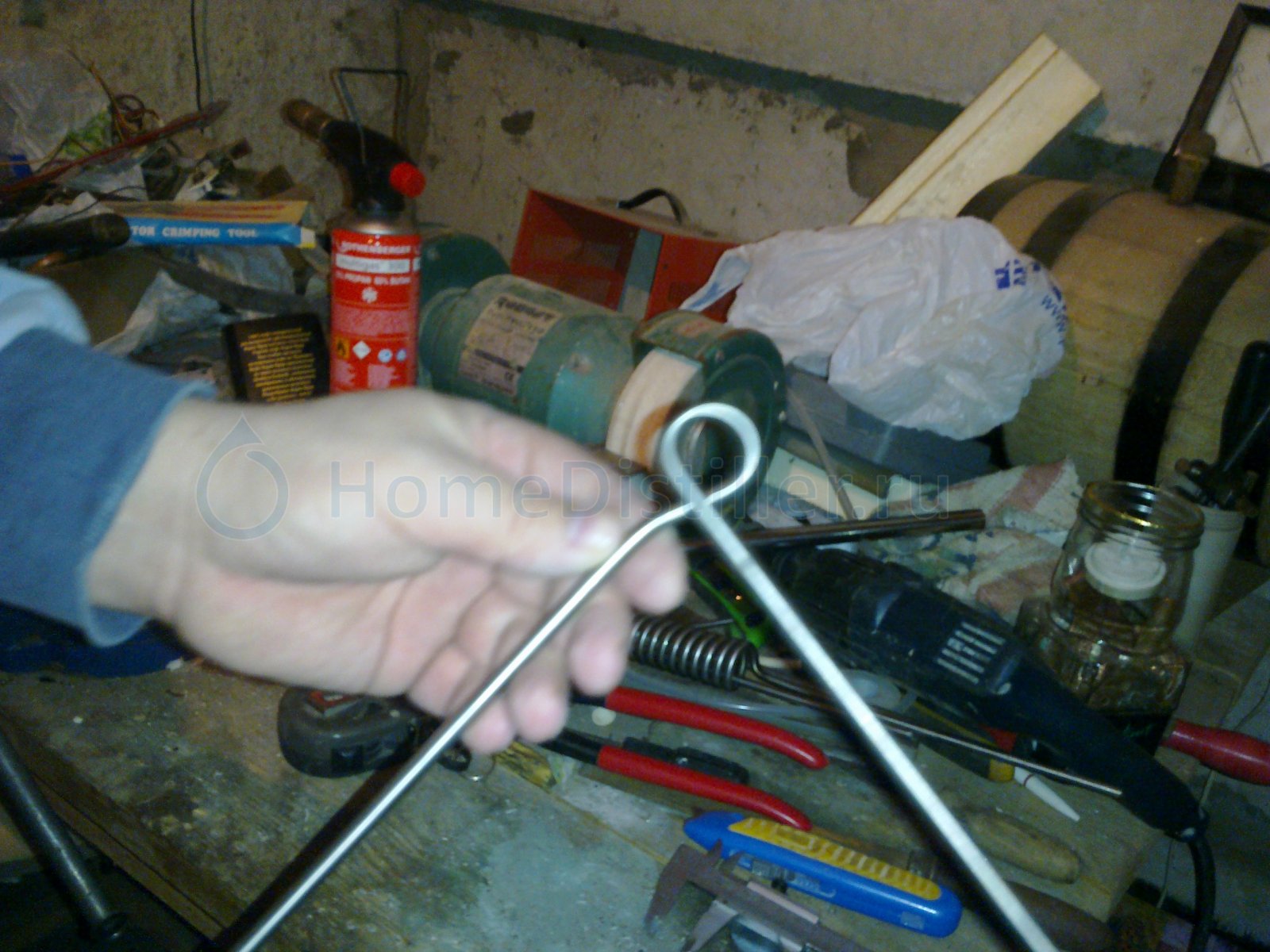

Берем рукой за трубку (одной поближе к оправке, второй повыше, чтоб рычаг был) и делаем первое кольцо вокруг оправки. Гнем так, чтобы получилось колечко и концы трубки расположились примерно под 90* одна к другой. Тобишь оборот на 270* (ну чтоб представить - 180* это буква "U"). Вполне реально одному скрутить. Если есть помошник - пускай поможет держать оправку.
Теперь слегка разведи кольцо, так, чтобы в месте перехлестывания между трубками было около половины диаметра оправки.
Самое трудное позади.
Теперь на короткий конец трубы (относительно кольца) надеваем оправку. Получается что оправка снова лежит на губках тисков, в начале опраки кольцо, длинный конец трубки в тисках направлен вниз. Оправку заводим максимально далеко к кольцу.

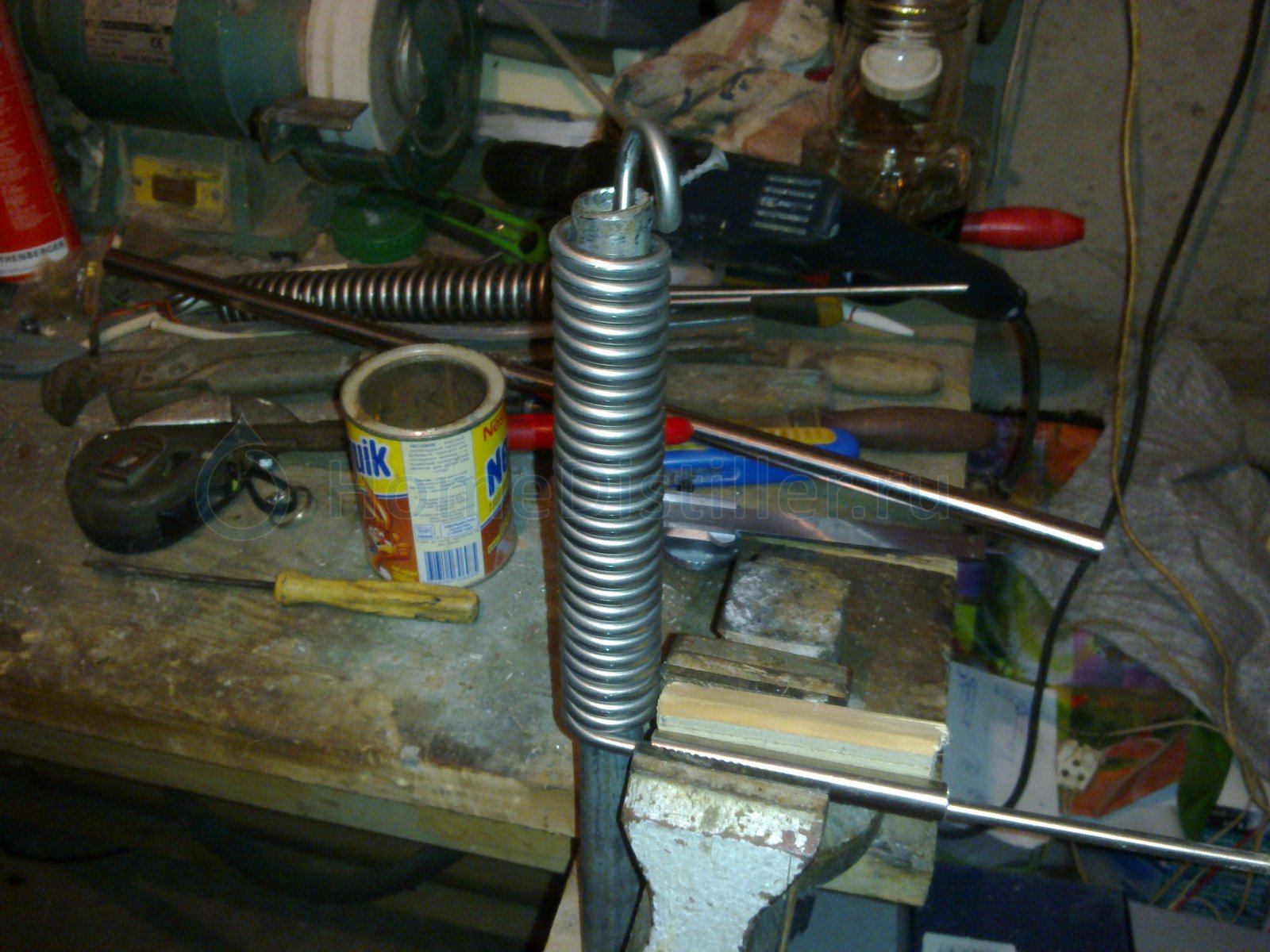

Теперь берем ломик (я брал круглый напильник), вставляем его в кольцо. Чуток отпускаем тиски, чтоб трубка со скрипом могла протягиваться. С помощью напильника и "такой то матери" (С) вращаем кольцо. При этом помошник может поддерживать оправку. Вращая кольцо накручиваем на оправку трубку. Главное вовремя остановится Подмигивающий

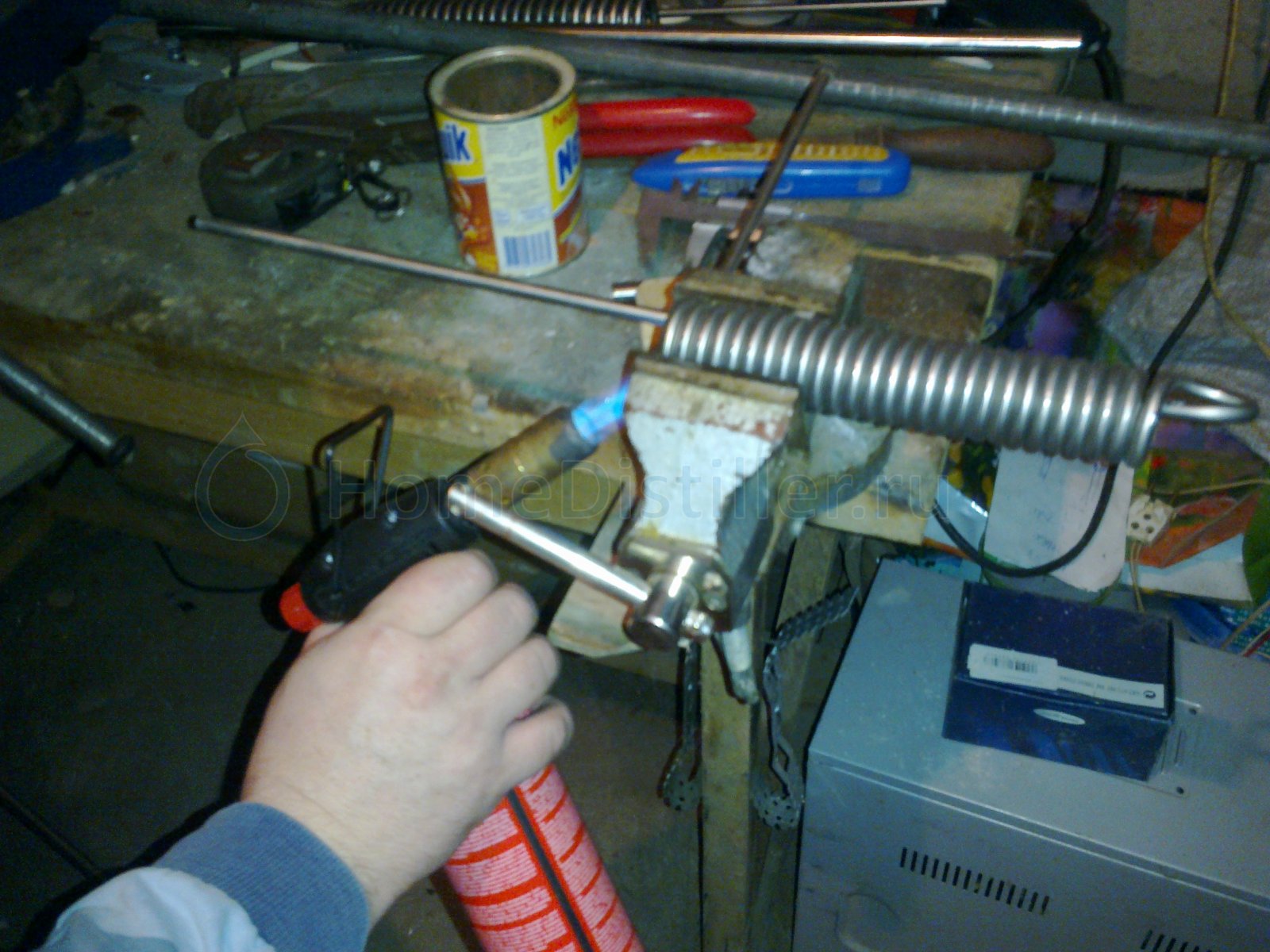

Как выгнуть последний виток - тут уж как сможешь. Потом красиво можно довернуть, разогрев последний виток сварочной горелкой (при сварке сварщик поможет).

Принимаю критику и предложения.
Киевлянам могу устроить мастер-класс УлыбающийсяJackill, 11 Марта 10, 14:34

Вот нашёл хороший способ намотки димрота. идеально подходящий под мои условия т.е. без тисков и без сварки.а при небольшой модификации можно и однослойный димрот таким способом накрутить. http://labspirt.com/...1.html#msg20641 осталось оправку подходящую только найти. Всем спасибо за участие.

moh1971, Tood,
1. неплохо все мотается на 1/2" водопроводную. Меня учил Серега1972. фотки я выкладывал, да искать лень...
2. Самое сложное - петля. лучше разогреть место гиба до красна, потом уже приступать





Кривовастенький и смешной, но работать будет на все 100, так что не переживай
ironman, 03 Авг. 13, 20:18

Если сможешь, то сожми плотнее, что бы пустого объёма меньше было.

Если сможешь, то сожми плотнее, что бы пустого объёма меньше было.
ДядяВася, 05 Авг. 13, 11:28

да нет смысла,я думаю, поскольку
а) его мощности всё равно не хватит
б) внешние витки касаются стенок трубы и будут мешать стеканию флегмы.
Вывод: оставлю до лучших времён или подарю кому

Хрень! 6 квт всё равно не утилизируется, если даже проводка выдержит, а димрот пойдёт и ничего мешать не будет. Поработаешь на корявом, потом сделаешь другой, с учётом наработок, но дело твоё.
