Кожухотрубный теплообменник (Кожухотрубник)

Форум самогонщиков Оборудование для перегонки и ректификации
1 ... 78 79 80 81 81
Bogdan737 Студент Ростов-на-Дону 33 7
Отв.1600  24 Окт. 21, 10:38
Доброго дня!
Тарельчатая колонна 4 дюйма, сверху узел отбора по жидкости, выше то что мне нужно, в моем понимании это все же дефлегматор.Температура ох жидкости 12-15 градусов.
Диаметр трубок , честно не знаю.
Сейчас имею дефлегматор высота 200 диаметр трубок и количество чуть позже скину, как домой доберусь. Но по-моему 19 шт 16мм трубы. Прорыр пара изначально не правильно указал. При 3,5 кВт вверху дефа уже хорошо чувствуется излишнее тепло ,при этом сам дефлегматор не горячий и вода на выходе около 30 гр. Давал больше, где-то 5 кВт прям прорыва пара не вижу визуально, но руку сверху держать уже прям горяче.
Атмосфера
IMG-20211021-WA0024. Кожухотрубный теплообменник (Кожухотрубник). Оборудование для перегонки и ректификации.
SedoY Профессор Новосибирск 4.9K 2.1K
Отв.1601  24 Окт. 21, 18:57
16мм трубыBogdan737, 24 Окт. 21, 10:38
многовато, выше 12мм наружного диаметра со стенкой 1мм применять - неразумное увеличение длины для нормальной работы устройства приходится делать

Добавлено через 1мин.:

в любом случае между трубками нужно стремится сделать зазор в 1.6мм - сомое оптимальное,
до 2 мм, не более
bsgart Доцент Тимашевск 1.2K 503
Отв.1602  26 Окт. 21, 08:32

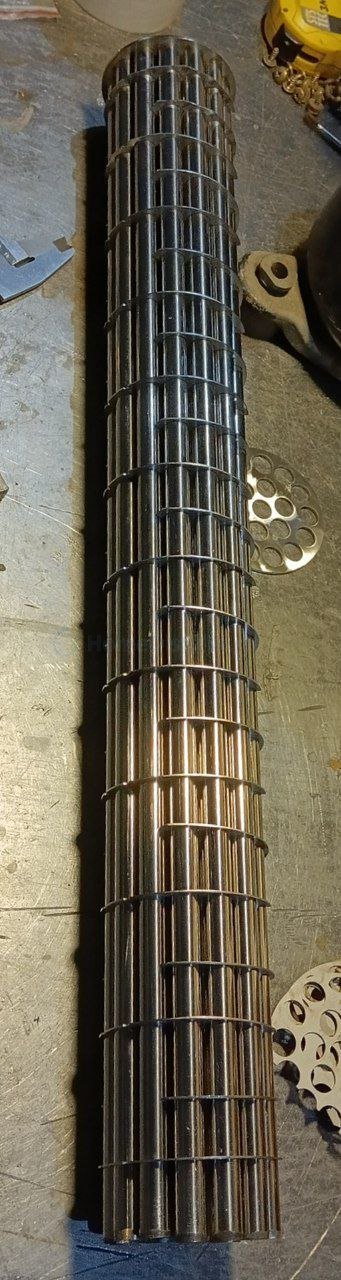

Bogdan737, вставь такие спирали в трубки, кпд должно увеличиться. Попробуй с разным диаметром проволоки и межвитковым расстоянием.
IMG_20211026_082336.jpg Кожухотрубный теплообменник (Кожухотрубник). Оборудование для перегонки и ректификации.
Bogdan737 Студент Ростов-на-Дону 33 7
Отв.1603  26 Окт. 21, 11:05
Со спиралью очень интересный вариант, нужно попробовать.
SedoY Профессор Новосибирск 4.9K 2.1K
Отв.1604  26 Окт. 21, 13:55
если уж и баловатся со спиральками, то лучше полосу скрутить - как у шампура, наверное видели эфективность значительно выше с повышением диаметра трубы особенно заметно
buddy Новичок Казань 743 186
Отв.1605  30 Окт. 21, 12:24
Для увеличения возможной производительности можно подавать пар сверху, чтобы конденсат не стекал навстречу пару (меньше вероятность захлеба и меньше толщина пленки в режиме до захлеба).
