Куб с пароводяной рубашкой

mr.ptec, на любой) но не меньше чем 10 и 20 соответственно)
Ну и конечно от толщины металла который вальцевать собираешься)

sashaquatro, соглашусь что зависит от прижимной силы между вальцами, разницей диаметров между вальцами, толщины металла и количеством прокаток. в общем пробовать надо)

mr.ptec, все верно)

диаметры труб 10 см и 20 смmr.ptec, 16 Дек. 18, 20:52

больше будет кататься чем диаметр вала

mr.ptec,

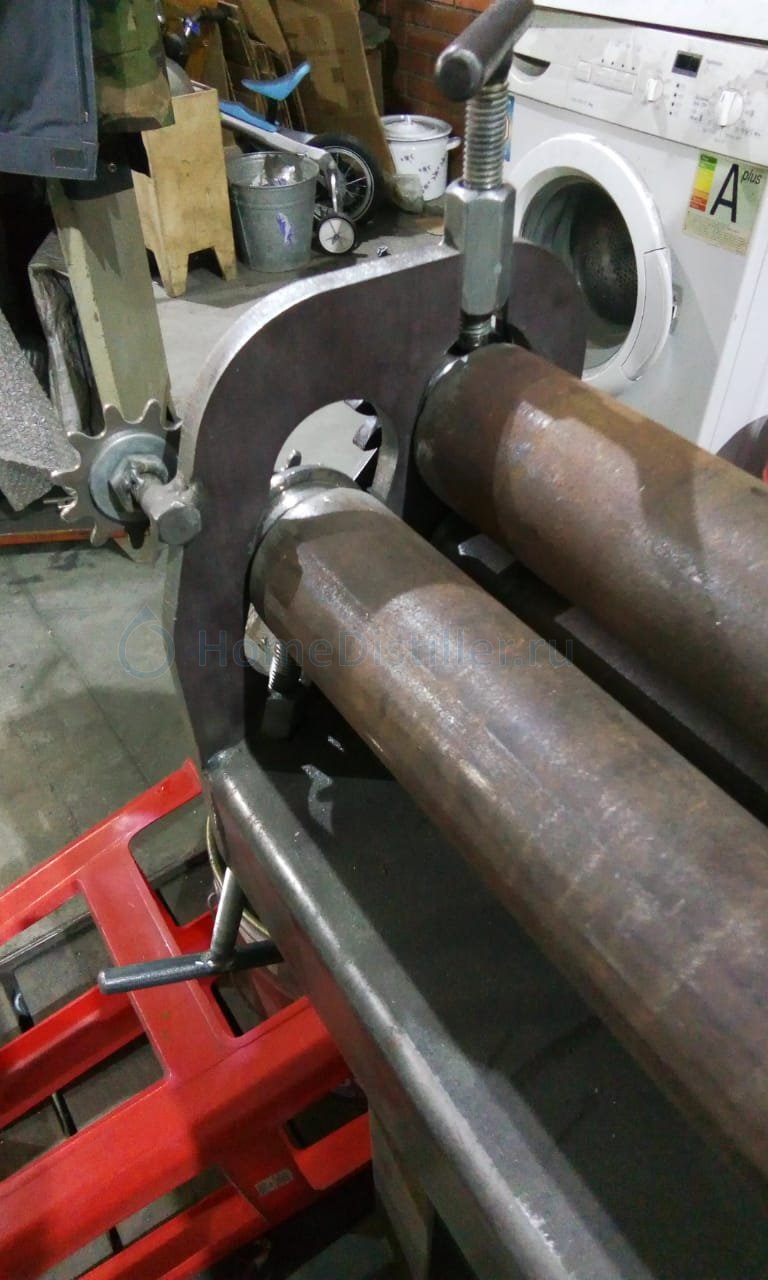

валы из трубы 57мм вроде как, толстостенные

SedoY, а видео нет с процессом гиба? 😁

mr.ptec,
да что там снимать - вставил, ручку крутишь - катается сгибается. редуктор шестеренчатый, на лазере резаный 2:1, привод на два ролика, шестерни валов тоже на лазере.
до этого была цепная передача - одни матерки а не работа.
лучше скажи - какую толщину планируешь и какие трубы есть для валов.
я следующие валы хочу из штоков для гидроцилиндров попробовать сделать, а то из этой трубы обычной чернушной, валы гнутся уже на двушке, трешку даже пробовать не хочу.

Господа) прошу поделится опытом изготовления пвк с нуля на 60 литров плюс минус. Буду се второй делать для квартиры) на 125 успешно работае благодаря всем из этой ветки) из оборудования доступ есть ко всему)

Коллеги. Какой химией можно очистить нержавейку  пвк изнутри?
За годы потемнела дочерна...

jqllqj,
Кислотой.
Можно и лимонной.

Привет!
Нашел на приемке металлолома вот такой аппарат за 5000 руб:Avenue, 15 Дек. 18, 16:00

Привет и с наступившим!
Продолжаю эпопею постройки пвк на 250 литров.
Сделано на сегодня:
1.Обварена и опресована рубашка. Давление опресовки 4,5 атмосферы.
2.Вварены два тэна по 3 квт.краны слива и заполения рубашки, и уровень воды для тэнов.
3.Вварены гильзы под термопары. Один вода в коробке с тэнами, второй в рубашке повыше для паровой фазы.
4.Купил и установил группу безопасности. Проврил. Маноментр молчит при 2 атмосферах. Сбросной клапан рассчитаный на 1,5 тоже не сработал. Все сдал в магазин.
5.Долго думал что делать с холодильником. На 3 дюйма только "большой сэм". Цена 8-9т.р.
Есть вариант после диоптра поставить тройник и 2 двух дюймовых холодильника.цена дороже.
Пока заказал диоптр 3",отводы 45 и 90 градусов на 3" и предварительно "Большой  Сэм".
6.Мешалка:после праздников куплю готовый мотор-редуктор nmrv40
7.управление: один тэн пока на розетке. Второй на rex c100.
Проблемы: основная проблемы была с крышкой. Она не подошла. Диаметр крышки был несколько больше диаметра емкости. С помощью молотка и паяльной лампы вбил по диаметру. Крышка кстати двухслойная с воздушной прослойкой. Прокладку буду делать из жидкого термостойкогосиликона для форм.

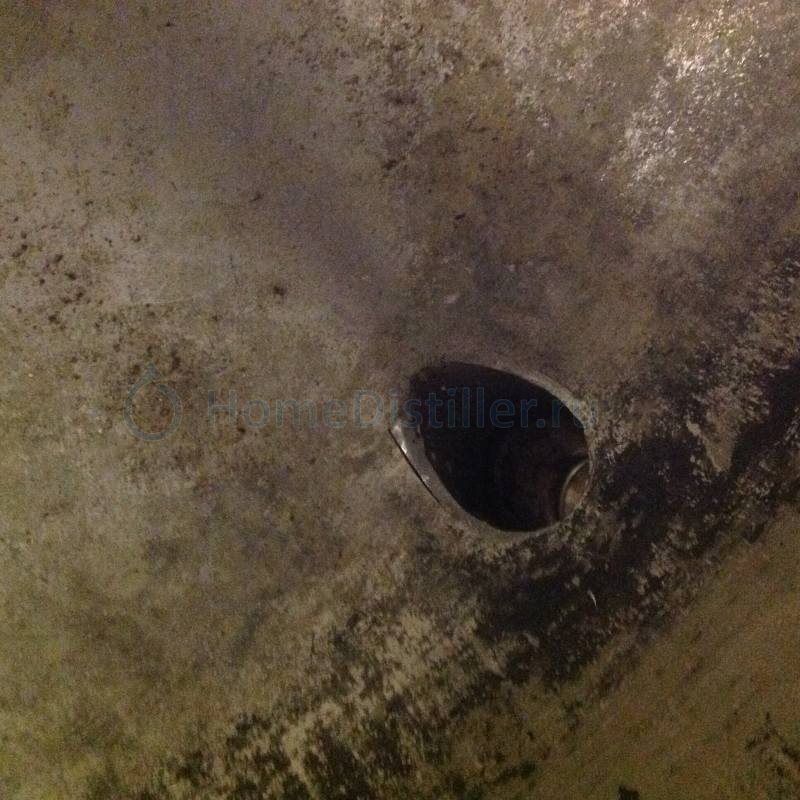

Есть одна трещина. Не знаю, появилась она во время опресовки или сварки. Патрубок под слив. Буду паять ее твердым припоем с 40% серебра.
Загрузочный люк заказал 200 мм. Думаю достаточно. Фото в течении дня.
Прошу замечания и критику. Так же прошу помочь с холодильником. Один 3" или 2 по 2". Или вообще одного 2" достаточно.

Загрузочный люк заказал 200 ммСергей Смоленск, 03 Янв. 19, 10:45

маловато, скромное мнение.

Сергей Смоленск, Два тэна по 3 квт - малова-то будет для такого объема. Долго разгонять будешь.
мерить температуру в рубашке - тоже никчему. То есть не нужно ни в коробке с тэнами ни в паровой зоне рубашки.
2 дюйма холодильника вполне себе будет достаточно. Если он будет по принципу кожухотрубника длинной в районе 600 мм.
Манометр нужно брать до 2 атм. чтобы видеть давление. Обычные манометры и на 4 атм не сдвинуться с места.
ОБЯЗАТЕЛЬНО ставить в рубашку вместе с манометром и подрывником ОБРАТНЫЙ КЛАПАН. Иначе схлопнется куб.
Если не собираешься использовать как автоклав - то и не нужно давать там такое сумашедщее давление в 4.5 атм. Достаточно проверить до 1 атм. Работает ПВК при 0.2-0.4 атм. при

Или вообще одного 2" достаточноСергей Смоленск, 03 Янв. 19, 10:45

правильно сделанного

Добавлено через 1мин.:

мерить температуру в рубашке - тоже никчемуsashaquatro, 03 Янв. 19, 10:54

ну гильзу иметь не запретительно

ну гильзу иметь не запретительноSedoY, 03 Янв. 19, 10:55

ну гильзу да)))

Фото дополнение к сказанному.

Добавлено через 8мин.:

маловато, скромное мнение.SedoY, 03 Янв. 19, 10:53

Готов прислушаться. Только немного уточню, что данный люк для обслуживания котла не предполагается, т.к. крышка съемная. по сути он мне нужен только чтобы мешалку на киловат не ставить.а так, засыпал все, крышку с мешалкой одел и в путь. Крышка тяжелая сама по себе очень. с мешалкой и дистиллятором  ее поднимать только ручной лебедкой. место реализовать помогает.

Два тэна по 3 квт - малова-то будет для такого объема. Долго разгонять будешь.sashaquatro, 03 Янв. 19, 10:54

Так же не могу не согласиться. но проблема в проводке, не выдержит. до котла дотяну новую ветку. а вот опора просто загорится. она кстати деревянная и на 3!! дома сразу.

мерить температуру в рубашке - тоже никчему. То есть не нужно ни в коробке с тэнами ни в паровой зоне рубашкиsashaquatro, 03 Янв. 19, 10:54

Думал потом докупить автоматику нормальную, а рекса поставить на разгон. в рубашке например 102 градуса и разгонный тэн отключается. Про обратный забыл написать.установлен сразу. Манометр ищу.

Сергей Смоленск, прямоугольная коробка для тэнов тоже 4.5 атм выдержала?)

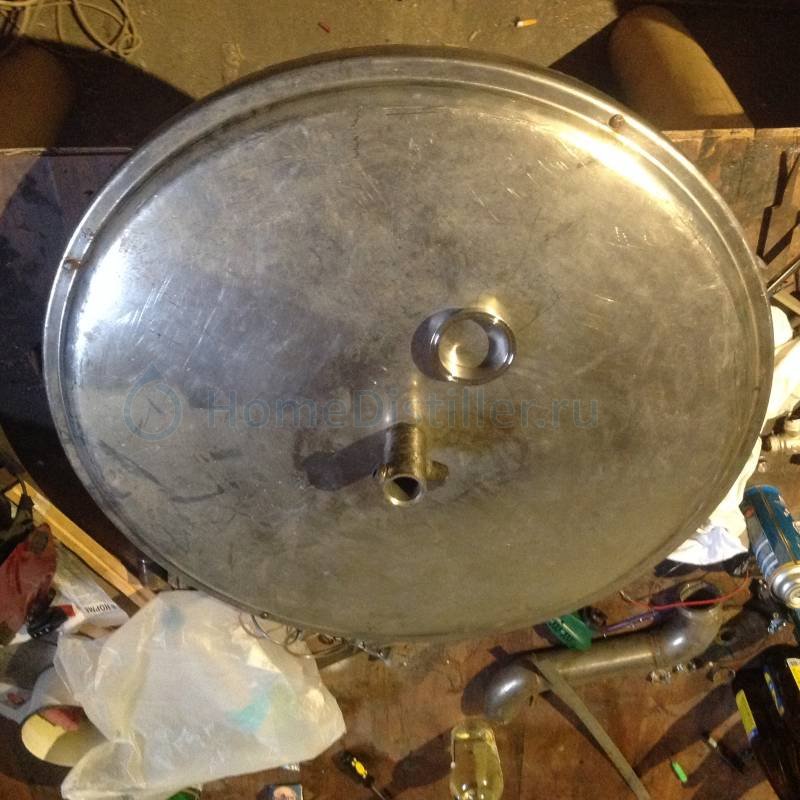

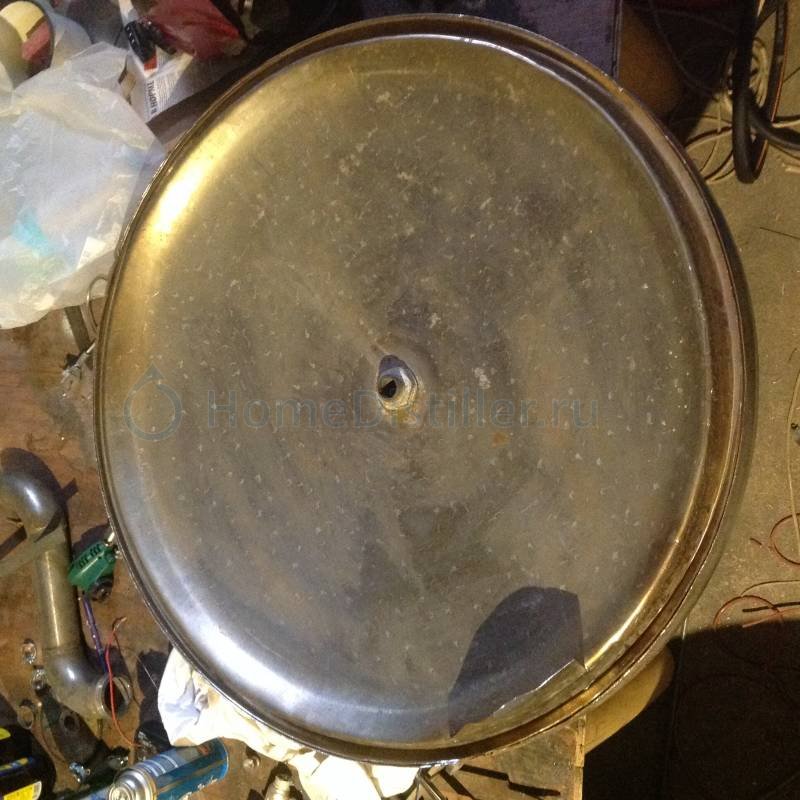

По крышке. все телодвижения с крышкой, усложняются тем, что она двойная. т.е. варить люк надо и к нижней стенке, и к верхней.так же с клампом. сначала придется варить трубу(10см длиной) и кламп, а потом уже все это в крышку. центральное отверстие предполагается использовать под мешалку и наполнение воды. размер внутренний 35 мм. идеально встают закрытые подшипники 18/35 и такие же сальники.Защита от паров - грибок из нержи. сфоткаю дополнительно.

прямоугольная коробка для тэнов тоже 4.5 атм выдержала?)sashaquatro, 03 Янв. 19, 15:51

Так точно. выдержала. но лопнул шов который к дну. дно приняло сферическую форму (которую я сам не смог добиться), и на углу сварку просто оторвало. 1 мм примерно.

Добавлено через 2мин.:

давление нагнетали постепенно. есть редуктор на компрессоре.

Я,на мешалку ваше забил) сделал и кламп под нее и вал и переходник) и подшипники с салтниками купил) по итогу рама из дерева и Фиолент миксер)

Фиолент миксер)sashaquatro, 03 Янв. 19, 15:57

хотел миксер, но в магазине включили и мне не понравился шум. мне критично, в доме дети. а вот мотор-редуктор мне предложили в смоленске на 400 ватт за 6500рэ. передаточное не помню, на валу 170 оборотов. и самое главное, тихий мотор. у меня есть еще один такой чан без крышки. я ему тоже рубашку сварю. будет для сыра. так туда я из генератора авто привод мешалки сделаю.будет без редуктора. на прямую молоко мешать))

Манометр ищу.Сергей Смоленск, 03 Янв. 19, 15:37
