змеевик с естественным охлаждением.

Форум самогонщиков Оборудование для перегонки и ректификации
1 2 3 1
ololo Студент Калининград 22
19 Марта 10, 12:54
Подойдет ли такого рода охлаждение для маленького компактного куба (на 1-1.5 литра)?
Есть мысль несколько измененный для напяливания на змеевик куллер с медными трубками и радиатором присобачить.
Смысл всего этого в Германии производить для собственных нужд малое колличество напитков, а возможности подвести воду нет.
Михаил0501 Научный сотрудник Иркутск 3.5K 797
Отв.1  19 Марта 10, 13:01, через 8 мин
Наверное можно если приспособишь вентилятор для обдува.
Почему не хочешь сделать автономное водяное охлаждение,тогда производительность будет больше и соседей немцев будешь угощать. Подмигивающий Смеющийся
alekslug Научный сотрудник винокур, Лобня. 5.2K 1.7K
Отв.2  19 Марта 10, 13:22, через 21 мин
Можно применить воздушное охлаждение дефлегматора. Главное чтоб рассееваемая мощность на нем, была больше мощности  нагрева куба. Емкость куба здесь роли не играет.Можно применить принудительное охлаждение вентилятором или за счет естественной тяги. Как в печной трубе.
Охлаждение водяное или воздушное на производительность не влияет.
Приведу как пример охлаждение двигателей внутреннего сгорания.Либо жидкостное с рассееванием тепла через радиатор.Либо воздушное охлаждение  цилиндров с развитым оребрением,  с помощью турбины.
Михаил0501 Научный сотрудник Иркутск 3.5K 797
Отв.3  19 Марта 10, 14:29
Приведу как пример охлаждение двигателей внутреннего сгорания.Либо жидкостное с рассееванием тепла через радиатор.Либо воздушное охлаждение  цилиндров с развитым оребрением,  с помощью турбиныalekslug, 19 Марта 10, 13:22
В этом утверждении при одинаковой мощности жидкостного и воздушного охлаждения не мешало бы упомянуть о размерах того и другого холодильника и удобстве его использования.
aleksej1974 Кандидат наук Рига 334 48
Отв.4  19 Марта 10, 14:43, через 14 мин
Не помню точно где,но читал идею от Игоря,если позволяют условия,закопай на метр глубиной метра 3-4  сантехнической трубы(пвх),и циркуляционный насос (можно от стиралки),и вперёд Подмигивающий
alekslug Научный сотрудник винокур, Лобня. 5.2K 1.7K
Отв.5  19 Марта 10, 14:44, через 2 мин
Это отдельная тема и весьма обширная, но можно сделать при желании.
(как пример охлаждение двигателей внутреннего сгорания.Либо жидкостное с рассееванием тепла через радиатор.Либо воздушное охлаждение  цилиндров с развитым оребрением,  с помощью турбины)
Я не сказал бы что на Запорожце турбина занимает много места.Если не устраивает этот пример,то мощный грузовик Татра имеет двигатель с воздушным охлаждением. Впрочем мы отвлеклись.
Михаил0501 Научный сотрудник Иркутск 3.5K 797
Отв.6  19 Марта 10, 15:01, через 18 мин
При желании и на Марс железяки забрасывают.Для нас как можно компактней ,бесшумней,экономичней и из подручных материалов. Татру в квартиру не поставишь,места мало и дороговато.
ololo Студент Калининград 22
Отв.7  19 Марта 10, 15:05, через 4 мин
что если взять змеевик с некоторым расстоянием между витками чтобы лучше теплообмен со средой происходил и довольно длинный. интересно что на это сткажет теоретическая сторона вопроса, на практике попробую в ближайшее время попробовать, как принесут трубку для него
Samogon_s Научный сотрудник юг Украины 1.1K 382
Отв.8  19 Марта 10, 16:39
Подойдет ли такого рода охлаждениеololo, 19 Марта 10, 11:54
Думаю что подойдёт. Витков побольше сделать, и подойдёт.
спираль.gif змеевик с естественным охлаждением. Оборудование для перегонки и ректификации.
ololo Студент Калининград 22
Отв.9  19 Марта 10, 18:36
Думаю что подойдёт. Витков побольше сделать, и подойдёт.

Samogon_s, 19 Марта 10, 16:39

А вы не могли бы подписать стрелки, очень был бы благодарен!
alekslug Научный сотрудник винокур, Лобня. 5.2K 1.7K
Отв.10  19 Марта 10, 18:40, через 4 мин
Подойдет ли такого рода охлаждение для маленького компактного куба (на 1-1.5 литра)?
Есть мысль несколько измененный для напяливания на змеевик куллер с медными трубками и радиатором присобачить.
Смысл всего этого в Германии производить для собственных нужд малое колличество напитков, а возможности подвести воду нет.
ololo, 19 Марта 10, 12:54
Для дистилляции напитков давно придуман аппарат,называется аламбик.Развитая поверхность медного шлема прекрасно справляется с небольшими объемами перегонки.
Прав  Михаил0501 не будем татру-815 покупать,бесшумный аламбик то что надо.
Samogon_s Научный сотрудник юг Украины 1.1K 382
Отв.11  19 Марта 10, 19:22, через 43 мин

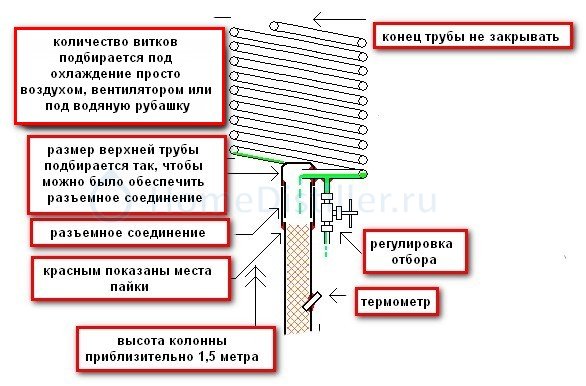

Рисунок нарыт на просторах интернета. Как я понимаю, автор имел в виду следующее:
спираль.jpg змеевик с естественным охлаждением. Оборудование для перегонки и ректификации.
ololo Студент Калининград 22
Отв.12  19 Марта 10, 19:58, через 36 мин
А кто-нибудь на практике уже это реализовывал?
Samogon_s, спасибо огромное, буду это конструировать пытаться.
Samogon_s Научный сотрудник юг Украины 1.1K 382
Отв.13  19 Марта 10, 20:31, через 34 мин
Никто. Ты будешь первым. Все грабли и шишки твои  Подмигивающий  Улыбающийся
Михаил0501 Научный сотрудник Иркутск 3.5K 797
Отв.14  20 Марта 10, 04:49
Данная конструкция будет работать,при первоначальном определении мощности нагрева и кол-ва отбора.Большое значение будет иметь наличие или отсутствие обдува змеевика.
Вот на эти три составляющие необходимо обратить пристальное внимание при первоначальной наладке колонны.
Позволь еще один совет.Куб (скороварку) желательно использовать емкостью около 10 литров,с наполнением брагой или СС около 7-8 литров.
Наибольшую трудность ИМХО будет представлять получение СС из браги. По типу скороворка-холодильник.
Селянин Научный сотрудник с под красноярска 2.2K 951
Отв.15  20 Марта 10, 04:53, через 4 мин
Все грабли и шишки твоиSamogon_s, 19 Марта 10, 20:31
И твои. Какой должен быть диаметр трубок холодильника, если диаметр колонны к примеру 32мм?
Литокс Академик Новосибирск 3.4K 2.3K
Отв.16  20 Марта 10, 05:10, через 18 мин
Никто. Ты будешь первым. Все грабли и шишки твоиSamogon_s, 19 Марта 10, 20:31

У меня есть такой холодильник, только он без узла отбора, сверху прикручен небольшой 12В вентилятор. Трубка нержа, длина 4 м, диаметр 10 х 1. Регулируя мощность нагрева куба, легко добиться, чтобы практически полная конденсация происходила где-то посередине. Половина спирали горячая, другая половина холодная. Специально не проверял, но думаю больше 500 мл/час с таким холодильником не получишь. Потом нужно ставить более мощный обдув.
Литокс Академик Новосибирск 3.4K 2.3K
Отв.17  20 Марта 10, 07:33
Уточняю: 500 мл/час общей конденсации, а готового продукта (с учетом возврата в колонну) - гораздо меньше.
мастер24rus Магистр красноярск 274 28
Отв.18  20 Марта 10, 10:28
а где то а форуме я видел такое фото - с воздушным охлаждением, там змеевик что то типо батареи
Михаил0501 Научный сотрудник Иркутск 3.5K 797
Отв.19  20 Марта 10, 10:32, через 4 мин
Попроси Игоря он тебе быстренько примерно посчитает.Хотя бы прикидочно.
