самостоятельное изготовление вальцовой мельницы.

Я своим спичем хотел сказать, что шуруповерт в принципе не подходит для вальцовой мельницы.
Это все равно, что на трактор поставить двигатель от мопеда и ехать медленно, объезжать все кочки и давать остыть каждые пять минут.
Для мельнички нужен перфоратор или двигатель и ременная передача.

ременная передача.mike_75, 20 Мая 15, 09:39

Ну это, разумеется идеальный вариант. Но я перемалываю шуруповертом второй год и пока без последствий

двигатель и ременная передача.mike_75, 20 Мая 15, 09:39

Беда том,что такое сооружение в обычной городской квартире ставить некуда.Вот и приходится шуруповёртить...

редуктор в помощь

редуктор в помощьprisadist, 20 Мая 15, 12:15

И правда редуктор рулит. И не нужен перфоратор.Достаточно шурика с трещеткой.Не спеша, спокойно, светло и солнечно.

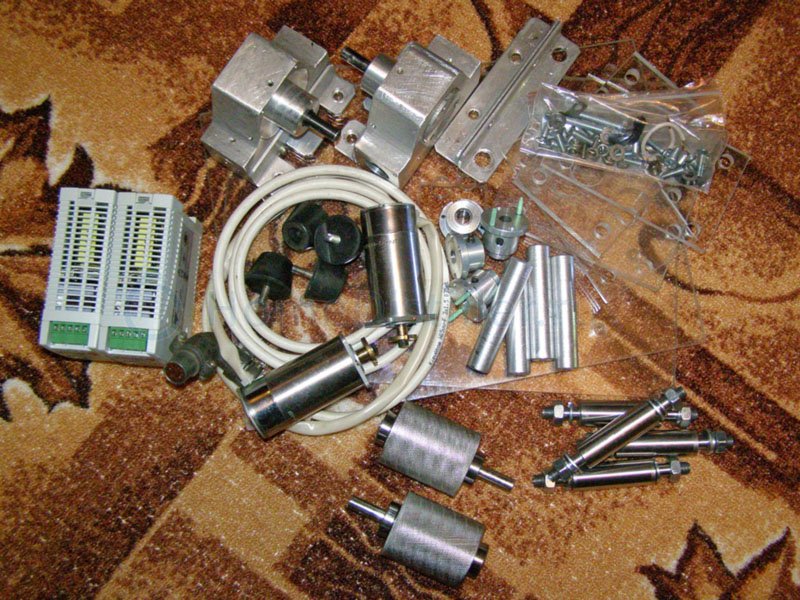

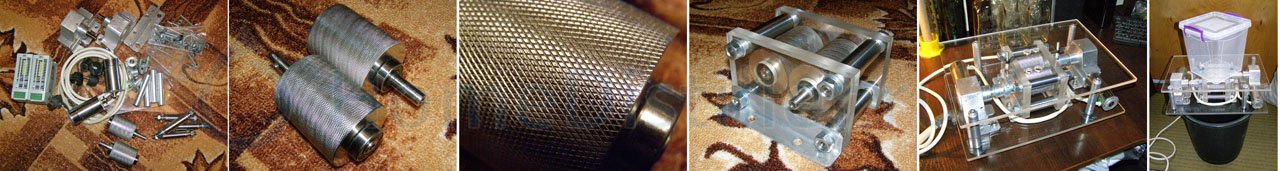

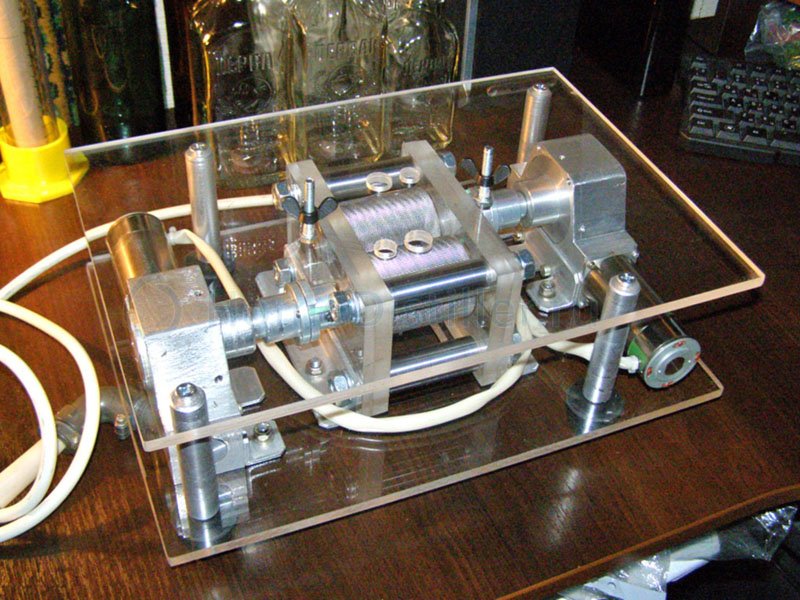

Моя мельница:

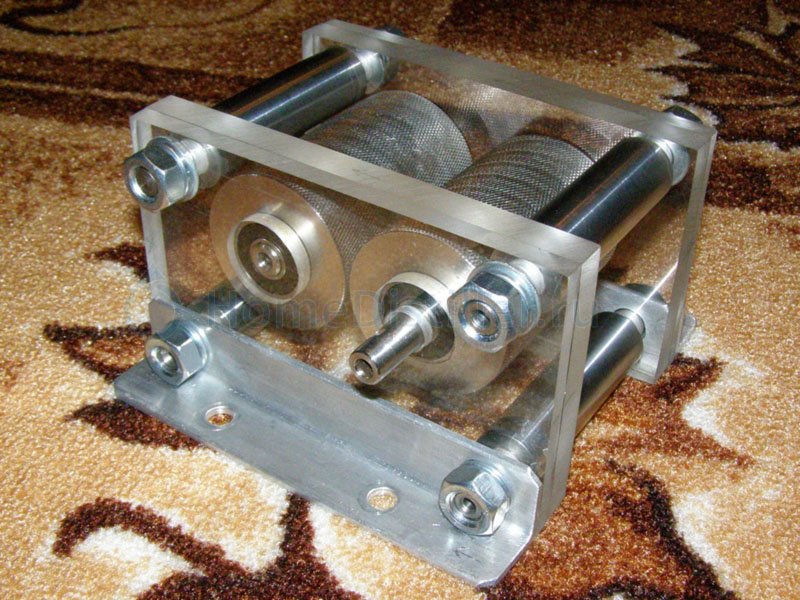

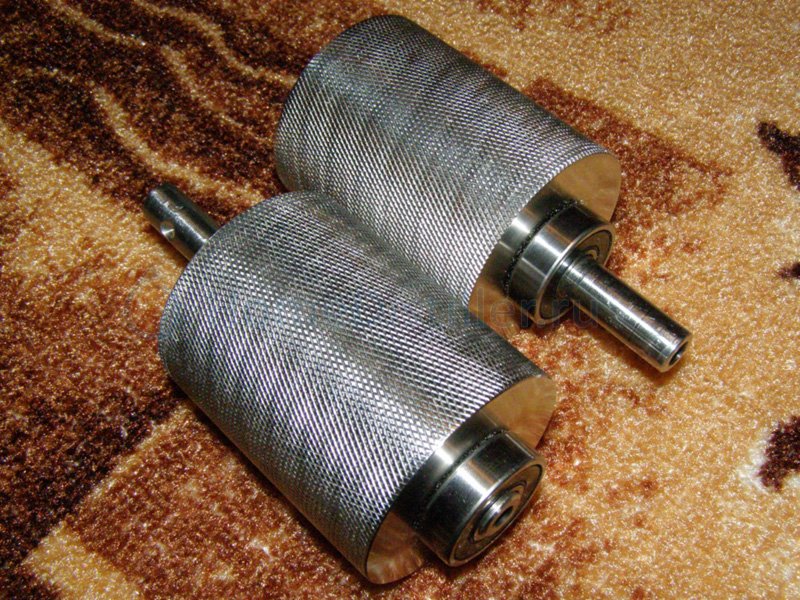

Диаметр валов 50 мм , длина валов 60 мм
На каждый вал отдельный привод двигатель 20 Вт, 4500 об/мин, 24в (постоянка) питание, через червячный редуктор 1/15 на валу получается 300 об/мин

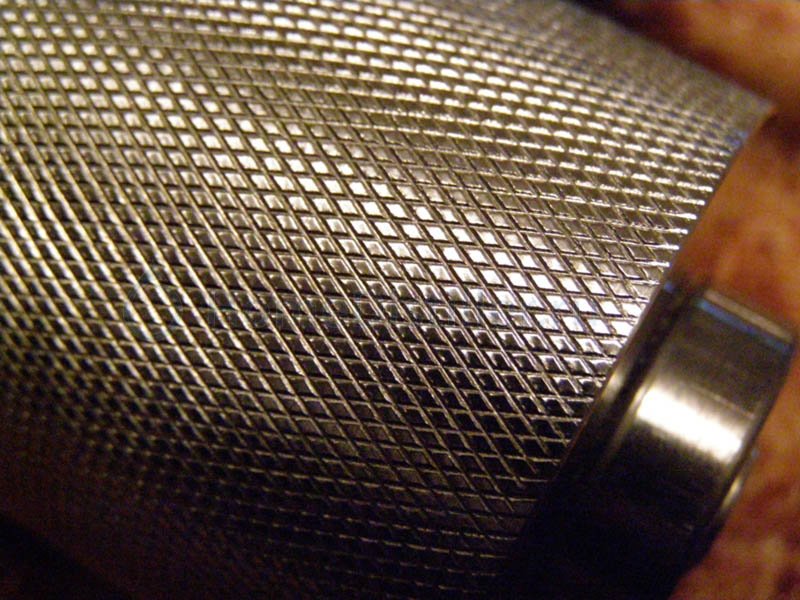

Зазор не регулируемый 1,5 мм , накатка обычная мелкая, не глубокая.
По результатам испытаний диаметр валов надо б  побольше, длина достаточная, накатка нужна без нее не захватывает зерна даже при обоих ведущих валах, привод нужен на оба вала иначе даже с накаткой не захватывает, зазор обеспечивает нормальный помол (изменением соотношения скоростей на валах можно добиться разной степени измельчения наверное (не проверял)).
Обороты на валах нормальные можно б немного меньше но не критично.Материал валов и шпилек – нержавейка.

https://cdn.homedistil.ru/fs/1506/22/42263.79063.jpg
https://cdn.homedistil.ru/fs/1506/22/42263.79064.jpg
https://cdn.homedistil.ru/fs/1506/22/42263.79065.jpg
https://cdn.homedistil.ru/fs/1506/22/42263.79066.jpg
https://cdn.homedistil.ru/fs/1506/22/42263.79067.jpg
https://cdn.homedistil.ru/fs/1506/22/42263.79062.jpg

Моя мельница:Ingenegr, 22 Июня 15, 12:08

Не на заводе по производству ракетных двигателей работаешь?;)))))) Технократично. Помол наверняка управляется через wi-fi....софтина бирсмит? )))) Были такие машины бухгалтерские, Ascota, чистая механика....14000 деталей в одном корпусе.... Глянул на фотографии, мне кажется ты их переплюнул;)

Ingenegr, Красиво.
А она работает???Килограмм за какое время перемалывает.Моторы-то слабоваты....

Моторы-то слабоватыCOLPAC, 23 Июня 15, 07:48

Там червяки. Чо они слабоваты? Если в прорезь вала вставить лист стальной, например 0,5,  так он его скрутит.

Добавлено через 1мин.:

А она работает???COLPAC, 23 Июня 15, 07:48

Да и не работала б, так вещь раритетная и абсолютный арт. В пивоварне на стойку поставить и пусть как песочные часы крутит солод. Обороты на валу канешна б надо снизить

Добавлено через 2мин.:

(изменением соотношения скоростей на валах можно добиться разной степени измельчения наверное (не проверял)Ingenegr, 22 Июня 15, 12:08

Не проверяй. Этим можно улучшить захват зерна и протаскивание.

    Так , двухмоторная построена . Теперь новое задание - жестко приделать третий мотор с эксцентриком . Вибрация будет точно распределять зерно по валам и сбивать муку с агрегата .

gogolzmej, следующий шаг:турбо-реактивная мельница?:-)

Вибрация будет точно распределять зерно по валам и сбивать муку с агрегата .gogolzmej, 23 Июня 15, 09:15

Я думаю, что и с подачей равномерной хорошо бы продумать (не люблю неконтролируемых процессов). Да шнек от той же мясорубки, например с приводом от третьего вала;)))))) Так оно и подаст в самую серединку и не остановит валы спонтанной подачей.;) В идеале надо начинать с приобретения мотор-привода от комбайна Мрия. Там и вертикальный выход вала и горизонтальный и обороты самое то.

Не на заводе по производству ракетных двигателей работаешь?;)))))) Технократично.
ORGANIZM, 23 Июня 15, 07:42

Да работа … типа накрылась еще канает.., захотелось что нить сделать для себя красивое да и чтоб пиво было мое е! а то все делаеш для юзеров, операторов и т.д……….на заработанные покупаеш пиво а оно е мое..

Ingenegr, Красиво.
А она работает???
COLPAC, 23 Июня 15, 07:48

Работает, но на полную не загружал (пиво еще не варил) проводил только испытания на малом количестве солода, слабые места в моей конструкции – применение подшипников вообщето надо бы для данного устройства применять втулки (ударная нагрузка, малое пятно контакта подшипников);
Малая мощность уменьшил длину валов до 60 мм (возможно будут греться движки при длительной работе). Производительность изначально была не важна главное что б “оно работало само” …

Не проверяй. Этим можно улучшить захват зерна и протаскивание.
ORGANIZM, 23 Июня 15, 07:55

Захват и так нормальный  но скажем для пшеничного солода где оболочек зерна нет возможно за счет разности скорости вращения валов зерно будет не только прокатываться но и скручиваться при прохождении валов

но и скручиватьсяIngenegr, 23 Июня 15, 11:27

А зачем нам скрученное зерно? Чтоб делать вкуснючий скрученный эль?;)))))))) Хитрая разработка, дающая уникальный вкус без применения дополнительных спецсолодов, дрожжей и хмеля?;)))))))) Ох уж эти виноделы из Донбасса...обязательно с хитринко-смекалкой подходят, с рационализаторской мыслью. Идею подскажу. Если взять коническую емкость, например от старого рукомойника, вместа писюна вварить гайку заведомо большего размера чем болт, который в нее будет вкручиваться, можно измельчать зерно. Возвратно-поступательными движениями вкручиваем-выкручиваем болт, например м19, в гайку, например м22. Подбором болта осуществляецо регулировка. Боль длинный, выше умывальнка, штоп его можно было вращать с удовольствием.

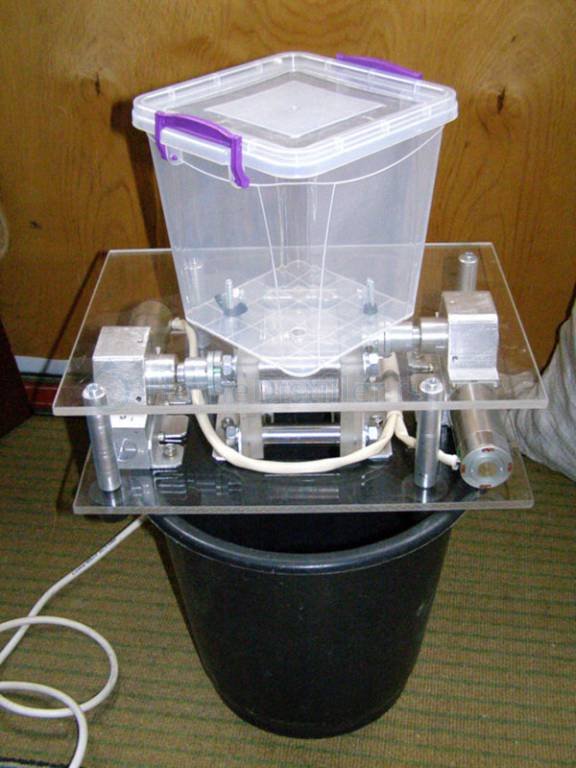

Равномерность загрузки в конструкции учтена – загрузочные отверстия расположены диаметрально относительно валов, и смещены за ось вращения валов за счет этого зерно загружается не между валов а за вал при длине вала 60мм равномерность нормальная а также облегченный старт так как между валами нет зерна в начальный момент…

облегченный старт так как между валами нет зерна в начальный момент…Ingenegr, 23 Июня 15, 11:35

То есть устройство как бы подхватывает зерно снизу из контейнера и, протаскивая через валы, поднимая за счет скорости вращения направляет его вверх, где с нетерпением уже ждет пивовар-исследователь, поправляя на носу очки?;)

А зачем нам скрученное зерно? Чтоб делать вкуснючий скрученный эль?;)))))))) Хитрая разработка, дающая уникальный вкус без применения дополнительных спецсолодов, дрожжей и хмеля?;))))))))
ORGANIZM, 23 Июня 15, 11:30

Пиво из скрученного зерна имеет знаЧительно больший процент алкоголя!!!!

взять коническую емкость, например от старого рукомойника, вместа писюна вварить гайку заведомо большего размера чем болт, который в нее будет вкручиваться, можно измельчать зерно. Возвратно-поступательными движениями вкручиваем-выкручиваем болт, например м19, в гайку, например м22. Подбором болта осуществляецо регулировка. Боль длинный, выше умывальнка, штоп его можно было вращать с удовольствием.
ORGANIZM, 23 Июня 15, 11:30

как мало человеку надо для получения удовольствия ..... :-)

Ingenegr, видно,что у тебя и возможности есть и руки растут откуда надо.Сделай себе обычную мельницу с ручно-шуруповёртным приводом,а эту поставь на полочку,пусть крутится:-)

Пиво из скрученного зерна имеет знаЧительно больший процент алкоголя!!!!Ingenegr, 23 Июня 15, 11:44

Я потрясен...А в пиве главное действующее вещество - алкоголь?! Никогда бы не подумал....а, если б подумал, водки б взял;)))))))

Я потрясен...А в пиве главное действующее вещество - алкоголь?! Никогда бы не подумал....а, если б подумал, водки б взял;)))))))
ORGANIZM, 23 Июня 15, 11:55

неет в пиве главное действующее вещество субстанция это пена!

Добавлено через 5мин.:

Ingenegr, видно,что у тебя и возможности есть и руки растут откуда надо.Сделай себе обычную мельницу с ручно-шуруповёртным приводом,а эту поставь на полочку,пусть крутится:-)
COLPAC, 23 Июня 15, 11:53

пусть работает а вот на полочку видное место я б поставил мельничку из мрамора читал в этой ветке человек сделал вот это круто, а мне слабо..
