самостоятельное изготовление вальцовой мельницы.

Виктрыч, надо обязательно синюю изоленту мотать.Другая не подходит. У меня сосед на старом москвиче ездил, заклеенным синей изолентой.

Виктрыч, надо обязательно синюю изоленту мотатьalekslug, 15 Мая 15, 13:31

Даже на шестерни и на "пластиковую сиську из-под пива". Оно и надежнее и красивее и работает, как защита от ржавчины ))))))))))

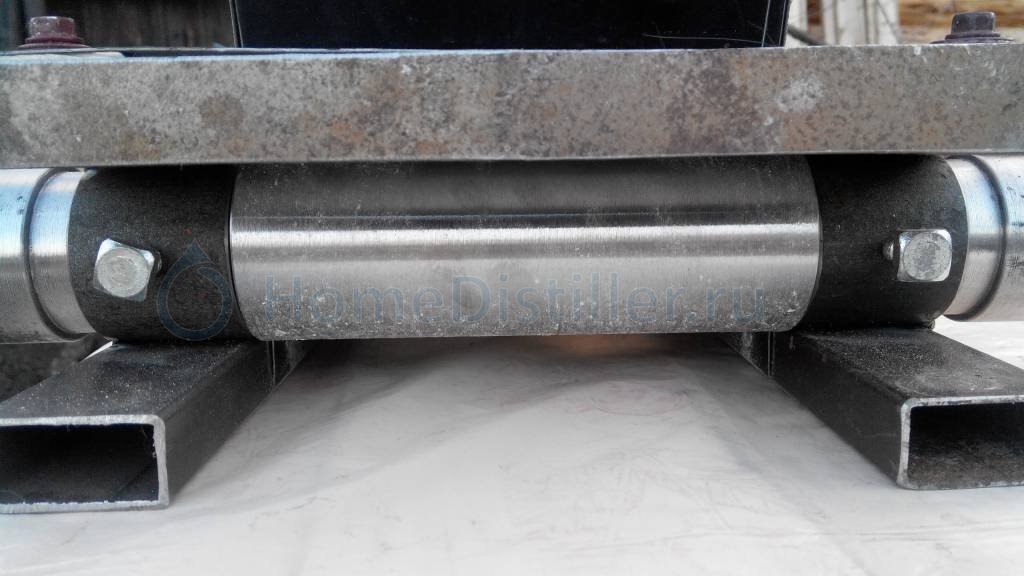

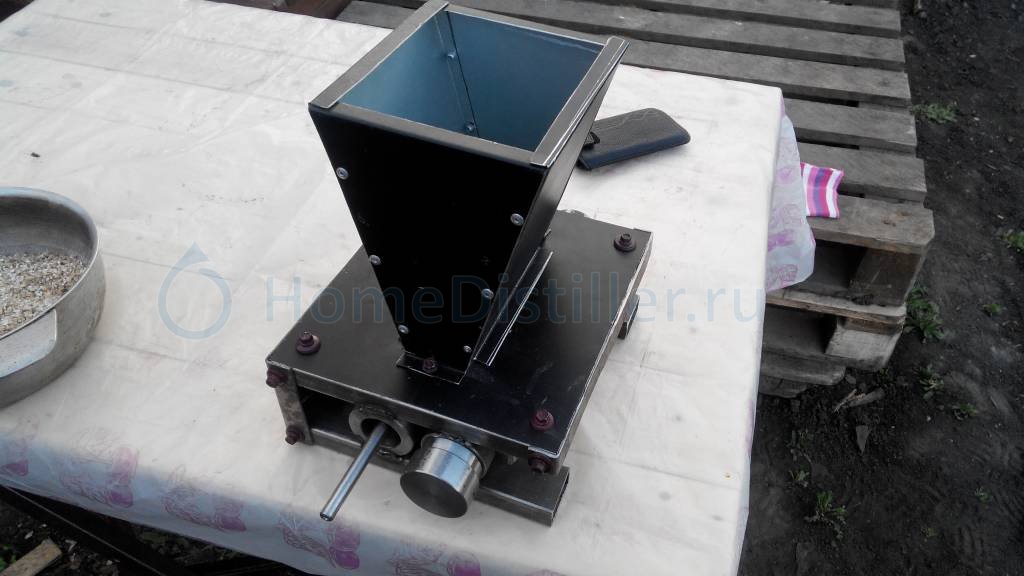

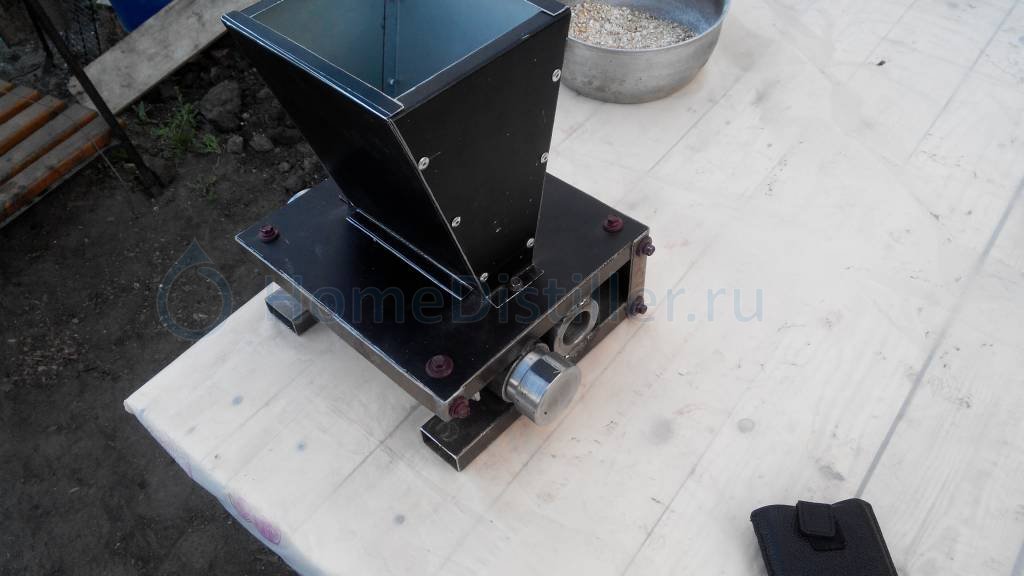

Доделал таки. Себестоимость 1150р. И 2вечера работы. Собрано на 201 подшипнмках, диаметр валов 55мм длинна 150 мм. Зазор регулируется эксцентриком. Роль корпуса профильная труба 40х20. Бункер из старого корпуса ПК. Подтверждают что привод на второй вал желателен, но и без него очень хорошо мелит.

Чё-то валы совсем лысые на вид)))

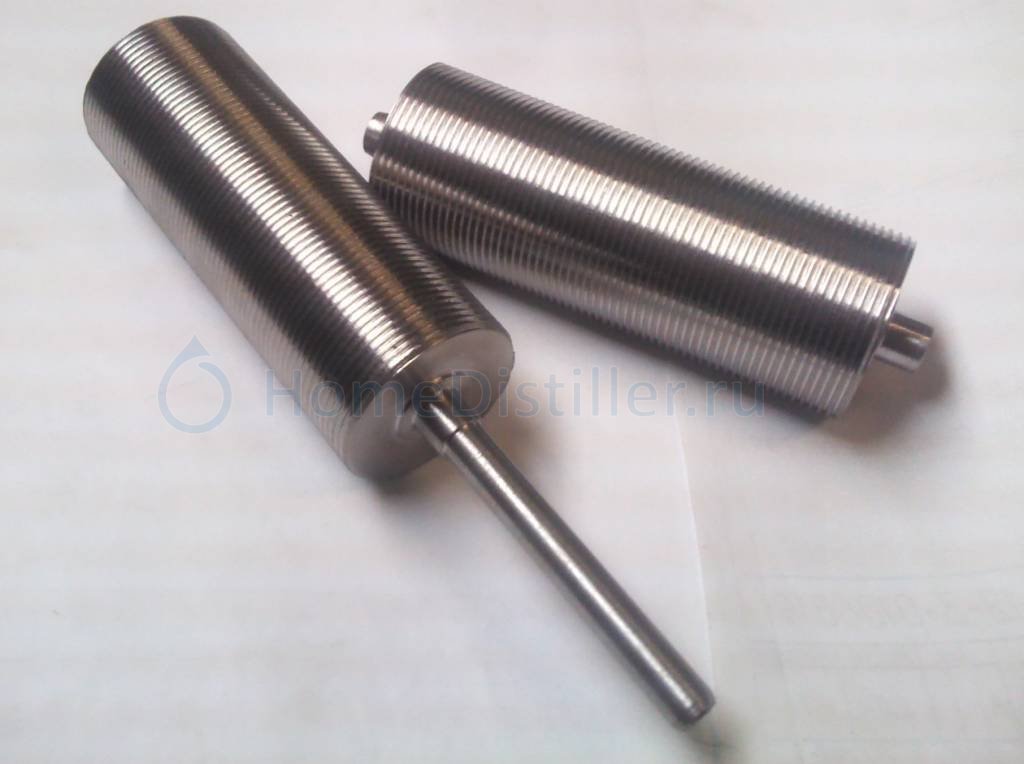

Вот это мои "недовалы"
Пока-что токарь проточил поперечную канавку.
Буду отдавать на фрезерку, нарезать продольные

На ведущем валу нарезал болгаркой поперечные пазы.ведомый оставил лысый. Хорошо хватало бы, или была возможеость шестерни сделать оставил бы круглые валы. Так как давят зерно изумительно. Смысла насечек не вижу кроме как захвата зерна.

Добавлено через 3мин.:

Извеняюсь, не поперечные а продольные канавки. Если интересно  и кому надр, могу выложить чертежи    валов, втулок, эксцентриков.

Если интересно  и кому надр, могу выложить чертежи    валов, втулок, эксцентриков.Dreamer85, 16 Мая 15, 21:38

Да да да..... Я думаю многим интересно будет!!!! Ну по крайней мере, мне уж точно нужны, тк тоже собираюсь самодельную делать.
Dreamer85, заранее спасибо!!!!

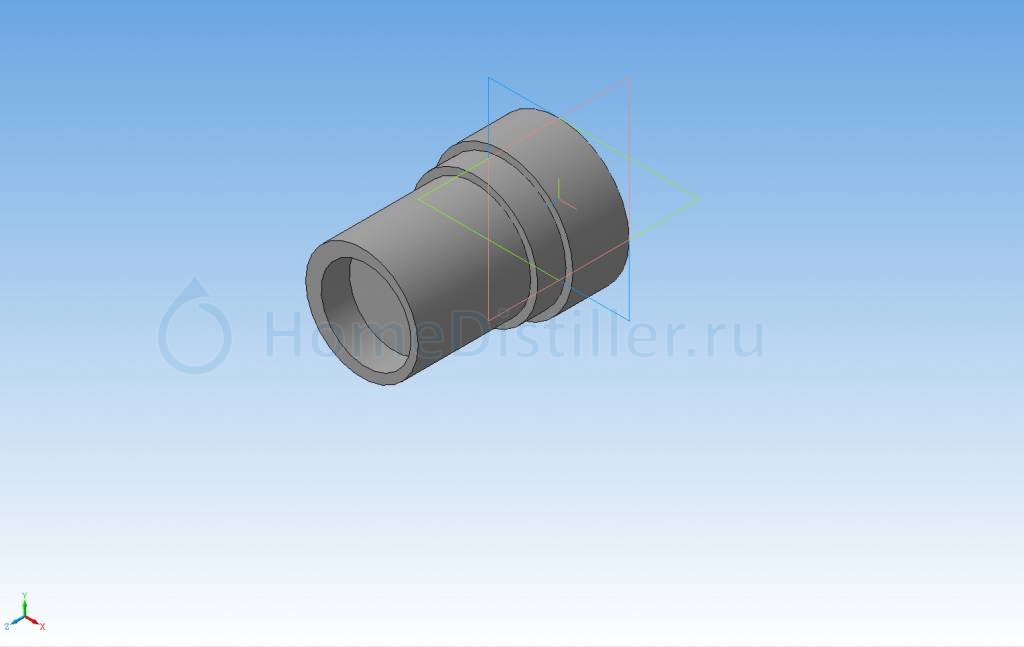

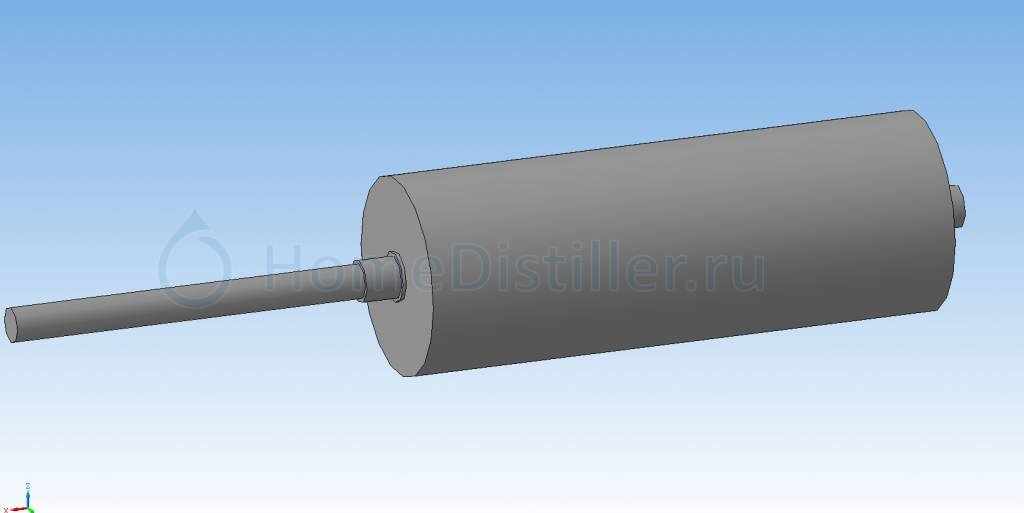

Выкладываю и  картинки  и сами исходники начерченые в компасе

Добавлено через 2мин.:

Единственное на чертежах нет резьбы под болтик восьмерку для фиксации эксцентриков.

Вот что у меня ( точнее у токаря, с моих слов и чертежей из ветки) получилось,

Шестерни - здесь ЛИШНИЕ!!!))), хорошо, что одна шестерня разборная...))) а так получается эффект "палка в спицы" - когда дрель вальцы хотят проскочить, а шестерни - нет , ... Итог - вся конструкция с сумасшедшим ускорением летит в необределенную сторону

На втулках с эксцентриком?

На втулках с эксцентриком?Dreamer85, 19 Мая 15, 06:01

Да, эксцентрики фиксируются болтами верхними

а при регулировки зазора шестерни не выходят из зацепления ?

с сумасшедшим ускорением летит в необределенную сторонуDreamer85, 19 Мая 15, 10:01

напиши поподробней что не так ?

а при регулировки зазора шестерни не выходят из зацепления ?prisadist, 19 Мая 15, 06:29

Зазор стоит...- на фото сверху три болтика - один - крепит ковшик-воронку- как она правильно называется...) а два других - упираются в эксцентрики  - их от руки зажимаем и все, главное чтобы зазор был одинаковый, по всей длине, чтобы валы были параллельны так сказать... По поводу шестерен - может угол зацепление , может пятно контакта ... - короче разогнали вальцы дрелью, начали сыпать перловку, вроде сначала все ок, а потом ФФФУУУУХХХХ.... Короче, если бы не было шестеренок - выльцы бы просто ведомая шестерня стала бы, а ведущая - вращалась бы.... Но шестерни этого сделать не дали .... Как итог - мы решили, что не безопасно это...)))

Как итог - мы решили, что не безопасно это...)))Dmitry Ivanovich, 19 Мая 15, 08:30

Надо использовать шуруповерт с трещоткой (патрон с трещоткой), вот и всех проблем. При заклинивании валов не оторвет ручки и станет безопасно, светло, солнечно.

шестерни надо было вынести за рабочую зону..так как возможно попадание зерна между зубьев.я так думаю

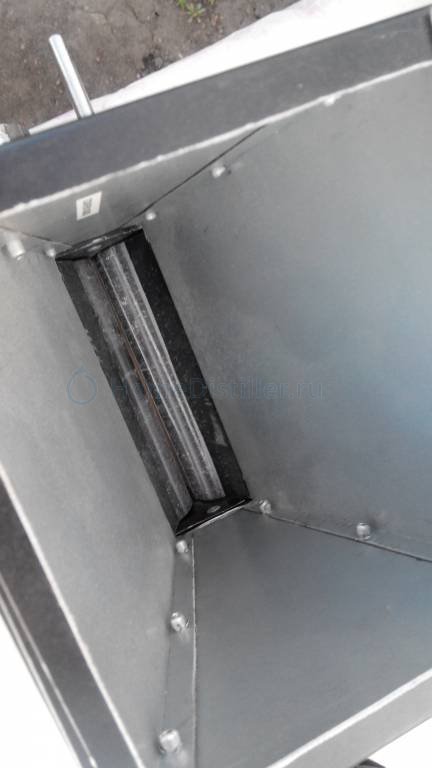

Потом сфоткаю воронку - она предусматривает НЕпопадание зерна в шестерни. А так либо шуруповёрт с трещеткой, либо ручной вариант, либо жестко закрепленная мельница и сила в руках при помоле) ну и тепло и солнце)

либо жестко закрепленная мельница и сила в руках при помолеDmitry Ivanovich, 19 Мая 15, 09:43

Я пробовал. В схватке шестеренчатых валов, человеческого разума, силы и болта - побеждает болт.

ORGANIZM,

В схватке шестеренчатых валов, человеческого разума, силы и болта - побеждает болт.ORGANIZM, 19 Мая 15, 09:45

А должен побеждать разум...

Выше отписывался. Ведущая шестерня просто надета на вал и поджата гайкой М16
  и законтрогаена такой же к которой приварена ручка. Ведомая тоже свободная посадка и подперта болтиком М6 под ключик 10. При нештатном заклинивании валов болтик тупо отворачивается и валы проскальзывают. Уже ловил винтик в зерне. Первый раз раз пять подтягивал ведомую и матюкался прчему процесс встал. Потом тупо решил перебрать мельницу и высыпал из нее уже полвинта со строганой уже шляпкой. Валы нержа накатка не пострадала. Теперь типа динамометрически затягиваю этот болтик крепления ведомой шестерни. Полет нормальный. Если не учитывать что при подаче зерна на всю ширину валов 200мм нужно применять можно сказать героическое усилие. Киллограмм наверное 10 на метр.

Надо использовать шуруповерт с трещоткой (патрон с трещоткой), вот и всех проблем. При заклинивании валов не оторвет ручки и станет безопасно, светло, солнечно.ORGANIZM, 19 Мая 15, 08:37

Не надо использовать шуруповерт.
Я свой уже навернул, не справляется он с таким усилием, как результат навернулась трещетка, вернее она стала постоянно трещать
А вот перфоратор в режиме сверления работает отлично

Добавлено через 4мин.:

прихожу к заключению, что изолента рулит

А вот перфоратор в режиме сверления работает отличноmike_75, 20 Мая 15, 08:20

Вопрос стоял о методе борьбы с заклиниванием валов, коллега. Отсюда и был предложен вариант с шуруповертом, применением трещотки. Чтобы шуруповерт не сгорал и не ломалась трещотка, необходимо и достаточно иметь чувство меры при помоле и соизмерять возможности инструмента с особенностями предстоящей работы. Подавать зерно медленно, по мере перемалывания, не по всей длине валов, а в среднюю часть.... не позволять себе засыпать полный бункер и подавать на всю ширину валов..... и давить радостно на педаль, как "курильщики" в "Водном мире". В общем, держать себя в руках надо. Так и перфоратор за*бать можно.  Я в электромонтажной компании работаю и у нас 22 монтажника, так молодые да рьяные ушатывают новую Макиту в течении месяца (в связи с отсутствием мозгов и технического образования).....т.к. налегают на бедный инструмент всем телом, щетки горят, смазка из редуктора по стенам херачит, а этим хоть бы что. Они вообще, видимо думают, что все инструменты устроены внутри по принципу айфона и достаточно перезалить прошивку или скачать приложение - всё наладится.
