самостоятельное изготовление вальцовой мельницы.

Всем привет.Подскажите нарезку зубьев на валах для мельницы: шаг и глубину нарезов. Валы будут 75мм.

Ребята,всем,кто заинтересовался моей мельницей,сообщаю о ходе работ...
wp_000014_2.jpg  wp_000017.jpg В настоящее время всё пока выглядит вот так...
Сделаны корпуса и предварительно выточены валы.
Валы длиной 90 мм.,Диаметр 37 мм.Сталь 45,калёные.Стенки полностью из латуни,между стенкой и валом шайбы из берилливой бронзы(для уменьшения трения.Есть отверстие для смазки.Каждая мельничка комплектуется крышкой из оргстекла,в которой каждый желающий сможет проковырять дырку для подачи зерна.(или могу сделать бункер,н это увеличит цену примерно на 500 р.)Цена,как и было заявлено ранее 3000 р.
Зазор между валами 1 мм,но возможны варианты.Решайте какой зазор оптимален.Две шестерни,33 и 27 зубьев.Мельница рассчитана на шуруповёрт,но оставлена лазейка и для мазохистов.На ведущем вале будет резьба М5.Куда,при известном умении,любой желающий сможет приладить ручку от мясорубки...
Мельницы будут готовы в конце марта,потому что с сегодняшнего дня я в отпуске,но все комплектующие отданы в работу...
Вроде всё написал..
wp_000013_2.jpgА так растачивались отверстия под валы))))))COLPAC, 26 Февр. 15, 17:09

Ну что там с мельницами? Если готовы готов приобрести.

Ну что там с мельницамиcrazy fog, 01 Апр. 15, 13:59

Мельнички делаются,осталось закалить валы,отшлифовать и вывезти с завода.Но форсмажоров дофига...Самому неприятно,что задерживаю поставки:-)

Самому неприятно,что задерживаю поставки:-)COLPAC, 01 Апр. 15, 14:36

Ну будем подождать.Благо есть чем молоть но больно муторное это дело на ручной молоть.Порой даже желание варить отбивает .Но мы держимся.

ручной молоть.crazy fog, 02 Апр. 15, 14:09

Моторчик не судьба приладить

Моторчик не судьба приладитьPDV, 02 Апр. 15, 14:35

Да кручу дрелью только долго получается на 3кг минут 30 уходит(пока намалол чашку ,пересыпал,потом насыпал солод )Она очень маленькая мельничка.Короче без слез не раскажеш

Моторчик не судьба приладитьPDV, 02 Апр. 15, 14:35

Это что за позиция? А аутентичность? Чем прилаживать моторчик, лучше пойти в ларек и пива купить.;) Я последнее время шуруповертом кручу. Минуты 3-4 5 килограммов.... Вручную обрыдло http://dic.academic.ru/...13/настоебенило
Жду мельницу от prisadist с элементами технического гламура, реализованную в мраморе. Ручку начинаешь крутить мраморную, с полированной нержавеющей крутилкой, слышно жужжание шестеренок редуктора, как в фонарике "жучок"......стартует плавно, инертно, как старые швейные машинки....Между началом вращения рукоятки и движением валов задержка в 3 секунды...... Специально сделано, как патентованный звук открывающейся zippo.......Для ценителей. Вращаешь.....заряжается внутренний аккумулятор, начинает светиться подсветка желтого, теплого цвета.....и звучит мелодия из Верди.... Вот уж получу удовольствие тада от ручного труда пивовара;)

ORGANIZM, Яки, в твоем исполнении, наверное, слово "да" состоящее из двух букв, занимает 10-12 строк))))

слово "да" состоящее из двух букв, занимает 10-12 строк))))Indi, 02 Апр. 15, 15:16

Именно так. Не люблю односложных людей. Нет. Не "не люблю", а они мне не близки. Бог придумал язык не для пользования дискретными командами типа "да", "нет", "и", "или". И язык русский никогда не был бы богатейшим, если бы все общение состояло из кивков. И, напоминаю, что человеческое общение - одно из самых важных звеньев в коммуникациях людей, в их развитии. Иначе для чего тебе пять лет в институте читали лекции, когда можно было дать распечатанный список вопросов и однозначных ответов в виде таблицы для заучивания и через неделю - экзамен, выпуск специалиста, который на вопрос о гидравлике машин в будущем, способен только промычать "да" по заученным в таблице данным. Без слов невозможно описать ни процесс, ни теорию. Я уж не говорю о дипломатии.

ORGANIZM, Смотри-ка, в 6 строк уложился. Неразговорчив сегодня

И язык русский никогда не был бы богатейшим, если бы все общение состояло из кивков.ORGANIZM, 02 Апр. 15, 15:20

Нет слов выразить восхищение,с удовольствием читаю твои перлы.Такое впечатление ,что окружающие как минимум родственники "Элочки -людоетки,, и это только те, кто матом неразговаривают. О этих я вообще молчу.А здесь  человек языком владеет

что окружающие как минимум родственники "Элочки -людоеткиPDV, 02 Апр. 15, 16:22

Я не имел этого в виду и с уважением отношусь к форумчанам.

Я не имел этого в видуORGANIZM, 02 Апр. 15, 16:27

Это мои слова,а потом о присудствующих не говорят. А если быть совершенно точным, это я о своём окружении. Бабушка была преподователем литературы,с детства ожкружающее общение уши резало. Если человек пишет коротко,на это есть причины и чего не говорит о культуре или воспитании.

Добавлю свои 5 копеек

В связи с кризисом купить мельничку не представляется возможным.
Долго думал и решил делать самостоятельно.

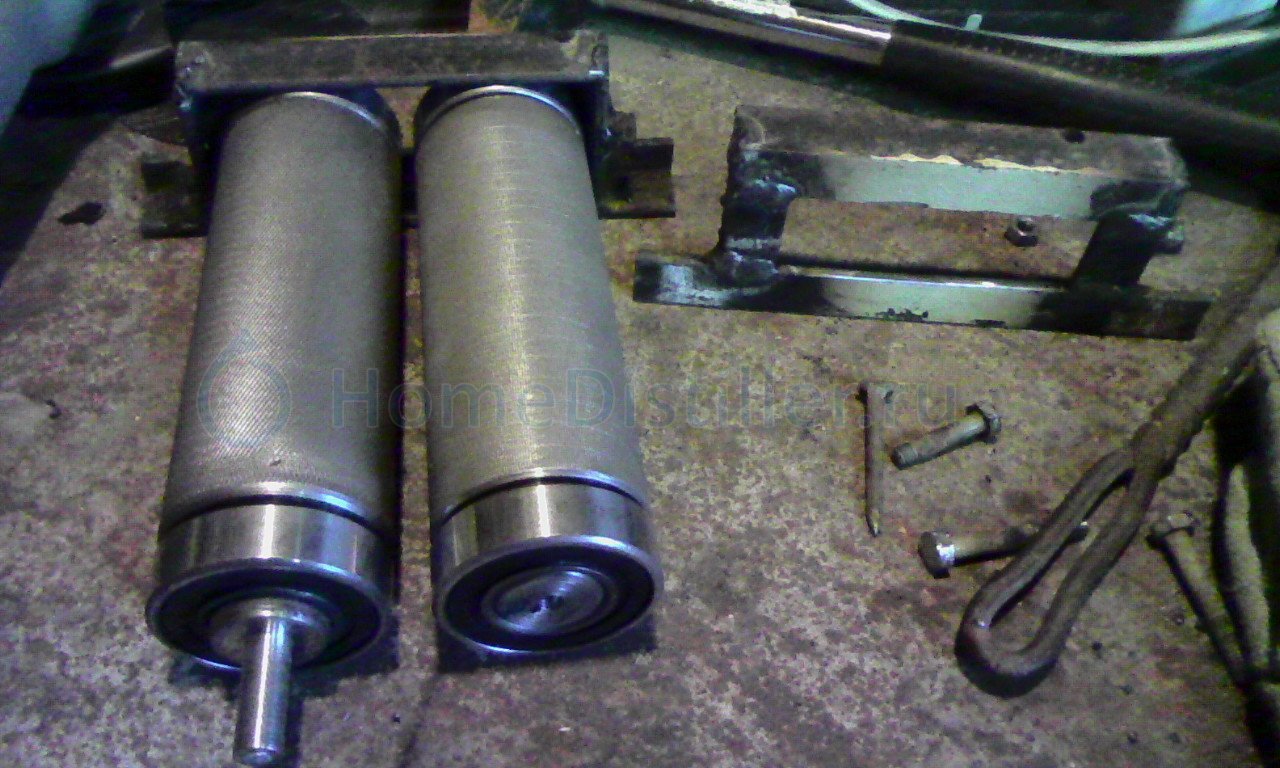

У дяди Васи за бутылку самогонки заказал вальцы.
Причем в прямом смысле "за бутылку"

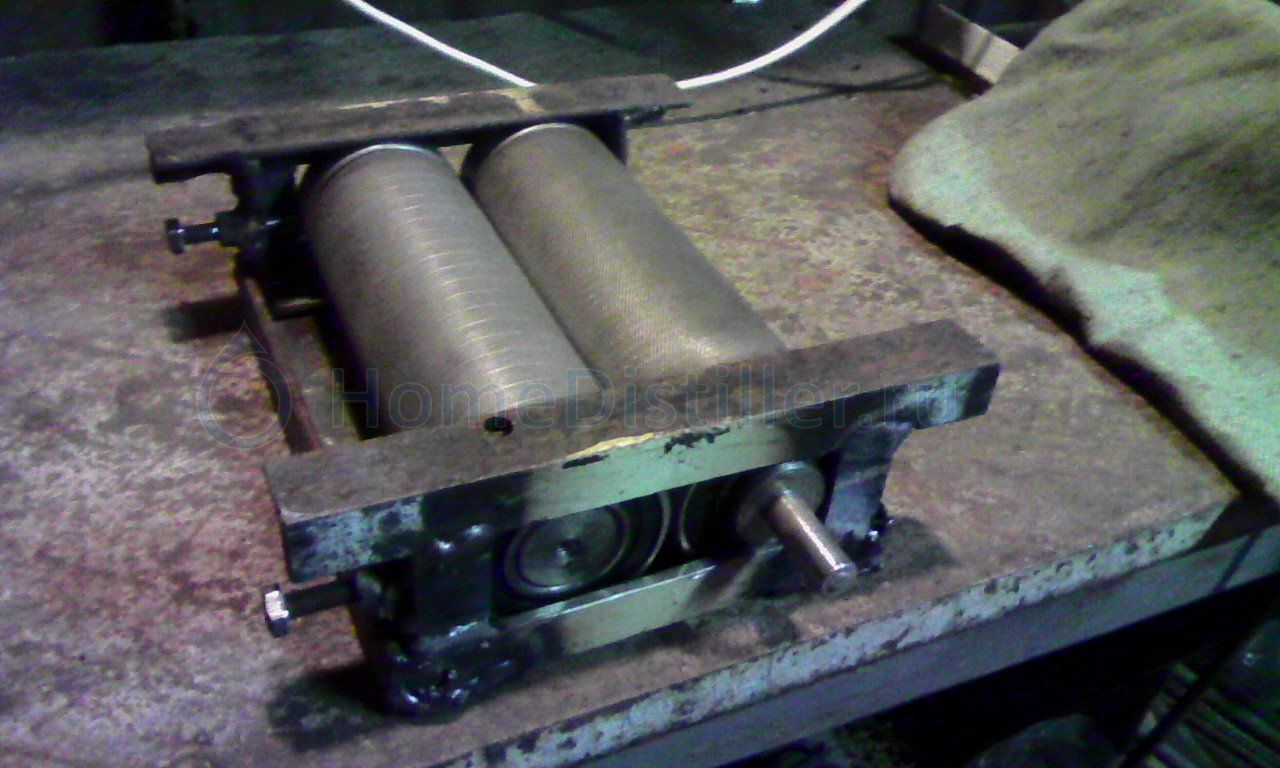

Сварил рамку из уголков

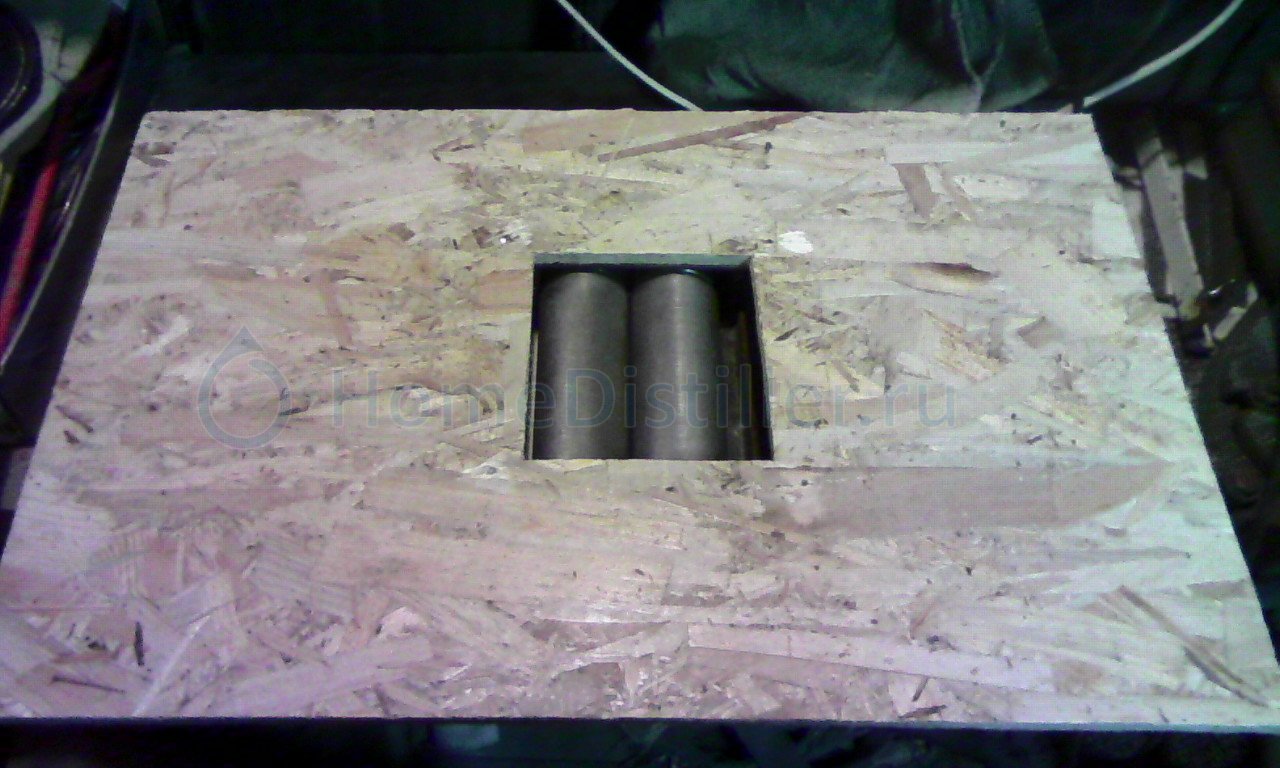

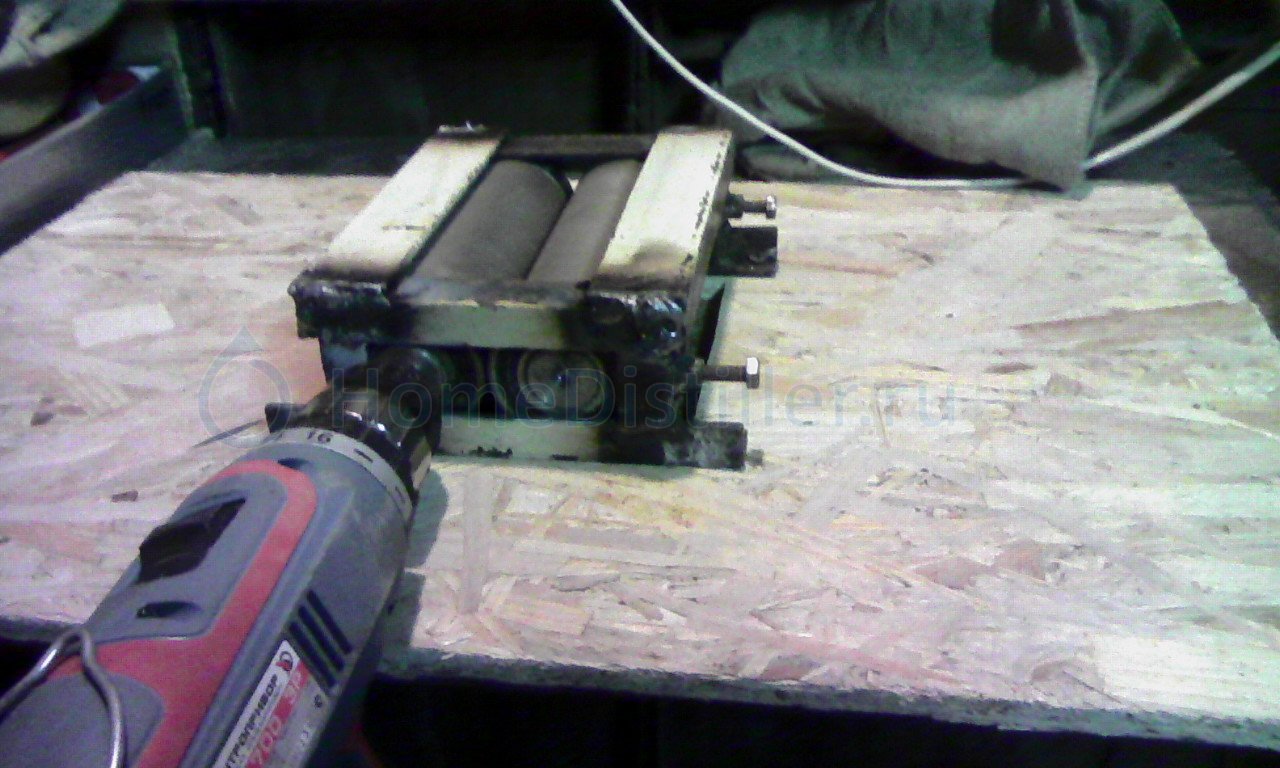

прикрепил саморезами к фанерке

результат помола

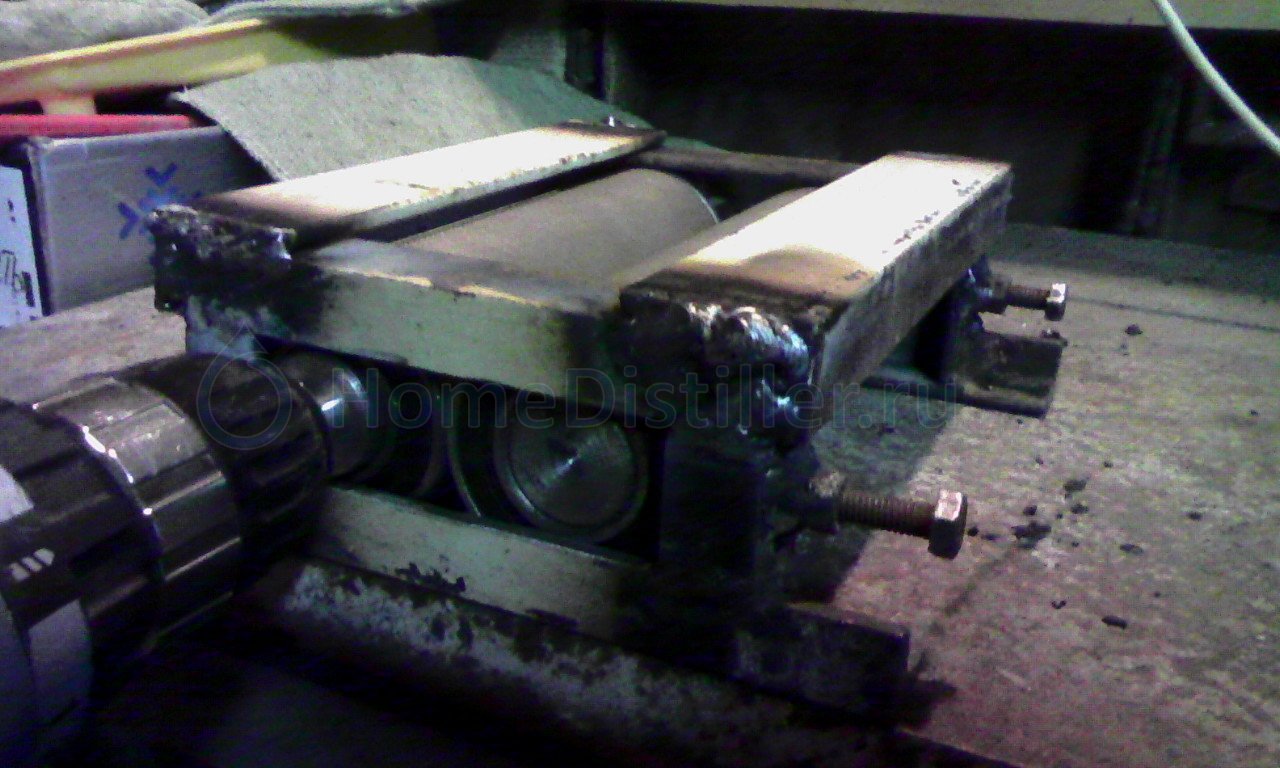

Регулировку осуществляю с помощью двух винтов упирающихся к подшипникам.
Изначально думал, что вращения ведущего вала будет достаточно, но солод проскальзовал и не дробился.
Пришлось на ведомый вал намотать изоленты и он пришел в зацепление
Результатом доволен на 100%

Валы будут 75мм.серёга 25, 30 Марта 15, 07:07

серёга 25,75мм. это диаметр или длинна вала.

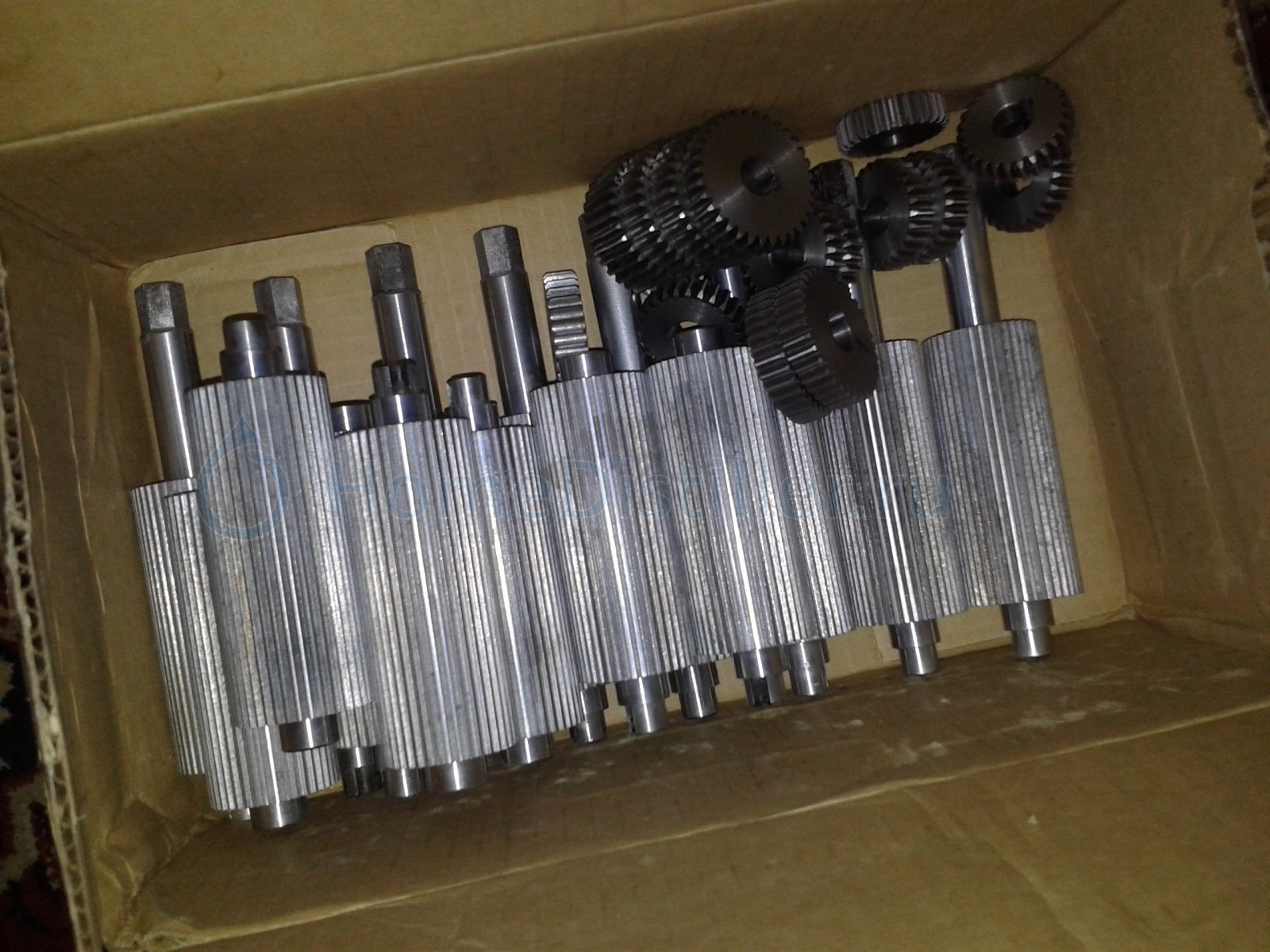

Всем заинтересовавшимся сообщаю:мельницы в процессе сборки,комплектующие у меня дома.Две мельнички собраны и испытаны,но нужно кой-чё доделать.Доделать смогу только в понедельник на заводе.Мельницы работают,всё крутится и мелет.

Это сообщение пишу для самых нетерпеливых.Всем,кто писал в ЛС,сообщу дополнительно,ну и приоритет в очерёдности естесно...

Всем заинтересовавшимся сообщаюCOLPAC, 18 Апр. 15, 15:33

А какая цена?

Вроде как трёшник озвучивал?

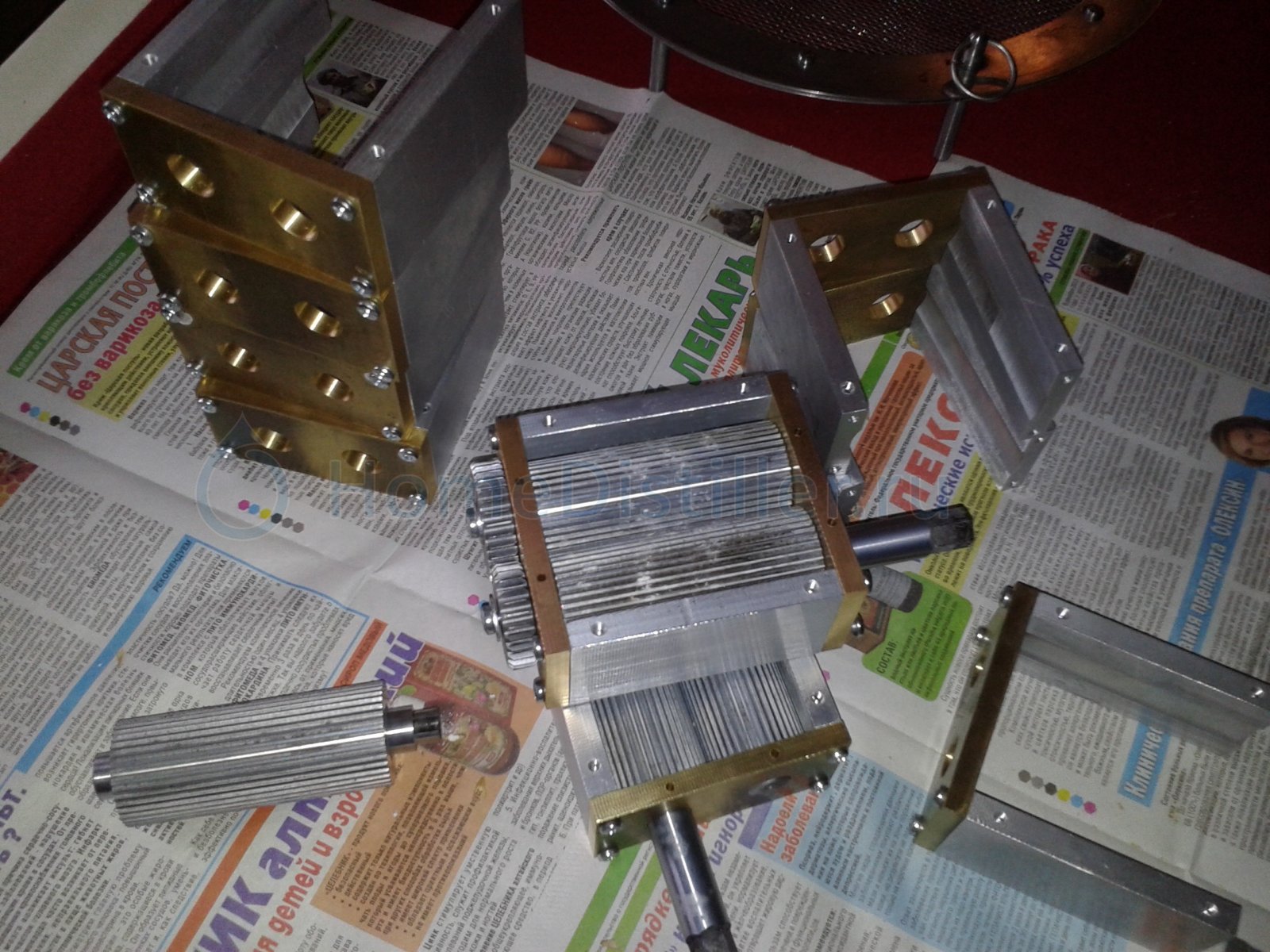

Всё доделал [Мельница для солода]

Всё доделалCOLPAC, 22 Апр. 15, 07:41

Молодец.
1. Шестерни прикрыть кожухом для предотвращения травматизма.
2. Шестерни с разным количеством зубов - валы будут рвать зерно а не мять, оболочка будет мелкая - проблемы с фильтрацией и танинами.
