самостоятельное изготовление вальцовой мельницы.

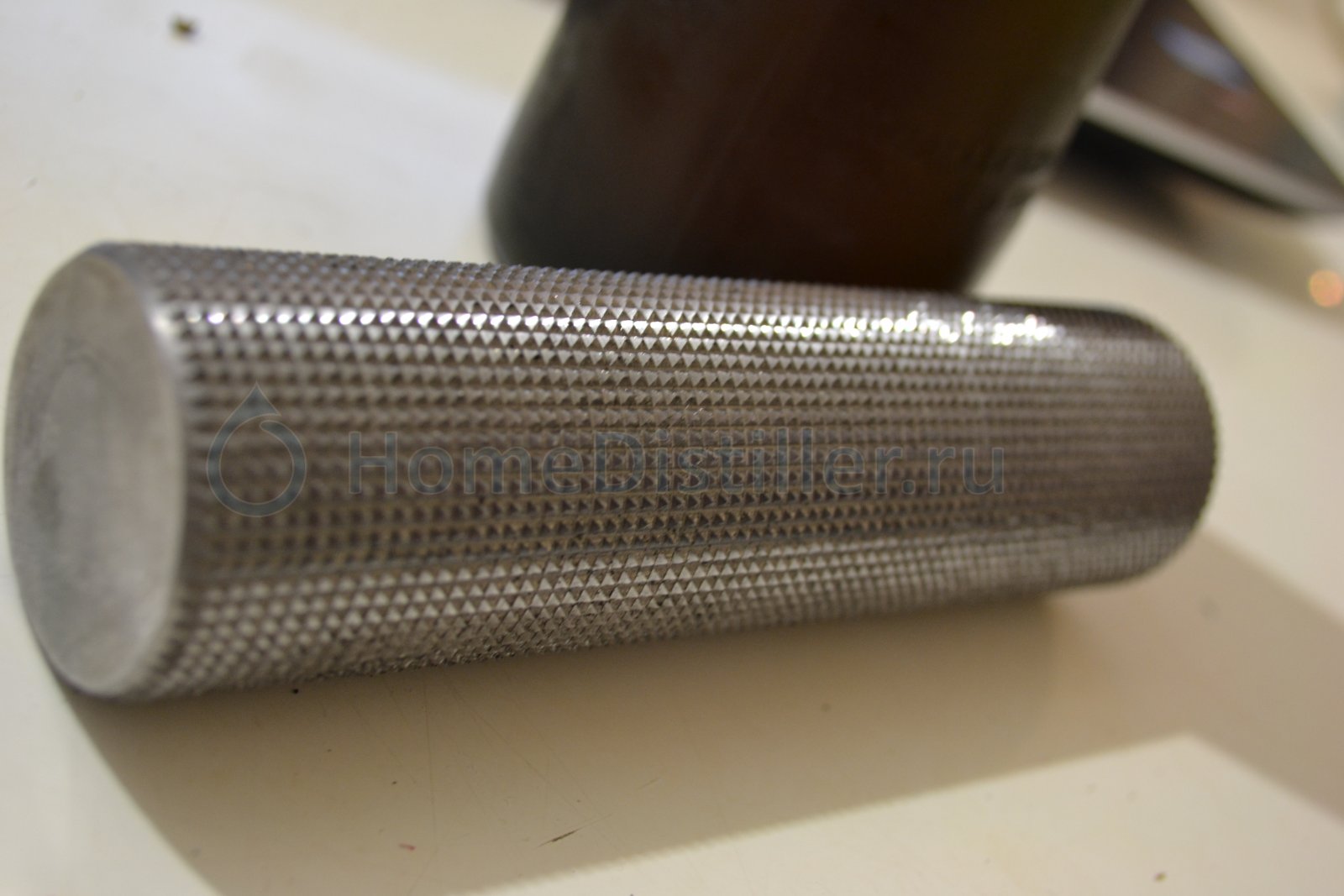

gogolzmej, [Самостоятельное изготовление вальцовой мельницы. Страница 40] вот здесь его мельница, рабочая, а та что пару постов выше - первая, эксперимент, так сказать. Или ты и на той тоже увидел только ромбы? Как по мне - там отличная пирамидальная (красивое словечко) фактура.

pavlik_by,  Там вообще супер . Не знаю , зачем тогда последний вариант ?

gogolzmej, первые пробные образца, кагда есть из чего делать, но нет технологии. У меня таких тоже две есть (но там неудачная инициатива исполнителей). Последние две уже рабочие. Но поиск продолжается.

Люди добрые, скиньте пожалуста "рабочий" чертеж 2-х вальцовой мельницы.
Вчера целый вечер курил ветку, но так и не нашел подробного чертежа. Ссылки на первых страницах не работают уже(
Как раз сегодня планировал встречу со знакомым токарем, а чертежи не нашел....

скиньте пожалуста "рабочий" чертеж 2-х вальцовой мельницыitalia88, 10 Марта 15, 11:31

Ишь чего захотел,а нету таких:-):-)
Я сам замучился искать и не только на форуме,но грамотного чертежа не нашёл.Пришлось самому конструировать.Соображай из наличия материалов.Например,если ты мечтаешь о нержавеющих валах,диаметром 50 мм,да ещё чтоб закалить можно,а материала такого у тебя нету,что толку в чертеже??
Делай 40-50 мм,длиной 100,если длиннее,то нагрузка возрастёттрукой может и провернёшь,а вот дрель встанет..
Нюансов дофига...Регулируемый зазор,зависимые валы,профиль накатки-насечки..Я сейчас делаю зазор 1 мм.

Люди добрые, скиньте пожалуста "рабочий" чертеж 2-х вальцовой мельницы.italia88, 10 Марта 15, 11:31

Тут тебе Деды Морозы, что ли?;))))))) Видишь? Жмут люди добрые. Ну, как бы они добрые, но это ж интеллектуальный труд....по аналогии с антиквариатом (фанерными шкафами 60-х годов, выставляемыми на авито, как раритетная роскошь для коллекционеров, по ценам однокомнатной квартире в Мытищах)....Отсюда вывод. Берем готовую мельницу у друга, даем токарю и просим сделать копипаст.

Есть вот такие чертежи,может подойдут.

Поеду сегодня к токарю на первую беседу, т.к. сказать. Посмотрим, что вообще он мне скажет.
Материалы будут его, пока понятия не имею, что у него будет в наличии.

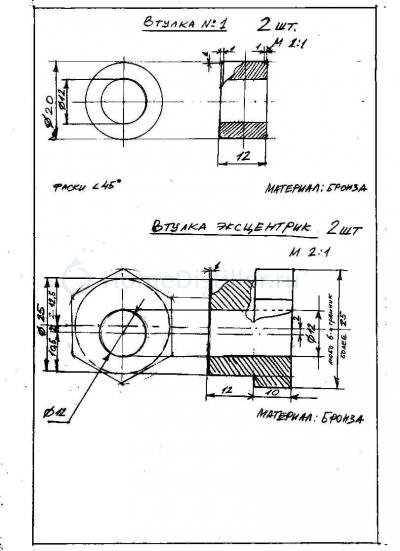

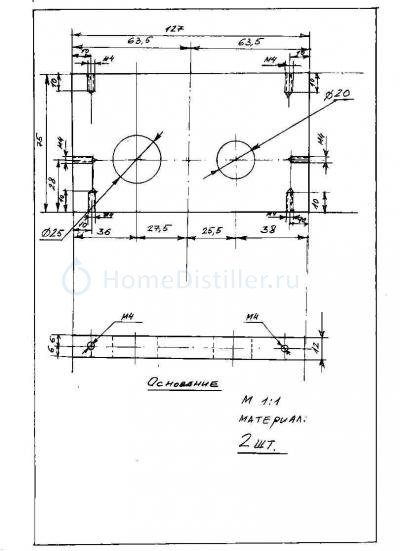

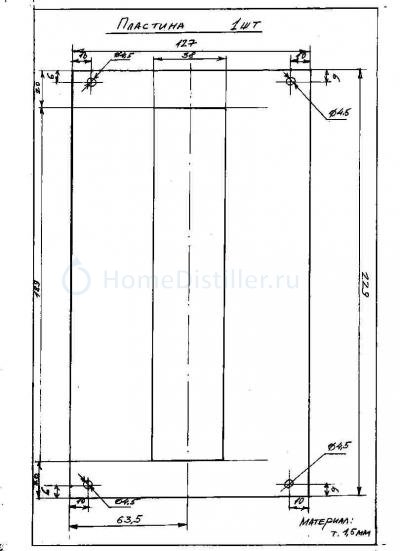

Выкладываю те чертежи, которые мне удалось найти. Может кому-то помогут.
П.С. чертежи не мои, мне не принадлежат. Владелец - извини,если что.

Добавлено через 1мин.:

Месх, спасибо!  Сейчас посмотрим

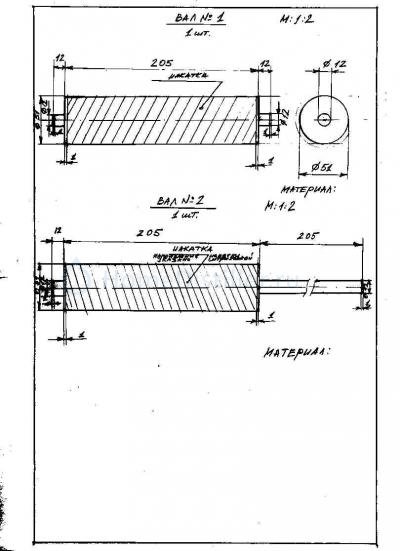

я токарю отдавал такой чертеж, это только валы, под 201 подшипник

Добавлено через 1мин.:

и результат

Добавлено через 2мин.:

чертеж корпуса, сорри за безобразные цвета, вынуто из автокада, оригиналов уже нет

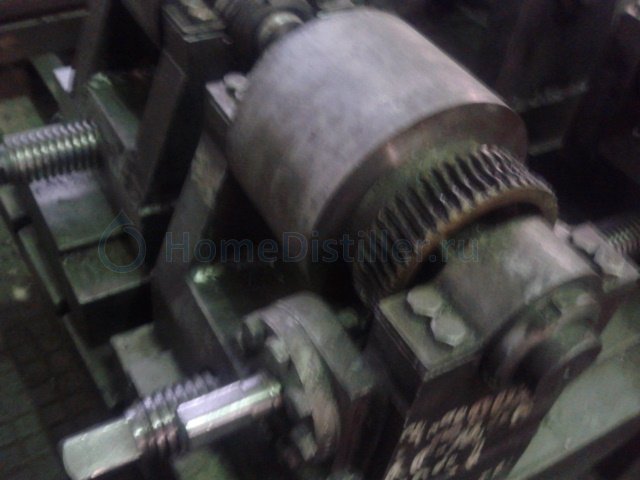

Вот готовая вальцовая на глаза запнулась. Только регулировка зазора от 5см. А так то даже накатка есть.
А так то если связать валы червяком с разным шагом то можно трех зайцев. И редуктор подходящий и валы раздвижные и скорости вращения разные. Для эксклюзива.

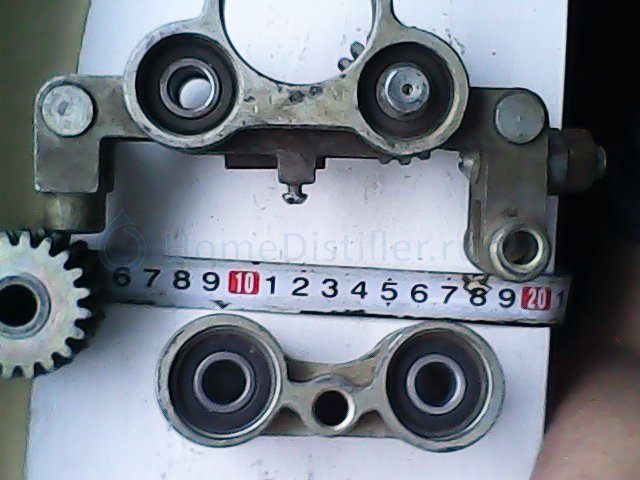

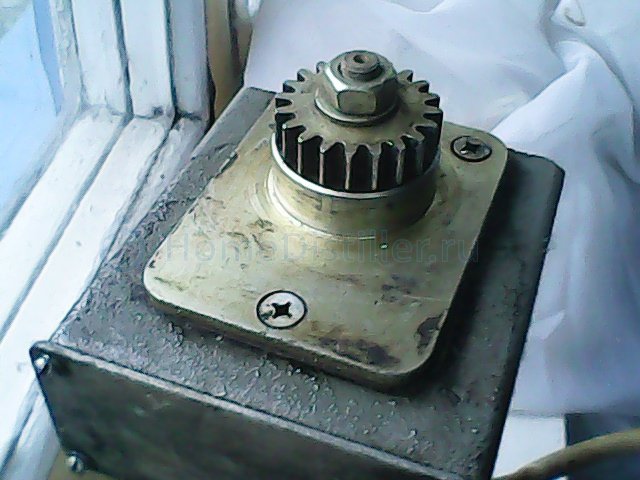

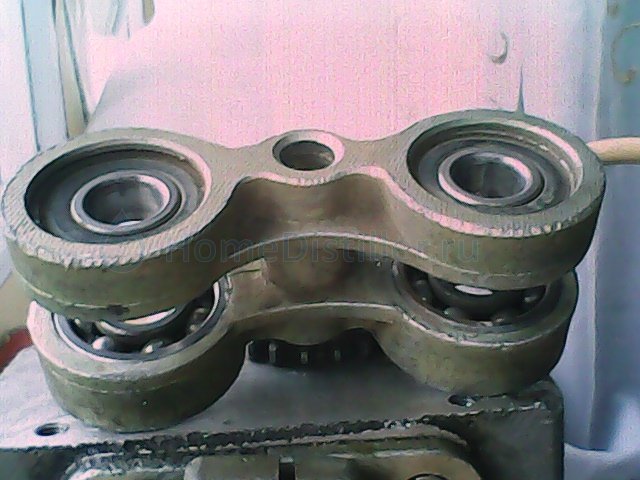

всем добрый вечер ..есть двигло  с редуктором отдракона и механизм протяжки сварочной проволоки ..на вскидку готовые вальцы..только сомнения берут двигатель 120 ват мощность хватит ли его ..а с другой стороны можно регулировать обороты ..хороший вариант под перистальтику ..в общем прошу совета как лучше сделать.

Добавлено через 3мин.:

img width=640 height=480]https://cdn.homedistil.ru/fs/1503/24/19303.242786.jpg[/img]

Добавлено через 2мин.:

Добавлено через 2мин.:

256.jpg[/img][/url]

Добавлено через 2мин.:

http://files.homedistiller.ru/...ls/img_20150317

Добавлено через 2мин.:

http://files.homedistiller.ru/...ls/img_20150317

Добавлено через 1мин.:

http://files.homedistiller.ru/...ls/img_20150317

Добавлено через 4мин.:

чё то с фотами туплю

Добавлено через 1мин.:

http://files.homedistiller.ru/...ls/img_20150317

Добавлено через 10ч. 52мин.:

/img

Добавлено через 10мин.:

https://cdn.homedistil.ru/th/1503/24/19303.242780.jpg

Добавлено через 1мин.:

http://files.homedistiller.ru/images/#

оцените пожалуйста фрезеровку валов

оцените пожалуйста фрезеровкуprisadist, 25 Марта 15, 18:33

Отличный вал!Только ось где???Как это будет крепиться-крутиться???
Хотя достаточно только продольных пазов:-):-)

это токарь образец сделал просто )

Тут одной токаркой дело не обошлось.
Без фрезеровки и делительной головки, продольной проточки не сделать

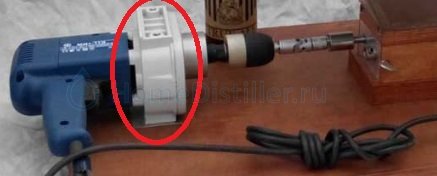

Не знаете, что использовано на фото для крепежа дрели, приводящей вал мельницы?

Какие-то ПВХ-фитинги?

она снизу прикручена болтами, дистанционную прокладку видно

она снизу прикручена болтами, дистанционную прокладку видноKD, 26 Марта 15, 11:16

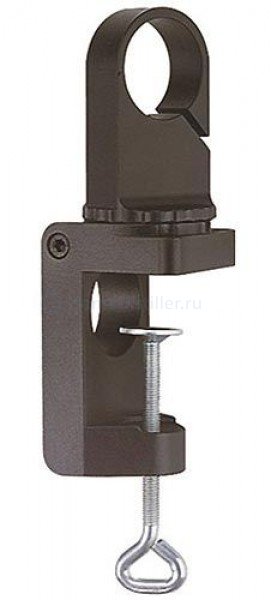

А сам держатель, который дрель фиксирует? Непохоже на заводской крепеж, как в станинах используют. Тут что-то кустарное, хочу понять что)

Или перефразируя вопрос - чем он крепит вместо этого)

Как раз заводская обойма и есть
к ней ручки прикручивают
http://premium.shop.by/images/Mikser_Phiolent_MD1-11E.jpg

Не знаете, что использованоFlintEastwood, 26 Марта 15, 10:51

Посмотри хомуты для пластиковых труб.Они есть разного диаметра,может и подберёшь что-нить для своей дрели.
