самостоятельное изготовление вальцовой мельницы.

Ты бы выложил видос когда все охренительно работает,чтоб сразу захотелось ее заиметь,а так мучения одни видны.FOX65, 30 Дек. 15, 09:52

Вот , пожалуйста, как и обещал - доработанный вариант...)))

не пинайте сильно, если что...)))

ну короче нормальная мельничка !

L29, На такую же трубу мне токарь сделал накатку. Вальцы какой длины нарезал и оси из чего делать будешь? У меня есть трубка нержавеющая 14 и 22 мм. Остановился на диаметре 22. Боковины вальцов будут из нержавейки 5 мм, а ты что планируешь?

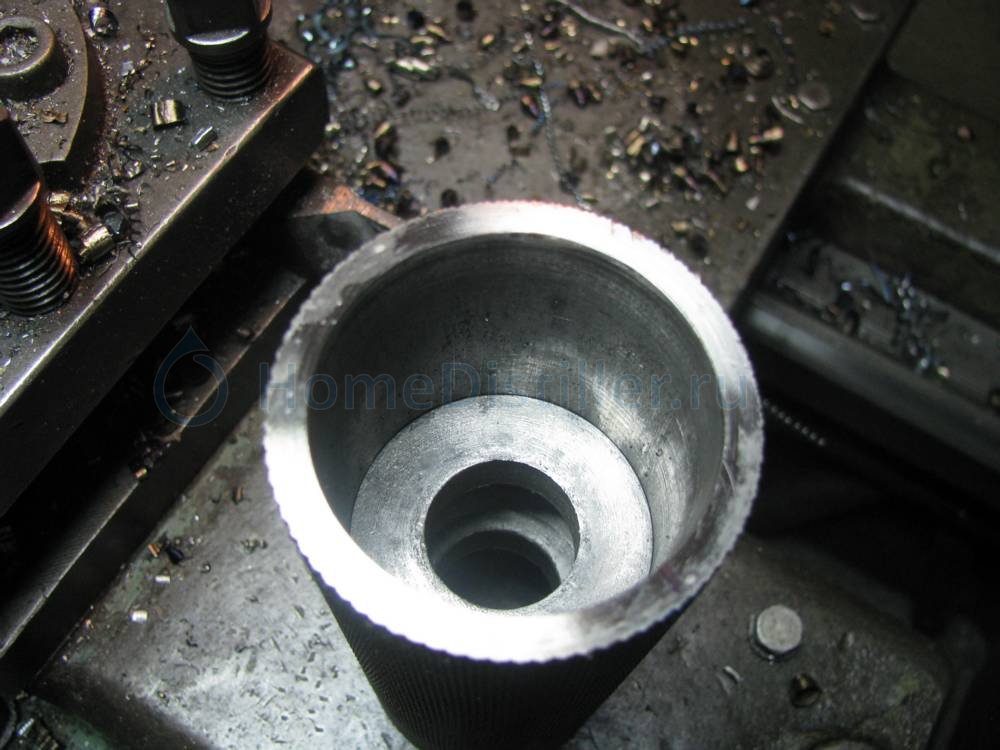

У меня труба 60мм. Длина вальцев получилась 150мм. Сегодня выбрал время и позапрессовывал кольца-вкладышы в трубы, по 3 шт в каждую. Не знаю, может и лишнее, но думаю, что это всё-же выровняет саму трубу, если есть элипс.

Кольца-вкладыши и заглушки-оси поточил с черного металла, который был под рукой. Заштифтовал и проточил под подшипники.
У нас проще дюраль для боковин найти, чам нержавейку. Поэтому буду с Д16 делать. Но сейчас фрезерный занят, через пару дней, думаю, начну фрезеровать.

L29, Если мельница на подшипниках - значит регулировки зазора не будет?

Макс Кёниг, регулировку зазора можно обеспечить элипсными отверстиями гнезд подшипников одного из валов и упорными винтами, вкручиваемыми в торец боковины.
Можно и эксцентрики для подшипников сделать.
Полистай тему, были фото.
Как вариант - сделать без регулировки, но нужно попасть в нужный зазор для нужного сырья.

элипсными отверстиямиBill, 03 Марта 16, 05:27

Это наверно не очень хорошо.

Да, строго говоря, это не эллипс, а два отверстия со смещенным центрами в горизонтальной плоскости на величину регулируемого зазора.

значит регулировки зазора не будет?Макс Кёниг, 02 Марта 16, 23:35

Регулировка будет на нижний вал, верхние не будут регулироваться.

Можно и эксцентрики для подшипников сделать.Bill, 03 Марта 16, 05:27

Так и планировал делать. Но есть вопрос. Говорится о регулируемом зазоре между нижним валом и верхними. Чтобы этот зазор был одинаковый, нижний вал нужно расположить строго по центру 2-х верхних. Эксцентрик не даст перемещения строго вверх-низ, а будет некий радиус. В итоге - разные зазоры между валами.
Или этим можно принебречь?

Да, парни, меня тоже интересует этот вопрос. Зазор между парами валов первый верхний - нижний и второй верхний - нижний должен быть одинаковым или наоборот разным, чтобы в одну сторону летела дроблёнка, а во вторую оболочки. Если что над вопросом не смейтесь, в голове на счёт темы помола зерна на пиво на вальцовой мельнице ещё очень сыро.

Все верно, при регулировке зазора эксцентриками, рабочий зазор будет увеличиваться быстрее чем зазор между ведомым верхним и нижним валами

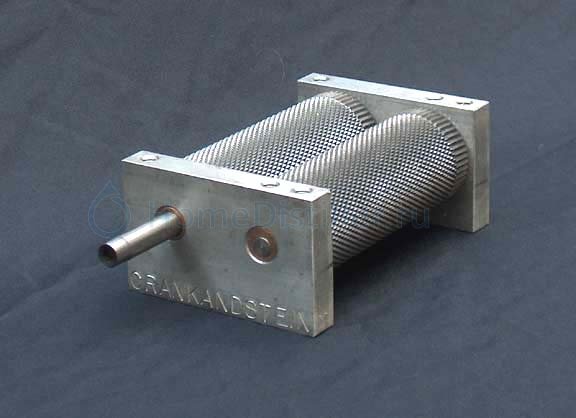

Поясните, пожалуйста, кто-нибудь, как держится конструкция мельницы. Посадочное отверстие под втулки просверлено не до конца и ближе к валам оно имеет диаметр вала, вследствие чего втулка не проходит внутрь мельницы? тогда как валы держатся во втулках?они расклепаны снаружи чтоли? если так, то как менять втулки, когда износятся..

Chad4, Никак не держится . Левой рукой прижимаешь к животу , придерживая коленом . Правой крутишь ручку и засыпаешь солод . Да , конструкция вихляется . Зато бронзовые втулки плотно сидят , не выпадают , вообще засада была бы . )))

Да , конструкция вихляется . Зато бронзовые втулки плотно сидят , не выпадают , вообще засада была бы . )))gogolzmej, 04 Марта 16, 07:47

так ведь если валы во втулках свободно сидят и их хвостовики не расклепаны снаружи или не закреплены еще каким-либо образом, то валы могут выпасть из втулок, точнее, стенки могут отпасть от каждого вала? или они и так выпадают, если мельницу на торец перевернуть, но в нормальном положении работают?

Chad4, меня тоже занимал этот вопрос)))Она не разваливается наверное потому,что должна работать вместе с прикрученным бункером и основанием.Я делал проще:прикручивал две боковые стенки.

Она же в таком виде как полуфабрикат.
Потом свяжется бункером боковинами и низом.

Прочел всю тему и три дня назад заказал вальцы по своим эскизам, сегодня с утра привезли. Диаметр 50 мм, хвостовики 12 мм под посадку подшипников 201-х, накатка 45 градусов довольно глубокая получилась, длина 120 мм, сталь 45 без калки. Вот жалко чертёжики с первых станиц не загружаются после падения форума. Собственно нужно было глянуть эксцентриситет в шайбе. Но сделаю пока с фиксированным зазором, что бы отработать конструкцию ну и солод и варка уже простаивают, а это не гуд. Жалко и последние конструкции не удалось поглядеть от уважаемых дистиляторщиков и пивоваров. Завтра надеюсь запилить основной узел, а может и бункер успею склепать.
Вопрос - а рукоять для вращения какой длины сделать, что бы комфортно руками крутить? А то уменя всё по вечерам вся движуха, дрель особо не влючишь.

рукоять для вращения какой длины сделать, что бы комфортно руками крутить?Саша59, 12 Марта 16, 20:19

Чем больше рычаг, тем легче крутить, но и больше амплитуда для руки. Экспериментально, наверное, подбирать прийдётся.

http://www.conveermash.ru/catalogue/?catalogue_id=14 Вот, может кому полезно будет. Сам думал из этих валов сделать.

Вот такой вопрос.
Ширина окошка в бункере, через которое солод поступает на вальцы, имеет значение?
Озадачился после вчерашних испытаний новой мельницы. Частенько зерно не захватывается валами. При увеличении зазора в валках такого нет, но и помол бывает крупноват.
И сам бункер маловат, кило полтора всего входит. Переделывать буду однозначно, вот и выясняю сразу все тонкости.
