самостоятельное изготовление вальцовой мельницы.

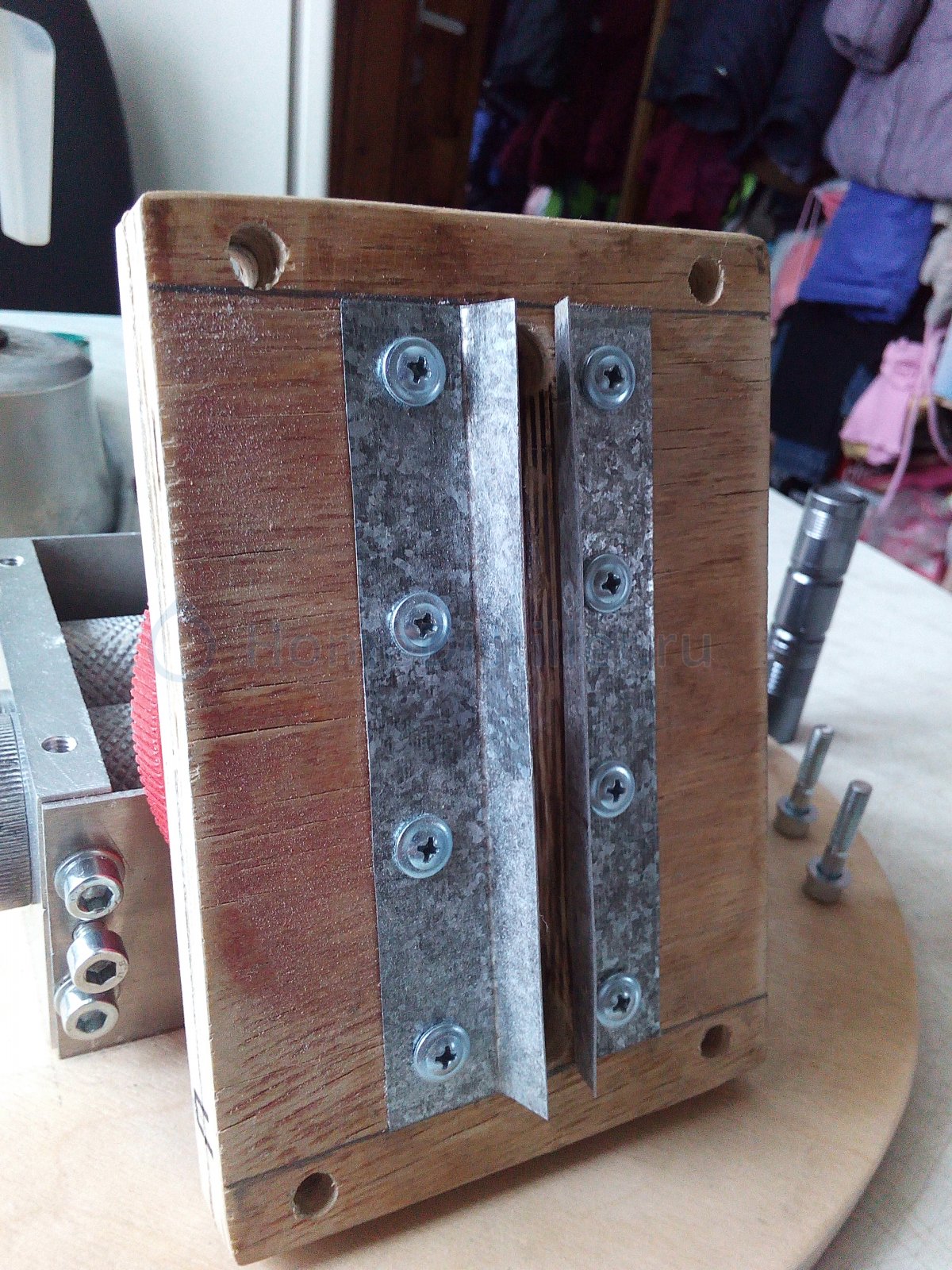

VladimirPivovar, Не туго крутит ? Слишком широкая прорезь подачи , нет ?gogolzmej, 06 Янв. 16, 09:57

нуууу, немного есть такое дело конешно...пробовал дрелью-ни о чем,шуруповертом-легко...но можно подрегулировать зазор направляющими так то

VladimirPivovar, Можно для пробы просто по бокам пластырем подлклеить . На красной крышке .

VladimirPivovar, Можно для пробы просто по бокам пластырем подлклеить . На красной крышкеgogolzmej, 06 Янв. 16, 11:35

Попробуем!...я ж ашо только первый помол сделал...я в НП готовые наборы брал,уже с помолом
...подрегулируем,подпилим...


Добавлено через 10ч. 14мин.:

Слишком широкая прорезь подачи , нет ?gogolzmej, 06 Янв. 16, 09:57

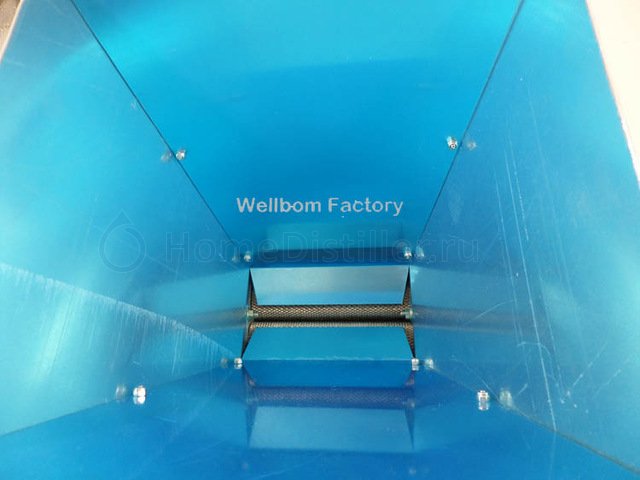

смотрел,сравнивал китайщину,ведь там подача зерна с учетом бункера тож не слабая,дык у них вальцы 28мм. и судя по отзывам все в восторге от помола,у меня диаметр 40...думаю,зазор подачи сойдет,ежли сделать меньше масса давить не будет и получится как с последней фракцей,насыпал ,не захватывает...надавил,пошло молоть...хотя не знаю,поэксперементирую

VladimirPivovar,
можно картинки с размерами...

Ответ #1491: Вчера в 21:06 VladimirPivovar,
можно картинки с размерами...vag377, 16 Янв. 16, 21:06

...а нет размеров,все делалось по исходникам,т.е подшипники,метал,а далее установка токарю,шоб на все хватило!...в моём случае хватило...и даж получилось..есть чертеж по которому токарь ваял...

Добрый день! Готовлю оборудование к первой варке. Собрал мельничку из подручного мусора и с нулевыми затратами. Корпус сварной из Г- образных половинок. Внутри валок из зубчатого шкива помпы легкового авто с приваренным валом. Вал тупо скользит в стенке, т.к. с механикой знаком то считаю потшипники и втулки здесь излишеством, думаю даже металл по металлу пару тон солода измелят без износа    . Ответный валок гладкий и регулируемый, сделан из натяжного ролика ремня помпы с подшипником во внутреннее отверстие которого приварена ось с резьбой на конце. Ось вварена со смещением от центра для регулировки. Фиксируется гайкой на одном конце прижимом внутренней обоймы через проставку к стенке. Есть фото но не понял как выкладывать...

Внутри валок из зубчатого шкива помпы легкового автоавтоэлектрик, 10 Февр. 16, 17:44

Это что, у тебя длина или ширина(не знаю как назвать) валов около 20мм??? Сомнительно что то...
Нее, молоть то может и будет.., только какая производительность получится?

Есть фото но не понял как выкладывать...автоэлектрик, 10 Февр. 16, 17:44

Нажимай " Добавить изображения и файлы " над полем где сообщение пишешь, "обзор" и "загрузить" и отправить сообщение.
Выкладывай, интересно глянуть!

Вечером приду домой скину фото и рисунок. А кнопка изображений правда появилась... Глюкнуло что-то по вечеру...

Добавлено через 6ч. 49мин.:

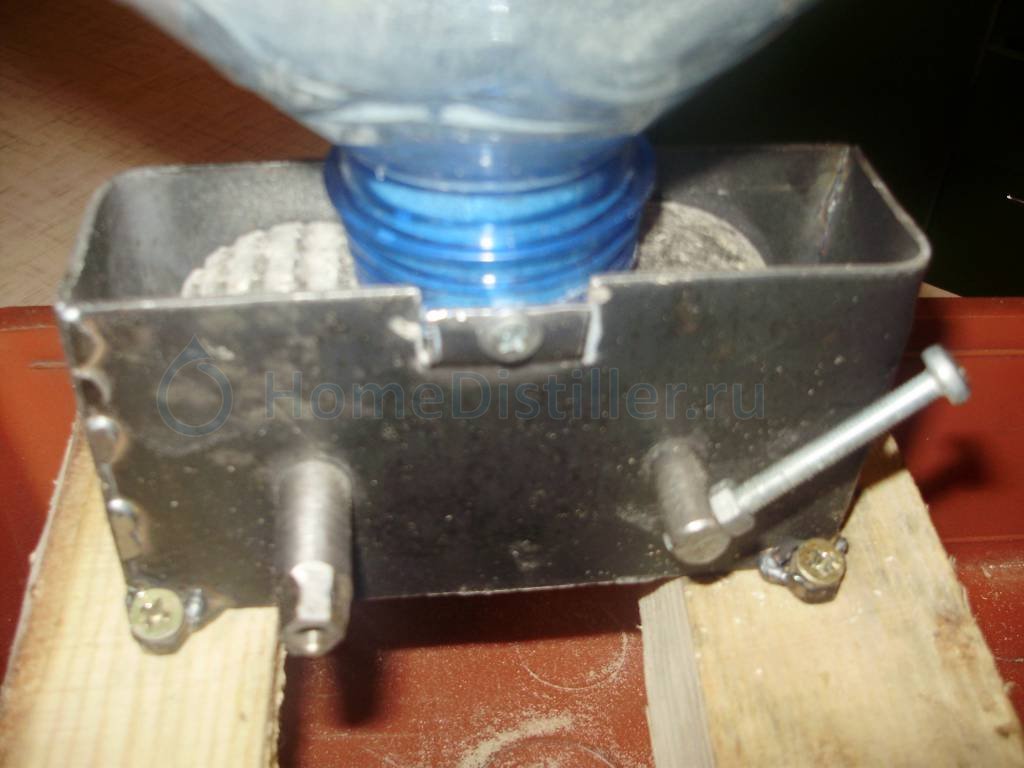

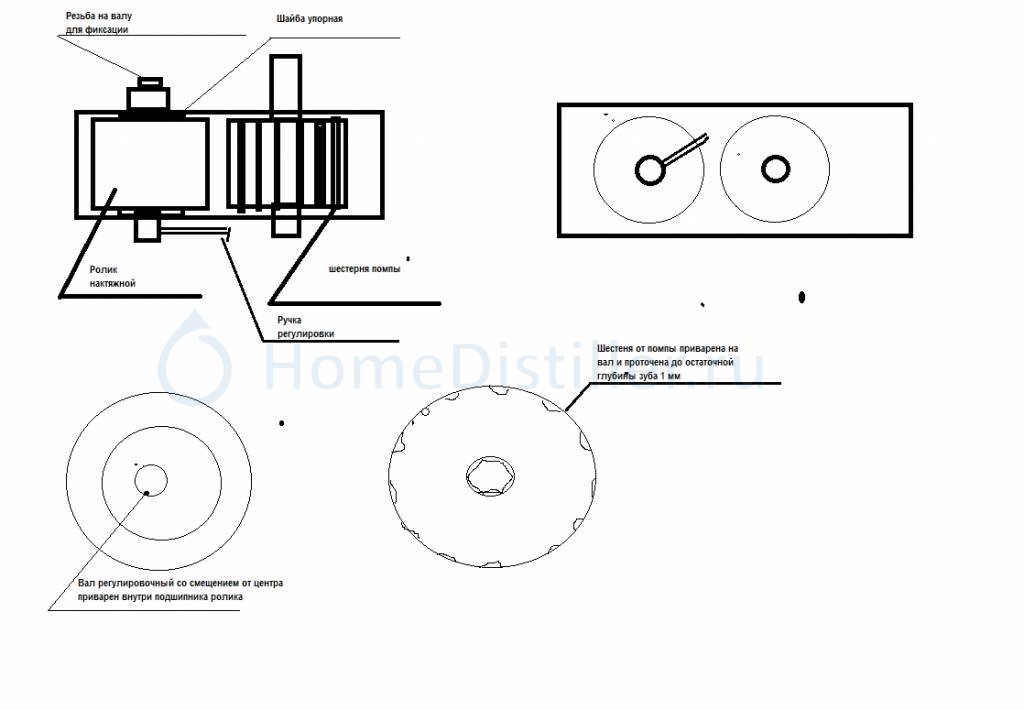

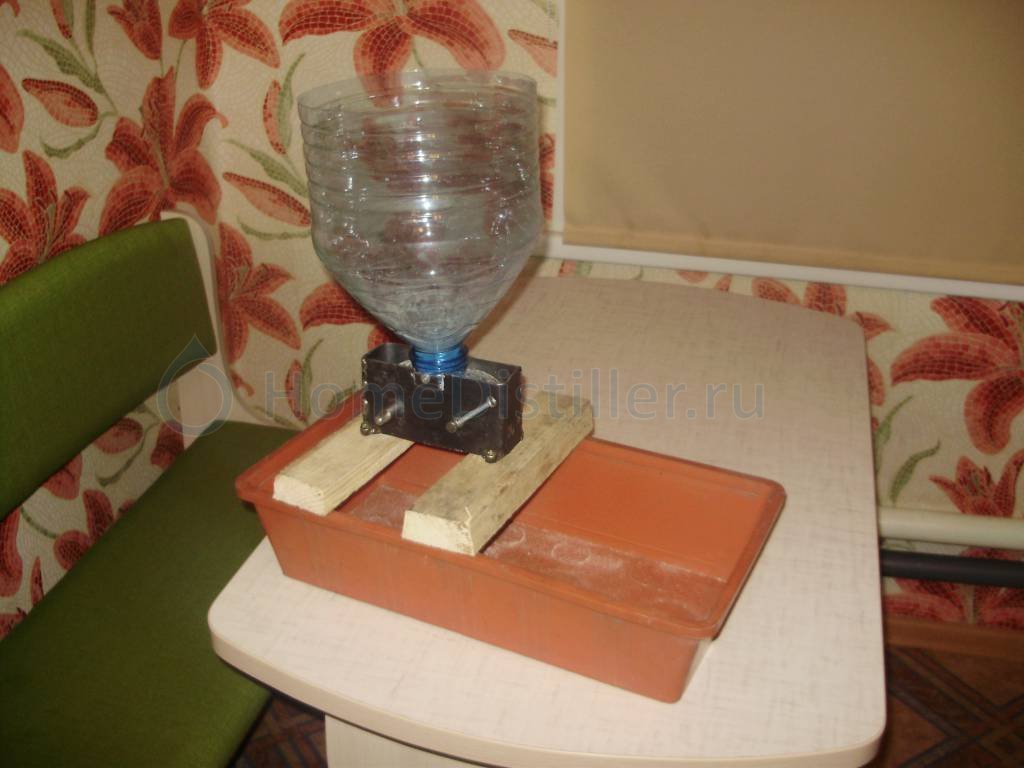

Ну вот как и обещал две фотки и эскизик. Скорость помола получилась 1 кг 1,5 мин. Для моих будущих обьемов само-то. Степень помола как на многих фото здесь. Муки мало, шкурки целые,некоторе зернышки кажутся целыми, но распадаются при легком нажатии. Молол шуруповертом. Завтра буду варить первую варку в мультиварке.

Ахренеть!...не,ну я конечно тоже на автомеханизмы смотрел,например на КПП,там много интересных шестерен...но такое...как говорит молодеж,респект и уважуха!...хотя рассматривал вариант из якорей электромоторов в своё время,ну так,по быстрому...

Это что, у тебя длина или ширина(не знаю как назвать) валов около 20мм??? Сомнительно что то.zolikк, 10 Февр. 16, 20:14

Так с моим расходом пойдет. А кто хочет может валы в 2 - 3 раза длиннее сделать и набрать пакет роликов- шкивков. Буде вам производительность. Просто получил доступную, простую и бюджетную конструкцию собираемую из запчастей любой сто-шки + минимум сварки и токарки (хотя при неимении токарки ей можно пренебречь - сноровке и наждаку подвластно все)

Скорость помола получилась 1 кг 1,5 минавтоэлектрик, 11 Февр. 16, 08:51

Ну в общем не плохо.., для 30-50л. Молодец!!!

буду варить первую варку в мультиварке.автоэлектрик, 11 Февр. 16, 08:51

Ты пошутил...??? ДВА литра варить собрался??? И КАК в мультиварке???

Та нет не пошутил... Хочу, пока доделываю основное оборудование, провести маленькую варку 3.5л - посмотреть, подумать, пробу йодную сделать, на ошибки и затыки в малом глянуть.

Если уж решил микроварку делать делай в ведре эмалированном(думаю в каждом доме найдётся) и мультиварка целее и обьем поболее хоть не рюмкой пробовать будешь

А давайте поговорим о приводе на вальцовку.
Не, ну понятно, что лучше всего Фиолент МД1-11Э. Безумный момент, правильные обороты, стандартная станина, цена около 4 (корректировка Indi) тыр.
Я не рассматриваю мотор-редукторы на асинхронных движках - это идеал по конструктиву, но безумие по деньгам.
Можно конечно ременные, и прочие редуктора, с разнообразными движками, но ременная или цепная рано или поздно затянет то, что хозяину дорого
А если городить защиту, то это уже монстр.
Да и вообще редуктора нормальные денег стоят нехило.
Дрель обычная и перфоратор не годятся,т.к. рассчитаны на большие обороты, а на маленьких греются и легко могут сгореть.
Например мой Бош 24 GBH, т.е. профессиональный, после 7 кг солода запАх гретой, хорошо, что не горелой изоляцией. И это на Витиной 2Д.
Дрели тихоходные стоят дороговато, а не так уж нужны в быту.
Буду покупать шурик Бош 1440Li-2, момент 34, пара аккумуляторов. Акки только Li, т.к. не используя каждый день другие иметь нельзя. Другие нельзя подзарядить как Li, нужно полностью разряжать и потом полностью заряжать. Приглядывал Макиту 63... Момент 60 Н/м, но из-за Ni-Mg акков не стал брать.
А какие еще предложения? Кто что посоветует?

цена около 4-5 тырStivens, 18 Февр. 16, 01:35

в 220 вольт 3740 с доставкой обошлась, может кому пригодится.



Можно конечно ременныеStivens, 18 Февр. 16, 01:35

Самый простой и надежный,менее шумный.Чего это он тебе должен затянуть.Не обнимайся с ним во время работы.
У меня так сделано.Подсыпаю кружкой в бункер и ближе вытянутой руки не подхожу.

del(((

Озадачился и я изготовлением мельнички для солода. Решил сразу замахнуться на 3-х-вальцовую, как у забугорных товарищей. Хочется сразу, по ходу строительства, вносить усовершенствования. У "них" валы механически не связаны друг с другом. Но желательно, по крайней мере, верхние валы связать между собой?

мне хорошо известно, что желательна различная скорость вращения валов, ну, типа чтобы стягивать верхний слой (оболочки) с зерна. Это обычно обеспечивают передаточным отношением 1:1,25.windfreedom, 09 Авг. 11, 10:18

А как быть с нижним? Если он расположен точно посередине между двумя верхними, то за счёт чего тогда происходит вращение? Не лучше будет и на него накинуть шестерёнку и связать с верхними? Тогда с каким передаточным?

L29, ничего там не нужно совершенствовать, все без дополнительных шестерен будет работать. И что за миф, что оболочка зерна аккуратно снимается, она же сухая как и все зернышко, просто отлетает шелуха от ядра во время помола.

L29,им видимо не желательно раз не связывают,не думаю,что за бугром дебилы одни(хотя я патриот).Когда начинаешь молоть все приводится в движение за счет солода.
