БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

со спичку толщиной.VF56, 09 Нояб. 18, 07:05

Так и у меня не толще на 45 см дефа

Лучше бы нарисовал)lsdf, 09 Нояб. 18, 09:01

вот что-то типа того

Наличие краников, в случае их неправильного регулирования по ошибке или забывчивости, создает опасность перекрытия связи с атмосферой и взрыва. Отговорки, типа я же умный и знаю что делаю, не всегда катят - всякое бывает. Мне кажется, конструкция наших аппаратов должна принципиально не содержать "проблемных" мест.

Ну тогда кран на выходе из сухопарник не ставить а трёх ходовой либо откроет напрямую в холодильник либо через сухопарник. И тогда ничего не перекроется случайно. И тогда по забывчивости в крайнем случае пройдёт обычный отбор без работы сухопарника.

Робяты! Нахрена городить огород с кранами? Можно сделать чисто съемную и как Вариант не съемную корзину. Когда надо промысел в неё загрузили, ничего не надо она пустая и все! ИМХО!

Добавлено через 2мин.:

talrepp,

Прошу принять в ваши дружелюбные, не побоюсь  ентого слова, ряды.talrepp, 07 Нояб. 18, 14:02

С удовольствием!

Прости, позволь узнать у специалистов, из чего будет ваша корзина ?

Можно сделать чисто съемную и как Вариант не съемную корзину.VF56, 09 Нояб. 18, 14:04

Володь типа этого?

Добавлено через 3мин.:

vprogon, Александр пока ещё не думал пока придумываю конструкцию. Посоветуй что-нибудь интересное не затратное и чтоб высоту колонны не увеличивало😉

Виктор, набери в ютубе дж.корзины,посмотри.

Добавлено через 3мин.:

Твой вариант это сухопарник, т е пар не полностью пойдет через засыпь.

мощность по тонометру выставляем.Браговар, 08 Нояб. 18, 22:02

Тонометр не всегда рулит. Вот делал дисциллят насадка - пыж из рпнки и сантимов 20 спн ки самопальной. Так вот на тонометре 0 максимум 1 . А при набивке царги 80 см подниматся до 6-8. Есть еще танцы с бубном но уже начинаю понимать игру на этом инструменте, и черт возьми мне нравится эта музыка.

Как вариант может быть над ДЕФом сразу цилиндр с засыпью. Но это надо испытывать. Но как мне кажется только на восходящей части.

Робяты! Нахрена городить огород с кранами? Можно сделать чисто съемную и как Вариант не съемную корзину.VF56, 09 Нояб. 18, 14:04

все на много проще: колонна делается на кламп-соединениях и в паровую зону ставится диоптр с "емкостью"-сеткой для обогащения спиртовых паров перед конденсацией

Вот такой вариант есть, засыпается сбоку.
Но это вариант рассчитан на трубу 2".

artemka-1981, это тоже что и я написал

Добавлено через 2мин.:

vprogon, Саня! Думаю лучше почти в горизонте или встраивать вертикально

Тонометр не всегда рулит. Вот делал дисциллят насадка - пыж из рпнки и сантимов 20 спн ки самопальной. Так вот на тонометре 0 максимум 1 . А при набивке царги 80 см подниматся до 6-8. Еtalrepp, 09 Нояб. 18, 14:35

ну так и должно быть. На дисцилят ты подаёшь больше мощи и за счёт этого можешь увеличить отбор. А как ты без тонометра хочешь выходить на режим? Вот допустим у меня в сарае летом было тепло и я работал на 132вольтах на РМ тэн 2квт. а сейчас в сарае всего 6*С и на рабочий режим выхожу уже с показаниями 140вольт на РМ. Так как тепло потери выросли. Так что тонометр рулит.

А вот совсем дикий вопрос. Критическое давление по манометру тонометра?

Ну больше 8 работать не стоит так как всю сивуху из куба в отбор подымаеш.

Браговар, Виктор, а ты технологию работы с Джин-корзиной знаешь? Там же в куб заливается 40%-ный раствор спирта, а на выходе должен получаться продукт порядка 70% крепости. Вроде как. Это фактически прямоток. Тогда получается, что выполнено это должно быть как отдельное устройство - вместо стандартной царги. И в потолок упираться не будет.

ZagAl, Сань да в том то и дело что хотелось получить ароматный спирт а не джин. И чтобы по ходу ректификации. А отдельно это дополнительная перегонка. А кстати что может быть плохого если спирт пройдёт через аромокарзину. Я так понимаю что загружают 40* в целях безопасности перегонки а получают 70* из-за того что гонят прямотоком. А раз у нас на выходе уже идёт 96+++ то что в этом плохого если он пройдет через ароматизаторы. Наоборот он ещё лучше впитает в себя все ароматы. А если на дополнительный перегон то мне проще под крышку куба сито поставить и не делать дополнительных узлов.

А если на дополнительный перегон то мне проще под крышку куба сито поставить и не делать дополнительных узлов.Браговар, 09 Нояб. 18, 19:50

1)Так тоже не получится. Ароматизаторы будут выполнять функцию насадки, следовательно с нее будет стекать флегма. Немного, но будет. А возвращать в куб ее нельзя. По той ссылке, что привел Павел, для этого там имеется ни что иное как УПО, просто конструкция несколько иная.
2)Ты же не будешь каждый раз гнать через ароматизаторы. То есть предполагается, что спирт у тебя уже есть. Может не стоит колесо изобретать?
3)Если все же двигаться дальше в этом направлении, то паропровод после дефлегматора можно развернуть вниз и хорошенько утеплить.
4)Почему бы не запустить в корзину пар сверху, а снизу конденсат на слив, а пар на холодильник?
Дальше думать .

Так тоже не получится. Ароматизаторы будут выполнять функцию насадки,ZagAl, 09 Нояб. 18, 21:54

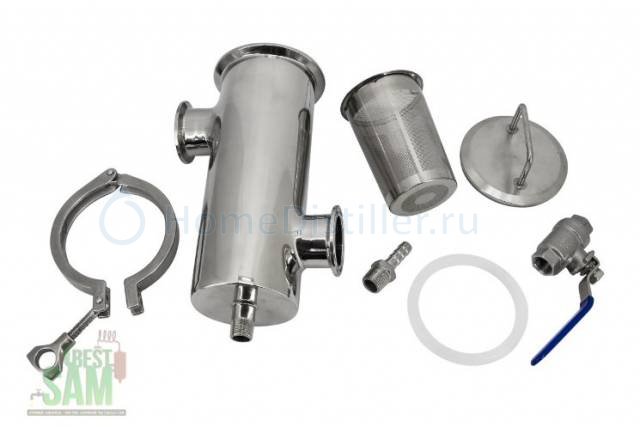

у меня люк и крепление царги отдельно. К кубам доброваровским отдельно продают сито для засыпки. А про утепление паропровода от дэфа я изначально говорил и если так то можно приделать такого плана:

Добавлено через 2ч. 24мин.:

Почему бы не запустить в корзину пар сверху, а снизу конденсат на слив, а пар на холодильник?ZagAl, 09 Нояб. 18, 21:54

в этой конструкции пар подаётся с низу а выход сверху а если можно их поменять местами тогда и проблем нет. Высота увеличится всего на 1-2см. И одеть на него утеплитель чтоб меньше конденсировалось.
