БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Наличие теплоносителя с постоянным давлением и температурой для парового отбора СТРОГО ОБЯЗАТЕЛЬНО!!!
Мне кажется это нужно закрепить в шапке темы..............................Miroschnik, 28 Янв. 19, 15:29

Опять двадцать пять ))). Сколько раз тут обсуждалось эта фигня, у меня тоже частный дом, тоже скважина, тоже работает в пределах от 2,5 до 3,5 атмосфер, поставил обычный редуктор перед колонной, отрегулировал его на 1 атмосферу. По дисту все устраивает, все стабильно, расход воды мизерный, НО, на дисте я особо с головами не парюсь, отбор плавает от 25мл до 75мл в час, считаю ,что это в допуске. Если спирт, то минимальная подаваемая мощность , у меня где то 700Вт-750Вт, отбор , что на головах, что на теле стабильный. Головы не более 50мл в час, тело не более 400, а то и меньше. Не надо плясать возле аппарата.


Добавлено через 6мин.:

Труба метр, 36мм по нутру

Miroschnik, редуктором  ZagAl вроде бы занимался плотно, на сколько я помню. Он его вроде на выходе из аппарата ставил и дросселирующую шайбу применял. Вот его попытай или просмотри его посты через его профиль.

Ссылку можно на редуктор?Miroschnik, 28 Янв. 19, 16:01

Зачем? Любой, самый дешёвый, хочешь сам сделай, конструкция известна.
По шлангу идущему до аппарата видно как включается насосная станция, но, скажу так, при минимальной подаваемой мощности и при минимальном отборе, редуктор не нужен!

vano11, попутал ты. Редуктор у меня конечно есть. Установлен перед кранами подачи воды на колонну. Дроселей нет. Есть хорошие игольчатые краны.

ZagAl, Саня! Мне ваш с Вано11 диалог напоминает: «У вас вилы ( имеется ввиду строения!)есть?» «Да! Двое на даче и одни в гараже!»👀

vano11, попутал ты.ZagAl, 28 Янв. 19, 16:25

ZagAl, пардон, выходит что попутал, однако. :-)

Может аксакалы сделают "шпаргалолчку" для новичков (пределы, границы мощности и отбор для разных колон):
Паровой отбор:
- царга 28 мм, 1 м, мочалки - головы ХХХ Вт, 50 мл/ч, тело ХХХ-ХХХ Вт, YYY-ZZZ мл/ч;
- царга 35 мм, 1 м, мочалки - головы ХХХ Вт, 50 мл/ч, тело ХХХ-ХХХ Вт, YYY-ZZZ мл/ч;
- царга 42 мм, 1 м, мочалки - головы ХХХ Вт, 50 мл/ч, тело ХХХ-ХХХ Вт, YYY-ZZZ мл/ч.

Жидкостной отбор:
- царга 28 мм, 1 м, мочалки - головы ХХХ Вт, 50 мл/ч, тело ХХХ-ХХХ Вт, YYY-ZZZ мл/ч;
- царга 35 мм, 1 м, мочалки - головы ХХХ Вт, 50 мл/ч, тело ХХХ-ХХХ Вт, YYY-ZZZ мл/ч;
- царга 42 мм, 1 м, мочалки - головы ХХХ Вт, 50 мл/ч, тело ХХХ-ХХХ Вт, YYY-ZZZ мл/ч.

зфтпщдшт, а почему на 42 остановился? Сейчас 51 царги очень даже в ходу.

Все индивидуально! Параметры только под свой аппарат...Absent, 30 Янв. 19, 18:32

Неужели нельзя хотя-бы границы обозначить?

ZagAl, можно подробнее про редуктор ?

Добавлено через 1мин.:

Читал на раз на форуме, что водяной не подходит , какой тогда начинать искать ?

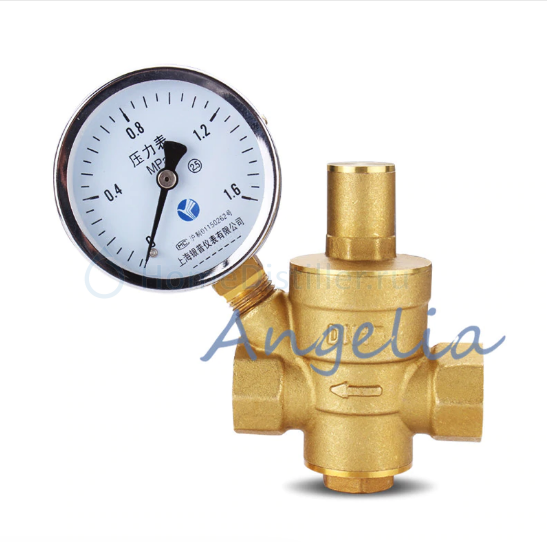

митрик, у меня установлен обычный редуктор для воды. Покупал на алиэкспресс. Вот такой
https://ru.aliexpress.com/...b6aaffa78643-28

Добавлено через 1дн. 7мин.:

Неужели нельзя хотя-бы границы обозначить?зфтпщдшт, 30 Янв. 19, 18:38

зфтпщдшт, могу сказать как у меня. В качестве ориентировки можешь принять, что для 28мм 75см царги мощность в пределах 400-500вт, для 35мм 1м царги - 700-800вт.
А вообще эти параметры зависят от плотности насадки, теплопотерь и выбранного режима работы.

Так можно ведь пропановый редуктор попробовать

Митрик что ты в редуктор вцепился ?попробуй запусти у большинства нет ни каких редукторов ,редуктор это нонсенс .я ж писал подцеплял колонну к пожарному гидранту на заводе ,к гидронасосам на даче ,в хрущевке ,с маленьким давлением ,в хрущевке где давление как в ниагарском водопаде ,ни где проблемм не было ,были проблеммы когда кранов хороших не было ,и стабилизации ,пробуй !

Отличие парового отбора (через вертикальный дефлегматор) от жидкостного.
Рассмотрим частный случай: Объем куба, мощность нагрева, царга, насадка одинаковы для двух вариантов отбора. Тогда на верхнем срезе царги (для обоих вариантов) мы будем иметь одинаковый состав раствора спирта с примесями.
1)

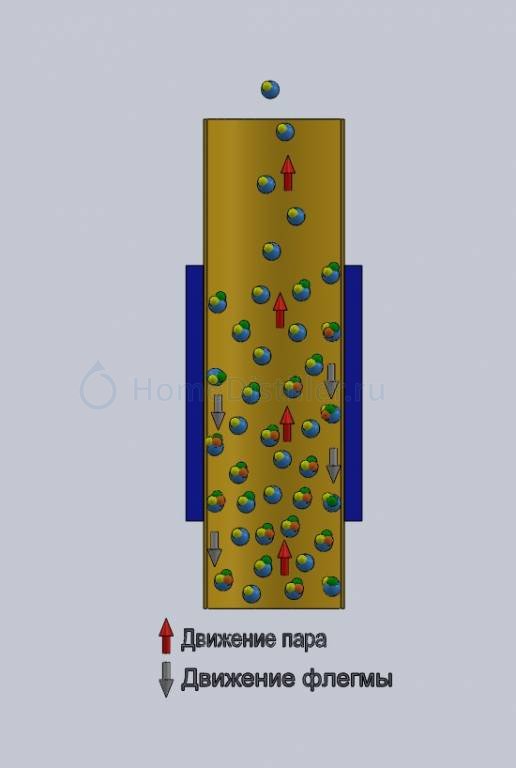

В вертикальном дефлегматоре в следствие эффекта термостатирования (термофильтрации), молекулы спирта с примесями, имеющие более высокую температуру кипения, конденсируются на стенках дефлегматора (может еще и переиспаряются при движении вниз) и соответственно сливаются в царгу, а имеющие меньшую температуру кипения проходят дефлегматор и поступают в отбор. Вот таким образом в вертикальном дефлегматоре обеспечивается флегмовое число N.

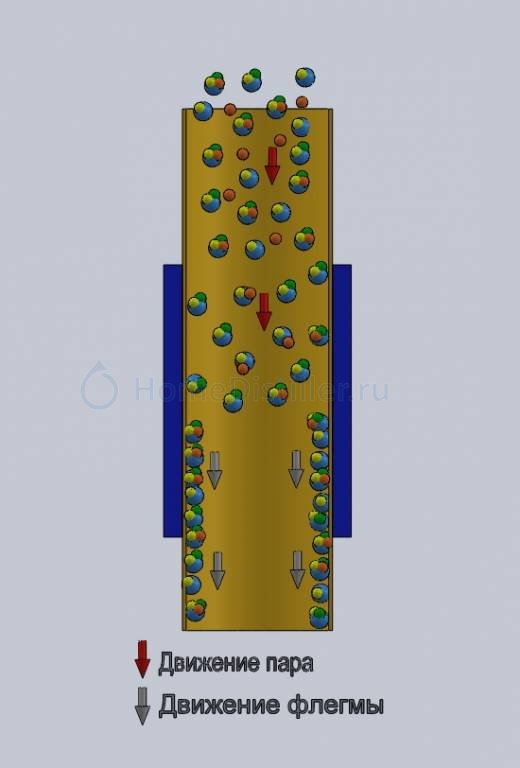

При жидкостном отборе (упрощенно показан направленным вертикально вниз, что не меняет физики процесса) тот же состав спиртового раствора поступает в дефлегматор, где все что туда поступило конденсируется. Кроме того через ТСА (трубка связи с атмосферой) в дефлегматор поступает кислород и окисляет горячий спиртовой раствор, образуя при этом дополнительное количество головных фракций. Из этого конденсата механическим способом часть берется в отбор, а N-1 частей возвращается на насадку.
Надеюсь не трудно понять в каком случае при равных начальных условиях, качество продукта будет лучше.
2) В процессе работы колонны, при определенных параметрах соотношения мощности нагрева куба и охлаждения дефлегматора мы можем наблюдать следующий эффект. При уменьшении спиртуозности в кубе, совершенно без нашего вмешательства уменьшается отбор вплоть до его полного прекращения. Что это значит? Это значит что с уменьшением спиртуозности в кубе, автоматически увеличивается флегмовое число.
При отборе по жидкости, ни кто не заботится о соотношении мощность-охлаждение так как это делаем мы. Поэтому такого эффекта там никто не наблюдает.
(Обращаю внимание на понятие "раствор" - это когда к молекуле вещества прицеплены молекулы других веществ. "Суспензия" - это когда молекулы различных веществ перемешаны между собой, но не имеют молекулярных связей.)

Автомат Калашникова

Доработал свой вентиль от резака , уменьшил конус , превратив его в подобие иглы . Регулировать стало значительно легче, приноровился даже некий ручной старт/стоп делать - при приближении *t к дельте , чуть добавил воды на деф , *t почти сразу прыгает на начало, через минуту вернул вентиль назад -опять начало капать . И так до самого конца .
Насколько такой режим вредный для конечного продукта( АСП показывает стабильные 94-95*C ) и до какой *t стОит гнать ? У меня при 98.3*C отбор почти останавливается

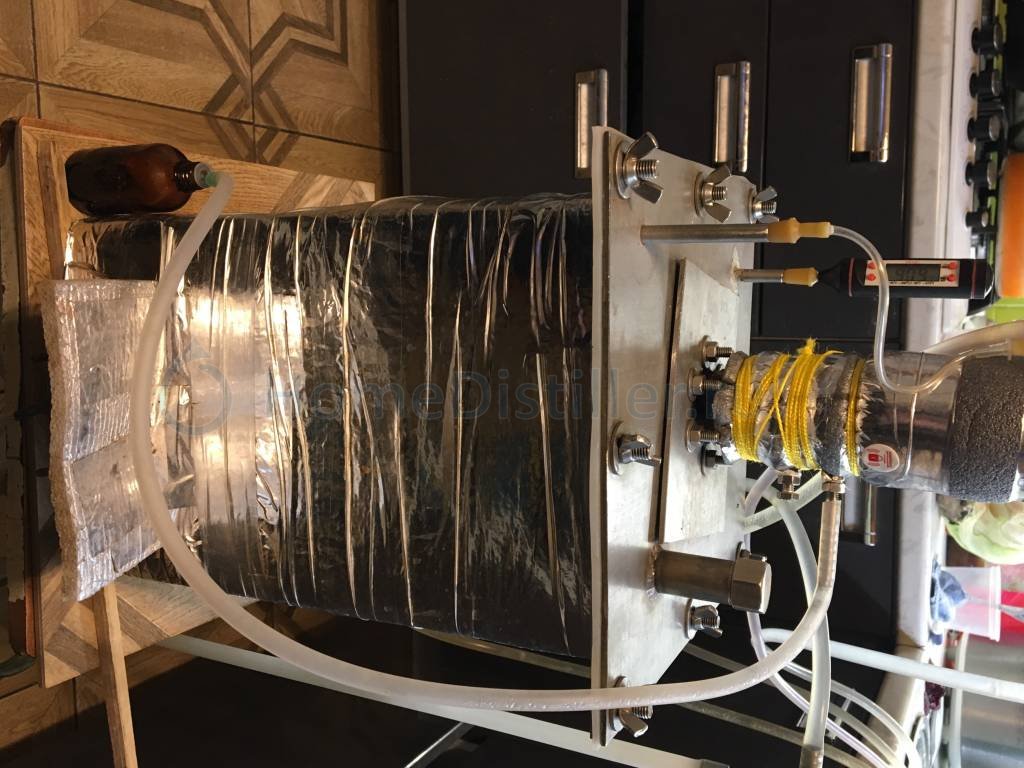

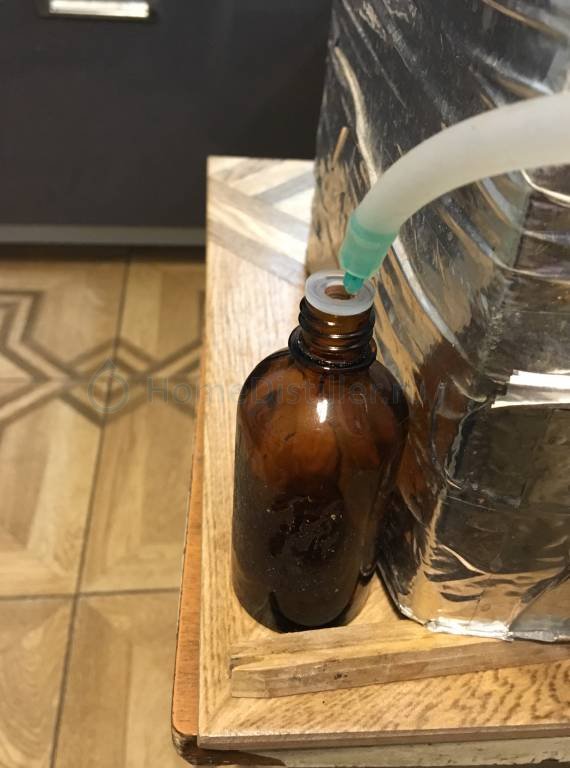

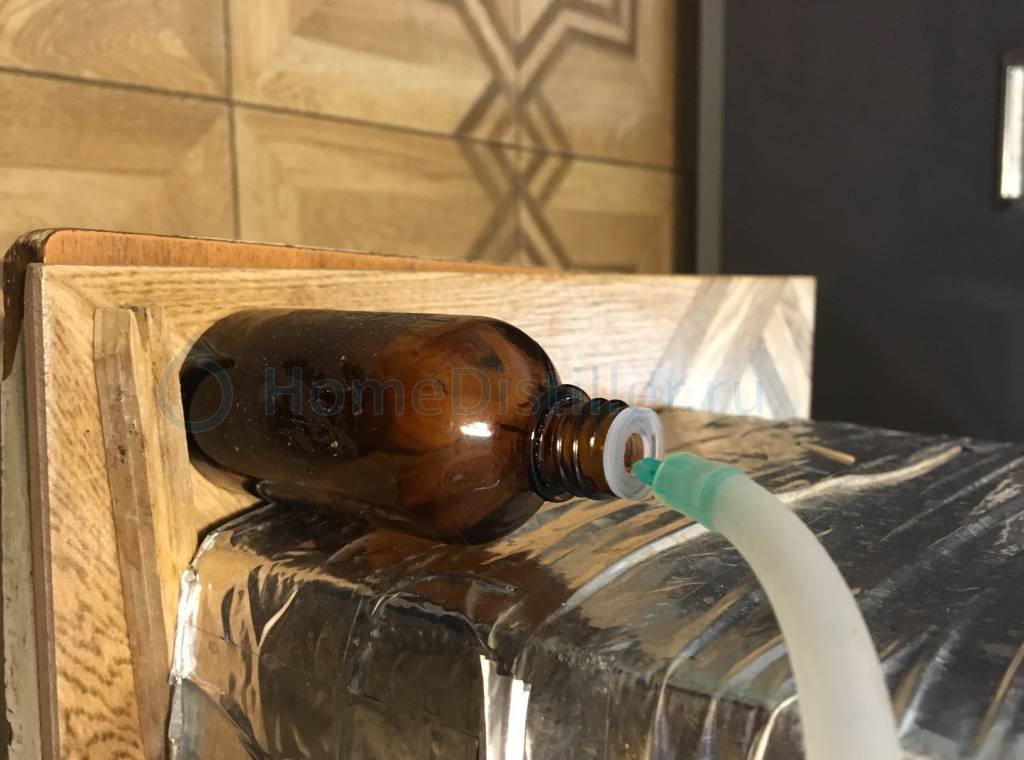

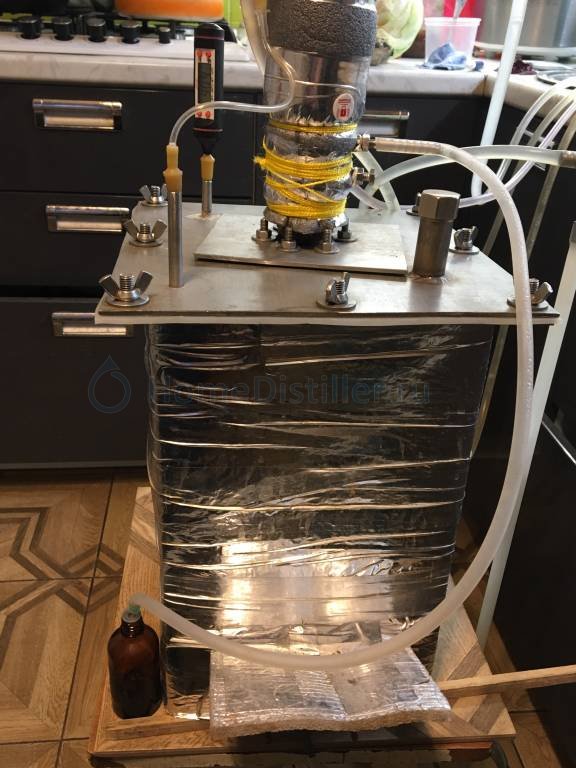

Прекратил отбор на 98.3 отключил деф и дожал на холодильнике хвост - в сравнении с прошлыми разами , его объём значительно уменьшился , но ТАКОЙ ВОНИЩИ я никогда не нюхал ! Сразу закрыл крышкой банку с хвостами , потом чуть отолью как маркер , остальное вылью нах . Представляю , как будет пахнуть из банки от УНО (обязательно впаяю в ближайшее время трубочку внизу колонны) , а некоторые пьют сэм после первого перегона - это просто ужас

Саш Загал ,нужно иметь в виду ,,что с царги летит уже раствор ,укреплением 96 ,град ,т е под дефом уже 96 грд  т е по коофиценту ректификации сивуха основная осталась в низу , далее деф выполняет роль фильтра ,и здесь разница есть ,к примеру 5 тарелок в низу ,или 5 тарелок в дефе ,есть у циганкова что такой деф при определенной скорости пара ,и сбалансированом охлаждении тащит до 10 тарелок ,поискать нужно !ну а все действия происходят на стенках дефа /пленечный режим / ,первая прилипает прорвавшееся сивуха /ее остатки / потом по ранжиру рядом кипящие ,вот здесь и важна скорость пара !что б не свистело и успевало !другими словами царга предотчистка ,деф шлифовка на тонкую ,!причем в царге порванные уже межмоникулярные связи стабилизируют процесс !это из циганкова ,Викторыча просить нужно ссылку года два назад скидывал !

Да как бы рисунок дефа вроде есть и принцип работы то ж описан ,только где его час искать ?я вроде выкладывал ,а добавить ?темп на выходе из царги 78 ,3 град ,что соответствует 96 ,,,укрепления ,далее попадая в деф темп падает до 76 ,причем резко /замерял / низ то у нас холодный ,вот здесь и прилипает сивуха по стенкам ,вместе с рядом кипящщими ,и так по лестнице до верха ,причем эмульсия переиспаряется ,,,где то до трех четвертей !ну а дальше облегченные фракции в путь ,хотя пленка до верха !

Добавлено через 4мин.:

Хочю поэксперементировать с ф/ч ,и мощностью ,кажется кое что до конца мне не понятно т е вывести ее на максимальный режим !,

Добавил информацию (мою и Марта) в Путеводитель.
