БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Что хд не держит 1квvprogon, 04 Февр. 19, 13:39

в пятницу проверю.

Не может быть ! Тут на ветке есть такой аппарат.
Efisher, Юрий. Я аппарат лично видел.

Да.Я начинал с ХД-4.Мне подарили полный аппарат.Начал читать этот форум,попал на упоминание о колонне Марта.Вышел на эту ветку.Докупил БКМ у 223-его.Она из нержи.Краны выкинул сразу.Купил более менее с малым проходом.И так попробовал.Получил спирт.Он у меня до сих пор есть.Сегодня с утра наливал его в настойку.Не пахнет,абсолютно.Понял,что с кранами будет дрочево.Купил камози с проходом 2 и 3 мм.Колону спаял из меди 42 мм.Вообще понравилось,но БКМ,работала на пределе.Холодильник на дэфе-23 см.Собрал колону на 2" трубе а БКМ спаял из меди.Холодильник на дэфе стал 55 см.Расход воды стал-струйка,толщиной с зубочистку.Вообще не понимаю-дрочево.Прочитал шапку,спросил или уточнил здесь и все.Работаем и кайфуем.Собрал автоматику от Андрея она отогнала спирт и выключилась,полностью.С колонной не испытываю не каких трудностей.Спирт отличный.КУБ-24 литра,УНО,царга 1170 мм 2"-нерж,СПН-4Х4.БКМ-медь.Докупил цапгу 450 мм 2"-3 мочалки.С Володиной помощью гоню дистиллят фруктовый-сказка.

Efisher, сейчас почитал твой отзыв, сообщения в твоем профиле, большое спасибо! Но автоматику воротить на такую колону это то еще удовольствие, жидкостный отбор курит в сторонке. Я так понял тут нужно отключение куба по температуре, да датчик безопастности, рм.

Паша ,автоматика ,клапан от стиралки ,200 рубл ,и термоконтроллер ,все !паралельно на звонок ,и тен !хотя она на фиг не нужна ,!колонна сама себе автоматика при правильно выбраном режиме !

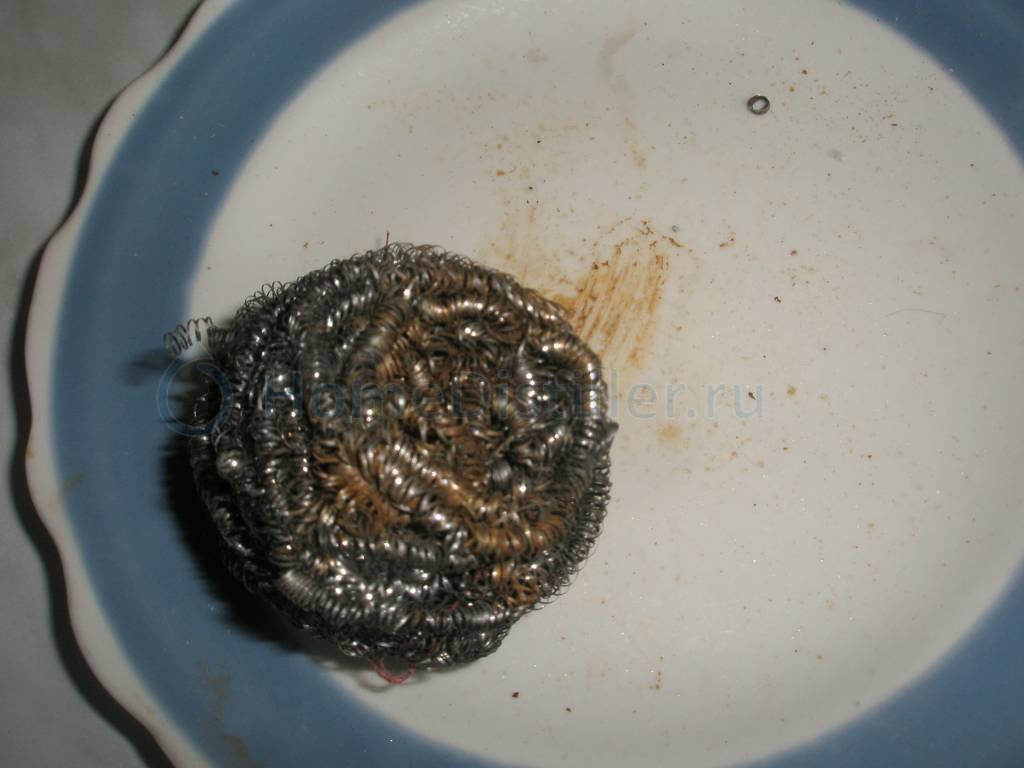

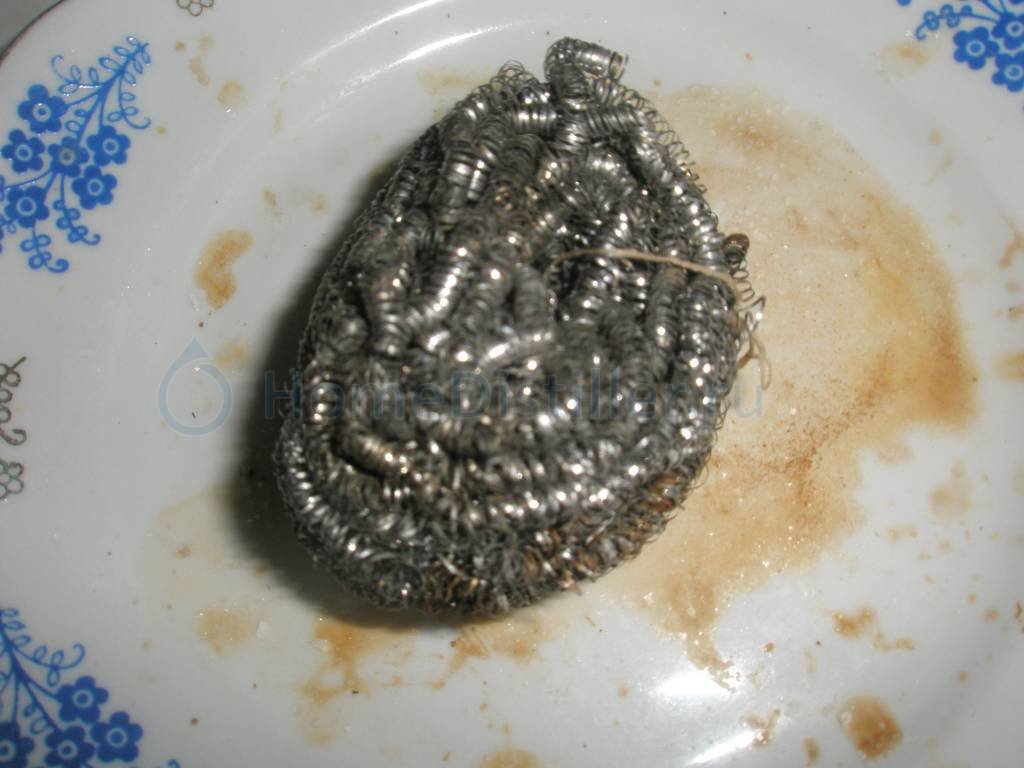

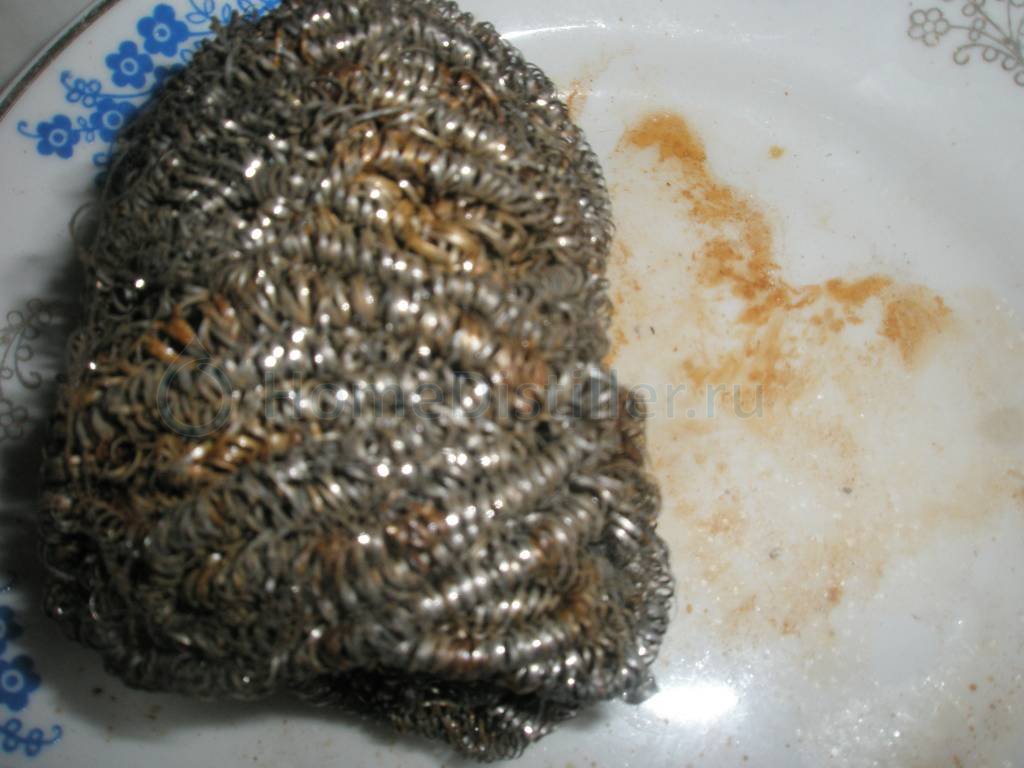

Всем привет. Прочитал тему полностью, да и другие темы читал. Хочу сделать колону по паровому отбору. Приобрел почти все железки скоро пойду к сварному. Мочалок Чистюля у нас нет, взял другие, где написано нержавейка и как советовали провел испытания. Мочалки троих разных производителей, после варки промывания и опять варки и отстоя  две сутки результат такой, что на каждой есть немножко ржавчины. Не могу понять так прокатит или нет? Фото прилагаю

Пробуй ,должно прокатить !смотри что б сами проволочки были целые !не рассыпались !

Вчера перегонял сахарный СС 19л. крепостью 30* давление было до конца процесса. Закончил при 99*в кубе. Правда после 97*в кубе давление стало 2по танометру вместо 4 изначальных. Но оно все равно было. Отобрал 4.5л. отличного спирта. Так что и на СПН подобрал нужный режим.👍

Да немного о планах. Преобрел  трубу нержавейку, а точнее три  трубы по 1,5 м. с резьбой с обеих сторон, брал три потому что к ним шли в комплекте три муфты и по сходной цене. Внешний диаметр трубы 42 мм, внутрений 37,5 мм. Исходя из потолков царгу спиртовую хочу делать 140 см,  деф  труба (все нержавейка) 20х22мм и рубашка 400 мм из трубы 27х25 мм, внизу под рубашкой будет гте- то около 8 см трубы 20х22, вверху 2 см+ колено 20. Холодильник тр.внутренняя 18х15 и рубашка 22х1,5 мм если внутреннею можна будет проточить до 17х15, а если нет, то рубашка будет 25х1,5 мм, длина рубашки в обох вариантах 80 см. На царге будет навинчиватся муфта 42 мм к ней приварена муфта вернее пол муфты 25 мм в нее завинчиваться  полузгон 25 мм и к нему приварена труба 22х20 мм дефа, это к тому что можна будет все менять. В верху дефа выступает 2 см трубы к нему будет приварен полусгон 20 мм и завинчено  колено 20 мм, ну а дальше труба 22х20 гте- то 10-12 см и переход на резьбу 15 мм, дальше колено 15 мм и холодильник.
На дистилянт и НДРФ  пока еще не решил делать ли царгу из трубы 42х37,5 высотой 1м или 75см или 85 см, да обязательно буду делать съемный узел нижнего отбора из трубы 42х37,5 напомню что трубы у меня по 1,5 м.и муфты есть или излишки трубы продать и взять на дистилянт и НДРФ трубу 50 мм? Куб пока в наличии алюминевый бидон на 21 л. Тен 1,5 кВ. Жду замечаний.

внизу под рубашкой будет гте- то около 8 см трубы 20х22,Igorr67, 10 Февр. 19, 13:49

зачем?

взять на дистилянт и НДРФ трубу 50 мм?Igorr67, 10 Февр. 19, 13:49

Обясни что ты хочешь?

Добавлено через 3мин.:

Igorr67, вы, молодой человек читали что либо в этой теме? Не занимайтесь ерундой, не тратьте свое и наше время! Зачем под дефом участок 20 трубы? У тебя должен под  быть ФС, а не соска! Начудите а потом что у меня не получается!

Так что и на СПН подобрал нужный режим.Браговар, 10 Февр. 19, 12:45

Какую мощность ставил, и какой отбор? Царга вродь метр, диаметр 35?

date=1549799433]Igorr67, вы, молодой[/quote]

вы, молодой человек читали что либо в этой теме?VF56, 10 Февр. 19, 14:50

НЕ такой я уж и молодой. Да тему прочитал внимательно и, не поверите, все 600 страниц и первые 70 страниц повторно и то что под дефом стоит флегмосборник я очень хорошо знаю, я имел ввиду что общая длина  дефа будет 50 см, при этом рубашка будет 40 см, снизу до рубашки будет 8 см, а сверху после рубашки 2 см и дальше колено  т.е поворот на 90 градусов.


Добавлено через 2мин.:

Или этих 8 см не надо?

Обясни что ты хочешь?VF56, 10 Февр. 19, 14:50

Хочу в основном получать дистилянт и НДРФ

Холодильник тр.внутренняя 18х15 и рубашка 22х1,5 мм если внутреннею можна будет проточить до 17х15, а если нет, то рубашка будет 25х1,5 мм, длина рубашки в обох вариантах 80 см.Igorr67, 10 Февр. 19, 13:49

точить скучно выйдет, ставь сразу 25х1,5 мм

На царге будет навинчиватся муфта 42 мм к ней приварена муфта вернее пол муфты 25 мм в нее завинчиваться  полузгон 25 ммIgorr67, 10 Февр. 19, 13:49

переходник ВР 1-1/4 " на ВР 3/4 "

В верху дефа выступает 2 см трубы к нему будет приварен полусгон 20 мм и завинчено  колено 20 мм, ну а дальше труба 22х20 гте- то 10-12 см и переход на резьбу 15 мм, дальше колено 15 мм и холодильник.Igorr67, 10 Февр. 19, 13:49

справа и слева по уголку 1/2 "

P.S. но колхоз выходит конкретный))

Не занимайтесь ерундой, не тратьте свое и наше время!VF56, 10 Февр. 19, 14:50

НУ извините, больше вопросов не будет. Я по образованию инженер, работал 10 лет на заводе в технике и чертежах разбираюсь. Потом 20 лет служил  в пожарке счас вышел на пенсию вот и страдаю. И еще раз уважаемые ГУРУ приношу свои извинения. А так в общем на разных форумах и разных темах я прочитал примерно 1500 страници и старался все это осознать.

Добавлено через 8мин.:

переходник ВР 1-1/4 " на ВР 3/4 "Sergnikow, 10 Февр. 19, 17:02

переходник ВР 1-1/4" на 1 "

справа и слева по уголку 1/2 "Sergnikow, 10 Февр. 19, 17:02

Слева уголок на3/4", а  справа на 1/2

Добавлено через 9мин.:

но колхоз выходит конкретный))Sergnikow, 10 Февр. 19, 17:02

Я понимаю что можно все сварить, но хочу сделать все разборное

НУ извините, больше вопросов не будет.Igorr67, 10 Февр. 19, 17:10

Перестань! Не девочка! По существу темы всегда плиз, что сможем подскажем. Не думай что мы тут идиоты!

Я понимаю что можно все сварить, но хочу сделать все разборноеIgorr67, 10 Февр. 19, 17:10

А для чего разборное? Деф и холодильник друг другу не мешают, если помыть, почистить, то оставить сверху в перешейке отверстие, затыкать пробкой с термометром и все трубки доступны для чистки. И пока ничего не делали подумайте о соединениях на клампах, думаю удобнее резьбовых.
Типа такого, это я не покупал, так прказать
https://s.click.aliexpress.com/e/NX7FnmE

но хочу сделать все разборноеIgorr67, 10 Февр. 19, 17:10

Нормальное желание! Продумай, чтобы мог менять царги, ДЕФ и холодильник. Все должно быть взаимозаменяемо. Для дистов 50 труба мне кажется великовата. Раз есть 42 делай на ней и длину 50-60 см. Даже лучше 60. С насадкой поиграешь. Будет получаться что сможем посоветуем!

Добавлено через 3мин.:

снизу до рубашки будет 8 см,Igorr67, 10 Февр. 19, 16:58

Не надо. Посмотри фотку моего деф с мини гдето 8 декабря 2017 года.

Добавлено через 0мин.:

Пару см не более.

Добавлено через 2мин.:

Вверху не более 2 см. С одной стороны под 90 гр отвод на холодильник. С другой на 180 от холодильника пипку под термометр.

Добавлено через 2мин.:

Я кстати не додумал сменный холодильник, но деф полностью заменяемый. Там же 8.12.17 он есть.
Ну вот пока все. Обращайся. Не стесняясь! Мы все через это прошли!

Я кстати не додумал сменный холодильник..VF56, 10 Февр. 19, 17:53

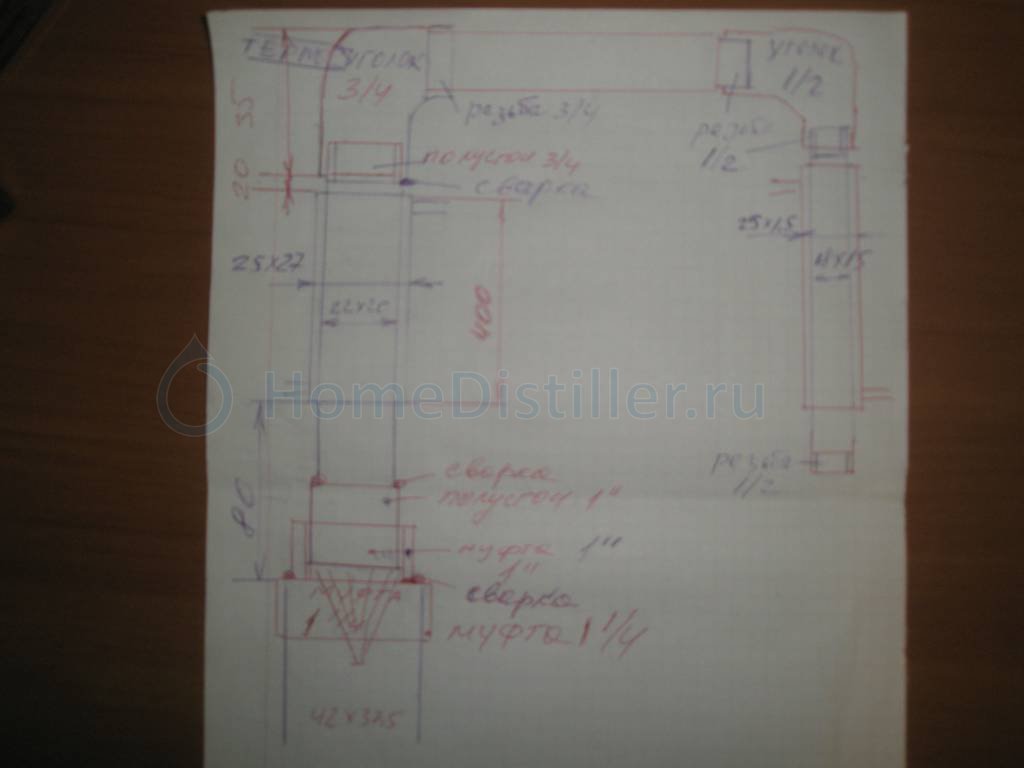

Набросал по быстрому эскиз, Все выше царги будет разборное и можна будет ставить на другую царгу, скацем 42 меньшей высоты, а если надо будет (потом пойму) то и на 50, только до 50 надо будет приварить резьбу 42 (в наличии). Ну и в колегги ZagAI под рубашкой навскид сантиметров 15-20 и про это он говорил что прогревается флегма. Мне конечно лишняя высота не нужна, но все таки где истина, делать или нет?

Igorr67, для царги ф42 нужно подавать 1кВт, для ф50 1,5кВт
Разница в производительности более чем 1,5 раза
