VF56, Володя, озвучь цель перегонки. Что в итоге хочешь получить? Тогда и будем вместе думать.

Опиши подробно аппарат!VF56, 10 Дек. 17, 17:02

Деф с охлаждающей частью 55см, Двн=20см. Царги три, прикручиваю деф на одну из них в зависимости от ожидаемого продукта. Первая для спирта с насадочной 120см внутри мочалки, вторая с насадочной 75см внутри медная насадка и две мочалки, у них Двн=35мм, и третья 1м с Двн=48мм с СПН у нее есть уно по жидкости. Все царги имеют упо при необходимости т.к. независимы от куба. Фото метровой царги позже выложу.

Добавлено через 3мин.:

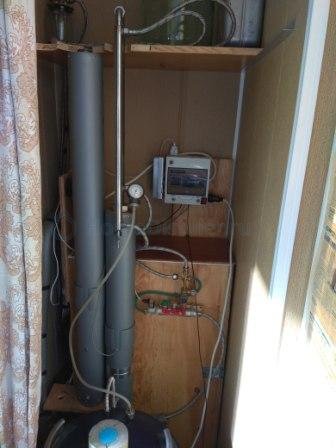

Вот фото

Читал и все как везде! Ни хрена не понятно!VF56, 10 Дек. 17, 17:02

Вот в чем разница между применением УПО и УНО?
УНО - узел нижнего отбора применяется при перегонке СС на спирт. Навалка по АС большая. Стартовая крепость большая - начиная от 40%. Насадки в царге много, на выходе должен быть продукт 96+%. Делают от одного до нескольких точек отбора. Зачем? Затем, что промежуточные фракции концентрируются на разных тарелочках.
Цель - не допустить большой концентрации промежуточных фракций в колонне, чтобы они не пошли в отбор.
УПО - узел постоянного отбора применяется при перегонке браги с ароматами в хвостах для получения дистиллята, аналогичного отгабриэлиному, но за один раз. Или при перегонке той же сахарной браги с целью предочистки от промежуточных перед перегонкой на спирт. Навалка по АС может быть большой, так как применяются большие кубы. Стартовая крепость низкая - 10%. Насадка в царге крупная. Выход - 93%. Отбор идёт ниже первой тарелочки. Цель - вообще не допустить концентрации целой группы промежуточных фракций.

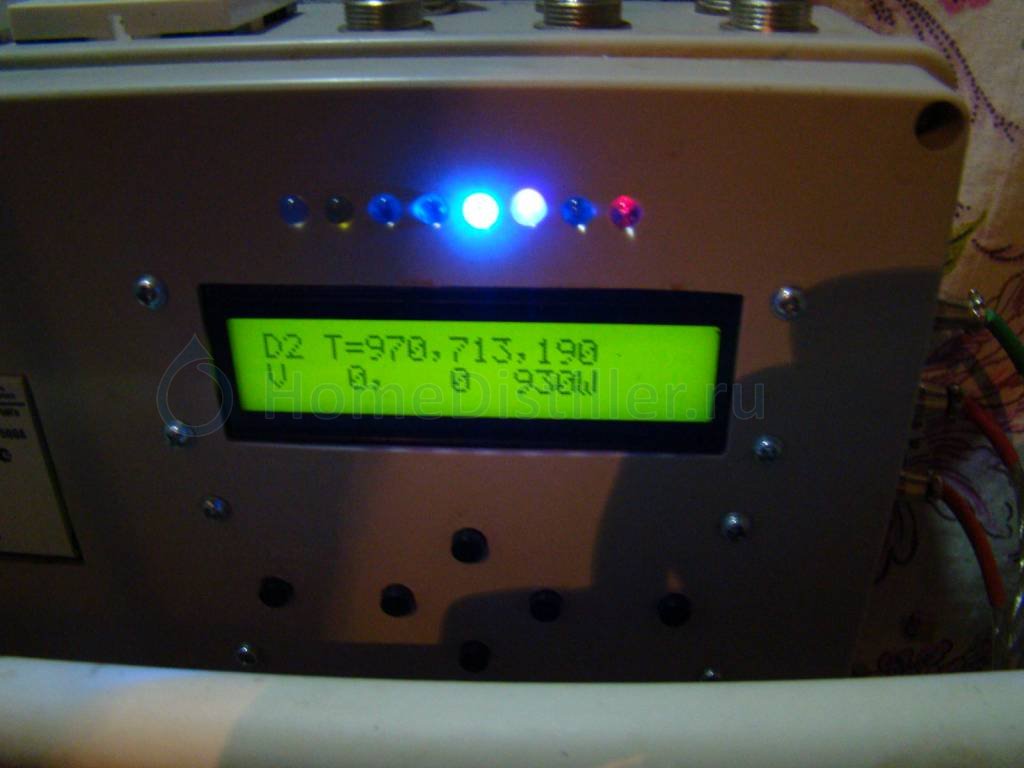

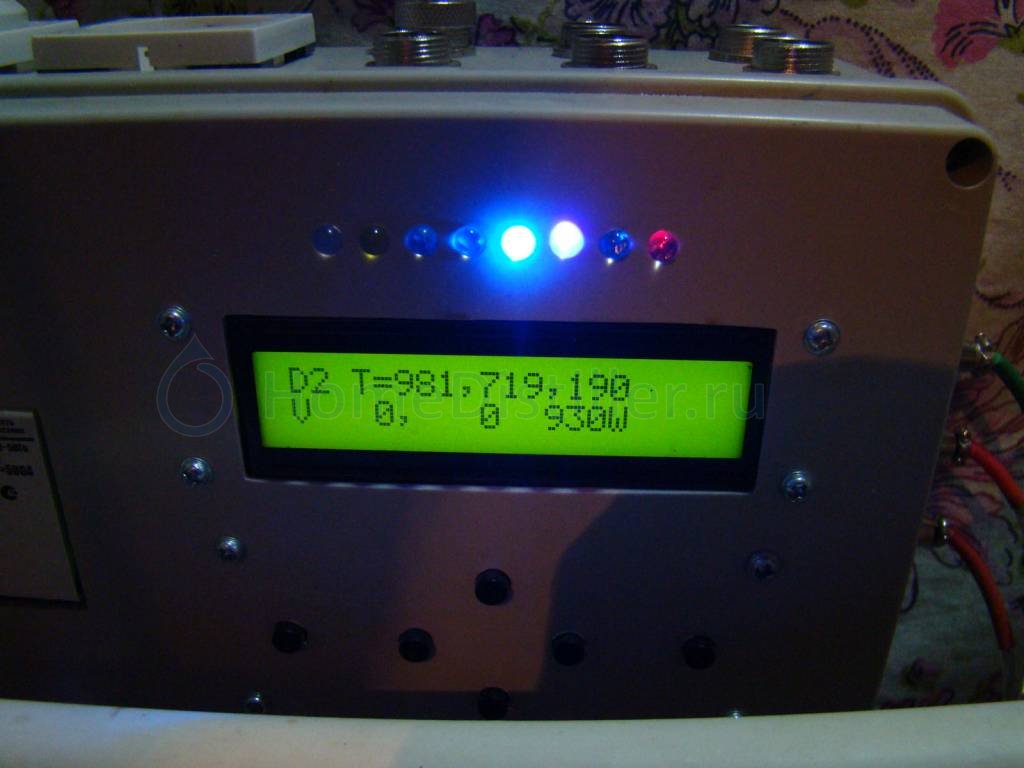

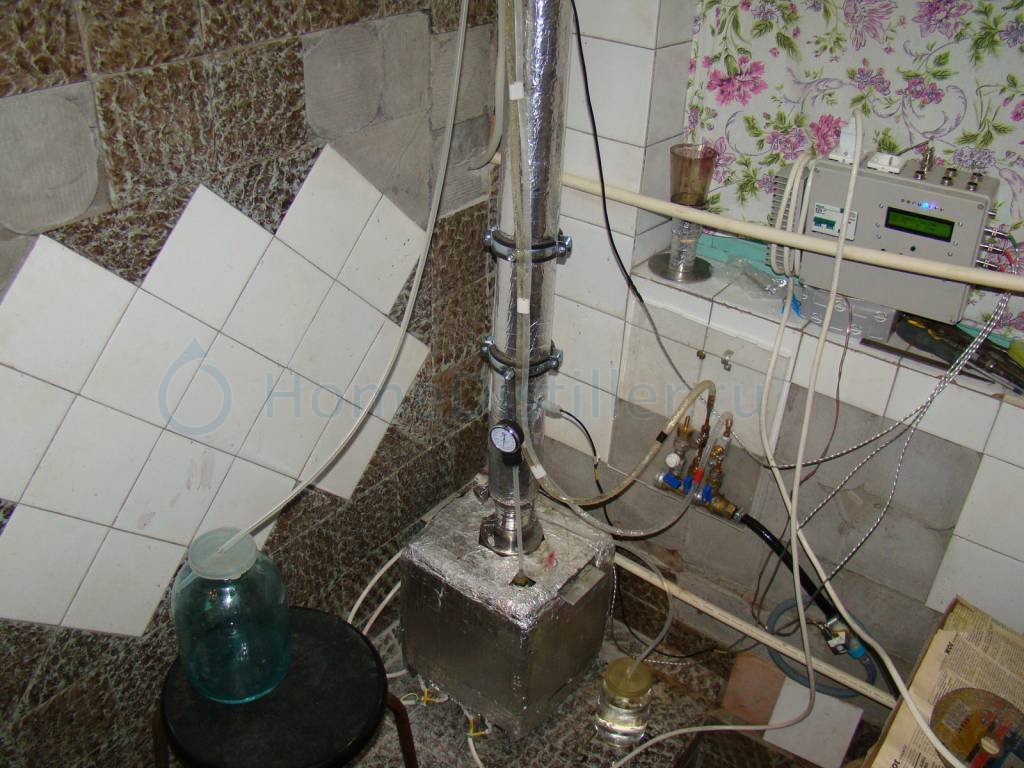

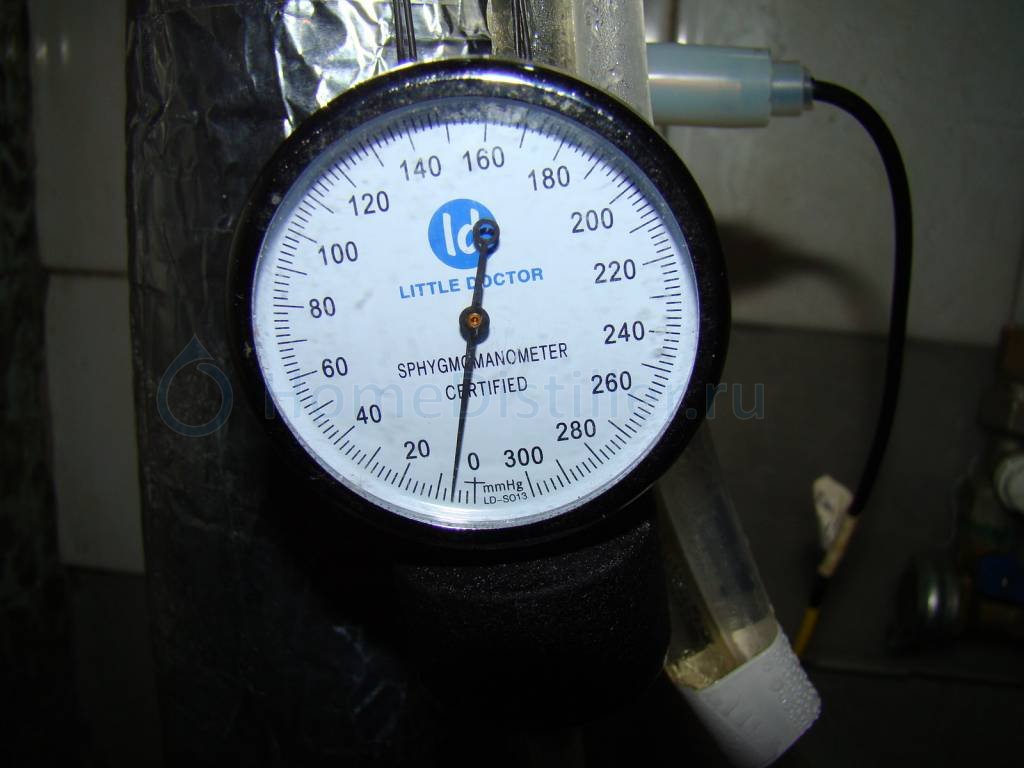

Поставил бражку,перегнал в СС.Получилось 50+литров,37гр.Эту субботу и воскресенье начал перегон спирта.Перегон начал делать на новой колоне,или скорей всего,на доработанной. БКМ,спаял медную,по этим чертежам.Поставил УНО.Данные такие;высота колонны-1170мм.Насадка в ней 4х4,нержавейка.Диаметр-50 мм.Стабилизация колоны происходит на 71,4гр.Отбор голов при мощности 630 вт,3 мм.Отбор тела на 930 вт,6 мм.Отбор тела-600 мл в час.Отбор сивухи,начинаю сразу же,после отбора голов.Что заметил-отбор сивухи прекращается где то при 97 гр.Сивухи отбирается около 500-600 мл.Дельта срабатывает на 98,1-98,2 гр.Отбор хвостов до 99 гр.Набирается их около 1 л.С УНО,совершенно другая работа колонны.Отжимается,практически весь спирт.На фото видна начало и конец дельты.Дельта,начинает расти от 97 гр в кубе.Прекращаю отбор тела при 98,1 гр.Без УНО,дельта росла,практически во всем диапазоне температур,отбора тела.За весь погон,воды набирается в ванне,еле половину.

Сделал все красиво, вот только УНО утепли получьше.

Дельта срабатывает на 98,1-98,2 грEfisher, 11 Дек. 17, 00:19

Что-то больно высокая температура куба при срабатывания дельты, возможно у тебя термометр на царге установлен выше 1/3 царги.

Сивухи отбирается около 500-600 млEfisher, 11 Дек. 17, 00:19

Это с какого количества АС? Не многовато-ли? Куб-то у тебя вроде небольшой.

Там утепление,веревкой.Сверху будет ещё утепление.Термометр в царге стоял на 20 см,но за счет УНО,стал на 27 см.Без УНО,дельта срабатывала на 95-96 гр.На отбот сивухи,стоит игла от инсулинового шприца,диаметром 0,45 мм.
Куб-24 литра,АС,около 4л.Возможно это не вся сивуха а что то еще.Но спирт,забираю весь.

Efisher, Юра! Конструктивно УНО у тебя просто трубка или с заходом?

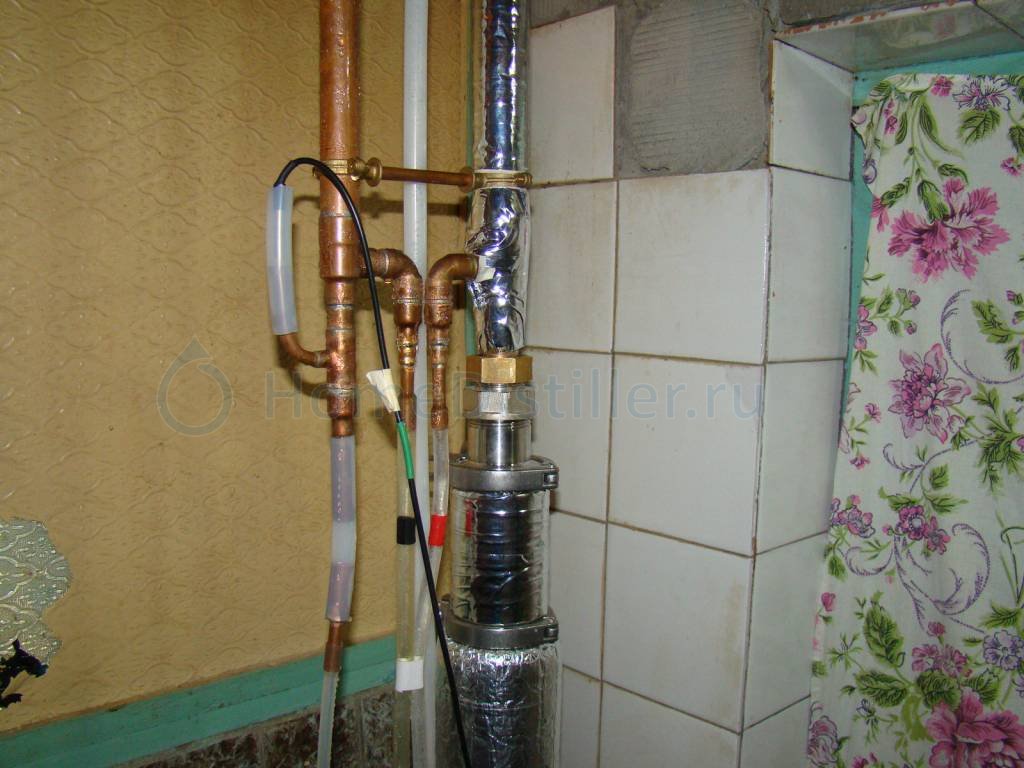

Володя, вот.

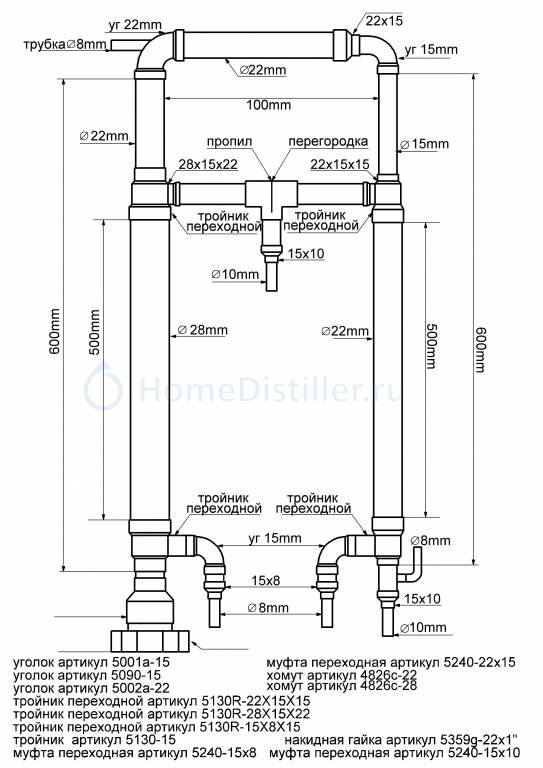

Есть еще варианты изготовления. Это самый простой, еще проще, это у нас.

Юра! Конструктивно УНО у тебя просто трубка или с заходом?VF56, 11 Дек. 17, 07:38

Трубка диаметром 6 мм,к ней приварена,кусочек трубки,диаметром 15 мм и высотой 12 мм.Вид курительной трубки.Я работаю,так что следующую ректификацию буду проводить в выходные.Хочу поставить на выход отбора сивухи"камози" с проходом 2 мм,чтобы уменьшить отбор.Сейчас там стоит игла 0,45 мм.Наверно много,раз вы говорите что отбор сивухи большой.

Привет,Александр.Да,стоит.Просто,торопился и не с фоткал.Я повторил конструкцию,которая здесь описана как УПО.

У меня совсем как у Сани просто вход-выход из царги. Приварены 2 см гайки М6. Вкручивай трубочку и шлангочку и вперед! Сейчас посмотрел насадка даже ниже трубки. Но ИА шел конкретный. Что тнтересно, по дельте в лучшую сторону не стало.

У меня,на оборот.Ярко выраженный уход дельты в большую сторону.

Юра !а че невысокую сделал .50 бы повыше нужно .. Т е высоту насадки ?? Все ж как то все начали упускать параметр кол диаметров в колонне !а он немаловажен .!так что есть куда расти ..!а колонна Респект .как всегда!!

Да,я помню что надо 2,5 диаметра.Еще пишут про 4,5 см.У меня два куска трубы-один 7 см другой 10 см.Попробовал,короткий-работает.Теперь сделаю УНО из большего куска и сравню.Сейчас у меня насадка 5 см 4х4.Можно сделать удлинитель в куб.На что обратил внимание-прекращается отбор сивухи на 97 гр в кубе и не идет до 98,4 гр.

Юра .я об высоте насадочной части ..сделаешь ее повыше .они и полетит повыше ..все ж диаметр 50 !!

Да,я понял.Сейчас у меня насадочная часть 5 см,сделаю в десяти сантиметровом куске,врезку и удлинитель с насадкой.Буду пробовать.Но это уже будет в новом году.

Дорброго времени суток.Царга 28мм наружнего,1метр высотой,4,5 мочалки.Мощща примерно 500вт.Если отбираю более чем 400мл/ч,то после отбора чуть меньше половины расчетного АС,уже вверх ползет Т царги.Если беру 300мл/ч то норм.Куда обратить свой взор????)Или как говориться-выше головы не прыгнешь??)))

выше головы не прыгнешьpisto, 11 Дек. 17, 13:32

Для 28мм царги, отбор 400 мл/час для спирта, это уже много. 300-350 нормально.

Понял.Спасибо за ответы.Переделывать не буду.Неудобство только в том что времени больше занимает.В остальном все отлично.

pisto, Саня правильно пишет, но я бы для 28 больше 300 не отбирал бы.
Сегодня для НУО или как угодно УНО купил силиконовый шланг и ниппель.

Добавлено через 15мин.:

Пока думаю, пришла мысль как можно модернизировать конструкцию, подобную моей без особого труда и мучений. У меня сейчас к царге приварена гайка М6 длиной 2 см. Отверстие сквозное. Ниппель как на фото вкручиваем в гайку. Изнутри царги вставляем конструкцию из куска трубки диаметром 12-15 мм со сточенным боком и длиной Dвн царги - 1 см. Вечером все изображу на рисунке. С одного торца трубку запаиваем, а со второго припаиваем в торце гайку М6. В царге чуть выше отверстия на 3-4 см вставляем флегмосборник из проволоки (Антел в своей теме изображал его). Центрируем его писюн по центру. Далее всавляем нашу трубку корытцем вверх и гайкой к ниппелю. Учитывая малые размеры внутри царги корытце можно придержать пинцетом. Совмещаем оси ниппеля и корытца и закручиваем ниппель в гайку корытца. Снизу можно (в принцепе наверно не нужно) вставить пыж.  Получаем практически УПО. Рисунки позже. Жду критики.

Добавлено через 2мин.:

Может это будет не совсем УПО, но УППО (узел почти полного отбора) на точняк!

Добавлено через 36мин.:

В принципе можно и не трубку, а спаять любое корытце, что бы ниппелем притягивалось.
