pisto, Саня правильно пишет, но я бы для 28 больше 300 не отбирал бы.
Сегодня для НУО или как угодно УНО купил силиконовый шланг и ниппель.

Добавлено через 15мин.:

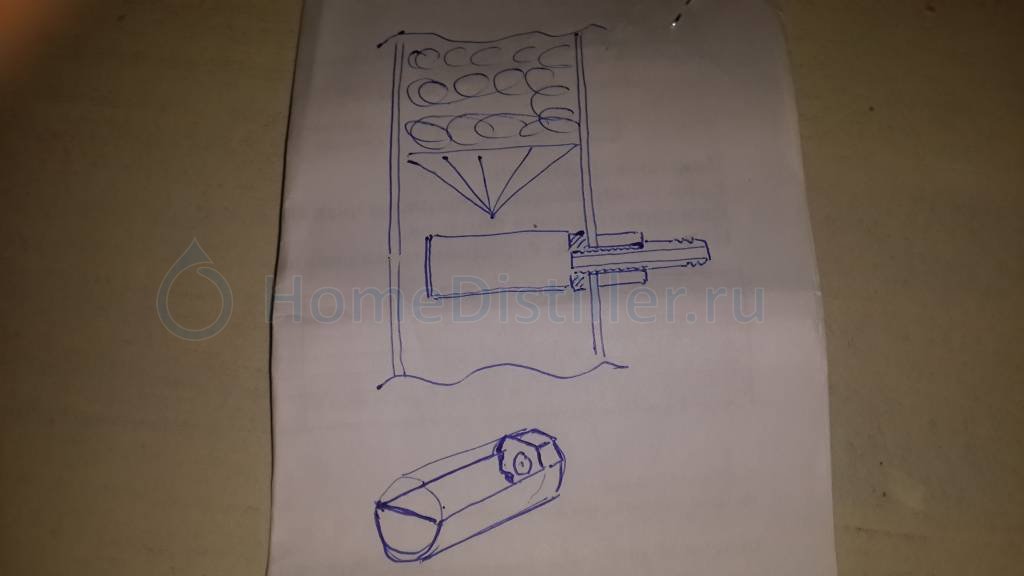

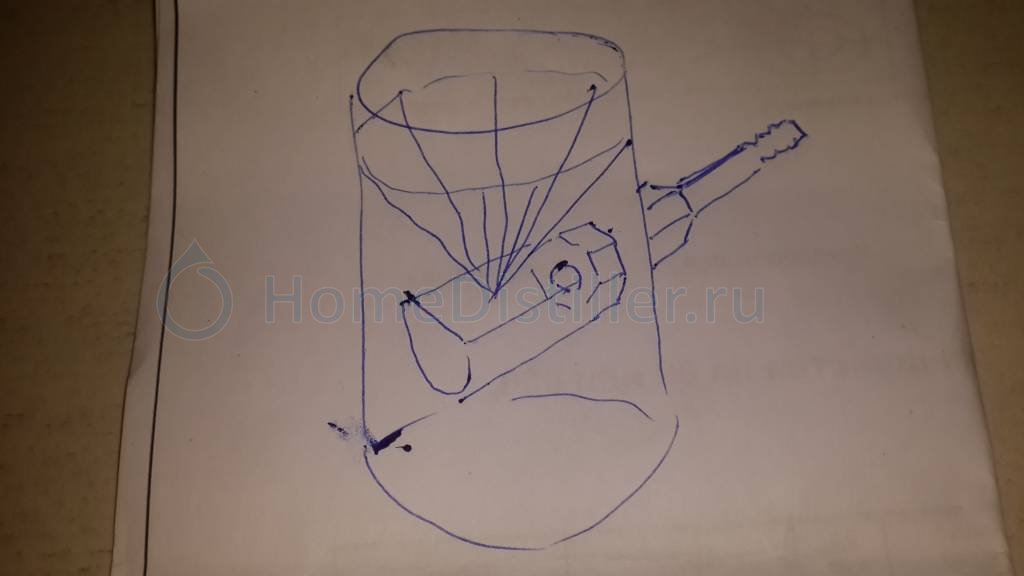

Пока думаю, пришла мысль как можно модернизировать конструкцию, подобную моей без особого труда и мучений. У меня сейчас к царге приварена гайка М6 длиной 2 см. Отверстие сквозное. Ниппель как на фото вкручиваем в гайку. Изнутри царги вставляем конструкцию из куска трубки диаметром 12-15 мм со сточенным боком и длиной Dвн царги - 1 см. Вечером все изображу на рисунке. С одного торца трубку запаиваем, а со второго припаиваем в торце гайку М6. В царге чуть выше отверстия на 3-4 см вставляем флегмосборник из проволоки (Антел в своей теме изображал его). Центрируем его писюн по центру. Далее всавляем нашу трубку корытцем вверх и гайкой к ниппелю. Учитывая малые размеры внутри царги корытце можно придержать пинцетом. Совмещаем оси ниппеля и корытца и закручиваем ниппель в гайку корытца. Снизу можно (в принцепе наверно не нужно) вставить пыж.  Получаем практически УПО. Рисунки позже. Жду критики.

Добавлено через 2мин.:

Может это будет не совсем УПО, но УППО (узел почти полного отбора) на точняк!

Добавлено через 36мин.:

В принципе можно и не трубку, а спаять любое корытце, что бы ниппелем притягивалось.

Пока думаю, пришла мысль как можно модернизировать конструкцию, подобную моей без особого труда и мучений...Жду критики.VF56, 11 Дек. 17, 16:49

Да тут и критиковать-то нечего. С гайкой здорово придумано. Флегмасборник можно и по нашему образцу сделать. А если его кончик припаять в центр корытца, то и центровать больше не нужно будет. Один вопрос, нужно продумать как его вставить соосно с нипелем, чтобы резьба нормально вошла. Если ниже него вставишь пыж, то получится УНО, если оставишь пустоту, то будет УПО.

ZagAl, На днях сфоткаю! Это конструктив.

vprogon, Саня! Мне представляется, что все-таки разборную конструкцию сделать проще и она будет эффективней. Разборная может иметь корытце для флегмы до 15 мм. И длина чуть меньше диаметра царги. Высота корытца вообще в твоих руках. Флегмосборник направленный в любую точку корытца. И флегма в нем! Если не успевает вся слится наружу, часть попадет в куб. Тоже не страшно. Все равно остальная гадость сольется.

Сегодня обещали сделать ГХ с крайнего перегона на Мини. В том числе и того что слилось снизу. Аппарат кристалл 5000. Плохо только нет программы на водку спирт. Смотреть будут на углеводороды.Часть известных спиртов заколют и программа их определит. А вот эфиры будем видеть только по количеству примеси.

vprogon, Мне кажется без проблем. Мне приходилось иногда делать так, что не подлезть и то все получалось. В частности когда фюзеляж самолета клеили. Это было из области квадратного трехчлена!!!

Добавлено через 3мин.:

Я лично вообще проблем не вижу. Здесь можно любую конструкцию внутрь загнать и потом ниппелем затянуть! Даже сьемную перегородочную. С концентратором над ней не страшно даже протекание флегмы по стенкам!

Добавлено через 5мин.:

Вот он писюн на месте снаружи. Внутрь можно любой формы, лишь бы сильно не перекрывать сечение царги. Центрирование херня, без проблем. Зато на стадии сборки сделал отверстие (можно и потом, но надо будет снимать утеплитель) и приварил(припаял) Гайку и вперед! Потроха воткнуть в любое время можно! Зато тебе все прибомбасы: и УНО, и УПО, и нет ничего! Живи и радуйся, ты нигде не опоздал!

vprogon, Саня! Да я изначально об этом же, но это уж слишком простой.
Вот самый оптимум, но немного сложнее.

VF56, vprogon, ребята, а если применить Т-образный фитинг с переходом с 35ой на 15тую? И корыто внушительных размеров получается и вставлять просто - фумлента и хомут. А выходное отверстие уменьшить не проблема. А можно и не уменьшать, даже лучьше. Все медь, обрабатывается на коленке в домашних условиях - только пайка.

В принципе ты прав, но не во всем. Во первых у тебя в димроте роль корзины выполняет колпачек. Во вторых у нас вполне может быть водопад. Ибо есть методики, после прекращения отбора изиков, а точнее после прекращения отбора тела, перед началом отбора хвостов-ароматов, выключается нагрев куба. Все с царги сливается через нижний узел, очищая тем самым колонну от того что там скопилось. И здесь уже требования к проходной способности нижнего узла отбора несколько другие.
И еще. Не нужно забывать, что из нижнего отбора идет очень неприятный запах. И либо нужно делать приемную емкость закрытого типа с выводом отдельной трубки в вентиляцию. Либо шланг между приемной емкостью и узлом отбора должен иметь достаточно большой диаметр, чтобы по нему в одном направлении стекала кака, а в обратном направлении свободно проходил воздух между банкой и колонной - выравнивание давления.

Вообще-то хорошо было бы если бы мы начали четко понимать, чего мы хотим. Что бы потом по нескольку раз не переделывать конструкцию.
Я для себя решил конкретно - мне достаточно только УПО. Почему? Потому что при перегонке сахарной браги я его буду использовать для предочистки СС от сивухи. Вторая перегонка на обычной царге для спирта. А если буду перегонять браги с ароматами в хвостах, то без него не обойтись. Таким образом УНО мне не нужен. И буду я УПО располагать в кубе, как показывал ранее. Тогда и царги дырявить не нужно. Может и вы придете к такому решению, но пока я удовлетворен, что эта тема вообще начала нами обсуждаться.

Тогда и царги дырявить не нужноZagAl, 12 Дек. 17, 12:24

тогда что ,куб дырявить?ZagAl, где то я проследил твой вариант УПО.Где посмотреть?

ZagAl, где то я проследил твой вариант УПО.Где посмотреть?Самостроев, 12 Дек. 17, 12:35

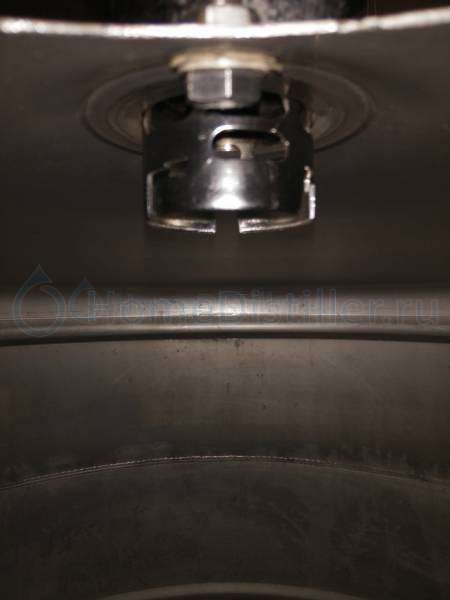

Рисунки были сделаны на скорую руку, но принцип понятен. Можно обойтись и без опор, если прицепить воронку к фитингу куба или трубке, вставленной в царгу снизу. Вот так внутри пивного кега торчит его фитинг. К нему и думаю подцепить воронку для слива сивухи.

подцепить воронку для слива сивухи.ZagAl, 12 Дек. 17, 12:49

ZagAl, Саня! Всеравно трубку на слив надо приваривать к кубу. Но ты не хочешь делать отверстия в царге, а в кубе  ДА?

Добавлено через 0мин.:

Absent, Сергей! Да и перегородочный также можно сделать вставным!

Но ты не хочешь делать отверстия в царге, а в кубе  ДА?VF56, 12 Дек. 17, 14:33

В царге места маловато, происходит сужение проходного сечения, нужно ставить или перегородки или концентратор. Уменьшается рабочее пространство царги. А в кубе ничего этого не надо. Воронка с трубкой для слива и все. Все царги остаются девственно целыми, без дырочек.

ZagAl, Саня! Да тут можно дискутировать днями и ночами. Какое течение пара в царге? Ламинарное или турбулентное? Есть ли срыв потока при обтекании трубки, перемычки или х.з. чего? У Антела в теме со шляпой (грибком) есть цифры 30-50% от площади сечения.

В борьбе за высоту колонны УПО в Кубе конечно предпочтительнее,(может только мыть куб будет мешать,нужно будет снимать)перегородочный УПО заберёт см 20,если учесть что УПО успользуем с короткими царгами для дистиллята или предочистки СС,по мне лучше отдельный узел(ну это ещё наверное потому,что он у меня есть)))).имхо

VF56, Володя, имеются различные варианты отбора из царги и внизу и вверху. Я предлагаю новое решение - внутри куба. Нравится идея - можно воспользоваться. Нравится ставшие уже традиционными решения - можно воспользоваться ими. Вот и все.

может только мыть куб будет мешать,нужно будет сниматьСамостроев, 12 Дек. 17, 17:01

Естественно он должен быть съемным.

Перегородочный можно прикрутить снизу крышки куба.Absent, 12 Дек. 17, 15:07

Сергей, а смысл? Плоская воронка займет гораздо меньше места, чем перегородочный (или любой другой) узел . Высота воронки может быть равна диаметру отводной трубки, ну может чуть больше. Один сантиметр (воронка) против 10-20см (другой узел) - есть о чем подумать.

Нравится идея - можно воспользоватьсяZagAl, 12 Дек. 17, 15:03

ZagAl, Саня! Да надо все рассмотреть. А каждый сам себе режиссер!

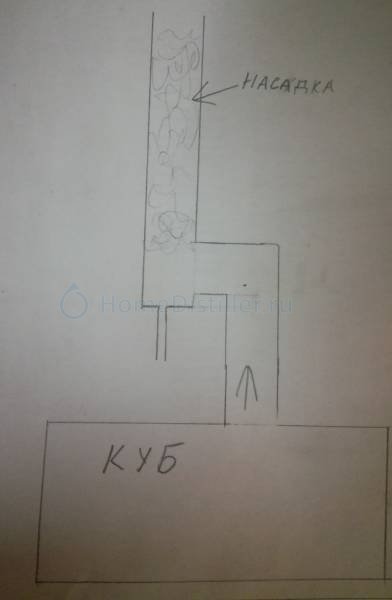

Такой вариант

Добавлено через 2мин.:

Можно сделать из тройника заглушки и уголка

Есть и такие варианты.
