БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Добавил в Путеводитель по теме пункт: Технология изготовления перегородочного узла отбора.

Поясню.
Клампы для надежности соединения впаиваются флюсованным серебром 40%, впаиваю при помощи ацетилен-кислорода.
Можно впаять оловом, но и тогда должно быть серебро! Иначе можно не начинать, будут свищи и т д. Это касается пайки клампа внутри трубы !

Я клампы к медной трубе припаивал 97% олово, 3% медь. Предварительно тщательно облудил клампы. Держится хорошо.

Все верно, лудить обязательно! Пропаривал ты кламп сверху трубы, где контроль пайки 100%
А вот внутри, тут совсем другое дело !

А я блин на даче диван на спине держу. Несколько веточек обрезал и усталость. А самое жалкое сегодня обратил внимание пропадает самый лучший абрикос. Хоть плачь!

vprogon, впаивал клампы так .в 42 ую ! Отдал слесарю что б сточил  без зазоров туго ! Облудил обе части ,забил деревянным молотком нагрел с верху .!самое главное что входили туго .без малейшего зазора !

А вот внутри, тут совсем другое дело !vprogon, 04 Мая 18, 18:22

Ты имеешь ввиду кламп, который вставляется в трубу? Как на фото?

VF56, Володя брось на хер все .послеоперационный период .имел неосторожность .блин осложнения были !блин врачи херово обьяснили !выдержи его правильно !

Саня, vprogon, так что УПО с перегородками на 54 трубе также работает как и на 28 Там же блин вся флегма с низу стечет и все Чот я не догоняю.

Да, так же работает, но а этом узле добавлен возврат.

Добавлено через 2мин.:

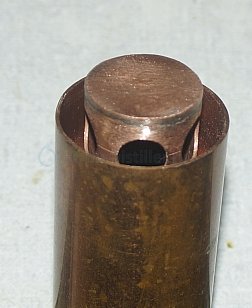

А вот так делает мой коллега.

Добавлено через 1мин.:

Под отверстиями под пар есть уровень, с которого происходит отбор.

Если поможет...нечем запаять/заварить, наложи как сантехники хомут... У меня деф к царге муфтой 22/35 просто одет, разрезал вдоль силиконовую трубку и автохомутик сверху для герметизации стыка...работает

Stm, Читай раздел этого могло не случиться!

Добавлено через 17мин.:

Когда вы блин поймете, что в этом деле мелочей и условностей нет! Есть либо сблюдение ТБ и нормальная многолетняя работа, либо не соблюдение ТБ и ожоги, ошпаривания и смерть! Не приведи бог

какие лучше прокладки под клампы заказывать, силиконовые или фторопластовые?

kobnik, смотря где будут они использоваться, а лучше и те и другие заказать.

kobnik, силикон! А они вообщето вроде как в комплекте должны быть. Фторопласт мне абсолютно не нравится для прокладок! Он способен деформироваться при нагрузках с дальгейшим пропусканием...

VF56, в комплекте чего они должны быть? Фторопласт жесткий и имеет свойства "холодной текучести", но где совсем горячо, то лучше его применить, чем силикон, однако.

в комплекте чего они должны быть?vano11, 05 Мая 18, 15:45

В комплекте клампового соединения.

ZagAl, на СиВ_е и прокладка и хомут отдельно от всех прибамбасов с клампами идут, однако.

На СиВе ценник гнут однакоkobnik, 05 Мая 18, 17:35

Дык, на СиВ_е свет клином не сошелся, однако. Прокладки под клампы, как фторопластовые, так и силиконовые можно и в других местах купить, однако.

kobnik, не серчай, однако. Кстати я недавно в магазине сантехники фторопластовые прокладки узрел, купи себе разных размеров, от 1/2" до 1".

ЗЫ, на счет где использовать, я купил фторопластовые прокладки для использования в "горячих зонах", например между заглушкой 2" в клампе для ТЭН_ов, если вдруг на газ куб понадобится поставить, силиконовой прокладке наверняка поплохеет в данной сетуевине, однако.
