Технология ректификации

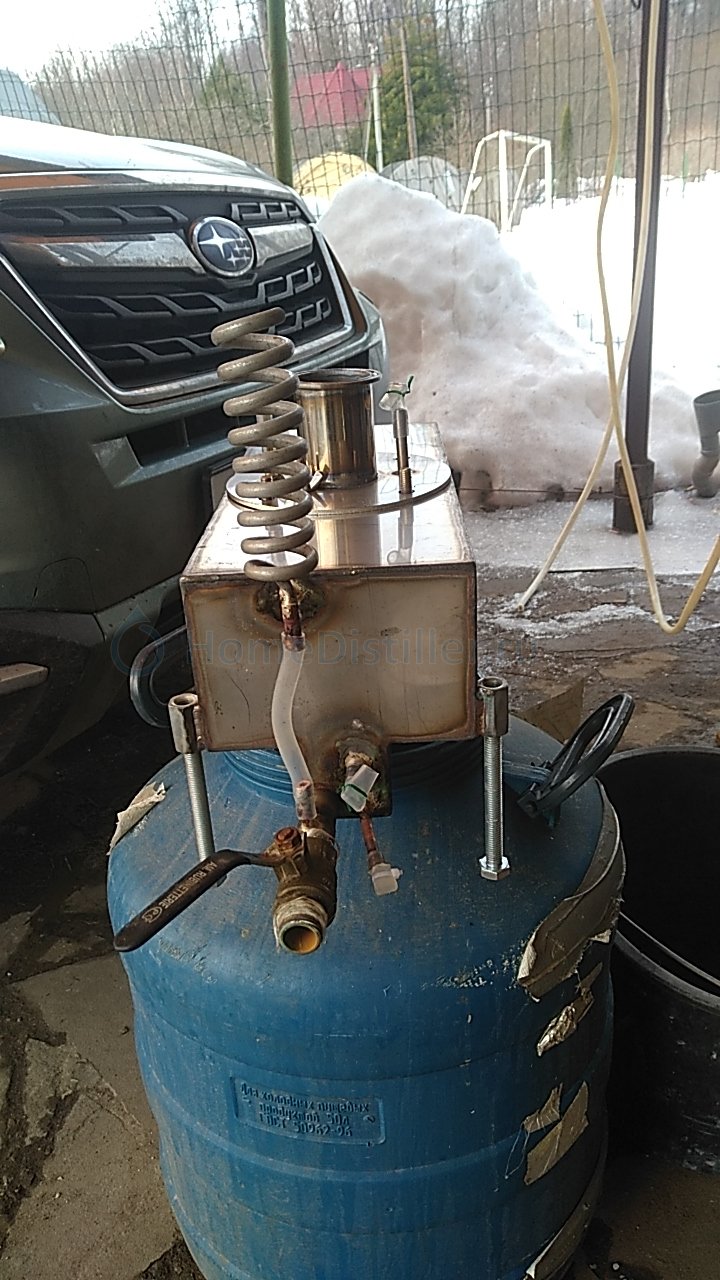

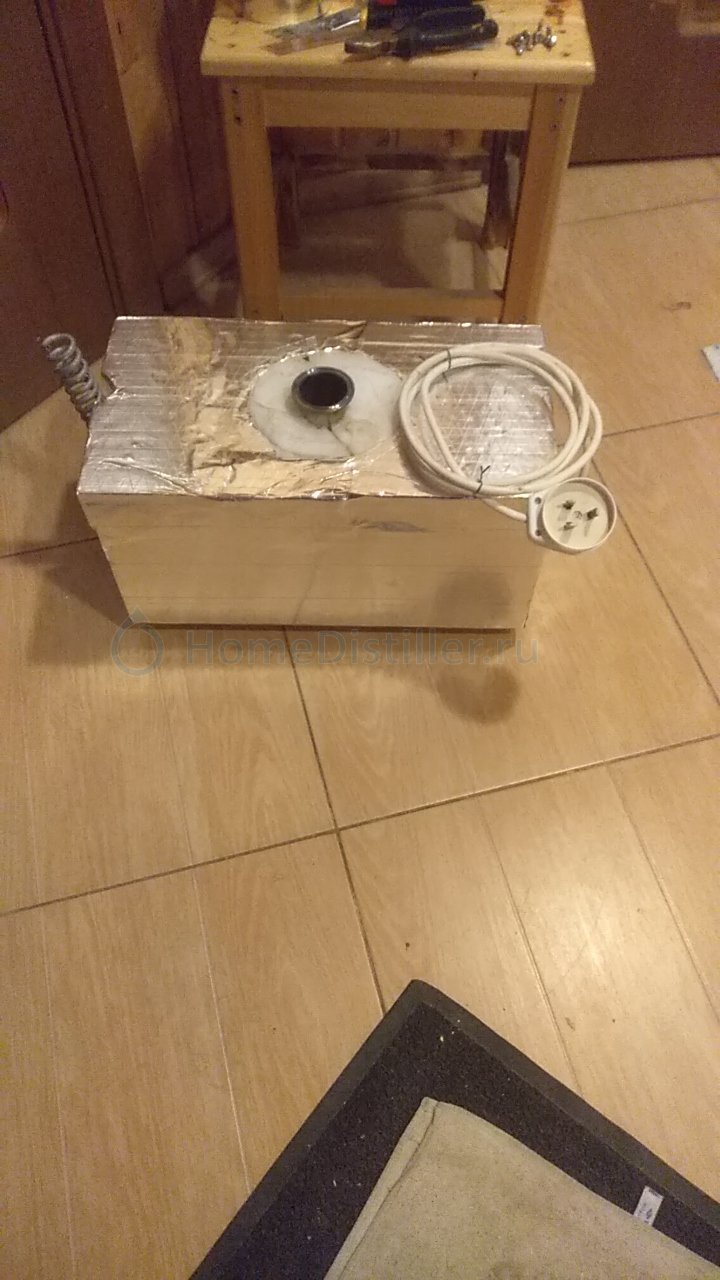

mekkaod, во какую игрушку слепил...

20 с небольшим в высоту.
Трубка закачки/откачки
Термодатчик
дД с охладителем
2 датчика уровня.
Мертвый обьем менее литра

во какую игрушку слепил...alexeyT, 19 Марта 21, 20:51

(озадаченно).. Блин... Дункан мак Лауд - што ле.. ??

У меня и на половину твоих железяк - жизни бы не хватило..
Всегда думал что с моим графиком - два дня, две ночи - четверо дома - у меня уйма свободного времени.. Да не успеваю.. блин.. КАК??

Zapal, сань, эту хрень с Мастером1 обсасывали. Долго
Советы Грова не лишними были

Добавлено через 3мин.:

У меня мёртвый объём куба меньше 100 мл))

Dry Gin, рад за тебя.
Это НПГ на тэне
На кубе 240 л с внешним нагревом у меня был НОЛЬ

alexeyT, ноль на кубовой неактуален. Примеси надо оставлять. А до непрерывки мне в связи с последними наработками ещё далеко. Твои эксперименты заслуживают уважения. И заслуженно уважаемы.

alexeyT, датчики уровня ... как из чего?

А чего ТЭН в трубу 2" не вставить? Льём в трубу, пар генерируется. Перелив для контроля уровня. Я ничего в этом не понимаю, разумеется. Но зачем 40 литров для НПГ?

Dry Gin, 4.5+1
Почти на порядок махнул.
Унбк только высасывает, эк и нрк наоборот.
Возможно, габариты еще снизятся, но уже явно не революционно.тот же утеплитель сразу дает половину высоты. При сокращении железяки на 2 л(почти вдвое) высота срежется на 5 см
С учетом дрожания уровня +/- 1 см лучше перебдеть.
Я за свою ректо-жизнь тэнов 5 спалил, от безудержной оптимизации..
Про дист вообще вспоминать не стану...там поболее было и последствия покруче...

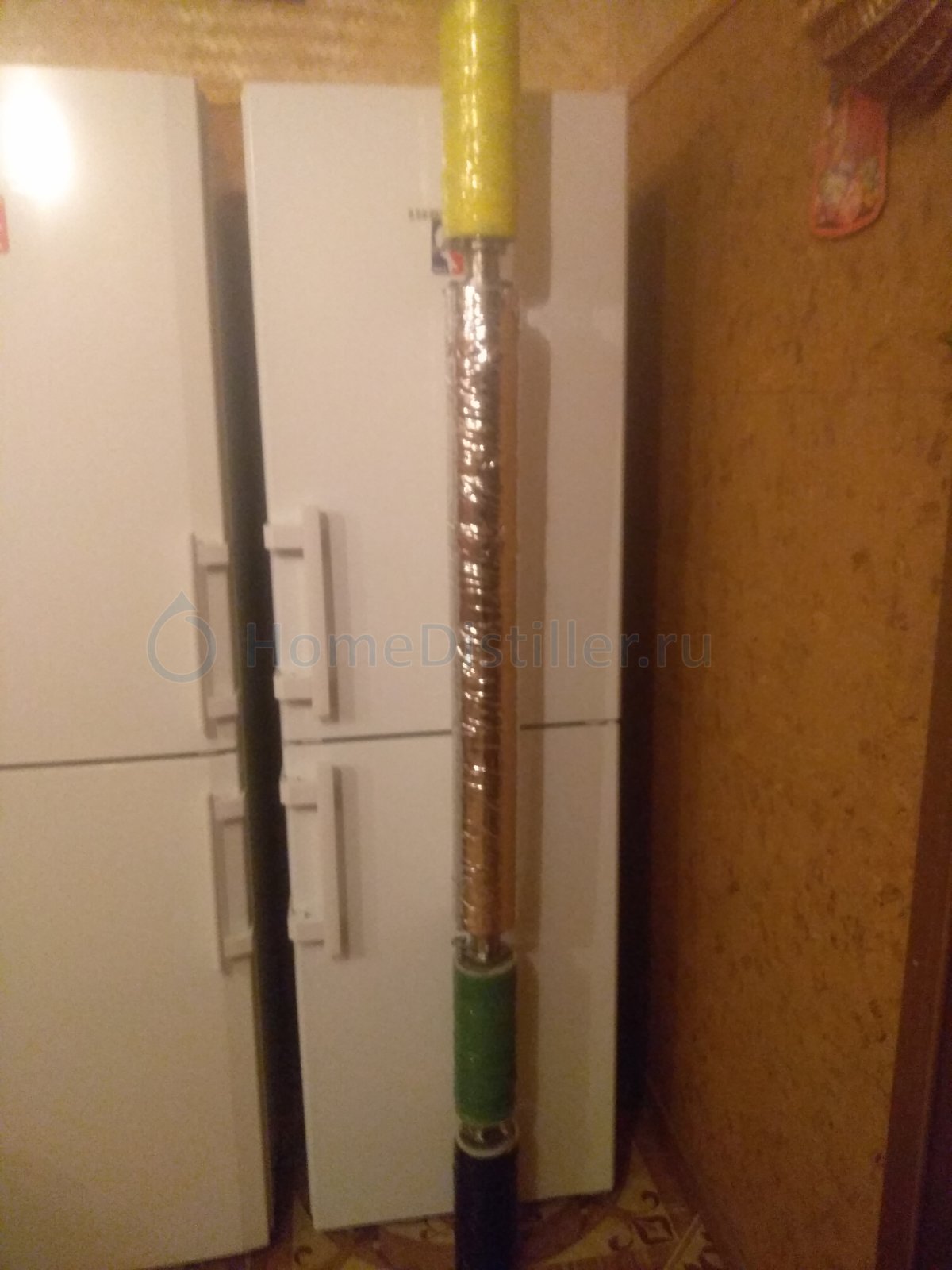

Короче, теперь НРК + бак=менее 250 см.

Остается только УНБК вогнать в эти габариты, что нетривиально.

Добавлено через 1мин.:

mekkaod,

Спирт они не очень видят...

Спирт они не очень видят...alexeyT, 20 Марта 21, 02:20

А что это?

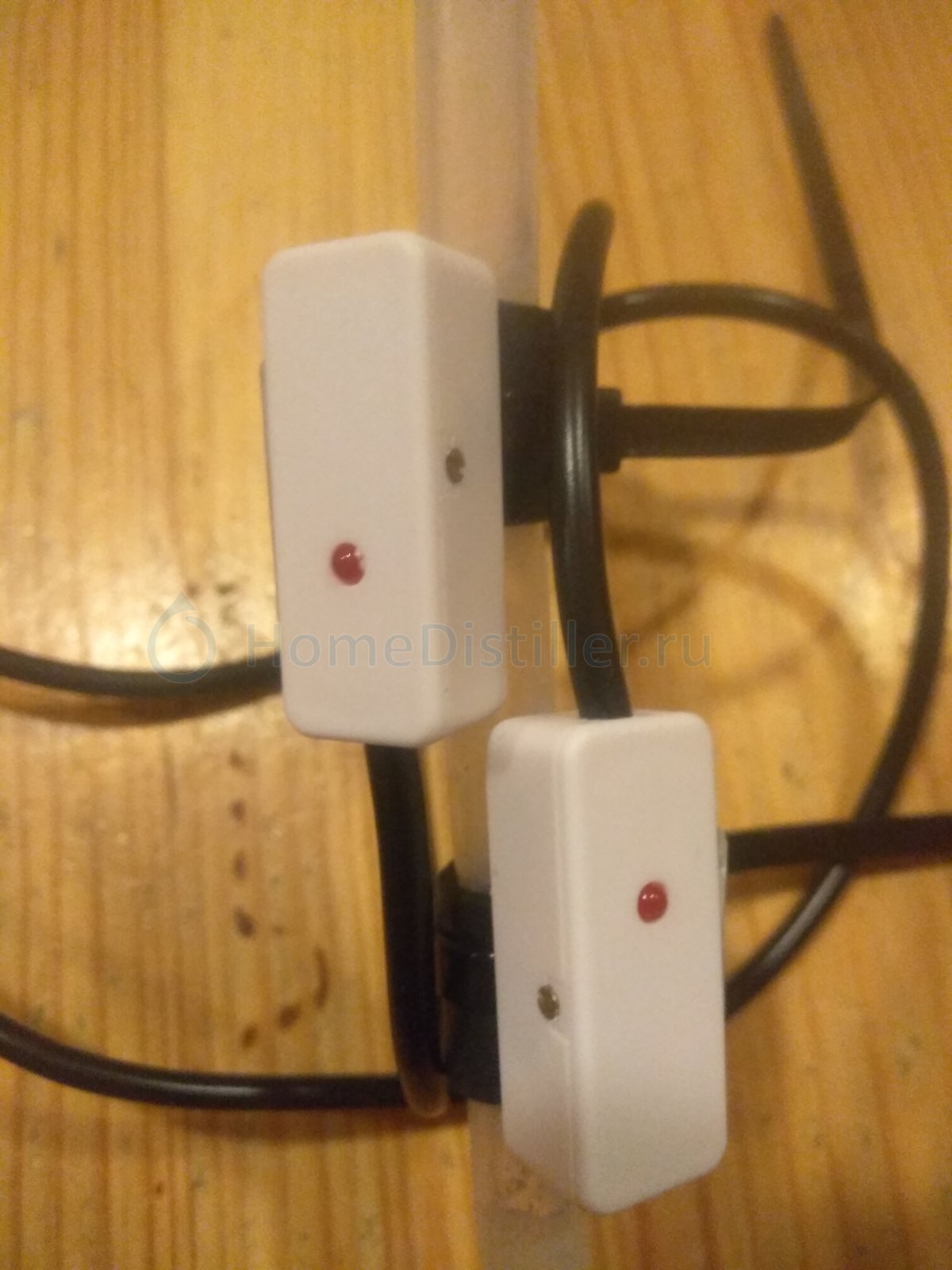

AlexB, датчики уровня

датчики уровняalexeyT, 20 Марта 21, 11:45

Это которые бесконтактные ? Снаружи ёмкости ?

Newocelot, на силиконовом шланге, судя по фото, и скорее всего он триггерный да/нет и линейно отслеживать уровень им не получиться
https://www.aliexpress.com/item/1005002212193736.html

датчики уровняalexeyT, 20 Марта 21, 11:45

alexeyT, Лёша, а ссыль можешь на них скинуть, почитать, шо за зверь?

https://a.aliexpress.com/_mOKOBPd

Кусок нерж трубки в разрыв гидроуровня + компаратор. Работает безотказно.

шо за зверь?AlexB, 20 Марта 21, 13:24

я пользуюсь сенсорной кнопкой ТТР223 , в качестве датчика уровня , для перехода с голов на тело , подобрал тару - работает безотказно

ТТР223митрик, 20 Марта 21, 18:32

Платка мелкая кит.емкостная?..
Она на медленное изменения уровня не реагирует.. вроде как..

Ауууу... Это для НПГ
Либо воду прыскать, либо отсасывать

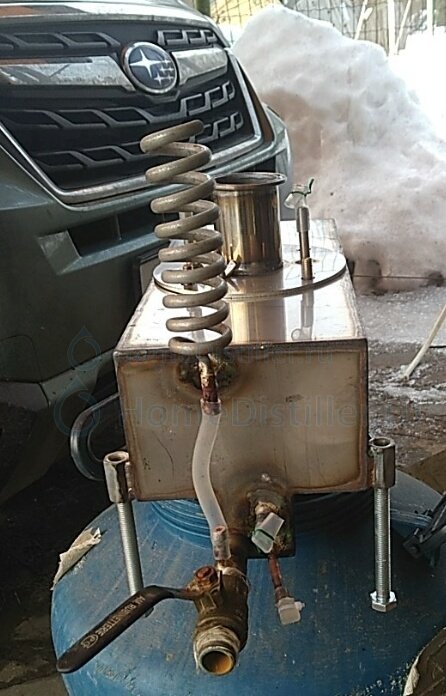

Д.Алеша...а вот эта пружинкаспиралька..что делает? Зачем она, вразуми, полюбому не я один такой тупой тут..

Добавлено через 3мин.:

для НПГ
Либо воду прыскать, либо отсасыватьalexeyT, 20 Марта 21, 19:48

Ну ниче не понятно... что ты этим хотел сказать?
