Технология ректификации

Dry Gin, у тебя - вообще НИЧЕГО не решено.
подача воды требуется лишь в НБК.
на 200 л браги потребно около 50 л
Бочку подвесишь?

dee, на твоём рисунке и есть парогенератор.Dry Gin, 21 Марта 21, 09:08

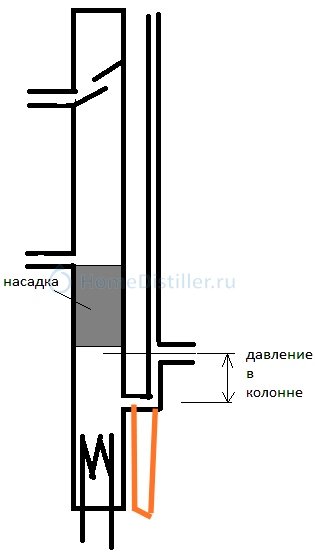

на моем рисунке НБК с отгонной и концентрационной для отбора частью, то что алексейТ называет УНБК

Добавлено через 2мин.:

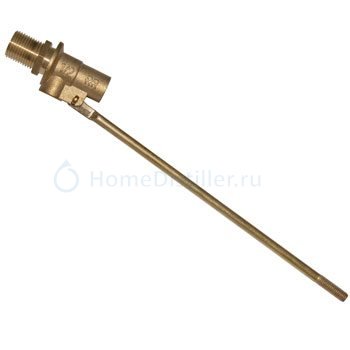

а хочешь механики - бери запорную арматуру от унитаза (на свалках еще попадается латунная) и вперед, у меня лет 10 назад была такая, с термосом вместо поплавка, в алюминиевом бидончике - минимум пайки, немного работы напильником и готово

бл... насосик за 500р решает все проблемы... настроил по соответствию мощности и спишь спокойно

Сперва здесь петля(г-затвор) должна быть,как на эмануэль. Иначе весь пар в трубу вылетит)) А отвод по давлению в колонне-правильно. И никакая вода вовсе не нужна,только на запуске

на твоём рисунке и есть парогенератор. Встроенный в колонну.Dry Gin, 21 Марта 21, 09:08

При столь мизерном объеме - питать его надо будет дистиллированной водой..

На жесткой воде - за пару часов насадку начнет накипью забивать..
ведь в зоне кипения - будут кристализоваться все соли что есть в воде..

питать его надо будет дистиллированной водой..Zapal, 21 Марта 21, 09:43

так и есть
основной гимор

Dry Gin, у тебя - вообще НИЧЕГО не решено.
подача воды требуется лишь в НБК.
на 200 л браги потребно около 50 л
Бочку подвесишь?alexeyT, 21 Марта 21, 09:14

Лично я попробую УНБК питать брагой, когда дело до неё дойдёт. Бардой от браги, которая образуется внизу колонны. И проблемы с накипью нет. Может я чего-то не понимаю пока, но думаю, разберусь со временем.

А в моей схемке решён слив и подача, если подача нужна. Не нравится сменная бутыль с водой, можно и с водопровода подачу наладить с помощью унитазного клапана.

На жесткой воде - за пару часов насадку начнет накипью забивать..Zapal, 21 Марта 21, 09:43

А что мешает сделать расстояние до насадки сантиметров пять-десять в зависимости от интенсивности? Или вообще сделать раздельную подачу пара через колено и прямой возврат флегмы, как у меня сейчас на стационарной? Тогда вообще ноль высоты от выхода НПГ до насадки.

Добавлено через 2мин.:

А насосик за 500 рублей может поломаться. Самая ненадёжная штука - насосики.

А что мешает сделать расстояние до насадки сантиметров пять-десять в зависимости от интенсивности? Или вообще сделать раздельную подачу пара через колено и прямой возврат флегмы, как у меня сейчас на стационарной? Тогда вообще ноль высоты от выхода НПГ до насадки.Dry Gin, 21 Марта 21, 12:33

Ничего не мешает. ТЭН накипью зарастет и сдохнет.. Поэтому и делают парогены - с большим кубовым объемом балластной воды..
За сеанс перегонки - не успевает обрасти.. потом вылил - концентрат солей.

моей схемке решён слив и подачаDry Gin, 21 Марта 21, 12:33

Осталось малость, только установить датчик массового расхода пара, завязать его на контроллер управляющий дозирующим насосом подачи воды и нагревателем, написать алгоритм этого контроллера, ну и воду подавать горячую, дабы избежать вход системы в колебательное состояние...

ТЭН накипью зарастет и сдохнетZapal, 21 Марта 21, 12:44

Не успеет за один подход.

дабы избежать вход системы в колебательное состояние...Newocelot, 21 Марта 21, 12:49

Слив и подача могут войти в колебательное состояние, согласен. Но на количество образующегося пара это повлияет не сильно. Однако согласен, можно подумать нед демпфером.

Не успеет за один подход.Dry Gin, 21 Марта 21, 13:00

Ну тогда удачи тебе. сделаешь - покажешь?

Dry Gin, пиздабооол ты.
1. Саня Стопик килограммами кальций после перегона выгребает.
2. достаточно 5л нечищеной воды, чтобы засрать насадку под вводом. Практически наглухо
3. Тэн на барде обрастает органикой за пару часов
Я дозированно подавал барду, сколько пАра вылетало.
После 150л браги вид тэнов произвел неизгладимое впечатление.
Когда органика пришкварится и пригорит - видимо, только тебе известно
Перистальтические моторчики работают сутками-месяцами
Скорее по пьяни башкой об косяк ....когда воду в велосипед заливать понесешь

alexeyT,
1. На ТЭН накипь сядет по любому, я в курсе. На твой кстати тоже.
2. Чтобы в насадку брызги не летели, предлагаю подачу пара через U-образное колено, выше написал. У меня сейчас так сделано на кубовой. Пар через колено, флегма через низ. На непрерывке то же самое. Никаких брызг в насадку.
3. Возможно, пригорит. Значит нужно мощнее ТЭН с большей площадью и меньше напряжение, чтобы уменьшить тепловой поток, то есть температуру поверхности.

У меня всё.

Dry Gin,
1. на мой - нет. Поскольку весь тракт запитан осмотической.
В нбк сливается с эк и рк. Добавляется из буфера
2. Какие нахер брызги??? Если брага на насадку льется?? Проспись, друже
3. Более мощные ТЭНЫ имеют иные типоразмеры и резьбы

alexeyT,
1. Мы же говорили про водопроводную. С осмотической и при моей схеме не сядет.
2. Ты читаешь свои посты? Прочитай внимательно п.2. Я на него отвечал. При чём тут брага, если речь в п.2 шла о неочищенной воде, которая оставляет известковые отложения в насадке.
3. У тебя в УНБК вроде 3 кВт вдувается? ТЭН на 12 кВт, 350 мм под 2". Сунул в нарисованную мной трубу - и нормально. Если органика всё-равно будет гореть, то можно увеличить трубу до 3", либо попробовать дополнительно греть стенки рубашечным ТЭНом. Вообще пригорать органика будет и на твоём НПГ точно так же. Всё зависит только от температуры поверхности ТЭНа, которая определяется тепловым потоком через его поверхность.

Dry Gin, остается на пвк гнать, по твоим советам
П 2 о том, что даже СС нельзя разбавлять водопроводной

alexeyT, по каким ещё моим советам? Я предложил (и я не первый) НПГ высотой 10-15 см от пола, с минимальной паразитной ёмкостью. При квартирных потолках и дефе-клюшке 10 см, на НЧ остаётся 2200-2300 мм. У тебя же 20 см высота, прибавь к этому начало НЧ. Сантиметров 10 проигрываешь, минимум.

Про сырец вообще не понял. Я не предлагал его разбавлять водопроводной водой. Я предлагал сравнить твой НПГ и простейшую "нижнюю клюшку", назовём её так. Если нужна схема, как питать нижнюю клюшку водопроводной водой без накипи в насадке (накипь будет только на самом ТЭНе), то проще спросить у меня, я покажу.

Dry Gin, у меня это работает
У тебя - фантазии. Прибавь минимум 5 см снизу, на утепление
И 5 см сверху, на утепление с клампом
И?
Фуфел обычный твой

alexeyT, не фантазии, а инженерный расчёт. Заработает и у меня однажды, если мне понадобится НПГ. Пока другие приоритеты, извини. Отгонным узлом отбора занимаюсь и ещё параллельно кое-чем)

Dry Gin, инженерный расчет с воплощением

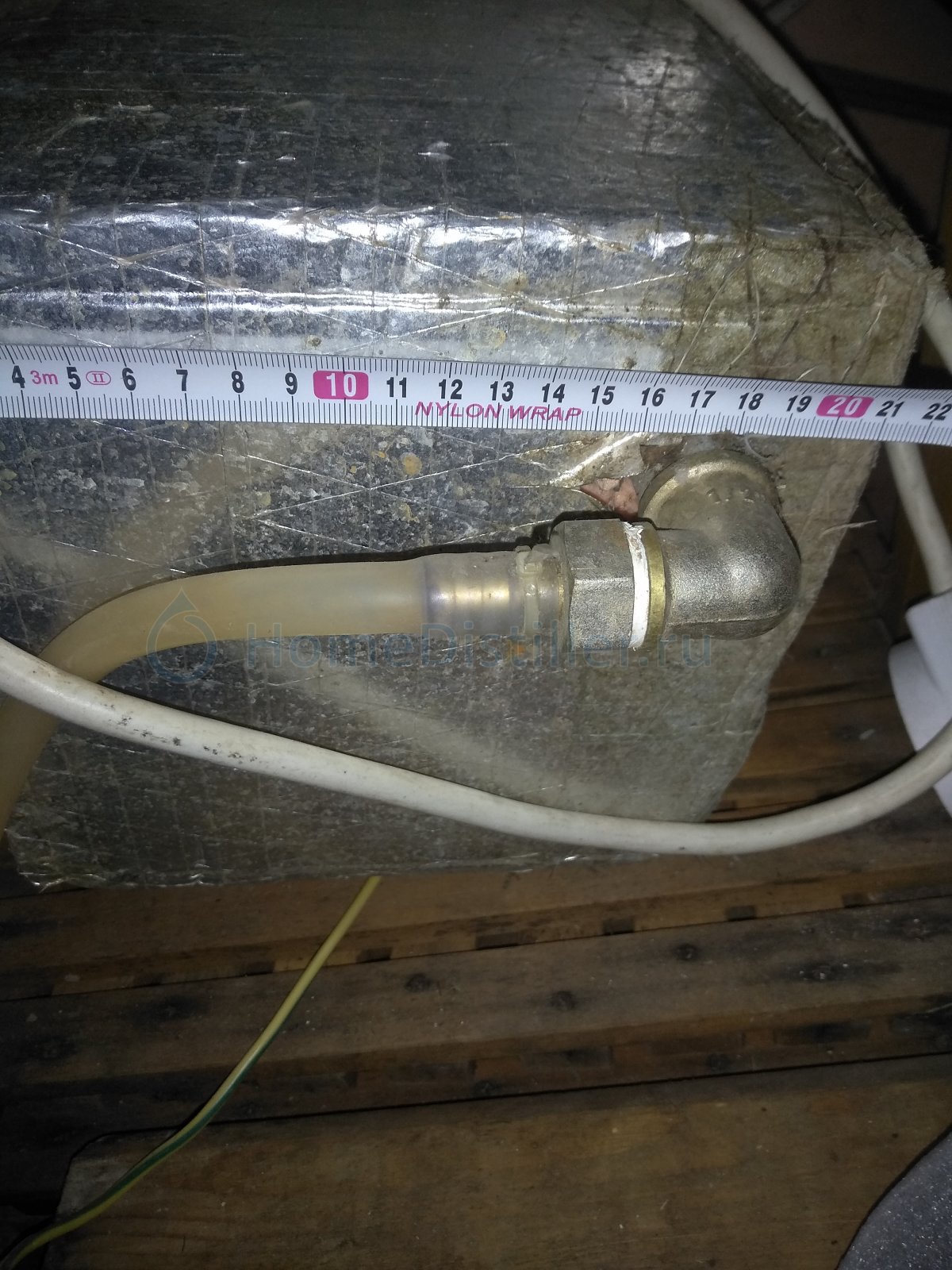

Работает с 2014 г. 5.6 квт
21 см с утеплением
Новый бак = 25 с утеплением.
И он работает, на ЭК и НРК
С потенциалом снижения высоты еще на 50-60 мм
