к тому же неснижаемый остаток разбавляется и кольцуется или накапливается и ректится отдельно,dee, 30 Авг. 25, 09:07

Добавление хлорида кальция увеличивает колличество остающейся в кубе жидкости.

Налей 4 л воды, ничего не изменится.СМР, 30 Авг. 25, 09:36

Ещё как изменится. Изговняется.

Ну какой тэн в нише,dee, 30 Авг. 25, 09:07

обычный лепездрический на три кило.

К сожалению известные нам производители оборудования не идут на встречу ректификаторам, и я ни разу не видел в линейках по настоящему именно спиртового куба.WnV, 30 Авг. 25, 03:30

К сожалению у современных начинающих самогонщиков ,кроме как заказывать железо с маркетплейсов, на фантазию и творчество мозгов не хватает.
Мне оба куба варил форумчанин.
Пс. Кстати, маленький(20ти литровый в продаже с остальной кучей лишнего железа.
В барахолку иногда заглядывать не пробовал?

Ещё как изменится. Изговняется.DIMA1965, 30 Авг. 25, 10:42

Теоретически ,да, и очень сильно. Практически ни на один мг/ литр примесей. Ну, конечно, если это не 1 л спирта на 4л воды.Кстати, коллега выше уже об этом сказал.

СМР, <всегда думал, что для снижения мёртвого остатка куб д.б. узкий и высокий>
Для спирта нафига высокий куб? Высоту красть?
Неснижаемый карман под Тэн уж много лет как делали DVV, джолер, да и многие другие.
Высокий куб на рект ни к чему, имхо

Большое спасибо! Очень много полезного в этой ветке форума!!!

Объясните пож на чём основана рекомендация - что объём куба должен быть 10-20 объёмов насадки? Зачем так
много? Понимаю что из-за сивухи,но не понимаю

Объясните пож на чём основана рекомендация - что объём куба должен быть 10-20 объёмов насадки?kolsasha, 09 Февр. 26, 12:06

Просто пока прими за аксиому, что некоторые примеси не выводятся из колонны, а накапливаются в ней. Если куб будет слишком большой (с большим количеством примесей) - примеси переполнив насадку начнут идти в отбор. То есть колонна (с определенным объемом насадки) может удержать не больше определенного количества примесей. Это почему нельзя ставить слишком большой куб.

А слишком маленький просто неэффективно - только разгонишься, а спирт уже кончился.

Кстати это задачка из начальной школы. Допустим литр насадки удерживает 30 г дерьма. Сколько исходного винегрета может быть в кубе что бы раньше времени не сушить весла?
И это тоже можно вбить в автоматику. Когда космические корабли....
Финиш определяется не появлением воды в отборе. А аппаратура настроена на неё.

Объясните пож на чём основана рекомендация - что объём куба должен быть 10-20 объёмов насадки?kolsasha, 09 Февр. 26, 12:06

Чтобы сивуха не переполнила колонну, это так грубая рекомендация, потому что зависит от качества сырца, сколько в нем сивухи, конструкции колонны, ее режима и пр, тем не менее в среднем имеет место быть. Вот тут сантакс прикидывал как сивуха в колонне располагается [сообщение #14157992] т.е. по основному ее компоненту изоамилолу максимальная концентрация накапливается на третьей тарелке, и потом за следующие 4 тарелки снижается до приемлемой, значит нужно посчитать чтобы сивуха влезала в колонну, допустим колонна 2" со средней СПН, 1 л СПН это гдето 50 см высоты и 13 тарелок, на каждой тарелке порядка 10 мл флегмы. Если мы говорим что на 1 л СПН должно быть не более 15 л сырца, а в 1 л сырца порядка 1.5 мл изоамилола, значит у нас будет 22.5 мл изоамилола всего, ну вот грубо говоря он в основном влезет на 2-3-4-5 тарелки, и еще за 4-5 тарелок снизится до приемлемой концентрации, т.е. нам нужно 10 тарелок, а у нас 13, какраз чтобы не переполниться.

Подскажите пожалуйста кто может помочь посчитать скорость потока пара в колонне 1,5" 1,5 метра спн 3,5 мощность 500 ватт(чистыми)

0.4 м/сек.

0.4 м/сек.Виктрыч, 19 Февр. 26, 14:22

Это без учёта кубового давления?

Это без учёта кубового давления?Dry Gin, 19 Февр. 26, 14:25

и ИИ примерно того же мнения:

Расчёт скорости потока пара (пошаговая методика)
Исходные данные:

диаметр колонны: 1,5
′′
=38,1 мм=0,0381 м;

высота колонны: 1,5 м (на расчёт скорости не влияет напрямую);

насадка: СПН 3,5 (влияет на гидравлическое сопротивление, но для базового расчёта можно пренебречь);

мощность: 500 Вт (чистая мощность, идущая на испарение).

Шаг 1. Определим массовый расход пара
Мощность идёт на испарение жидкости. Удельная теплота парообразования воды при атмосферном давлении: L≈2260 кДж/кг=2,26×10
6
Дж/кг.

Массовый расход пара:

m
˙
=
L
P
​
=
2,26×10
6

500
​
≈0,000221 кг/с

Шаг 2. Найдём объёмный расход пара
Плотность насыщенного водяного пара при атмосферном давлении и температуре кипения (100
∘
C): ρ
пара
​
≈0,6 кг/м
3
.

Объёмный расход:

Q=
ρ
пара
​

m
˙

​
=
0,6
0,000221
​
≈0,000368 м
3
/с

Шаг 3. Вычислим площадь сечения колонны
S=
4
πd
2

​
=
4
3,1416×(0,0381)
2

​
≈0,00114 м
2

Шаг 4. Рассчитаем скорость потока
v=
S
Q
​
=
0,00114
0,000368
​
≈0,323 м/с

Итоговый результат
При мощности 500 Вт, диаметре колонны 1,5
′′
и работе с водой ожидаемая скорость потока пара — около 0,32 м/с при атмосферном давлении и температуре 100
∘
C.

Важные уточнения и ограничения:

Состав пара. Расчёт сделан для воды. Для спиртосодержащих смесей теплота парообразования и плотность пара будут другими.

Давление. При отклонении от атмосферного давления нужно пересчитать L и ρ
пара
​
по таблицам насыщенного пара.

Насадка СПН. Реальная скорость в каналах насадки выше из‑за уменьшения свободного сечения. Для учёта используют коэффициент свободного сечения (обычно 0,7–0,9 для СПН).

Перегрев пара. Если пар перегрет, его плотность меньше, а скорость — выше.

Гидравлическое сопротивление. Насадка создаёт перепад давления, что может влиять на режим течения.

Интересная штука ИИ.

Спасибо

Добавлено через 1дн. 16ч. 56мин.:

Подскажите пожалуйста, я увеличил высоту колонны насадка спн 3,5 , её теперь не хватает, есть спн 3 можно ли их перемешать? Или все-таки докупить 3,5?

Фронт39,

Или все-таки докупить 3,5?Фронт39, 19 Февр. 26, 18:07

Докупить 3.5.

Это почему нельзя ставить слишком большой кубneva2012, 09 Февр. 26, 14:50

А если нужно? На куб ставим УПО (ну или теперь УНО).И что не вмещает колонна, выводим вон из неё.

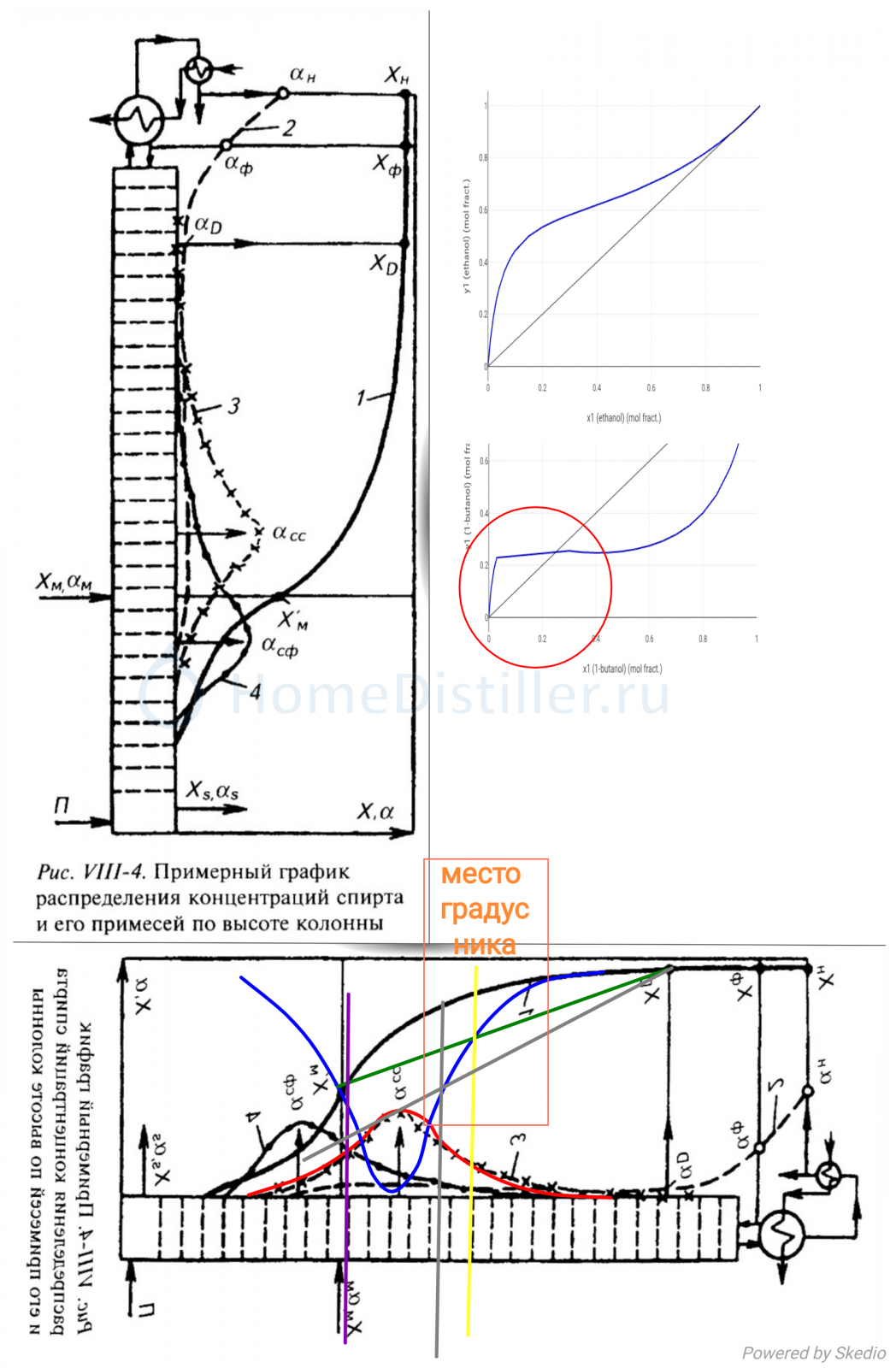

Я тут от нех делать почеркался на букварях. Рабочая линия должна упереться в равновесную не воды, а примеси. Синее. Странслирована из красной. Ну не сразу конечно. Переключиться на неё. Жёлтое отбор на начальном флегмовое 2. Серое финиш на 4. Дальше нех ловить. Хотя можно и помучиться и гнать по классике до фиолетовой поимев часть красной шляпы в отборе.
Вот как пропëрло!
Вопросы есть? Вопросов нет.
Махмуд, зажигай!

Ну и чем больше куб, тем раньше шляпа. С вытекающими вариантами её контроля и способами устранения.

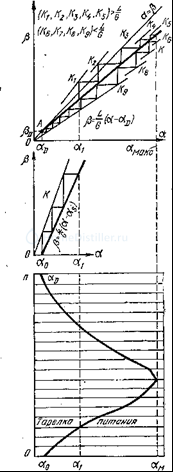

Виктрыч, на рисунке полная колонна из отгонной и концентрационной части. Из-за разного соотношения жидкости/пар там будет два горба (в каждой царге) с накоплением промежуточных. Я как то выкладывал график распределения ВПП от ФЧ, скорее нос чем шляпа.

Рабочая линия для примеси строится чисто условно, для каждой тарелки своя и проходить через ноль она вовсе не обязана.

Подскажите пожалуйста кто может помочь посчитать скорость потока пара в колонне 1,5" 1,5 метра спн 3,5 мощность 500 ватт(чистыми)Фронт39, 19 Февр. 26, 14:07

ИИ в гугле на раз...еще и объяснит как именно считал...
