Первый раз работаю с ректификационной колонной.

А что, большая разница где, в паровой или в жидкостной? Ну, колбасит его (не замечал), или врет на пару десятых?

Ниппель для термометра ...может находиться только в паровой зоне куба ... или в жидкостной тоже?Vlad_75, 01 Дек. 25, 17:31

ИМХО, в жидкости предпочтительнее.
Напрашивается закономерный вопрос, почему?

В свое время тестировал поведение термометров в кубе.
Три штуки были размещены в кубе на разных уровнях:

• первый - чистый жидкостник (возле дна);
• второй - а-ля проститутка (посреди куба);
• по мере отбора уровень жижи в кубе опускается, второй из жидкостного превращается в паровой;
• третий - чистый "паровик" (под крышкой куба).

Чем плох паровик?
Раз.
Чем дальше он отстоит от зеркала кипящей кубовой жижи, тем больше температурная разница между ним и жидкостным градусником. В моих экспериментах наблюдал дельту в 2 градуса.
Два.
Крепкая флегма возвращаясь в куб (речь ведь о ректификаци) падает на кипящее зеркало и шустро испаряется. Термометр в паровой зоне (под крышкой куба) наблюдая "крепкий" пар естественно покажет меньшие градусы, чем градусник в кипящей жиже.
И чем крепче флегма, и чем больше ее возврат - тем существеннее разница в показаниях между жидкостным и паровым градусниками.
Три.
Время от времени можно услышать от коллег жалобы на "взбесившийся" кубовый градусник. Мол цифры на его дисплее вдруг начинают "прыгать". Уточненяешь месторасположения девайса - под крышкой куба (паровой).
Одна из вероятных причин его "нервического" поведения, это неравномерный возврат флегмы. Чем больше возврат - тем ниже температура пара.

Мои выводы.
Паровик подобен капризной девице. Термометр в жидкости флегматик.
Лично моему организму импонируют показания флегматика.

Vlad_75, ставь в жидкостной зоне. С помощью ниппеля.

Добавлено через 2мин.:

Пысы . И не рядом с тэном.Моржов, 01 Дек. 25, 18:57

Вот именно этот вариант и рассматриваю 👍

Добавлено через 1мин.:

А что, большая разница где, в паровой или в жидкостной?DedKar, 01 Дек. 25, 19:12

Говорят, да ))

Добавлено через 3мин.:

ИМХО, в жидкости предпочтительнее.Esc, 01 Дек. 25, 19:19

Да, с этим я уже определился. Вопрос был о том, можно ли врезать ниппель в жидкостной зоне, исходя из соображений геометичности и безопасности. Пока получается, что можно.

Esc, спасибо, понятно. Но так же справедливо будет добавить, что для небольших кубов эта разница будет незначительна, а в моем случае (15л) просто ничтожна.

Правильно понимаю, что нижняя трубка снизу заглушена?Vlad_75, 01 Дек. 25, 18:28

правильно.

сверху как эта конструкция загерметизирована?Vlad_75, 01 Дек. 25, 18:28

зачем? нижняя трубка снизу запаяна

исходя из соображений геометичности и безопасности.Vlad_75, 01 Дек. 25, 19:21

"Дырка" в баке с кипящей жидкостью на уровне ног...ну так себе безопасность...

зачем? нижняя трубка снизу запаянаАФГ 67, 01 Дек. 25, 19:34

Логично, блин ))

Добавлено через 1мин.:

Дырка" в баке с кипящей жидкостью на уровне ног...ну так себе безопасность...Самовариус, 01 Дек. 25, 19:36

Принято

Дырка" в баке с кипящей жидкостьюСамовариус, 01 Дек. 25, 19:36

А кламп в баке(тэн) не смущает ?

А кламп в баке(тэн) не смущает ?Моржов, 01 Дек. 25, 20:31

Он выглядит гораздо серьезнее (ничем не отличается от любого соединения в колонне), чем ниппель с прутком термометра внутри. Возможно, это блажь, и дырка, заткнутая проволочкой, тоже надежно.

Он выглядит гораздо серьезнееАФГ 67, 01 Дек. 25, 20:34

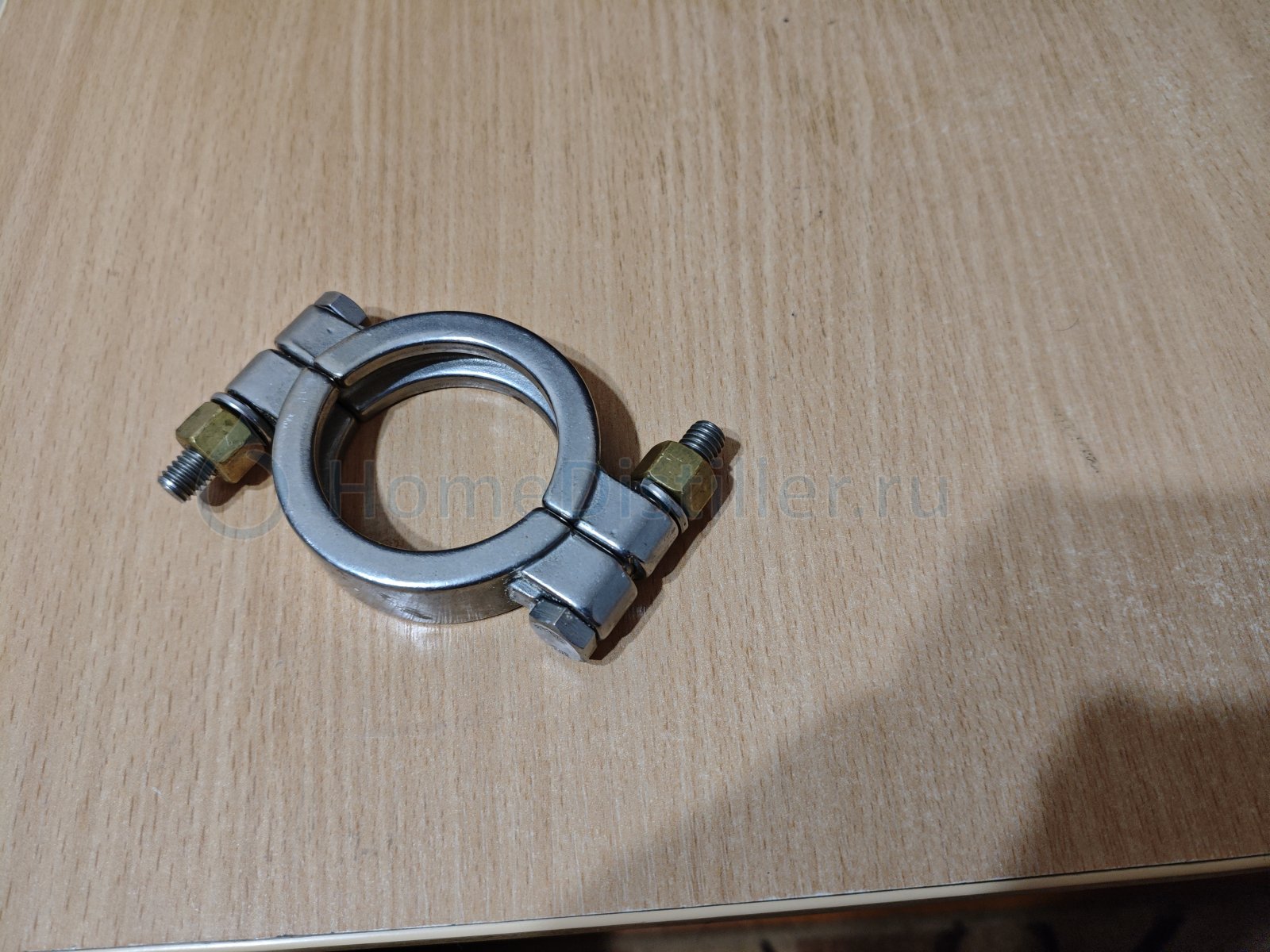

х.з...для меня недостаточно серьезно...Поэтому стоят такие (только на баке)

Добавлено через 2мин.:

Колонна - пёс с ней... А вот 80литров ссж кипящей страшно..((

У меня три дополнительных дырки в крыше кеги. Под сальник барбатера. Рядом впаяна медная гильза почти до дна под градусник и ниппель под шланг манометра. Когда не нужен, соединяю его с барбатером. Заодно и не теряется. Лет 10 нет вопросов

ставь в жидкостной зонеМоржов, 01 Дек. 25, 18:57

Зачем, проблем не хватает?

Добавлено через 3мин.:

А кламп в баке(тэн) не смущает ?Моржов, 01 Дек. 25, 20:31

Смущает. Но это необходимость

Зачем, проблем не хватает?Reriver, 01 Дек. 25, 20:51

[сообщение #14158516]

Добавлено через 8мин.:

Резьба в заглушке + контргайка...вполне надёжно...Ну обварить можно вместо гайки..

Колонна - пёс с ней... А вот 80литров ссж кипящей страшно..((Моржов, 01 Дек. 25, 20:42

А на кубе, о котором нельзя говорить аж 2 клампа под тэны ))

а у меня на кубе-кеге, вообще U-образные тэны, на гайках, +полавковый датчик. итого 5 дыр на 10.

Мой тоже в днище вкручен. Сначала через сыромятные болты. Сгнили. Сейчас нержовые вечные.

Vlad_75, У тебя ТЕН в кубе какой?

У тебя ТЕН в кубе какойУрий, 01 Дек. 25, 21:33

"Какой" что имеется в виду? Мощность, монтаж?
Пока никакого, индукция. Впоследствии будет 2"-й, скорее всего не больше 3.5 кВт.

Пока никакого, индукция.Vlad_75, 01 Дек. 25, 22:33

Вопрос снят.
Тогда лучше через крышку и глухую гильзу почти до дна.
А в неё ТД выносной хоть от термометра хоть ДСку от автоматики.

Добавлено через 2мин.:

Впоследствии будет 2"-й, скорее всего не больше 3.5 кВт.Vlad_75, 01 Дек. 25, 22:33

Если будет аристоновский или ему подобный нержовый(есть такие) то ТД в гильзу от родного терморегулятора.

Я бы такие вкрячил прижав к дну пару штук. Либо уже загнутые и снизу. Например в кегу.
