Первый раз работаю с ректификационной колонной.

Главное направление потоков воды в обоих контурах соблюсти.okun, 30 Дек. 25, 10:02

пофиг. У нас конденсатор , а не теплообменник..

Добавлено через 2мин.:

Вода в спирали навстречу пару.okun, 30 Дек. 25, 10:02

Приветствую. Колонна работает на себя час, температура стоит на месте, давление в кубе не меняется. Подскажите какие могут быть причины колебания столбика воды в шланчике присоедененному к трубке связи с атмосферой при ректификации. Нормальное это явление?

Нормальное, типичные варианты нестабильное охлаждение - сосед унитаз смыл у тебя напор упал, упало охлаждение - повысилась температура - возросло давление, еще нестабильная температура поступающей воды - при большом расходе в стояке она холоднее, при малом теплее т.к. успевает прогреваться, еще нестабильные теплопотери - форточку открыл - колонна охлаждается - до дефа меньше пара долетает - давление падает, еще атмосферное давление может изменяться. Этот троч со шланчиком на ТСА достаточно бесполезен и даже вреден (нестабильность отбора, риск засасывания воды), сними пусть деф дышит, ТСА на то и нужна, а то что туда немного воздуха периодически может подсасывать - фигня, на результат практически не влияет.

В кубе активно булькает вот и долетают колебания давления до ТСА.

Понял, спасибо.

В кубе активно булькает вот и долетают колебания давления до ТСА.Виктрыч, 31 Дек. 25, 08:24

сомневаюсь. Почему тогда манометр внизу колонны стоит как вкопанный?

У него стрелка железная. И механика на трении.
Не отрицаю флуакции в самой колонне. Но я не связан с водопроводом. А пузырёк дёргается.
А когда был стекляный куб то наблюдал в нём цунами.

У него стрелка железная. И механика на трении.Виктрыч, 31 Дек. 25, 09:15

Когда я по неопытности наливал 27 л СС в 35 литровый куб, стрелка манометра дрожала вполне отчетливо и я безуспешно искал причину локального захлеба)). Трение ей не мешало. Считаю, что причины, которые назвал tmc убедительнее.

Подскажите какие могут быть причины колебания столбика воды в шланчике присоедененному к трубке связи с атмосферой при ректификации.sinii_o, 31 Дек. 25, 01:43

В кубе активно булькает вот и долетают колебания давления до ТСА.Виктрыч, 31 Дек. 25, 08:24

Это хорошо заметно если куб оборудован уравнемером. По мере отбора уровень жижи в кубе уменьшается, а амплитуда колебаний столба жидкости в уравнемере увеличивается. Если куб греет индукция, колебания больше чем на ТЭНах. У меня так.

P.S.

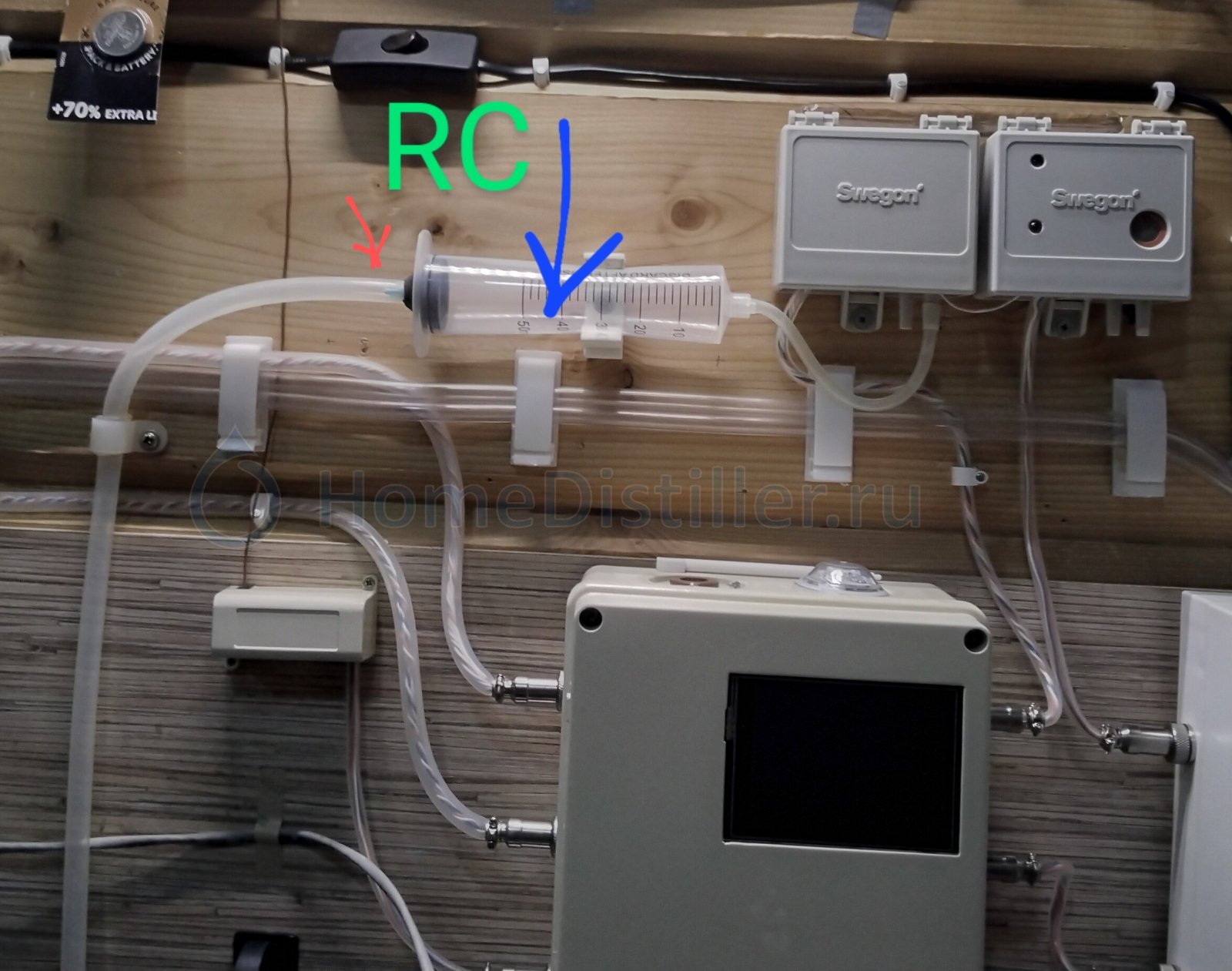

Эти "мелкие" колебания давления в кубе (десятые мм.рт.ст), отлично видны при использовании датчиков кубового давления. Для их "сглаживания" применяю пневматический аналог электронного RC интегратора (50 кубовый шприц - емкость, синяя иголка от шприца - резистор).

Плюс сам контроллер усредняет инфу от датчика кубового давления.

Почему не "дрожит" стрелка манометра?

Почему тогда манометр внизу колонны стоит как вкопанный?АФГ 67, 31 Дек. 25, 09:14

Колебания меньше цены деления манометра. Например популярный у нас девайс, манометр от тонометра, имеет цену деления 2мм. ртути. Плюс измерительный механизм манометра довольно инерционен.

ИМХО, основная причина колебания капли жидкости в "бублике" на ДЕФе это заслуга борьбы двух антогонистов. Я здесь главный горячится пар. Перебешься ухмыляется охлажднние - остужая его "объемную" прыть до флегмы.

пофиг. У нас конденсатор , а не теплообменник..Моржов, 30 Дек. 25, 16:49

Отнюдь. Попробуй поменять местами вход и выход димрота при предельно малом расходе воды. При избыточном расходе воды разница не заметна.

при предельно малом расходе воды.okun, 31 Дек. 25, 15:39

А димрот, правильно включённый, при предельно малом расходе воды правильно работает? Т.е. подаваемая сверху холодная вода не скатывается вниз быстрее основного потока?

okun, пробовал . Хд-5/6000...
Тэн 3,5квт. Расход воды (визуально) одинаковый , t° в тса не изменилась...
Согласен , эксперимент так себе..Но тем не менее

Добавлено через 3мин.:

Брал дефлегматор б/у...искал где вход где выход))) как лучше))

Добавлено через 15мин.:

Помнишь всё изобретали проходной дэф.
с подачей воды навстречу пАру (сверху вниз) вроде как сошлись во мнении , что одинаково работает...

пофиг. У нас конденсатор , а не теплообменник..Моржов, 30 Дек. 25, 16:49

Попробуй поменять местами вход и выход димрота при предельно малом расходе воды. При избыточном расходе воды разница не заметна.okun, 31 Дек. 25, 15:39

пробовал . Хд-5/6000...
Тэн 3,5квт. Расход воды (визуально) одинаковый , t° в тса не изменилась...
Согласен , эксперимент так себе..Но тем не менееМоржов, 31 Дек. 25, 17:30

ИМХО, более правильный алгоритм:

• подключаем охлаждение ДЕФа (как советует производитель);
• выставляем минимально допустимое охлаждение;
• минимально допустимое - это капля в "бублике" на ТСА мечется, ... но не вылетает наружу (баланс между вдуваемой мощей и охлаждением);
• переключаем охлаждение на НЕ правильный вариант;
• не меняя вдуваемую мощу и охлаждение наблюдаем за поведение капли в "бублике"...

P.S.
Моя лень роль сладкой парочки (капля в бублике) возложила на термодатчик отслеживающий парение из ТСА.
Та же лень уговорила контроллер наблюдать за градусником на ТСА. Тем самым освободила себя от мануальщины при выборе правильной мощности нагреаа кубика.

ИМХО, основная причина колебания капли жидкости в "бублике" на ДЕФе это заслуга борьбы двух антогонистов.Esc, 31 Дек. 25, 14:15

имхо смотря как и насколько колеблется, если этот столбик постоянно с высокой частотой и небольшой амплитудой колбасит, то дело скорее в нестабильности нагрева или бульках, а если реже то уже и охлаждение, и сквозняки, и атмосферное, много чего может быть. Лично у меня столбик не метался, медленно плавал, с каплей не пробовал.

Легче всего это проверяется на автономке: включаешь правильно - рукой чуть теплая температура на выходе, включаешь наоборот - вода ощутимо горячее.
То есть при правильном включении требуется меньше воды на охлаждение.

neva2012, для автономки, видимо, имеет значение правильное подключение..А у меня и вода ледяная и запас мощности дефлегматора двукратный... Наверное не уловил разницу. Думается , что и конструкция (изготовитель) имеет значение..Одноконтурный или двух...тоже видимо.
В любом случае проблема не настолько большая , что бы в неё упереться и проводить опыты))
Я вот десятый год не найду СВОЙ напиток

А ещё и "шлифовать" его надо((
Где ж всё успеть ((

Я вот десятый год не найду СВОЙ напитокМоржов, 31 Дек. 25, 19:40

Иш ты. Свой не нашел, а на мой нападаешь)

Я вот десятый год не найду СВОЙ напитокМоржов, 31 Дек. 25, 19:40

Иди на большой слёт или выставку и пробуй как можно больше. Что сразу нето плюй в ведро.
Найди свой вкус а как сделать - научишься сам быстро.

DIMA1965, проблема в том , что предпочтения меняются..
Каждые полгода((
А на слёт мне нельзя...В силу прогрессирующей социопатии (во я завернул!)

Юра (Урий) это не нарушит никакие правила?neva2012, 31 Дек. 25, 20:38

что?

кто

кого

где

да я

С наступающим всех

А кого то уже и с Наступившим
