Первый раз работаю с ректификационной колонной.

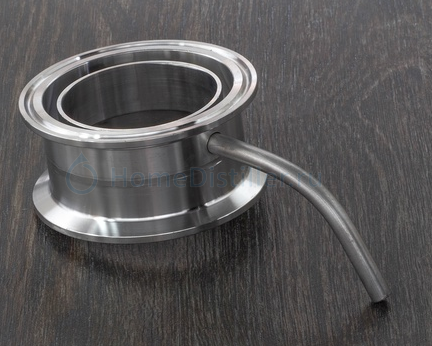

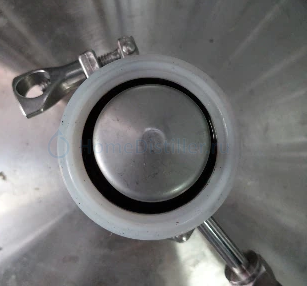

Целесообразна ли покупка грибка для УО стаканного типа? Деф кожухотрубный. Вроде и так флегму собирал.

Именно в то , что на фото , я бы поостерёгся - проходные сечения , у меня , вызывают сомнение

проходные сечения , у меня , вызывают сомнениемитрик, 06 Авг. 21, 19:59

Пар плохо будет проходить?

Mr.Skinner,если речь идет про РК - то за такую конструкцию можно смело идти на анальные кары
проходные сечения скорее подойдут для эмульгации, нежели для для обычного ректа
мЕньший вред - от УО без такой крышки

мЕньший вред - от УО без такой крышкиalexeyT, 06 Авг. 21, 20:59

Какой вред от такого УО?
Собираюсь попробовать такой узел третьим, к двум от СиВ)
Нареканий на его работу в качестве УПО не заметил. Только отводится не вся флегма, а так - все ОК.
Mr.Skinner, По-моему на твоей фотке он слишком глубоко вставлен.

Сам собираюсь купить такой грибок.

Пар плохо будет проходить?Mr.Skinner, 06 Авг. 21, 20:12

alexeyT, уже всё ответил , добавлю , считаю объём жидкости , в нём , большим . Я делал подобный УО несколько раз , всегда срезал/стачивал часть внутреннего фланца , чтобы уменьшить высоту (уместиться вровень с верхним фланцем) и мёртвый объём жидкости в УО .

Saasha, Афигенно...
УПО (узел ПОЛНОГО отбора) отводит не всю флегму..
Занавес!
Пысы. А на твоей фотке- еще и сжирает несколько лишних сантимов

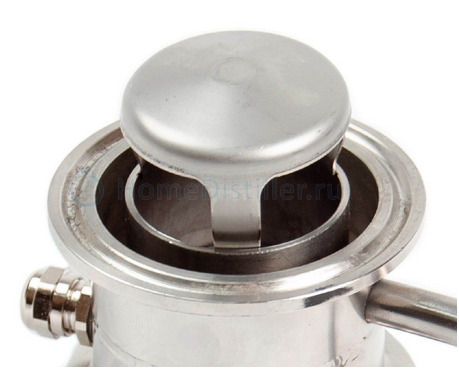

Внимательно сравни УО от СиВ и это "произведение"
Как минимум - 3 принципиальных отличия

УПО (узел ПОЛНОГО отбора) отводит не всю флегму..alexeyT, 07 Авг. 21, 04:49

Да и фик с ним! Я его брал чтобы откапывать вонючки в конце ректа. С этим он справляется.

еще и сжирает несколько лишних сантимовalexeyT, 07 Авг. 21, 04:49

Да, этот момент меня пАрит, хотя можно его опять поставить вниз, а концентратор флегмы в царге над ним поднять повыше и молиться что он не сползет вниз.

Или, как вариант:

всегда срезал/стачивал часть внутреннего фланца , чтобы уменьшить высотумитрик, 06 Авг. 21, 22:22

Во время ректа с этим узлом при 1,8КВт вдуваемых давление в кубе было 8 мм ртути, а с СиВовским - 10мм при 1,65КВт.

Нужно найти время и поэкспериментировать с комбинациями узел/моща глядя на давление.

А то с СиВовским и на тарелках давление было больше чем с этим УО.

Saasha, есть понятие скорости пАра.
которая напрямую зависит от проходного сечения.
и после 40 см/сек возникают необратимые проблемы

фото от коллеги Скиннера = Ф нар трубы =51 , Фвнутр трубы=40
первое заужение, с ф48 на ф37. почти на 30%....
Это - край, как много лет назад подчеркивал Игорь Одесский.
смотрим далее.
если зонтик опущен и щель = 1 мм, то.... сечение = 116 мм. или аналог Ф15.
Внимание - ВОПРОС!
станешь ты , лично, втыкать такую трубку?
Снижая проходное сечение в 16(!!!) раз???
просто напомню, что при Кафаровской принудительной эмульгации рекомендуется всего лишь в 10 раз...
ПыСы. сточи с СиВовского зонтика 1 мм по краю, получишь то же давление. Если наличие неконтролируемого возврата НЕ имеет значения

фото от коллеги Скиннера = Ф нар трубы =51 , Фвнутр трубы=40
первое заужение, с ф48 на ф37. почти на 30%....alexeyT, 07 Авг. 21, 11:23

Сейчас нет под рукой этих УО, но интернет рулит:

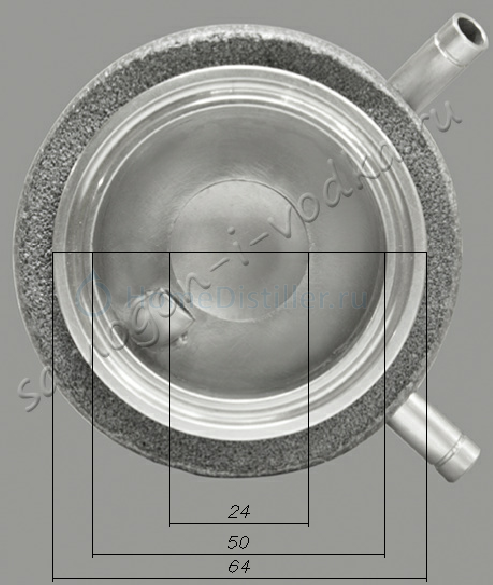

В СиВовском УО диаметр внутр трубы 24мм! Это заужение не на 30%, а в 4 с лишним раза!

если зонтик опущен и щель = 1 мм,alexeyT, 07 Авг. 21, 11:23

Я так не собирался ставить грибок, наоборот намекал что это неправильно.

сточи с СиВовского зонтика 1 мм по краю, получишь то же давлениеalexeyT, 07 Авг. 21, 11:23

Не думаю.
Площадь прохода там где зонтик - 875мм.кв., а снизу в трубке диаметром 24мм - 452мм.кв.
Стачивание зонтика при такой трубке снизу - мертвому припарка.

Смотрю отзывы про грибок на али и понимаю, что сам грибок проходное сечение урезает прилично.
Похоже он шире внутренней трубы в УО
Если он диаметром 40мм, то остается 552мм прохода, против 452мм в УО от СиВ...

Saasha, локальное заужение с последующим расширением в пустое пространство частично компенсирует это заужение.
Практика показала, что 5 см пустоты сверху практически полностью сглаживает последствия заужений в 2-3 раза.
Пысы. В СиВ и конструкция другая.
Уж зонтик - точно шире трубы, отбор полный
Я УО такого типа сваял не один десяток
И внутр трубка у меня высотой 15мм максимум.
Соотв, проходное сечение определяется кольцом между нар трубой и зонтиком
Если зонтик в виде пропеллера, то никакого влияние на давление не оказывает. Как и внутр труба ф38-ф40. Поскольку торможение пАра происходит между срезом внутр трубы и зонтиком

Практика показала, что 5 см пустоты сверху практически полностью сглаживает последствия заужений в 2-3 разаalexeyT, 07 Авг. 21, 15:24

Высота внутренней трубы в УО СиВ 12мм, до грибка 9мм. Заужение в 4 с лишним раза, 5см пустоты нет.

Грибок - зло, я это понял.

Что такое зонтик в виде пропеллера?

Saasha, ну так нельзя, энто очевидно же! У грибка стандартного сверху шляпа плоская, круглой формы, а пропеллер , он и в Африке узнаваемую форму имеет. Ну и типа, лучше пар раскидывает и вообще тепломассообмену нравится. Но это еще не доказано, некогда.

Saasha, Грибок= зонтик

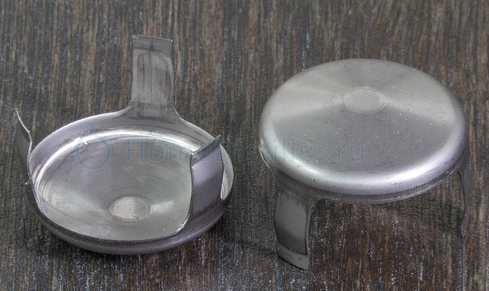

Делают плоскими, конусными, овальными
Самый эффективный, который я делал- конус с прорезями и формированием секторов.
Похожих на лопасти
Проходное сечение не менялось
Полный отбор, флегмы бесконтрольно не возвращалась
Высота не увеличивалась
Пысы. Ты уж определись с СиВ. Таки дает увеличение давления?
Слелай пустоту выше уо и замерь сызнова
5 см- это гарантированное торможение пАра до первоначального значения

Грибок= зонтикalexeyT, 08 Авг. 21, 04:05

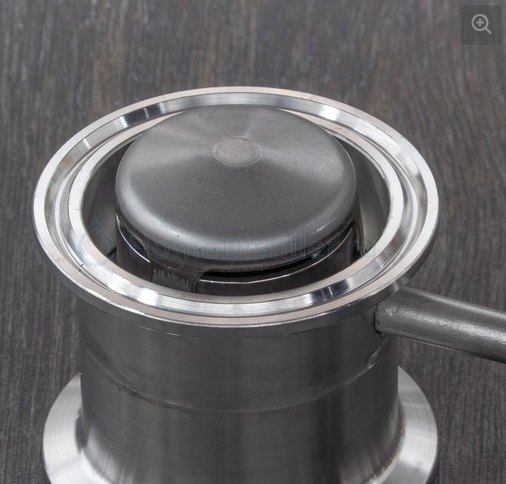

Грибком я называю отдельный девайс, вставляемый в УО без зонтика [сообщение #13842513]
А зонтик - зонтик в УО от СиВ.

Самый эффективный, который я делал- конус с прорезями и формированием секторов.
Похожих на лопастиalexeyT, 08 Авг. 21, 04:05

Хоть убей не понимаю как в прорези не стекает флегма мимо "стакана" (
Фотки не сохранилось?

Ты уж определись с СиВ. Таки дает увеличение давления?alexeyT, 08 Авг. 21, 04:05

Нужно заняться. В тех перегонах на которых замечено увеличение давления добавлено еще много переменных в виде ЦП, УО по жиже под ЦП.

Saasha,
1 называть ты волен как угодно
Массовое производство упо такого типа началось осенью 2016, после отВобливания
Второй всплеск был на ЭМУ
2. Там края лопастей вверх загнуты.
А вот с большинства грибов- зонтиков часть флегмы легко попадает не в полость межтрубную, а обратно в трубу. Проверить это легко. Потому у СиВ размер крышки больше наружного диаметра внутр трубки
3. Внутр трубка должна быть ниже наружной. И отборная - внизу.
Иначе легко получить барботаж.
Кроме того, пар тормозится в области от среза внутр Трубки до зонтика

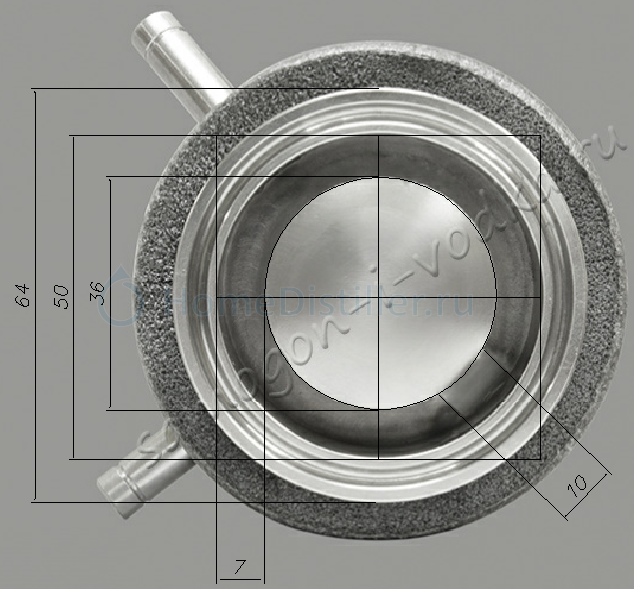

4. Если срез зонтика хотя бы на 1 мм выше среза нар трубы, то это еще плюс 140 кв мм
5. Грибками я называл серию дефов минимальных размеров , на тонкой ножке

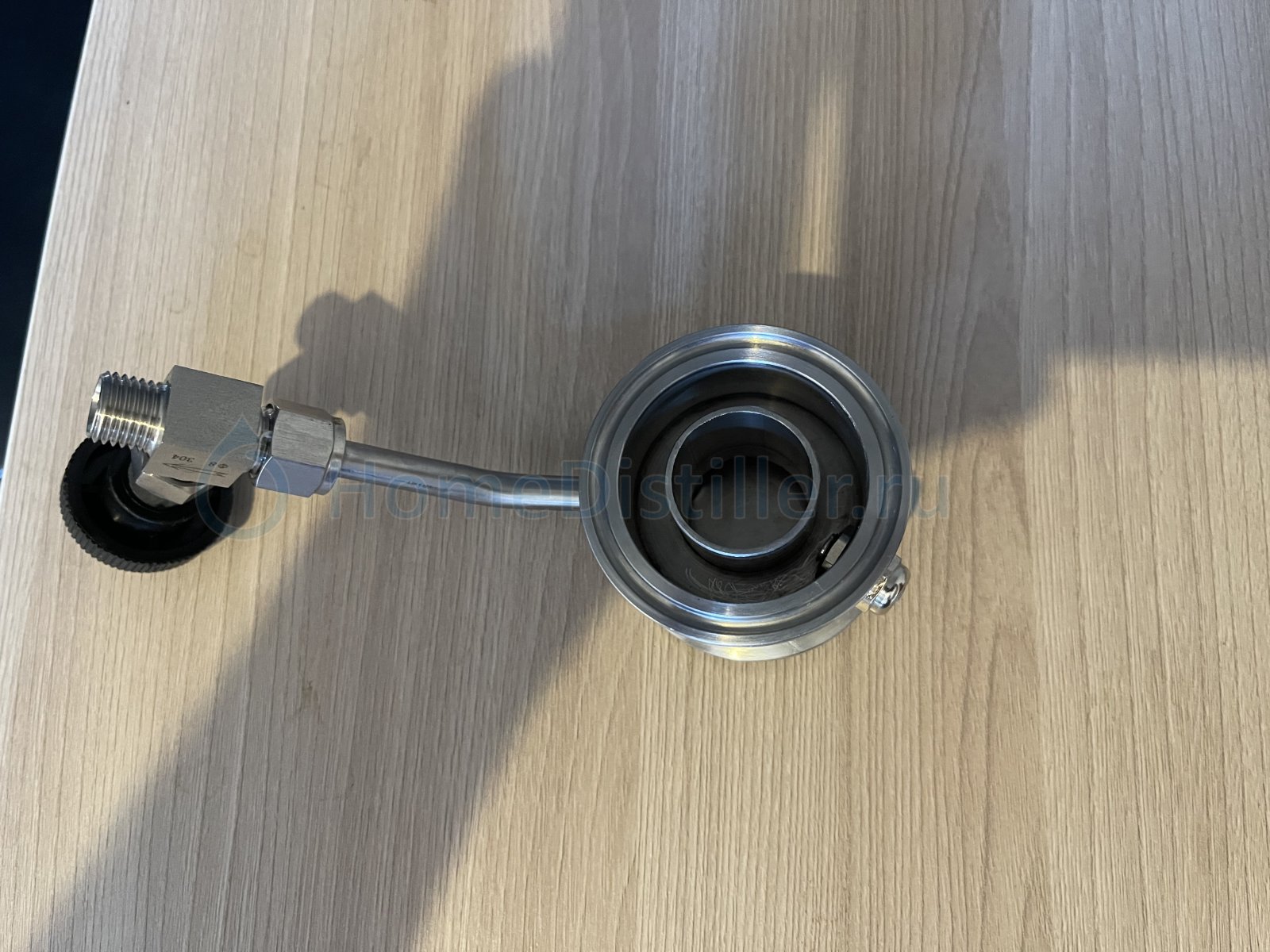

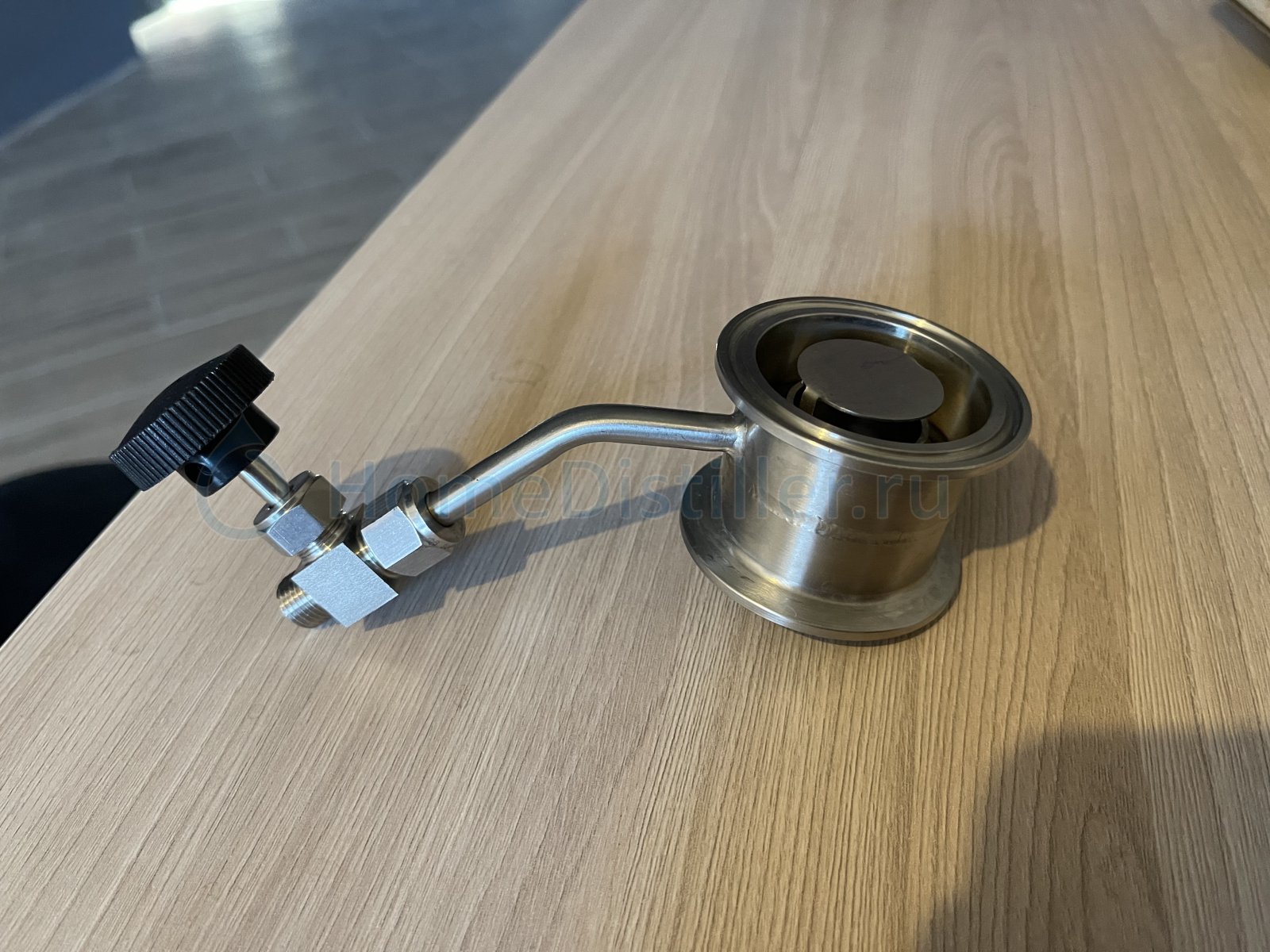

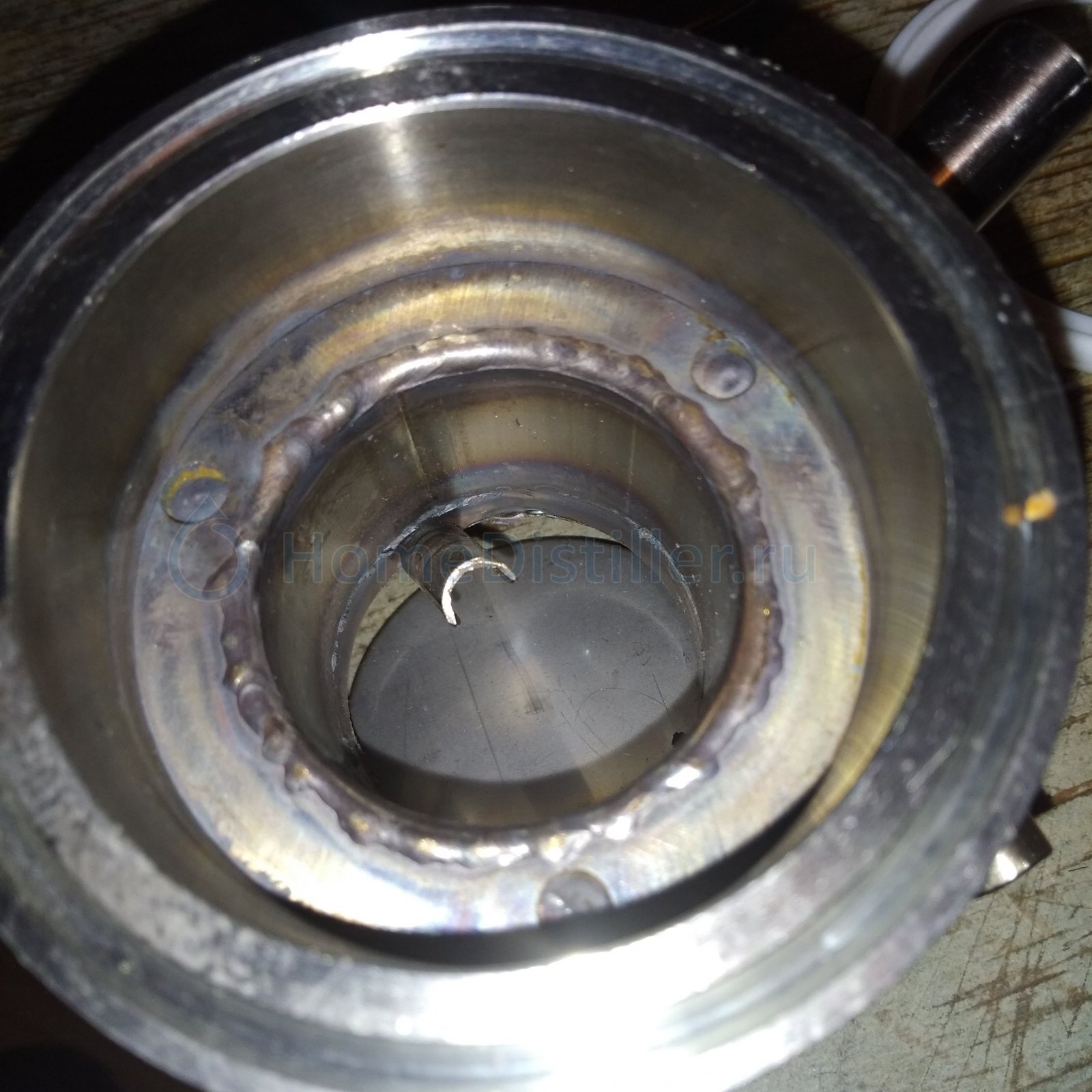

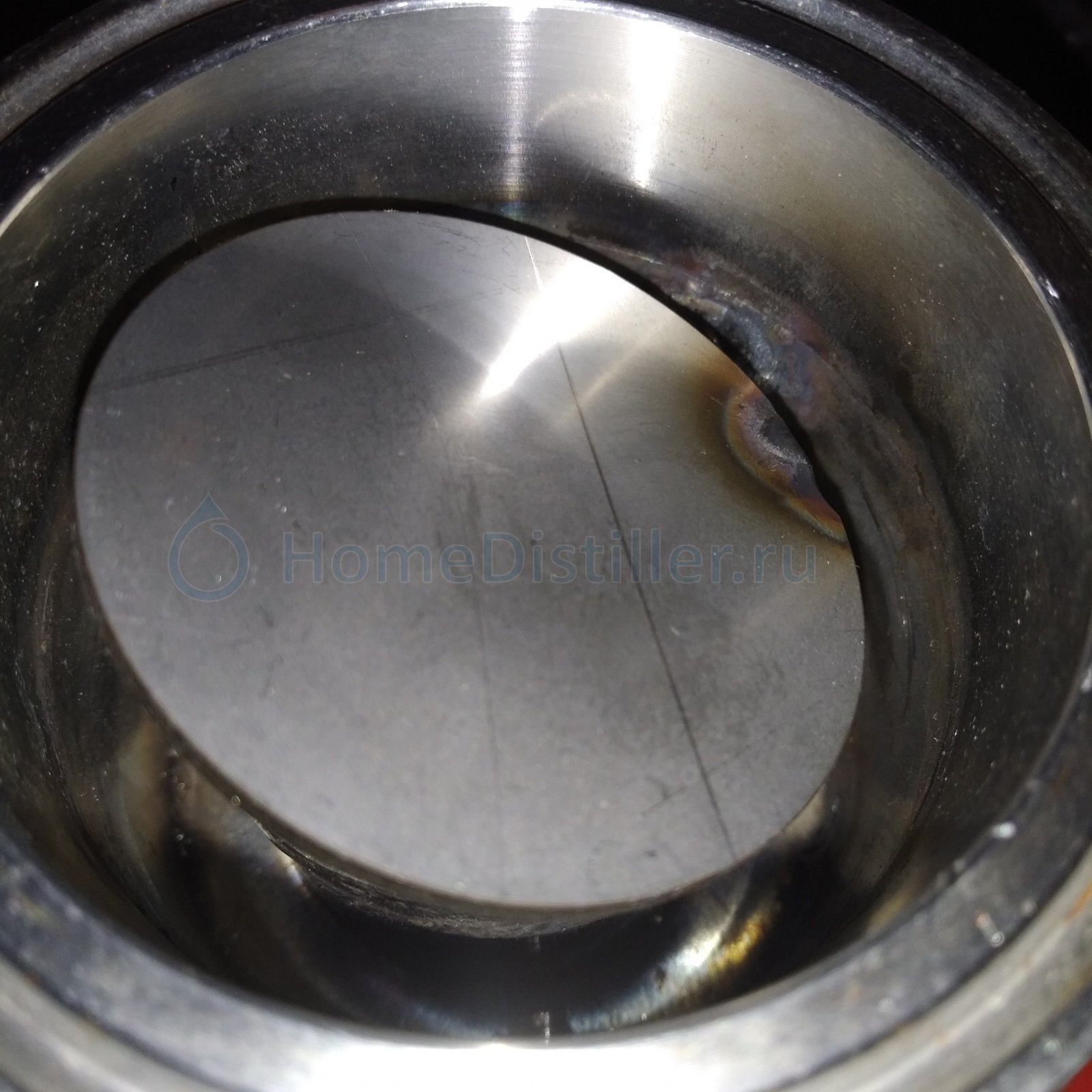

Решил поэкспериментировать с УО хвостов, но как обычно, вначале купил УО 2”, потом начал читать форум😭. При одном и том же СС и одинаковой мощности появился захлёб колонны. УО ставлю сразу после куба.
Это УО «не правильный», или…

WildRacer, судья по виду- нормуль. Насдка, случайно, не начинается над самим узлом? Там необходимо 4-5см пустого пространства для выравнивания скорости пара
Ещё не помешало бы приварить такой желобок(вид снизу)

француз,

Ну 4-5 нет , 3-4 точно есть , спасибо попробую , как вариант поставлю сверху УО диоптр и посмотрю что будет.

Я так понимаю желобок нужен для центрирования флегмы? А зачем оно если под УО куб ?

Как вариант- попробуй,согни эту шляпку
