fus111 Бакалавр Озёры 84 8
Отв.280  21 Янв. 22, 17:56
А есть принципиальная разница как подключать воду к спирали?
Т.е. как лучше: подавать холодную в центр, или начинать охлаждение с края спирали?
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.281  21 Янв. 22, 19:10
лучше подавать холодную в центр, это правильнее. по концепции устройства (противоток пар-ож)
gxtkjdjl Профессор Архангельск 8K 2.1K
Отв.282  23 Янв. 22, 19:20
коллеги а если между мисками спираль из нержогофры встроить но выход из её направить в колонну и использовать как предподогреватель браги для нбк. то есть пар попадает в пространство мисок нагревает брагу в спирали, частично конденсируется, частично конденсатом, частично паром уходит в холодильник. типа как тут только термос много места занимает. как идея?
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.283  23 Янв. 22, 21:01
выход из её направить в колонну и использовать как предподогреватель браги для нбкgxtkjdjl, 23 Янв. 22, 19:20
идея вполне здравая, единственное, что можно дополнить - это делать спираль таким образом чтобы центр был в самой низшей точке (сюда подаем брагу) а выход браги был немного выше (предпосылки к дегазации) ну и можно некий дегазатор удумать как отдельно навешиваемый узел, там и часть голов отбирать даже можно
Мощный плоский дефлегматор
Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.


Добавлено через 2мин.:

и с уменьшением объема конденсируемого пара такая конструкция вполне согласуется (мелочь конечно, но для перфекциониста она важная)))
gxtkjdjl Профессор Архангельск 8K 2.1K
Отв.284  23 Янв. 22, 22:21
это делать спираль таким образом чтобы центр был в самой низшей точке (сюда подаем брагу) а выход браги был немного вышеSedoY, 23 Янв. 22, 21:01
так и хотел, только подавать с краю а выход в центре, центр сделать выше.
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.285  02 Сент. 22, 20:07
руки дошли

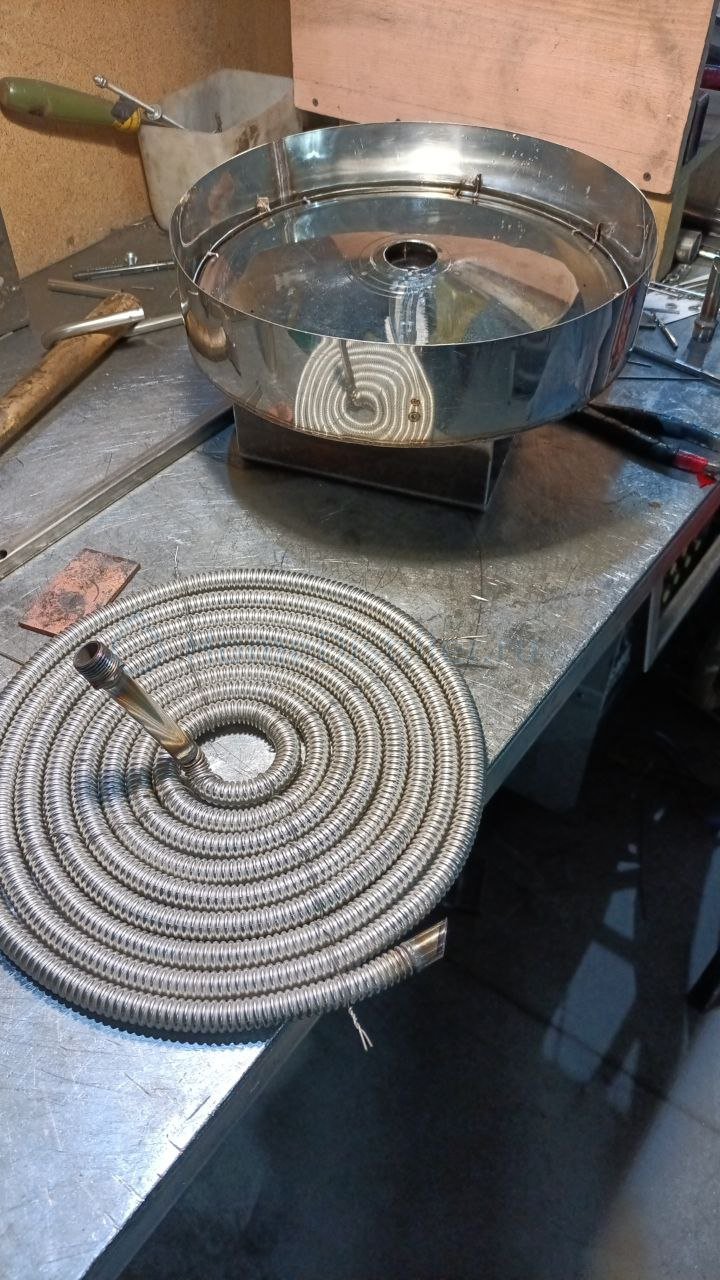

Photo_2022-09-02_23-57-29. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.

Photo_2022-09-02_23-58-48. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.

6 метров 16мм водопроводной гофры

Добавлено через 6мин.:

проклял все на свете пока собирал в ручную, за то придумалось приспособление))) вот Русский человек обязательно должен испытать трудности что-бы придумать как их избежать на следующим повторении

Добавлено через 9мин.:

мыслится устройство с паралельным отбором голов, конструктив в набросках:
Photo_2022-09-03_00-12-33. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.

осталось воплотить в металле и провести испытания.
недавно только пришла в голову идея как в спирали поддерживать необходимую температуру конденсации,
все оказалось весьма просто - емкость, циркуляционный насос и подмес холодной воды
buddy Доктор наук Казань 785 199
Отв.286  06 Сент. 22, 11:19
если между мисками спираль из нержогофры встроить но выход из её направить в колонну и использовать как предподогреватель браги для нбк.gxtkjdjl, 23 Янв. 22, 19:20

При прогоне браги через гофрированные трубы будет происходить быстрое отложение из браги в углублениях гофры.
Видимо в этом случае следует применять гладкие трубы.
Ну, или при организации теплообмена не подавать брагу внутрь гофры, лучше снаружи, т.е. не подавать брагу напрямую в качестве охл. жидкости, лучше охлаждающую (после дефлегматора уже горячую) воду подавать для обогрева браги.
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.287  27 Июня 25, 09:12

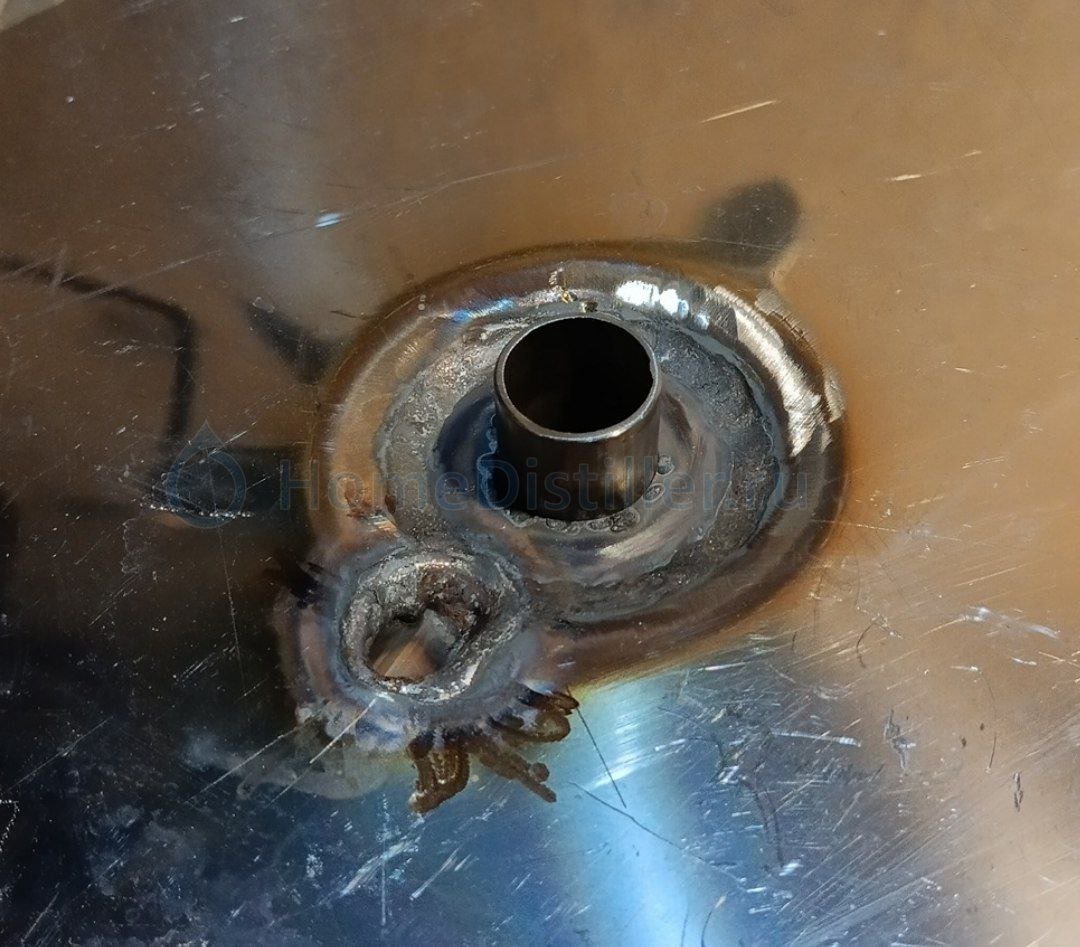

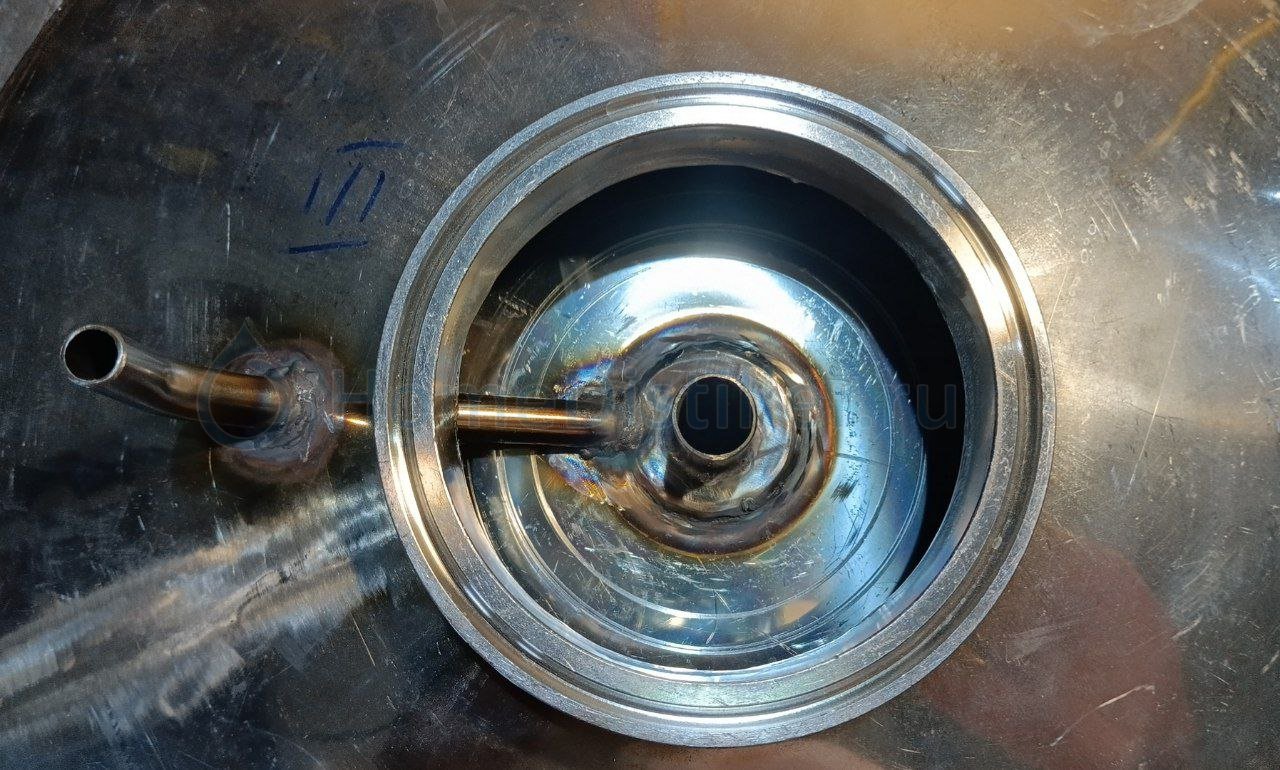

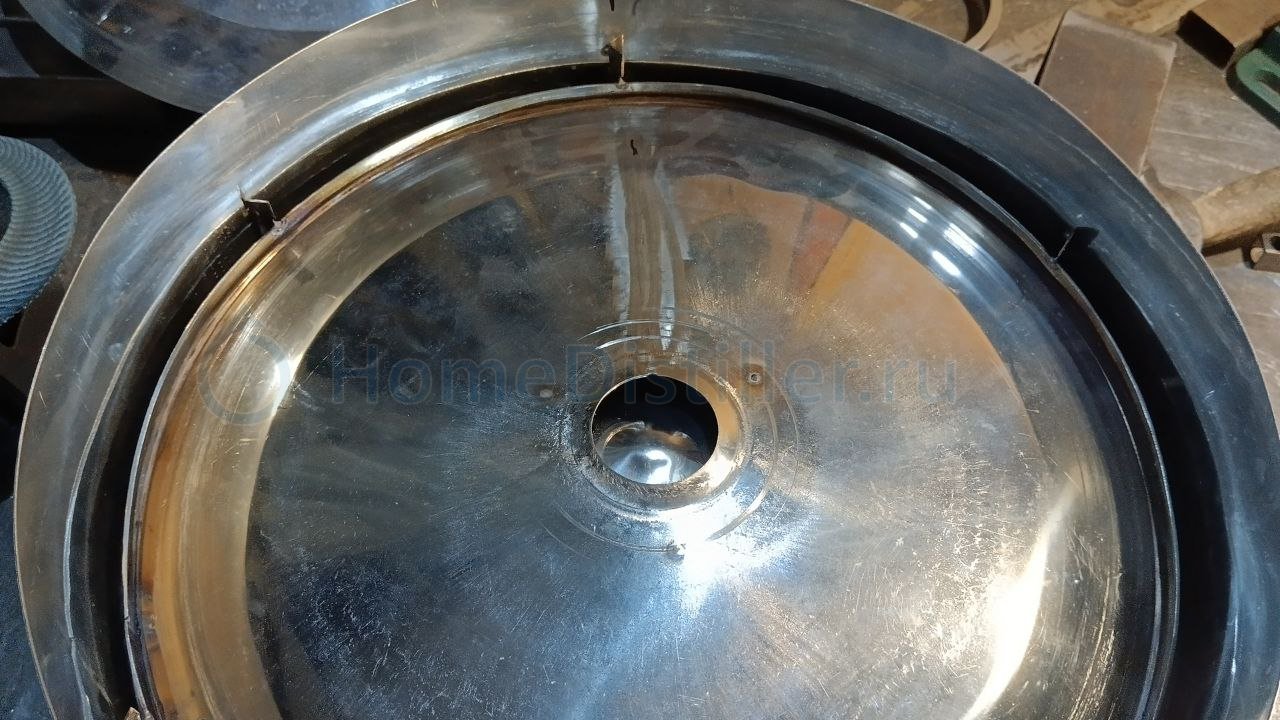

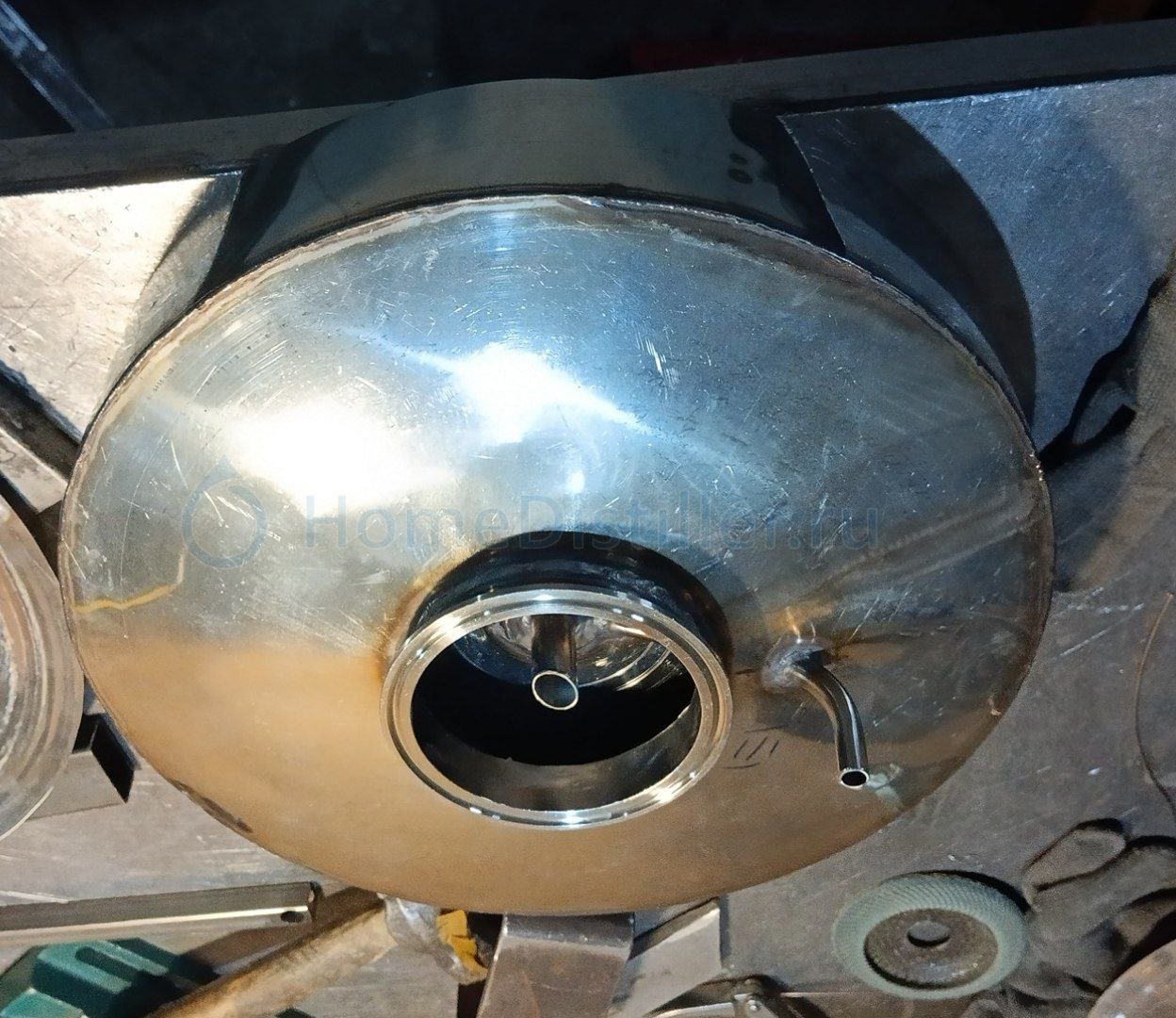

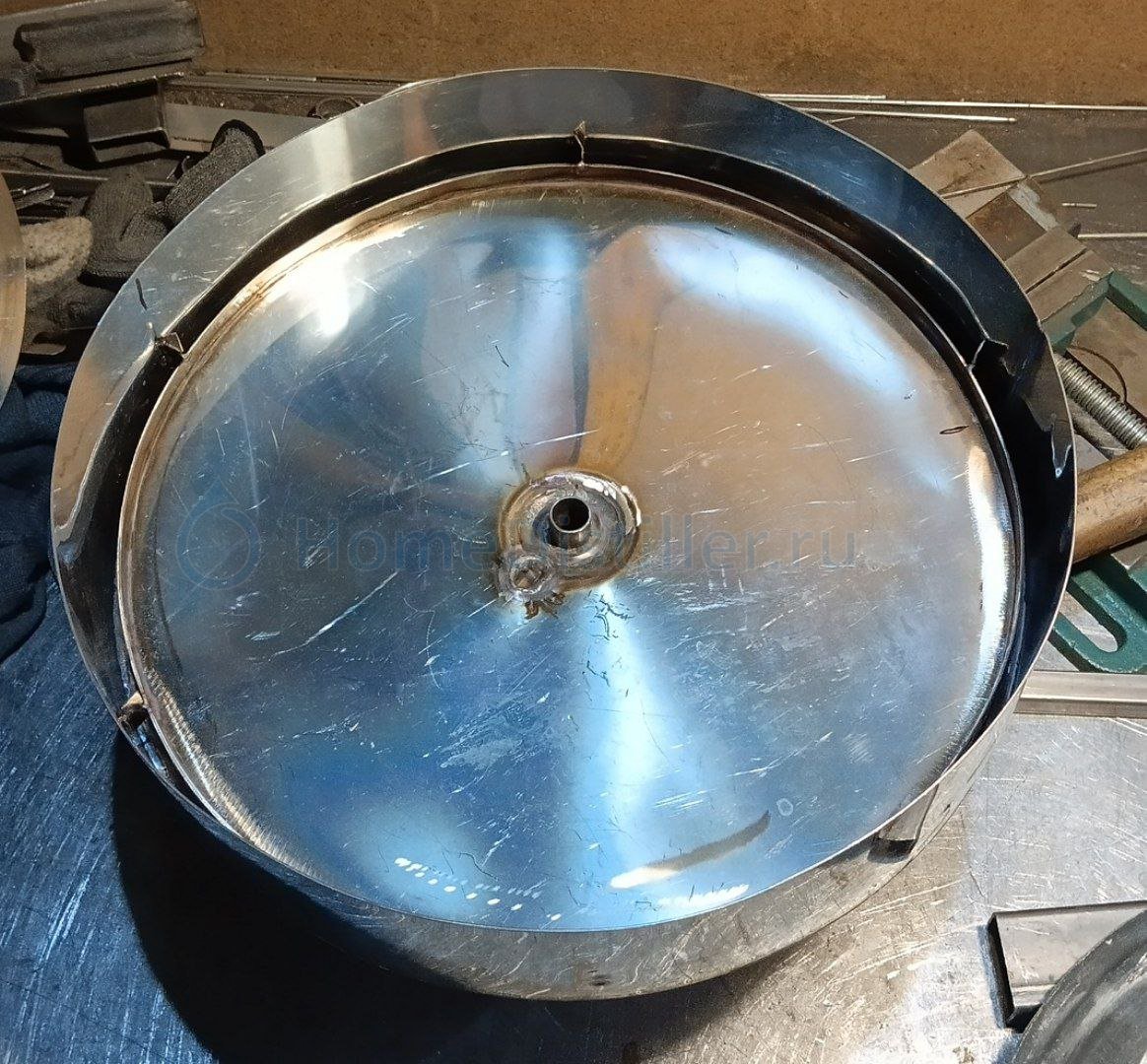

Photo_2025-06-27_13-10-23. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_13-10-30. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_13-10-38. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_13-10-44. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_13-10-53. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_13-11-02. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.

эксперимент, цель: какая мощность, паралельный отбор голов.
Zapal Модератор Амурская область 7.2K 4.6K
Отв.288  27 Июня 25, 12:50
SedoY, маленький совет - никогда не паяй сложные вещи - чистым оловом... Тебе как сибиряку - это актуально... ))

Мой плоский деф, после зимы, в железном гараже (контейнер, пяти тонник) - рассыпался в дребезги, заболев "оловянной чумой"..
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.289  27 Июня 25, 14:28
Zapal, давно аргон-дуговой все делаю
сообщение удалено
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.290  27 Июня 25, 15:22 (через 55 мин)
Newocelot,
[сообщение #13934327]
тут схема дефлегматора - ну а на него маленькая полторадюймовая царгочка 40см СПН 2х2, с обычным дэфом с жидкостным отбором.
Newocelot Профессор Питер 11K 2.9K 2
Отв.291  27 Июня 25, 15:36 (через 14 мин)
тут схемаSedoY, 27 Июня 25, 15:22
конечно видел.
Из такой схемы непонятно откуда отбор, и геометрия нижней "тарелки".

на него маленькая полторадюймовая царгочкаSedoY, 27 Июня 25, 15:22
То есть дефлегматор конденсирует не всё ?!
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.292  27 Июня 25, 15:41 (через 6 мин)
дефлегматор конденсирует не всёNewocelot, 27 Июня 25, 15:36
- на Архимедовской спирали конденсируется всё, это сливается по краям конуса в чашку , в чашке головная фракция (надеюсь) будет выпариватся поступающим снизу ( из колонны ) паром, в центре чашки отбор и перелив - возврат в колонну. выпаренные из чашки "головы" улетают выше и через полтора дюйма кламп пооступают выше в маленькую колонночку, там все обычно - насадка, дефлегматор, тбор и тд.
тоесть две колонны друг над другом, а в большом дефлегматоре переиспаритель ( так чтоли назвать)))
сообщение удалено
SedoY Профессор Новосибирск 5.2K 2.2K
Отв.293  27 Июня 25, 15:46 (через 5 мин)

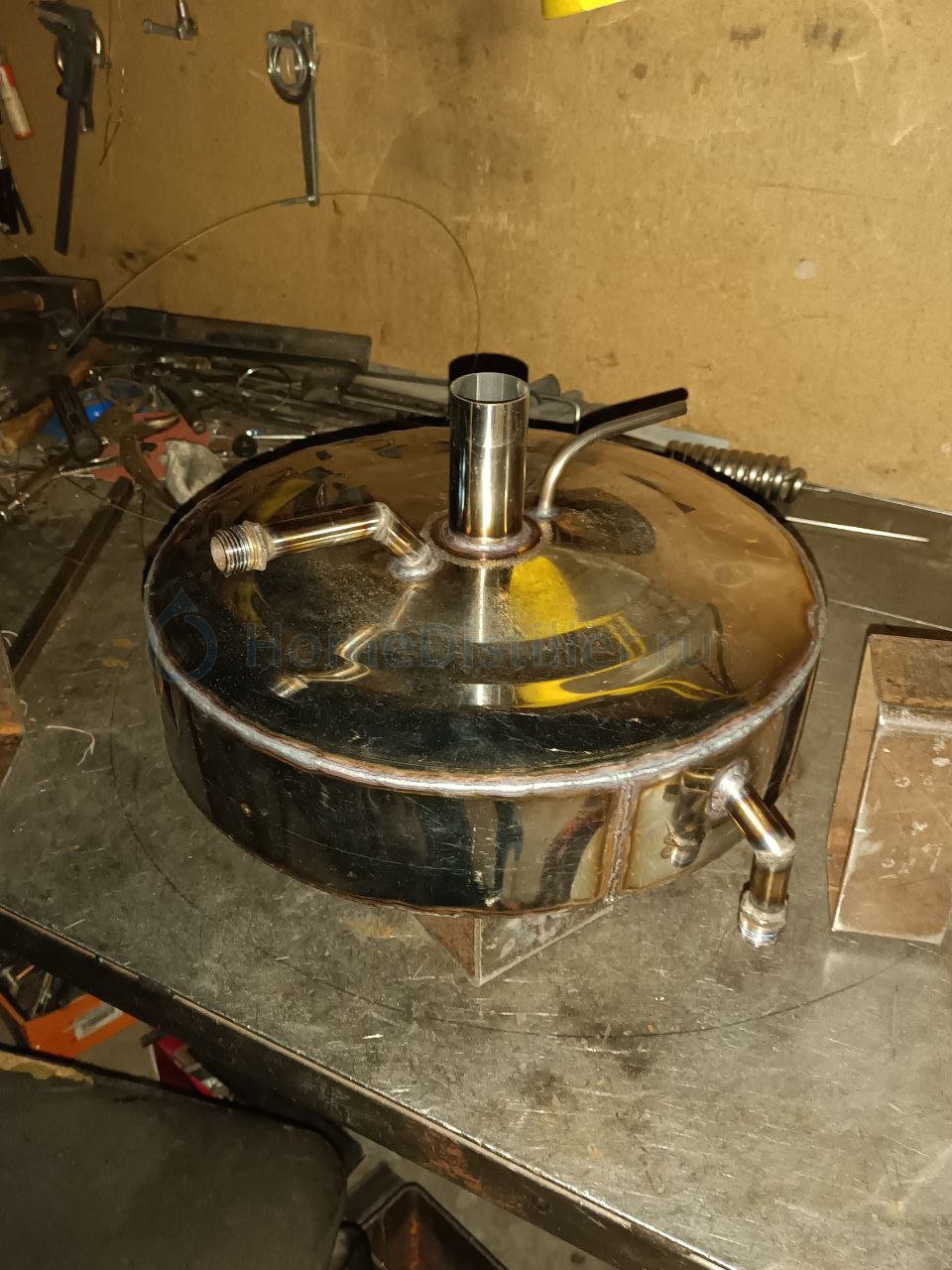

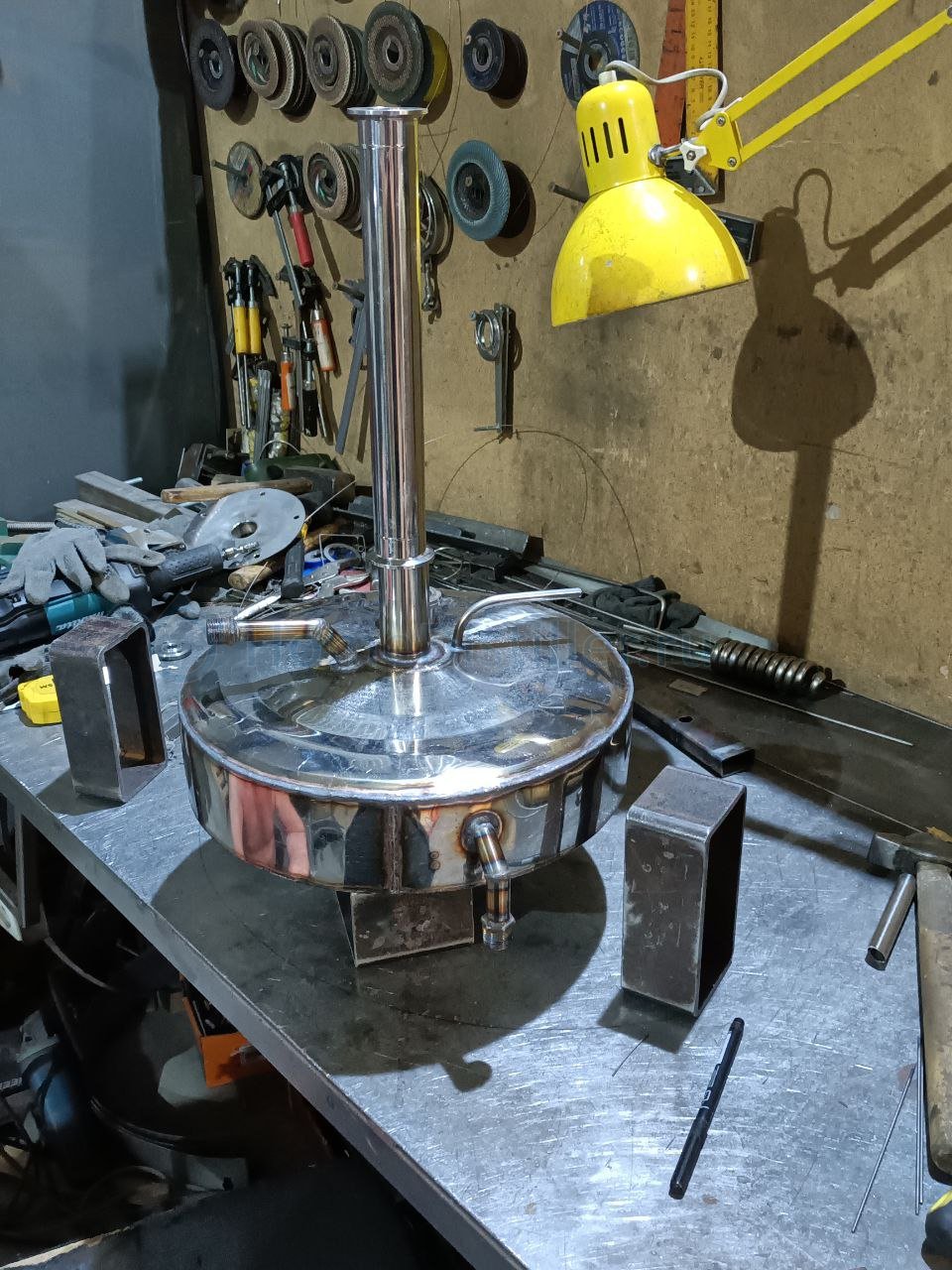

Photo_2025-06-27_19-45-25. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_19-45-37. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.


Добавлено через 7мин.:

Newocelot, вообще первые испытания он прошёл, вдували 18кВт , вода 24градуса, сжирает легко на пустой царге. чтобы пар пошёл выше - в полторашную трубу - сильно воду зажимать пришлось.
решение этой проблемы нашли в закольцовывании ОЖ с подмесом холодной, но пока не делали.
занимаемся тем, что под этот дефлегматор поставить ))))

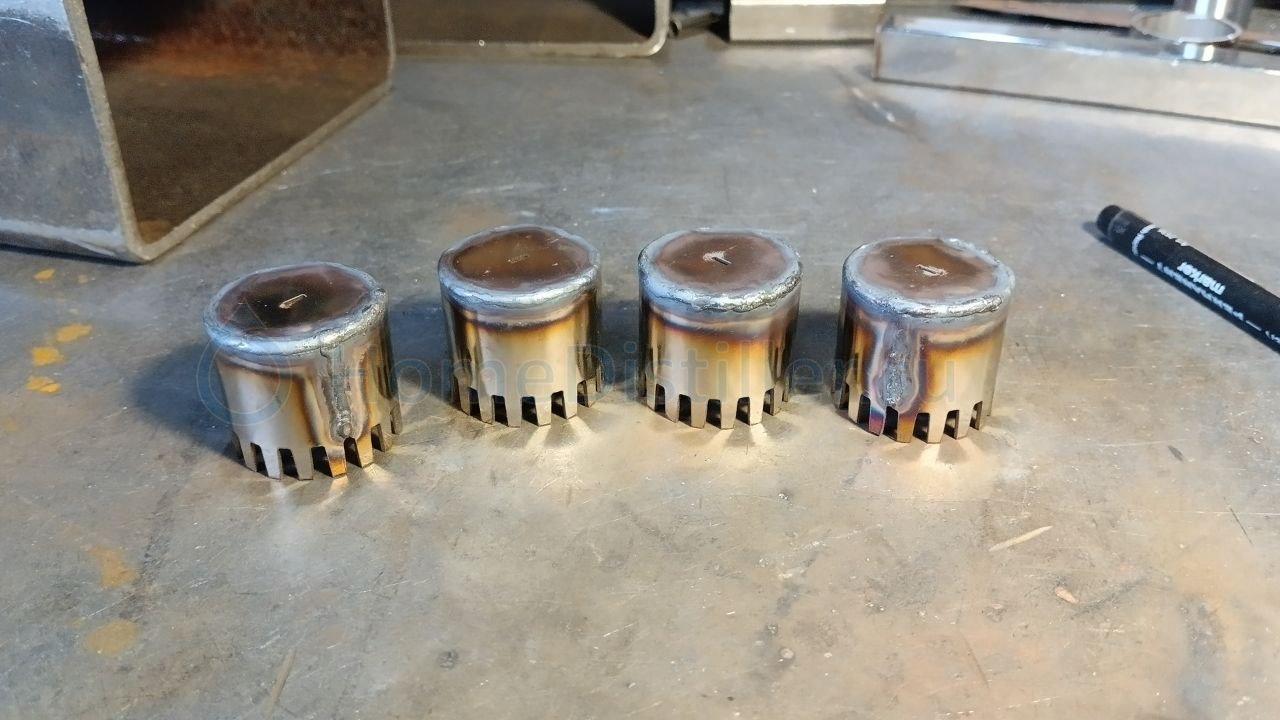

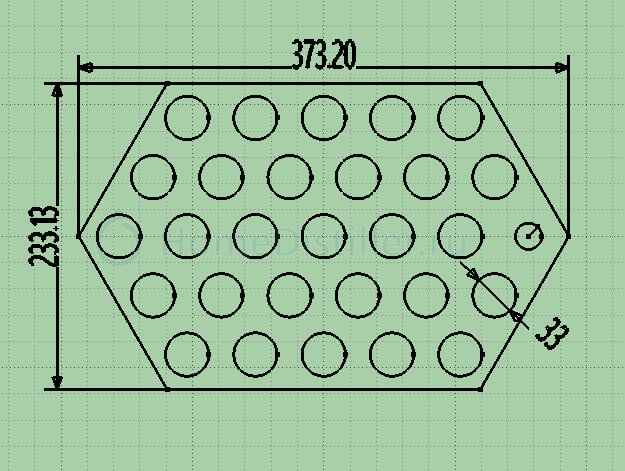

колпачковую решили сделать, на 14-17кВт чтоб чтото получилось. вот колпачки пока изготовили на пробу и зеленым - этаж колонны
Photo_2025-06-27_19-52-08. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
Photo_2025-06-27_20-06-41. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.


Добавлено через 2мин.:

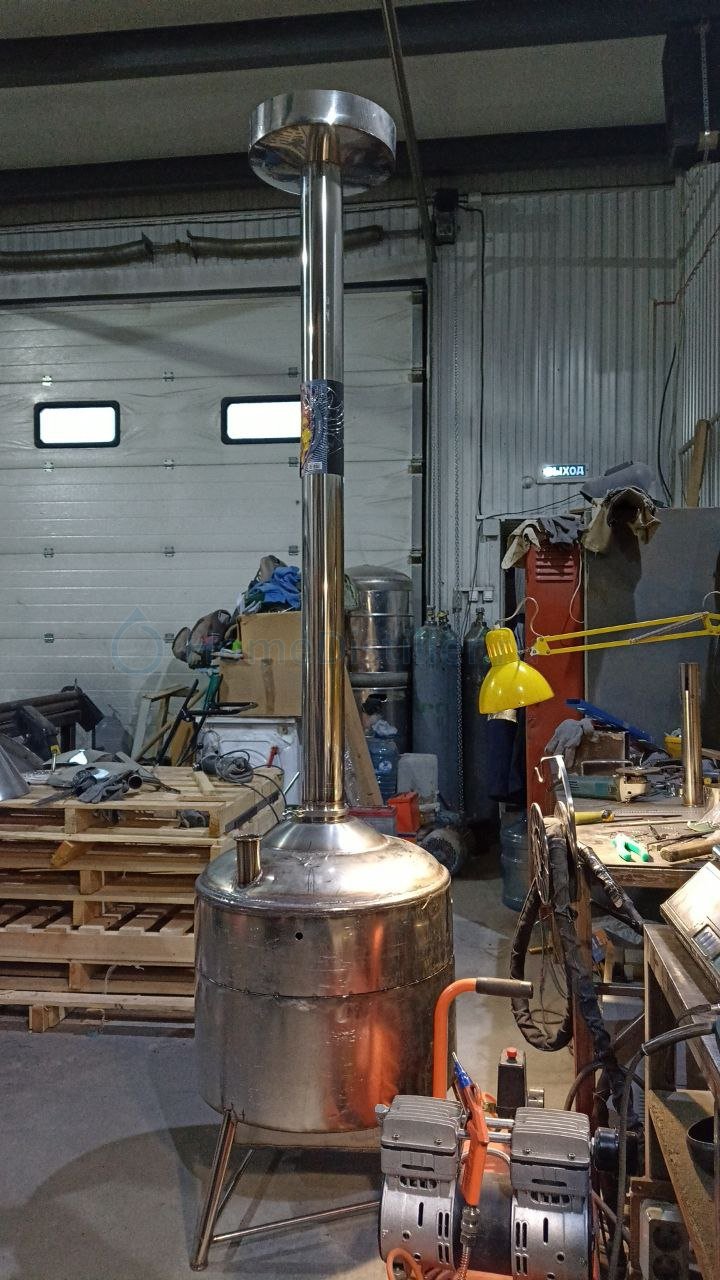

Photo_2025-06-27_19-55-37. Мощный плоский дефлегматор. Второй вариант со спиралью Архимеда. Оборудование для перегонки и ректификации.
кубик соорудили, в царгу 4-х дюймовую прикинули стоимость насадки Плачущий и решили колпачковую изготовить Смеющийся
DIMA1965 Профессор новый иерусалим 3.1K 688
Отв.294  28 Июня 25, 12:53
чтобы пар пошёл выше - в полторашную трубу - сильно воду зажимать пришлось.SedoY, 27 Июня 25, 15:46

Грустная схема
СМ в чистом виде
Shobby Доцент Ленинград 1.4K 439
Отв.295  28 Июня 25, 13:41 (через 48 мин)
Грустная схема
СМ в чистом видеDIMA1965, 28 Июня 25, 12:53
ага. СМ с отбором по жиже.
Newocelot Профессор Питер 11K 2.9K 2
Отв.296  28 Июня 25, 13:52 (через 12 мин)
что под этот дефлегматор поставить ))))SedoY, 27 Июня 25, 15:46
вакуум на 5 kW !
Виктрыч Профессор Екатеринбург 9.3K 2.4K
Отв.297  28 Июня 25, 16:21
Да сам деф со спиралью архимеда грустен. С одной стороны на входе горизонтальной улитки вода из скважины. С другой ,то есть на выходе, почти кипит. Утрировано. И все это ,повторюсь, в горизонтальной плоскости. Где прорыв пара будем делать если СМ? И как на одной плоскости горизонтали. Фуйня фсе это с точки зрения проходной дефлегмации.
А если не проходной то дикий расход воды.
DIMA1965 Профессор новый иерусалим 3.1K 688
Отв.298  28 Июня 25, 16:27 (через 7 мин)
Виктрыч, зато Запал из мисок и сковородок запросто собирал. Кожухотрубник как на всех заводах труднее дендрофекальным методом сконструировать.
игорь223 Академик таганрог 30.7K 21K
Отв.299  28 Июня 25, 16:53 (через 27 мин)
Где прорыв пара будем делать если СМ? И как на одной плоскости горизонтали. Фуйня фсе это с точки зрения проходной дефлегмации.Виктрыч, 28 Июня 25, 16:21
Абсолютно нет, если понимать физику процесса конденсации пара.
Пар, превращаясь в жидкость, дико уменьшается в объёме. Возникает зона пониженного давления, которая влечет в себя новую порцию пара.
Таким образом более холодная часть работает "на ветру", эффективность конструкции вполне удовлетворительна.

Кроме того, никто не мешает сделать спираль в два или три уровня, сварив (вырезав лазером или ножовкой)) простейший каркас с зубьями для укладки гофротрубы мелкой деревянной киянкой

И более того, на тех мощностях, на которых имеет смысл подобная конструкция, никто из нормальных эксплуатантов не будет использовать городской водопровод.
Либо скважина, либо автономка/чилер.

В понедельник прикину площадь такого теплообменника, интересно.
Я на той неделе испытал дефлегматор на 25кВт по вакууму, на атмосфере расчетная мощность 50 кВт.
Там площадь кожухотрубного конденсатора мне известна - сравню с бухтой полдюймовой гофротрубы.

Конструкция на мой взгляд неидеальная, я бы пропустил паровую трубу до глухого верха, заставив пар развернуться, вмазавшись в верхнюю крышку, и начать опускаться вниз, супротив "желания" - через спираль
