Виктрыч,
Не могу ничего подсказать.

Я так думаю что камень по другому организован. Чего то выбросили. Чего то добавили. И под брендом окопались. Только подождать нужно даташит. Не успеваем мы всём миром за китайцами.

Я так думаю что камень по другому организован. Чего то выбросили. Чего то добавили. И под брендом окопались. Только подождать нужно даташит. Не успеваем мы всём миром за китайцами.Виктрыч, 15 Дек. 25, 13:14

Если портом не определяется то дело не в камне.

Камень отдельно. По ISP не берётся. Моргающий кирпич. И USB не определяет свой кирпич вместо моста. Такое ощущение.
Может комп проморгается и сам всё таки че-нить в сети нашарит.
Вопрос возник. HX711. 24 битный АЦП. Попалось на вскидку входное 40 мВ. Это как раз предел 24 бит? Дальше цифровая прямая?
То есть +/- 20 мВ соответствует + 87ххххх не помню скоко и а -/+20 ~ -87хххх?
Вопрос снят. Тупо измерил мультиметром.

Добавлено через 2дн. 14мин.:

По новой а-ля Ардуино. Начал пристально подключать. Обнаружил 2 новых дополнительных незнакомых контакта. Остальное совпадает. Копая дальше обнаружил не ту цоколевку камня. Который не подписан и я со слепу этот момент пролюбил.
Вот выкладываю. И порт всё время, просит USB SER. Пробовал подсунуть чё-нить. Посылает.
Вот фото. Что за хомячка я приобрёл?

Дальше цифровая прямая?Виктрыч, 15 Дек. 25, 15:38

это смотря насколько "дальше" может и дымок пойти

Само собой. 220 на вход подавать не буду. В ней же свой источник под собственные нужды.

Input offset drift у микросхемы HX711 составляет 0,2мВ, при измерении 20мВ это в пределах 1000 отсчетов - 10 бит, остальные 14 бит - цифровой шум, не имеющий никакого отношения к измеряемому сигналу, это всё что нужно знать про этот АЦП

Ну да. Входной операционник усиливает допустим в заданные 128 раз. То есть +/-20 мВ попадает в диапазон АЦП +/- 2,5 в, который фуячит +/- 8,3 лимона. Остаётся правильно прикинуть мост для этих +/- 20 мВ. Или 80,если переключить. И весь смысл.
Уже работает.
И начхать на потеряную тысячу из 8 лимонов. Ты про это?

Ты про это?Виктрыч, 20 Дек. 25, 11:49

нет, я про то что полезного сигнала на 10 бит, как у ардуино, т.е АЦП из НХ711 полное говно

Что за хомячка я приобрёл?Виктрыч, 15 Дек. 25, 15:38

Похоже на Atmega328PB.
Или клон какой-нибудь.
И плата с полуподвывертами..

Да, по цоколевке камня похожа на В. Только опять не понятно. Он же давно на рынке. И как то не заострялось. Повторюсь, что была партия лет 5 назад, не признающая телефон. Я решил, что обновляться не умеет. На компе всё шло. Только таскать его в теплицу не удобно. А позже снова и там и там прошивались.
И блин время ушло и срок возврата. Продавец нах посылает. Сделка завершена. Сделаю ещё контрольную и с него не слезу. Ну ну верю, что откровенный брак. Я так же как то лоханулся и этих lG что ли пару взял. Тоже втупую не идут. Лень разбираться да и фишка мини. А я на микро сижу.

Добавлено через 13мин.:

dee,
Да и хрен с ним. На весах же работает? И грамм уверенно и 10 кг. И они уже есть. И есть на них свободный вход. Пусть за температурой следят. Как нуль индикатор. Две строчки в скетче. Нах мне второй чип и танцы около него, когда 100 байт памяти в запасе. Нану поменять? Тоже гавно.
Дык так никуда и не уехать. Так и будем в нём сидеть.
Повторюсь. Всё работает как задумано. А мысли мои могу понять только я. И то не всегда.
Пусть шумит на 10 бит. Хрен с ним. Остальных 14 за глаза для данной задачи. И они есть и балду гоняют. Пусть поработают.
Дубль.

Похоже на Atmega328PBkvic, 21 Дек. 25, 01:18

погуглил,хороший камень. Два UART, два I2C вместо "по одному", 3 16тибитных таймера и всяческие фичи.
Если не китайское палево, то ценник ардуиноплаток с ним должен быть в районе 7..8 вечнозеленых
Но с загрузчиком все непросто. И не для улицы, была такая неприятная инфа
На редких чипах atmega328pb перестает запускаться генератор внешнего кварцевого резонатора, даже уже при понижении температуры до +10градусов С

По ISP же должны прошиваться? Или и это не всё так просто?

загрузчик(bootloader) через ISP в камень надо зашить, причем не абы какой, а который с камнем совместим - MiniCore. Потом из самой IDE нормально все грузится
Вот здесь подробно-пошагово https://wiki.iarduino.ru/page/arduino-nano-atmega328pb/

На весах же работает? И грамм уверенно и 10 кг.Виктрыч, 21 Дек. 25, 06:41

10кг идут с ценой деления 1 гр, это 10000 отсчетов, 13 бит, не обнулишь на старте - начнут плавать через 10 минут.

Добавлено через 1мин.:

когда 100 байт памяти в запасе. Нану поменять?Виктрыч, 21 Дек. 25, 06:41

зачем нану менять, мега 2560 в помощ, мало меги есть ESP32, мало esp32 - raspbery pi. У меня мега 2560 тачпад и экран 480*320 тащит, плюс всяких датчиков до кучи, 16% памяти и 48% оперативки, 2000+ строчек кода

Вести с полей про 328РВ.
Подгрузил в IDE пакет MiniCore по выше предложенной ссылке.

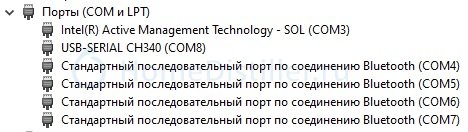

В инструментах появилась обширная вкладка. Перегрузил. Пока всё нормально. Воткнул Нану. Порт как обычно не признал. Полез в диспетчер. Тот же вопрос про драйвер USB SER. Снова поискал и в сети и в компе. По нулям. Переткнул на признаваемую Нану 328РВ с 340С. Всё нормально. Переткнул на не признаваемую. Снова вопрос по порту. И пропали вкладки в инструментах по MiniCore.
То есть всё упирается в непонятный мост. По ISP не пробовал.
Пойду на Али поброжу. Может что проясню. Лет 5 назад продавец на претензию ссылку дал на 340ю и всё сдвинулось.
Off. По 711 пока всё вилами по воде и оно в макете. Жду детали. Пауза.

Переткнул на не признаваемую. Снова вопрос по портуВиктрыч, 22 Дек. 25, 10:15

может у моста/разъема USB нога какая непропаяна. С китайцев станется
Среди множества обсуждений "как загрузить 328PB" попадалось и такое: "разобрался, резистор 1к между мостом и процессором в обрыве"

То есть всё упирается в непонятный мост.Виктрыч, 22 Дек. 25, 10:15

всё упирается в виндовзный драйвер

может у моста/разъема USB нога какая непропаяна. С китайцев станетсяVolume, 22 Дек. 25, 10:51

Партия не идёт. При чем после подключения и попыток признавания требуется перегрузить комп.
Самое интересное, что оригинальная уна ни чего не требует. Шьётся как обычно. Пофик, что до неё подключали. Только обозначить, что она. Остальную китпйчатину если что не так, то перезагружаю. А это на моём старике процесс не быстрый.

Добавлено через 1мин.:

всё упирается в виндовзный драйверdee, 22 Дек. 25, 12:04

Понятно. Где взять?

Добавлено через 3мин.:

Вот так китайцы подвесят наши стратегические ракеты и будем искать драйвер.
Миг 25. 1976 год.1500 радиоламп на борту. И пох китайцы и ядерная война. Америкосы присели когда разрезали.

Понятно. Где взять?Виктрыч, 22 Дек. 25, 12:40

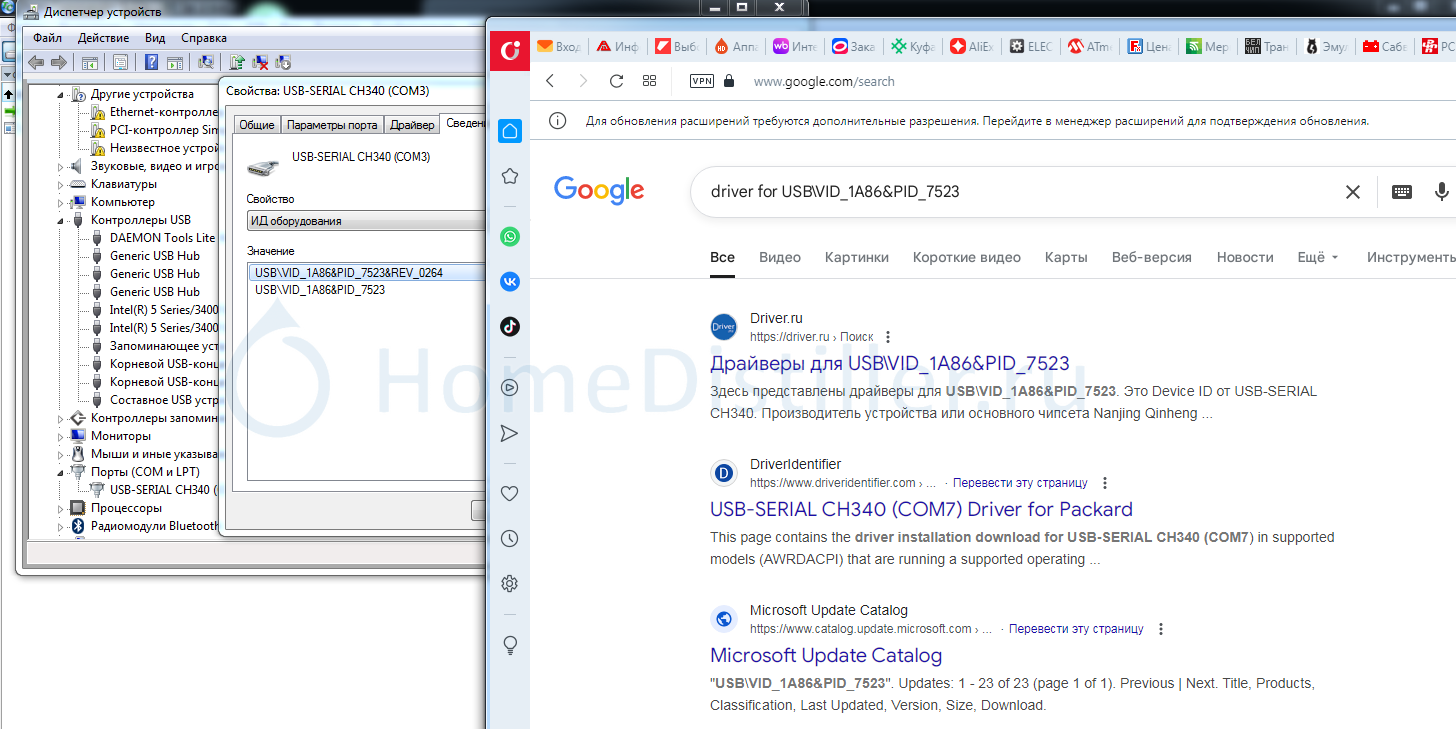

НЯП я раза три написал тебе про ID устройства

если микросхем полный аналог то можно подсунуть ей драйвер от CH340G т.е нажать "установить драйвер с диска" и ткнуть в него а можно ID устройства руками в файл драйвера затолкать но драйвер теряет подпись, что бы его установить надо включать режим в виндовс.
