Да. Но я немного ввёл в заблуждение. На компе тоже не шьются. Порт пустой. Мелькнуло сообщение, что нужен драйвер , не успел дочитать.
Старую втыкаю, порт определяется и булькает . При отсоединении тоже. Новая булькает по другому. Или не булькает. И тухнет порт в иде. Попробую полностью перегрузится. Похоже новый чип на мост впаяли.
Старая по включению мигала и какие то данные в монитор слала. Эти только мигают. И в мониторе тишина.

340й разный. В нём может быть зашит этот протокол?Виктрыч, 13 Дек. 25, 14:00

нет, это тупой преобразователь USB-UART. Загрузчик "ардуинок" (bootloader) зашит в микропроцессор. Опыта с прошикой от смартфона не имею, но, так понимаю, там ардуинная среда тоже на какой-то загрузчик ориентирована и если в процессоре прошит новый, про который среда не зает, то ...
Как вариант - прошить в ардуинку старый загрузчик на компе

Я так и думал. Года три назад тоже была партия не шилась ни где. Но похоже комп подгрузил драйвер и на компе пошло. На телефоне нет и его не обновить. Потом пошли и там и там. И вот летом ещё взял несколько штук нового образца. Сегодня распечатал и засада.
Буду изучать ISP.

Ещё возможна проблема в кабеле.
Желательно покороче.

Первый кабель не работал, нашёл другой. Старая нана шьётся. Перетыкаю, тухнет порт. Ну и само собой нет информации о плате.
При подключении прошиваемой бульк на повышение и загорается порт. И 6 и 7 проверил. При новой бульк на понижение и порт тухнет. При отключении бульк одинаковый. То есть мост определяется но общаться не хочет. Или не может.
Посмотрел в диспетчере, всё нормально. Висит вопрос про FT212 что ли. Пробовал лет 5 назад. Чето не пошло, драйвер то ли не нашёлся, то ли не уставился. Так и висит вопрос.

Или не может.
Посмотрел в диспетчере, всё нормально. Висит вопрос про FT212 что ли.Виктрыч, 13 Дек. 25, 20:54

Скачай драйвер на USB-UART преобразователь FT232R. Посмотри какой стоит на плате.

На платах стоят СН340 и клоны. Похоже последние и 3,3 вольта выдают вместо атмеги. Cмысла нет приобретать FT. Есть уна для экспериментов. Вот из неё и сделаю программатор ISP. Если получится, перешью всё под телефон. Вопрос, какой загрузчик выбрать. Дык считать с прошиваемой Наны. Хотя всё это пока тёмный лес для меня.

На платах стоят СН340Виктрыч, 13 Дек. 25, 22:07

Если на компе винда10, то скорее всего драйвер виноват.
Он вроде как обновлённый, а работает только в одну сторону.
Поставь старый, выпуска 2009 года (если не соврал) и всё должно заработать.
И не давай его обновлять, а то опять перестанет работать.

Почему?Виктрыч, 13 Дек. 25, 14:00

Посмотри какая микросхема usb установлена, у них разные id поэтому не все подхватываются драйвером, НЯП в винде этих id можно руками добавить, я так с анализатором логических уровней две недели просношался а оказалось у него флешка пустая, id нет и винда не понимает какое устройство подключено и какой драйвер применять. Шить можно через вторую ардуину, ту что определяется или через usb-isp переходник, там теже микросхемы usb-uart

Вести с полей. С утра прошил ISP программатор. Припаял кондер для задержки сброса. Но вторую поленился припаивать и воткнул через фишку ISP/ISP раскорячив её для контакта. Там вроде один в один.
В IDE в настройках программатора выбрал Нану, вернулся. загрузчик. Ошибка.
Пока по делам мотаюсь. Мониторю сеть.
Вот по этой

Кондер только на 4,7.Имхо не принципиально.

Добавлено через 1ч. 15мин.:

Упс. Я же фишкой всё соединил, в том числе и оба сброса. Копаю дальше.

Добавлено через 52мин.:

В общем не идёт и пишет ошибку. Поменял на когда то рабочую Нану, но с мёртвым мостом. Загрузчик загрузился без вопросов. Пробовал тут же скетч закинуть. Ошибка. Снова закинул загрузчик. Нормально. Замигал 13ый.Оба.Можете начинать смеяться.
Я пока в печали.

присмотрись к процессору. Если там вместо 328p китайский аналог, то для прошивки надо выбирать board LGT8. Неплохой камень, и даже в чем то покруче 328p, но с заскоками, в том числе с загрузчиком

преобразователь FT232R.TVM73, 13 Дек. 25, 21:38

Сначала не понял. Похоже он и стоит вместо 340го. Где взять дрова? У меня полумертвый ноут с семеркой. Но могу закинуть с телефона.
Проц атмел. 328РВ. По отзывам улучшили потребление и прочие плюшки в ногу со временем. А пердунам то как быть?

Сначала не понял. Похоже он и стоит вместо 340го. Где взять дрова? У меня полумертвый ноут с семеркой. Но могу закинуть с телефона.
Проц атмел. 328РВ. По отзывам улучшили потребление и прочие плюшки в ногу со временем. А пердунам то как быть?Виктрыч, 14 Дек. 25, 11:02

Набери в поиске FT232R драйвер или
https://iarduino.ru/file/557.html?ysclid=mj5gldt316247340714
Установить драйвер.

по "ft232 usb uart driver windows 7" масса ссылок
На сайте производителя FTDI есть драйверы даже под Win98

Да, лучше на сайте производителя.

Скачал ЗИП под семёрку. Этот момент почти понятен.
Но почему не прошивается по ISP точно рабочая нана? Мост умер и закоротил Тх. Или Rx. Не помню. Но нана работала на железе только без обратной связи по сериал.
Какие то отдельные настройки?
Теперь она не работает. Только загрузчиком начала моргать.

Добавлено через 14мин.:

Похоже допер. Теоретически. ISP не грузит скетч. Нужен... вылетело из головы. Ларчик просто открывался.
Всём спасибо! Век живи, дураком помрёшь!

Пс. Всё работает. Осталось разрулиться с дровами.
Сам себе буратина. На телефоне нет многих функций. Например прямой загрузки через ISP.И я долбил ноут как телефон. Почти сутки. Зато узнал много полезного.

Добавлено через 5ч. 29мин.:

Финал. После установки драйверов под FT232 и танцев с бубном одна партия стала определяется портом и после прошивки старым загрузчиком программируется с ноута. Версия 1.8.15. Ставил на дурака.
Вторая партия не определяется портом. Бульк и тишина. Диспетчер не возбуждается. Позиционировались обе партии как 340. Одно слово китайцы. Глаз да глаз нужен. Буду их трясти на счёт драйверов.

Одно слово китайцы.Виктрыч, 14 Дек. 25, 11:55

В отзывах на площадке где покупал возможно есть полезная информация по подключению.

Пока по моей последней партии отзывов нет. Я уже платы по типу кварца и его ориентации начал различать. Вот эти ваще не работают. Ни порт их не видит, ни ISP. Диспетчер пишет давай типа драйвер USB SER. Пошарился по сети, тишина. Ну может не умею. Втупую искал.

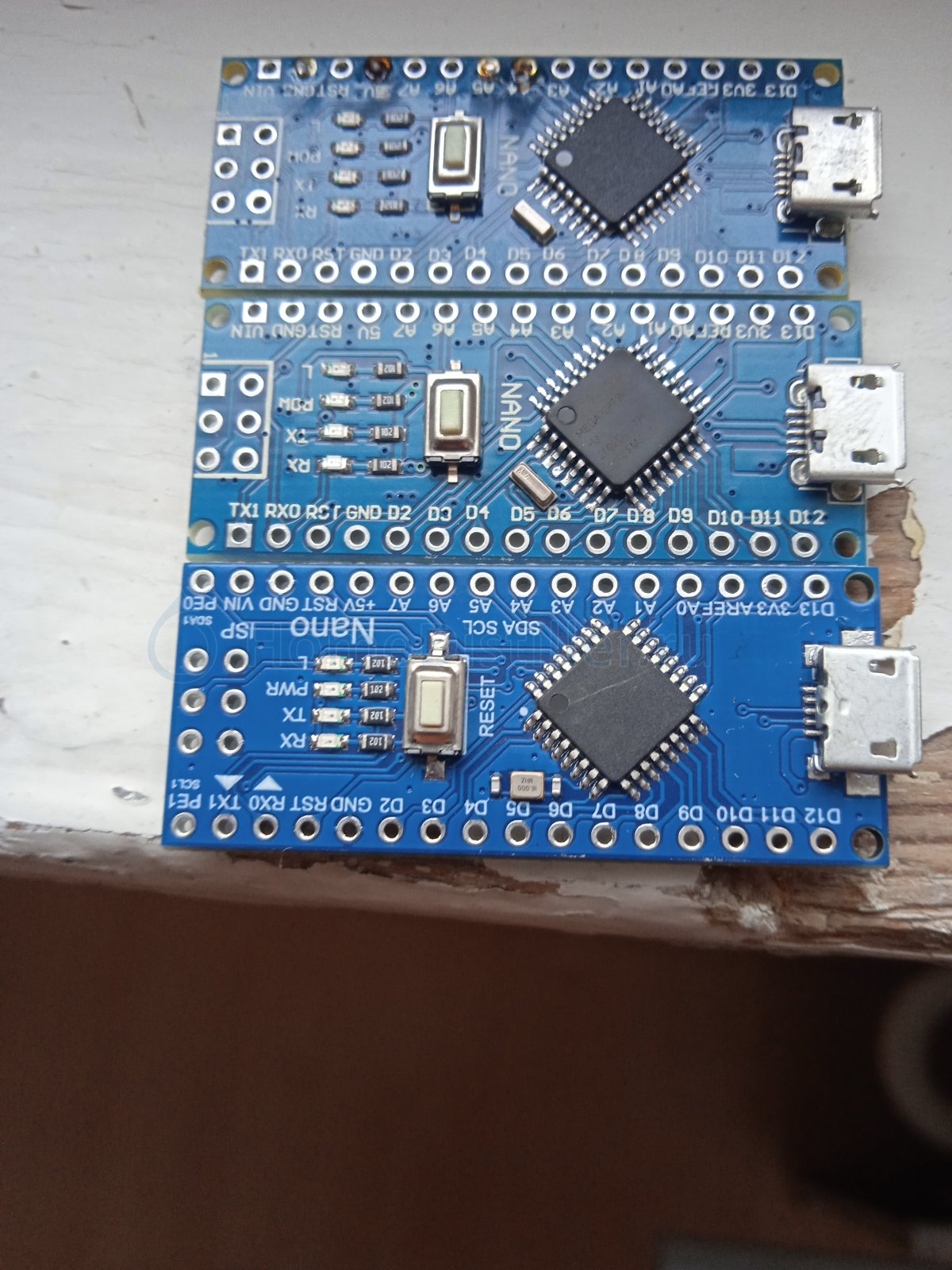

Сверху вниз
Шьётся с телефона и компа. 340
Шьётся только с компа 232
Ваще не признается портом, диспетчер светит USB SER.
И оттенок лака другой. Наверное клон камня.

Микросхема порта с другой стороны платы должна быть. Какая там маркировка?

Ваще то понос, то золотуха с блютузами. Горя не знал. Пошли с режимом lE. В терминале можно было выбрать. Сейчас только lE. Терминал графиков не видит. Как переключить пока не знаю.
Новая, НС-05. По умолчанию LE.
И новая НС-06. Без проблем.

Добавлено через 1мин.:

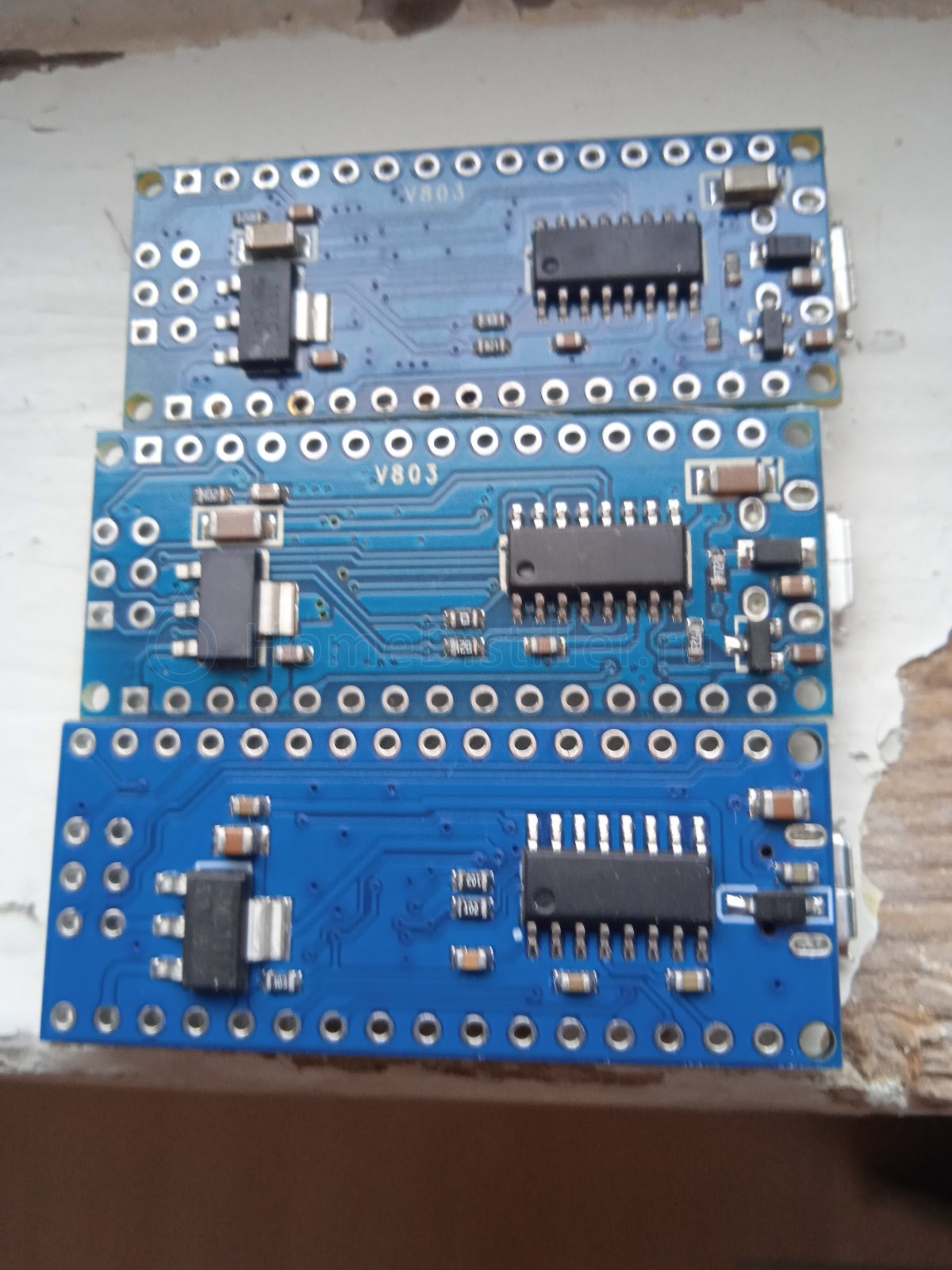

Да шифруются китайцы. Нет маркировки. Дырки ключа разные.
Они же гонят полуфабрикаты. Нах светиться.
В том же порядке
