Обсуждение новой серии универсального оборудования ХД-2

saniaxxx, не всегда нужно подавать максимальную мощь. Тут все индивидуально и зависит от проводки в доме , водоснабжения ,расходов воды ...  Подаёшь кВт всегда больше , чем отбираешь л/ч . А дальше смотришь органолептику продукта и делаешь коррекцию .

>>> Полезные мелочи с AliExpress

В хд-2 написано что СПН 4x4, следовательно можно чуть прибавить мощности, наверноеsaniaxxx, 21 Янв. 20, 22:57

Манометр нужен. Захлеб померить.Пиши.Есть. Дам на время.

Значит, будем делать отбойникигорь223, 21 Янв. 20, 08:07

Сделали, в общем этот вариант вполне работоспособен

Манометр нужен. Захлеб померить.Пиши.Есть. Дам на время.zapnet, 22 Янв. 20, 10:04

У меня и манометр и диоптр есть, я захлебывал и даже вручную пытался удерживать этот захлеб без автоматики)

Остановился на 2,28 кВт,  Стартовый отбор 980 л/ч.Ord, 22 Янв. 20, 05:53

Попробую так же, но тоже смотрю в сторону ЭМУ, напитки дома выпустил несколько видео на эту тему

Расчехлил я на днях свой 3D-принтер и сделал пару несложных мелочей, которые мне показались полезными. Может, еще кому-то пригодятся. Файлы прилагаются.

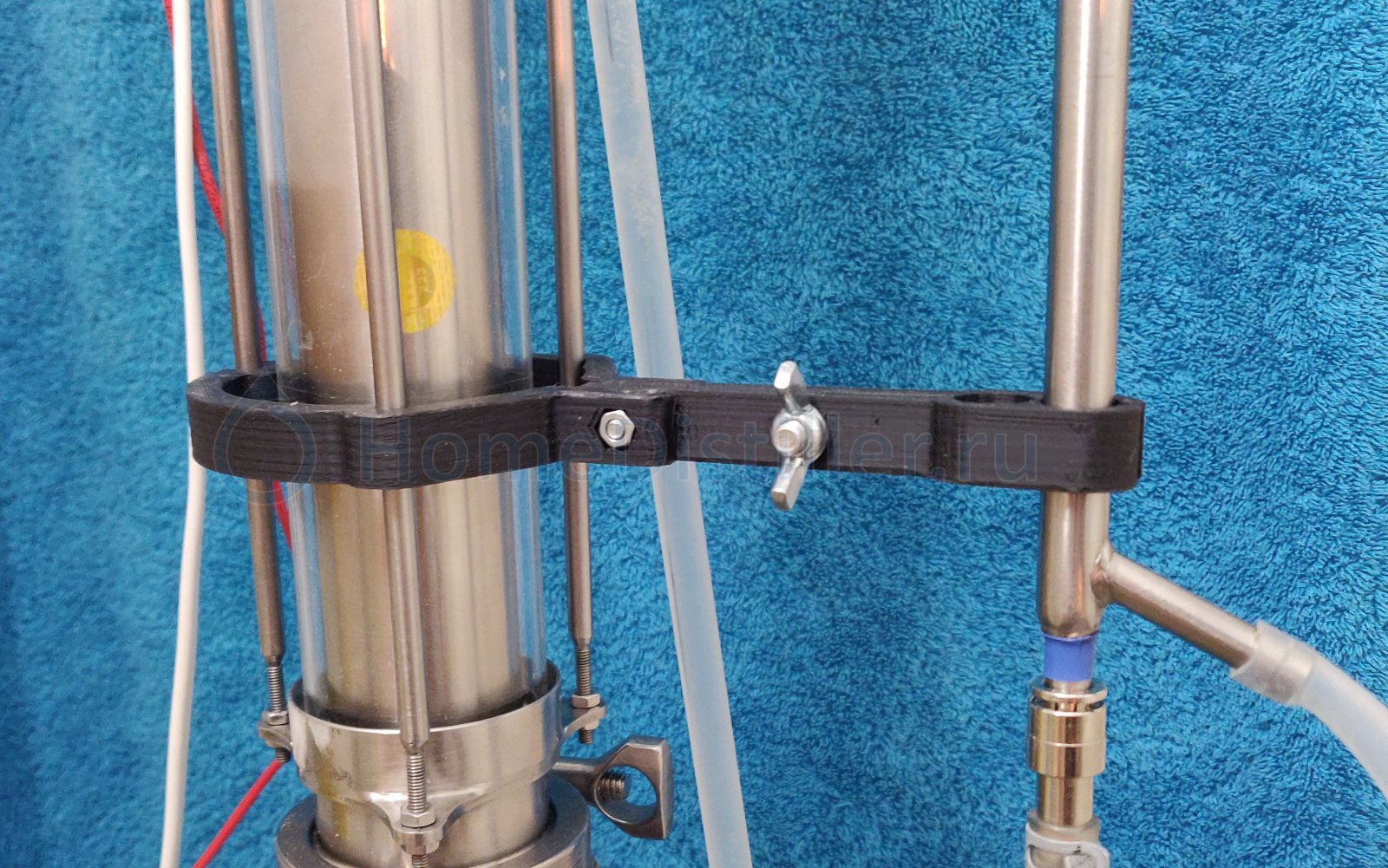

Изделие первое. Держатель для малого холодильника. Ну, не нравится мне, что он болтается. Особенно когда на быстросъемах - боюсь сломать. Теперь держится устойчиво. Два гнезда - для двух вариантов: с клапаном отбора и с прямым переходником. Подразумевается стандартный вертикальный дефлегматор. Все детали можно отпечатать за один проход на столе 20х20 см, а потом соединить болтами М4х10 с потайной головкой. Болт под барашек М6х16.

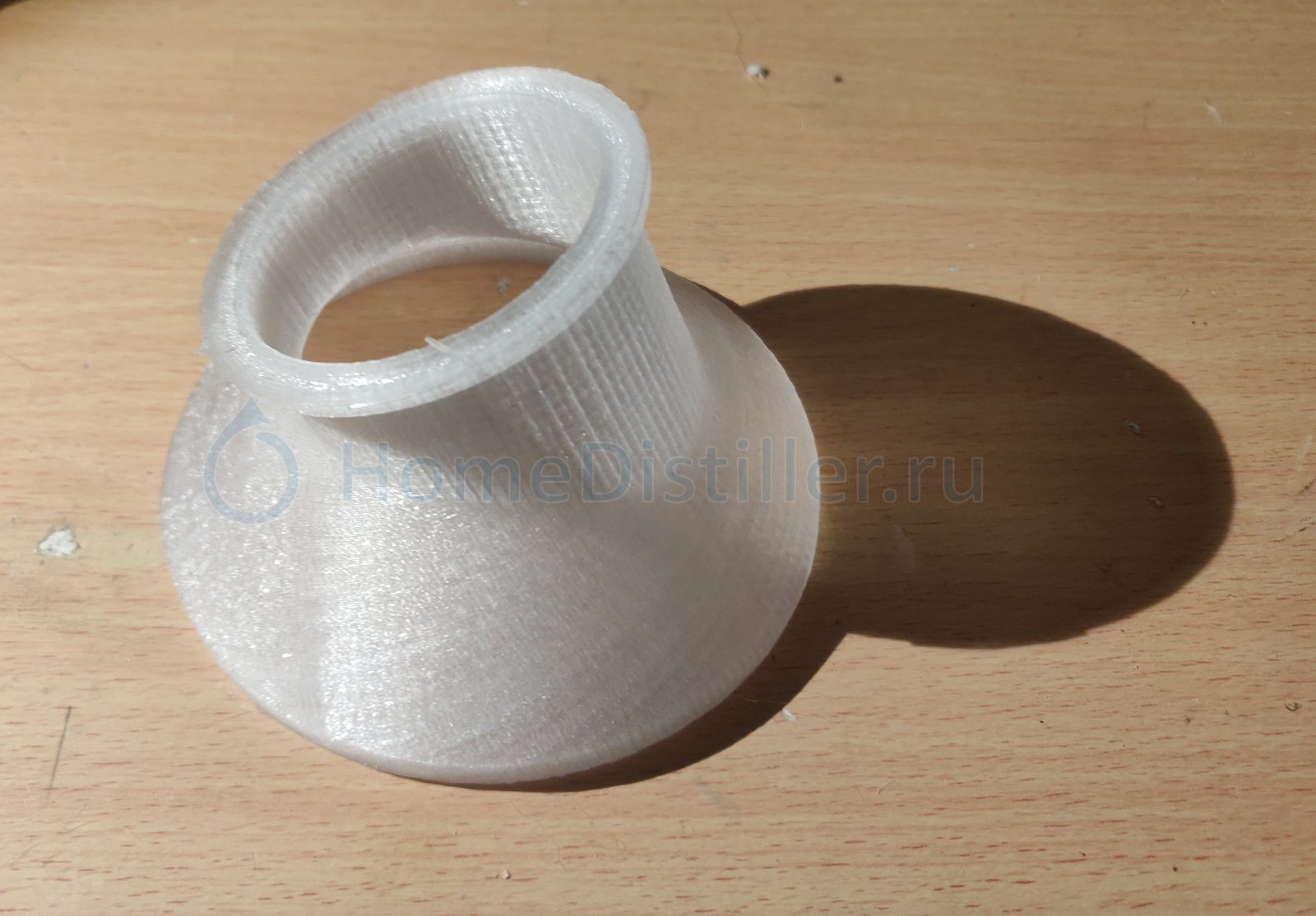

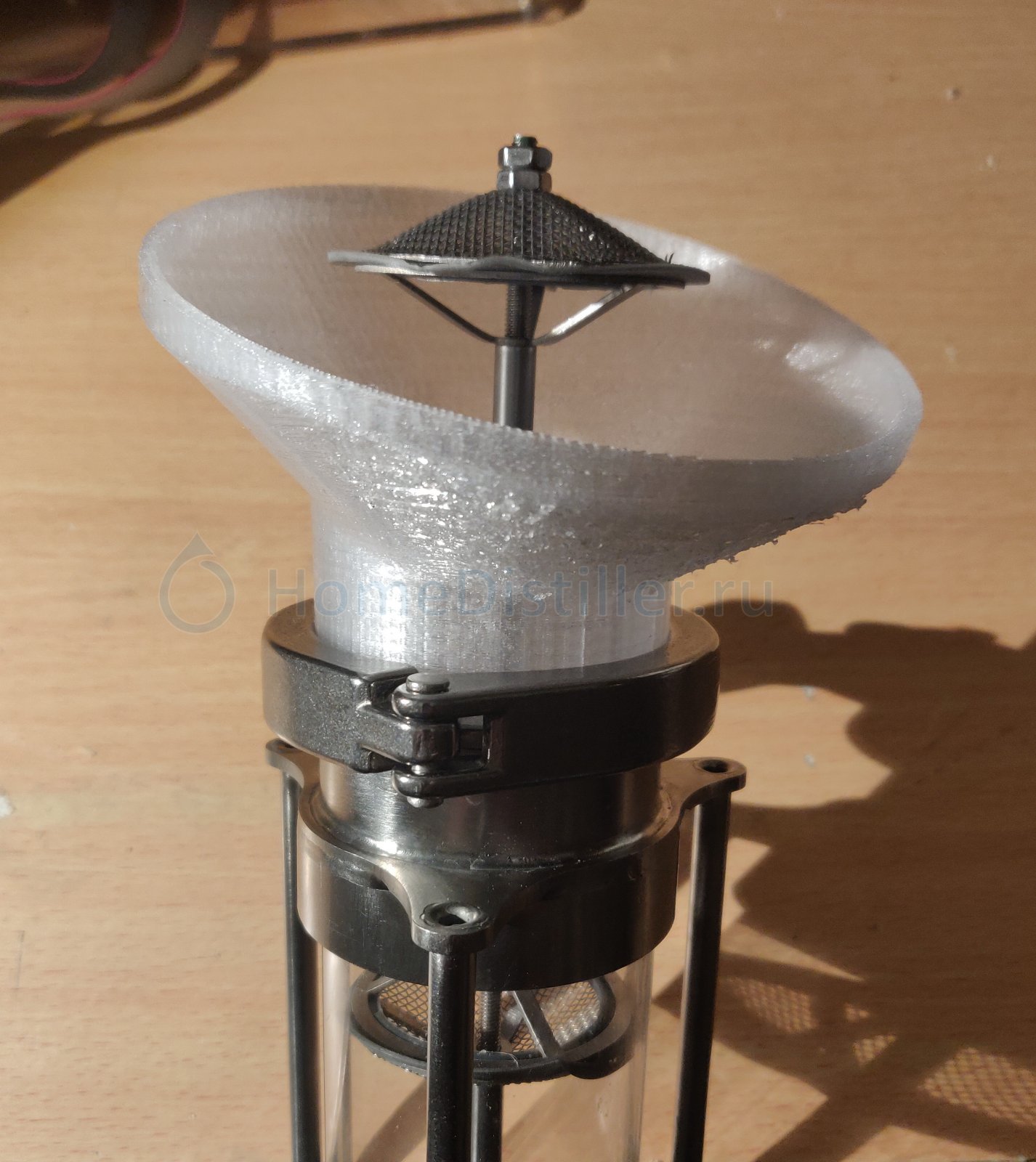

Изделие второе. Воронка для засыпания ингредиентов в джин-корзину. Обеспечивает попадание оных в царгу, а не на пол. Можно держать рукой, а можно зафиксировать стандартным клампом. При печати советую ориентировать модель "как есть", в рабочем положении, тогда внутренняя поверхность будет более гладкой.

игорь223, Игорь, уже не единожды ко мне обращаются коллеги-НБКшники с просьбой переделать стандартный предподогреватель браги ХД. Цель - получить возможность установки медного фильтра для нейтрализации сернистых при работе с зерном.
Себе я сделал поворот на 180 градусов из 2-х углов 2". Внутрь вставляю 2 пыжа медной РПН (плохой вариант, на "грязной" браге отложений столько, что ограничивает проход и колонна к концу погона работает нестабильно) или как сейчас крупную медную СПН (у меня это отходы)), фиксирую верхними концентраторами флегмы. Даже эти двадцать сантиметров засыпи реально меняют ароматику сырца в лучшую сторону.

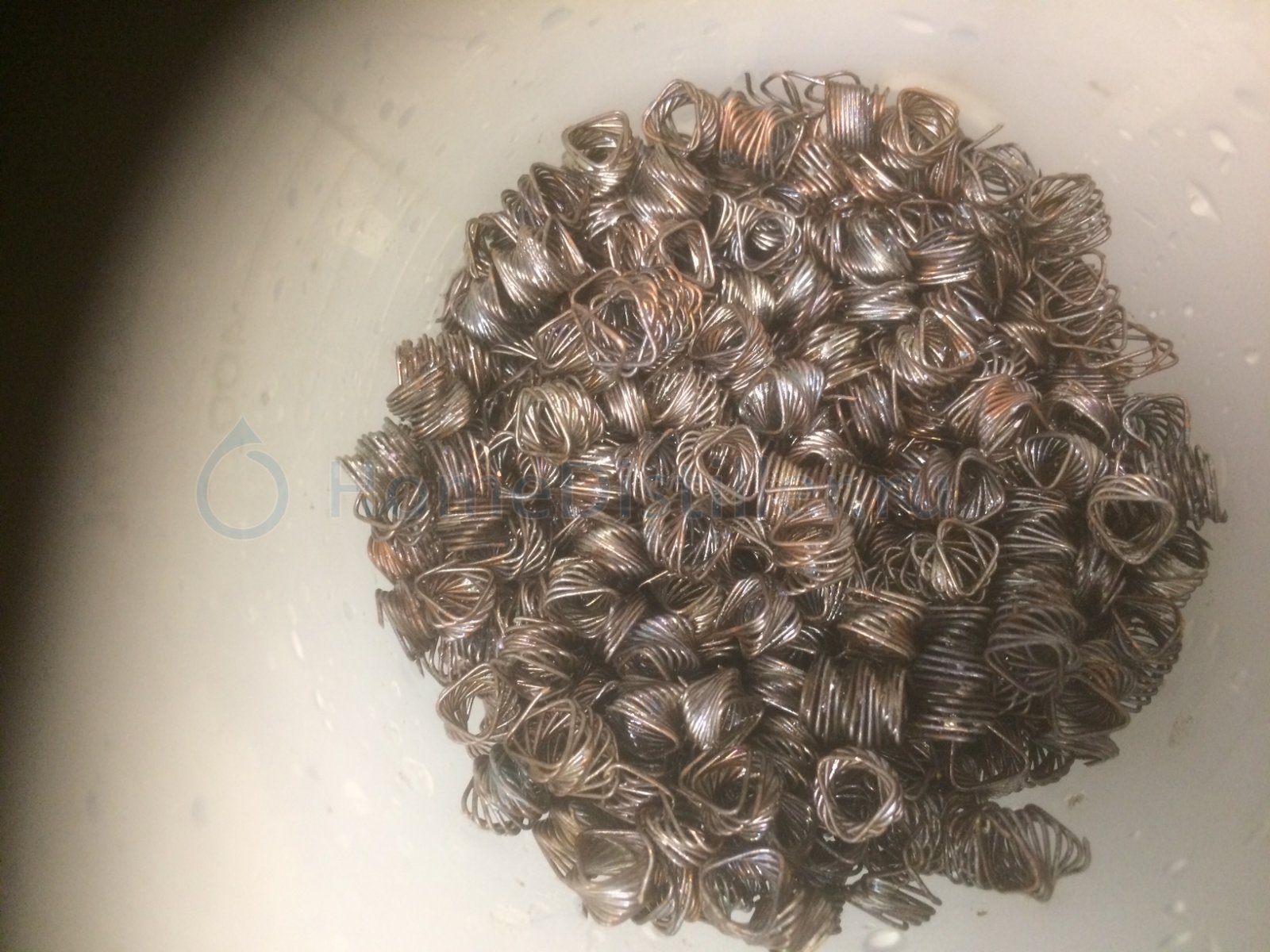

На фото - мой узел и СПН после сегодняшнего перегона. Брага была хорошая - мука, полуГОС, 6 дней. На 3-м фото видно, что не вся засыпь отработала, т.е. 20-ти сантиметров вполне достаточно. На грязной браге, особенно после кодзи и длительного брожения, медь вся реально черная и в густом серебристом налете.
Сделайте как опцию - думаю будет востребовано зерновиками.

плохой вариант, на "грязной" браге отложений столько, что ограничивает проход и колонна к концу погона работает нестабильноAlex_64, 26 Янв. 20, 19:57

вот поэтому не делаю и не собираюсь делать.

Кому нравится медь — есть шикарная ветка на форуме про мелкодисперсную медь в кубе.
Добавляется в сырец — и эффект ровно тот—же, что и при перегонке браги. Только без риска забить паропровод со всеми вытекающими последствиями

Идет ректификация на 1,5 м., СПН 4х4, наклонный Дэф, куб 50 л. БКУ-091, РМЦД.
Процесс, так сказать, привычно отлаженный, повторяемость из раза в раз постоянная.
НО!
В этот раз наблюдается такая неприятная картина. После работы на себя, при 2,28 кВт, стартовый отбор начался с 280-300 мл/ч. вместо обычных, настроенных ранее 980 мл/ч. В настройках ничего не менял. Подключения стандартные.
Остановил процесс, вернулся к режиму работы на себя и откалибровал клапан отбора. В результате получилось 1,42 л/ч, вместо полученных ранее 1,87 л/ч.
Запустил работу дальше, отбор так и остался 280-300 мл/ч. Процесс с автоуменьшением подходит к концу, а отбор не меняется.
Долго блин! Голову ломаю, чего могло случится. Клапан?

Клапан где стоит у тебя?

Клапан где стоит у тебя?игорь223, 27 Янв. 20, 05:23

После Дефа, перед холодильником.

Добавлено через 4мин.:

Вот такой https://samogon-i-vodka.ru/catalog/555/74123/.

игорь223, недавно приобрёл оборудование ХД-2 для эмульгации, произвёл несколько ректификаций. Ради интереса произвёл замер внутреннего объёма жидкости, залитой в царгу с СНП 4х4 от селиваненко. Получил следующие цифры: ц1000-1560мл, ц500стекло-790мл, цпастеризации-385мл, цввода-340мл. Соответственно при завершении процесса и приходе сигнала ГАБ на РМЦД в куб сливается 1560+790+0.5х385~2540мл высокоспиртуозной флегмы хватанувшей хвостов. В общем то эти два с половиной литра спирта хотелось бы пустить в оборотный спирт. Вопрос, можно сделать узел для полного слива флегмы из колонны? В простейшем случае (предполагаю) это будет трёхходовой кран 2' с приваренными сверху и снизу клампами.

Продолжаю свою эпопею с фильтратором. Вчера перегонял ячменный солод, ХОС с кодзи. Вставил фильтратор, установил паук, заметил, что после установки паука с одной стороны появилось парочку щелей между уплотнителем фильтратора и корпусом (по сторонам от одной ножки паука). Расправил все, вроде нормально стало. Гнал на ТЭН 3квт.
Перегнал, результат все тот же ([сообщение #13621426]). Со стороны одной ножки паука резинка слетела, вся каша на ТЭНе. Пригара нет.

Поскольку на предыдущее сообщение никто не ответил, видимо идей нет :-( В общем, выводы неутешительные, в моем случае смысла использовать фильтратор и паука нет, деньги выброшены на ветер.

Возможно что брак у меня, не знаю (видно что неплотно резинка к корпусу прилегает, когда паук ставишь). К счастью, ко всему остальному оборудованию ХД-2 претензий нет :-)

LokoTen, напиши лучше в поддержку СиВ, там предлагают некоторые доработки

Голову ломаю, чего могло случится. Клапан?Ord, 27 Янв. 20, 05:21

Были ли у кого проблемы с клапаном и какого рода?

Разобрал, сложного ничего там нет. Во время работы щелкает исправно.
Почему отбор упал, так и не понял.

РоманШ, вот https://samogon-i-vodka.ru/...hrase_id=361010  должно подойти

Nicki, У меня есть подобный, но он не подходит. Вот смотрите, что происходит - колонна набита спиртом под самый верх, флегма (2,5л) удерживается в насадке за счёт потока пара под давлением из куба. При отключении тена столб флегмы начинает сливаться в куб за время около 2-х минут, предложенный вами узел просто не успеет столько вывести через 8мм трубочку. А если установить 3-ходовый кран на 2', то в момент отключения тена можно перевести слив флегмы наружу из колонны. Я пользовался такими кранами на пивзаводе, но они довольно приличных размеров и, боюсь, немалой стоимости. Возможно есть какое то ещё решение, поэтому и задаю вопрос.

После Дефа, перед холодильникомOrd, 27 Янв. 20, 05:27

Попробуй поставить клапан после холодильника. Не у тебя первого траблы с отбором при верхнем расположении клапана... [сообщение #13635113]

Попробуй поставить клапан после холодильника.Borisoff, 28 Янв. 20, 07:34

Если клапан после холодильника, то ТСА нужна ниже клапана при обычной дистилляции на тарелках?

Borisoff, ну так у меня же не ЭМУ, а обычный процесс ректификации. И клапан расположен штатно. До сего момента все было абсолютно предсказуемо, со стабильной повторяемостью.

ну так у меня же не ЭМУOrd, 28 Янв. 20, 09:35

Упс! Не дочитал... значит вероятнее всего засор проходного отверстия в клапане или жиклёр не поджат прокладками/быстросъёмом...

Если клапан после холодильника, то ТСА нужна ниже клапана при обычной дистилляции на тарелках?Кавалар, 28 Янв. 20, 08:34

Производитель утверждает, что ТСА обязательна при любом расположении клапана...
