Но зато клапан не греется

>>> Полезные мелочи с AliExpress

При переходе с голов на тело это всё придётся сливатьTimmy, 05 Февр. 20, 10:02

это проблема только если процесс полностью автоматизирован, а так всегда полезно после перехода на отбор тела, промыть узел отбора, а это 200-300мл, к тому же на хд-2 буферный объем малого холодильника, крайне мал.
Все это с оговоркой на спирт, с дистиллятами это скорее лишнее или даже вредное, кто за эфиры борется

Есть минус установки клапана после холодильника - очень большой буферный объём спирта над ним. При переходе с голов на тело это всё придётся сливатьTimmy, 05 Февр. 20, 10:02

можно после дефа поставить игольчатый кран .головы отобрал. и только тогда вешать клапан после малого холодильника.а кран на дефе полностью открыть.

электроклапана ставить после малых холодильниковBlues, 05 Февр. 20, 09:55

Надо не забыть перекрыть на холодильнике ТСА

буферный объем малого холодильника, крайне малStrike01, 05 Февр. 20, 11:05

Я таких терминов не понимаю.
Крайне мал - это сколько объёмов буфера внутри дефа ХД2?
Я предполагаю, что общий буферный объём становится больше в разы. В разы - это "крайне мало", "некрайне мало", или вообще нифига не мало?).

Да, и, как правильно коллега написал, если клапан за холодильником - ТСА - до свидания. Это не проблема, ТСА есть в дефе, просто нужно не забывать.

Добавлено через 8мин.:

можно после дефа поставить игольчатый кран .головы отобрал. и только тогда вешать клапан после малого холодильника.а кран на дефе полностью открыть.Плотник126, 05 Февр. 20, 12:14

Я собираю сейчас такой узел: тройник после дефа, на одной из линий которого висит электроклапан, а на другой линии игольчатый кран. После них обратный тройник, снова в одну линию.
Не надо ничего собирать/разбирать, и дёргать автоматику, если хочется сделать сброс. И, если в ручном режиме, мне комфортнее головы отбирать через игольчатый кран. И тише, и клапан зря не дёргать. А на теле уже работать автоматикой.

И тише, и клапан зря не дёргатьTimmy, 05 Февр. 20, 13:50

по периодике редко дёргается.

по периодике редко дёргается.gxtkjdjl, 05 Февр. 20, 14:15

Периодика моего клапана - 2 срабатывания за 8 секунд. Это совсем не "редко".

Ты, наверное, имеешь в виду периодику "слить деф раз в 10 минут" - я так не работаю. это требует не просто присутствия, но и участия. Неохота)

Крайне мал - это сколько объёмов буфера внутри дефа ХД2?Timmy, 05 Февр. 20, 13:50

я точно не замерял, поэтому так написал, конструкция отличается от того же ХД-3, где спирт охлаждается в прямой трубке, в ХД-2 спиртопровод в виде тонкой спирали, если нужны цифры, сделаю замер, но на вскидку не более 100-150мл
ТСА нужно организовать после клапана, любым удобным способом

конструкция отличается от того же ХД-3, где спирт охлаждается в прямой трубке, в ХД-2 спиртопровод в виде тонкой спиралиStrike01, 05 Февр. 20, 15:14

Да, есть такое дело, в ХД3(4) и ХД2 вода и спирт разными путями идут. Я про то, что в самом дефе навскидку 30мл, а то и меньше. В холодильнике - пускай 100 (вечером проверю ради интереса). Вот и получается, паразитный объём холодильника больше чем дефа в 3-4 раза.

Я за клапан БКУ033 поначалу опасался (даже спрашивал Мишу Z про способы отвода тепла). Потом повесил на винт крышки маленький радиатор алюминиевый. А потом взял 99-ю автоматику, с клапаном 12В, он сам почти не греется. Обе автоматики, и 33-я, и 99-я, трудятся параллельно, на даче и дома, с клапанами сразу после дефа, всё в порядке.

Timmy,

Вот и получается, паразитный объём холодильника больше чем дефа в 3-4 раза.Timmy, 05 Февр. 20, 15:21

130мл, даже потерями не назвать)

Я собираю сейчас такой узел: тройник после дефа, на одной из линий которого висит электроклапан, а на другой линии игольчатый кран. После них обратный тройник, снова в одну линию.
Не надо ничего собирать/разбирать, и дёргать автоматику, если хочется сделать сброс. И, если в ручном режиме, мне комфортнее головы отбирать через игольчатый кран. И тише, и клапан зря не дёргать. А на теле уже работать автоматикой.Timmy, 05 Февр. 20, 13:50

Интересно. А можно рисунок карандашом хотя бы, если пока не готово и нет возможности сделать фото? У меня автоматика 093, но пока даже не пробовал её, делаю всё в ручном режиме.

130мл, даже потерями не назвать)Strike01, 05 Февр. 20, 15:31

Поэтому я их потерями и не называл, я назвал их в первый раз буферным, а во второй раз паразитным объёмом.
Потерями 130мл это станет, если эти 130мл сливать (а это потери+лишние действия по сливу вручную).

А если это 130мл голов, попавших в тело? Это как назвать?
Потери составят весь объём тела, которое пойдёт на повторный перегон.

Ты если не согласен с написанным мной в ответ коллеге, дай коллеге свой совет, он выберет, какой из них ему полезнее. Без вот этого всего

Добавлено через 9мин.:

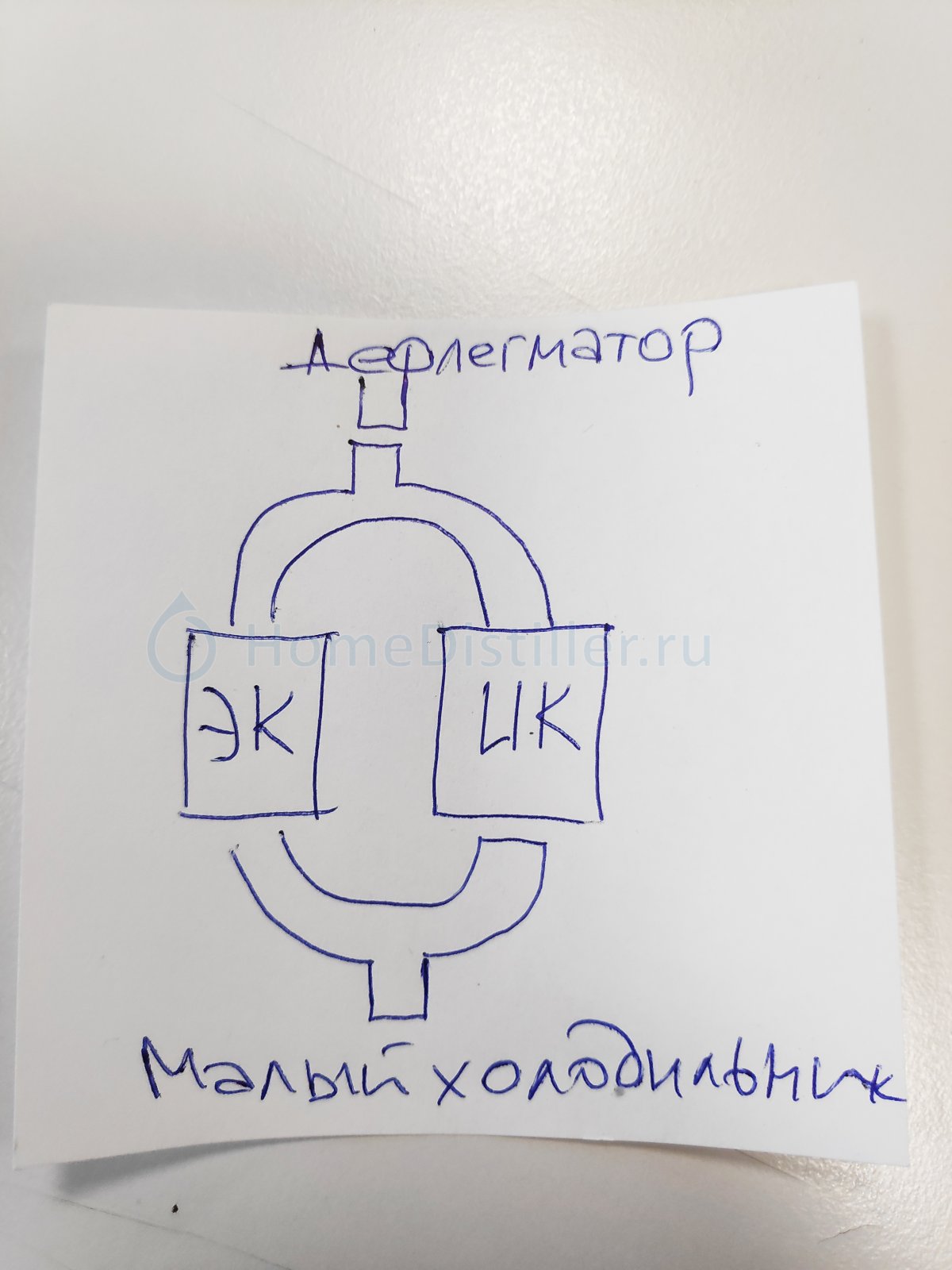

Blues, Ну, как смог. Вроде ничего сложного. Раньше был собран на силиконе и хомутах, ненадёжно и некрасиво. В новом виде пока нет - два цанговых зажима в пути, китайцы до сих пор отмечают, посылки не двигаются.

Timmy, я это все к тому, что хоть с клапаном до хоть после, если не промыть узел отбора, часть голов и сивухи попадёт в продукт и там уже не важно 10мл или 100мл, спирт будет подгажен, поэтому не вижу проблемы в установке клапана после холодильника

Спасибо. А что за тройники и какие цанговые зажимы (и для чего зажимы)? Заинтересовало, так как, по совету опытных товарищей, первые 50 мл голов сбрасываю залпом, и всё думал, как это организовать, если будет задействована автоматика. Я думаю, многим интересно будет.

Blues,

Тройники обычные стальные нержавеющие. Конкретно эти - пивные U-тройники
https://aliexpress.ru/....4c8a33ed4wbpDf

Зажимы - обманул тебя. Не цанговые они.
https://aliexpress.ru/....4c8a33ed4wbpDf

Что значит для чего? Чтобы соединить деф и тройник, тройник и клапан, тройник и кран... и так далее.

На этих элементах можно собрать жёсткую конструкцию на дефе, которая позволит большинство операций делать без переделок.

Как приедет всё, соберу и выложу в железе.

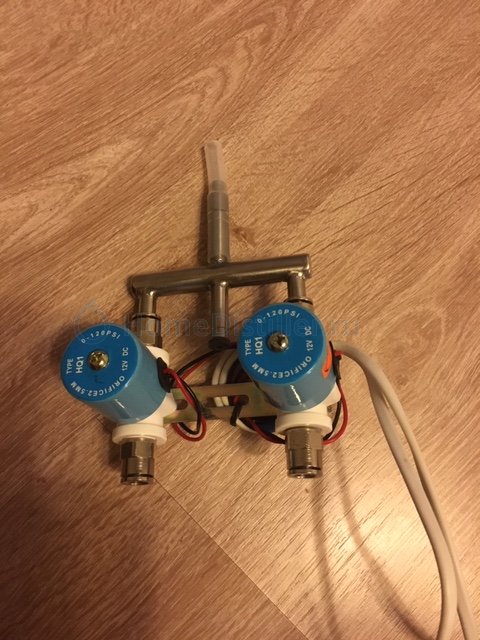

Timmy, Можно в СиВ такой коллектор заказать. Или такой, под черные клапана с резьбой. Наш форумчанин (Юша) себе делал и мне идею подсказал.

Sanders, Ещё бы знать внутреннее устройство этого коллектора.

Урий, Да трубки там пустотелые, скорее всего

Timmy, Можно в СиВ такой коллектор заказать. Или такой, под черные клапана с резьбойSanders, 05 Февр. 20, 18:33

Класс, я не видел таких в каталоге!
Только избавиться от быстросъёма, на котором он сам висит, и норм.
Спасибо!

Класс, я не видел таких в каталоге!Timmy, 05 Февр. 20, 19:35

Их нет в каталоге.Заказывал на СиВ по индивидуальному заказу.Взяли копейки.Соединил с дэфом вот такой штукой https://samogon-i-vodka.ru/catalog/645/73090/

Добавлено через 3мин.:

Да трубки там пустотелые, скорее всегоSanders, 05 Февр. 20, 18:43

точно так.
