Принудительная эмульгация, как способ "турбировать" спиртовую колонну

Поставил сразу как появилось проблема не помогло.

bazvalera, или чуть насадки убери, или нижний концентратор сдвинь вниз. И пересыпь насадку с небольшим, без фанатизма ее уплотнением...

bazvalera, sersaz прав, я дважды наблюдал подобный эффект у себя, первый раз хомут травил на датчике, второй раз трубка прохудилась.

bazvalera, замени кусок шланга, чтобы исключить этот вариант. У меня 5*1,5 там стоит...

Добавлено через 0мин.:

Никакими хомутами не пользуюсь...

Коллеги, снова у меня непонятка! Задолбался налаживать... Нет у меня столько свободного времени...
Запускаю на разгон... На РМЦД выставляю 6 очков, так как если ставлю больше, то захлеб и стоп по аварии. (разве так должно быть?)
Устаканилось все... столб эмульсии убежал вниз... прибавляю до рабочих атмосфер, у меня это от 8,6 до 8,8 кпа. Столб эмульсии медленно занимает свое место в ЦП. Далее в течении часа или трех стабильно работает на себя.
Включаю отбор голов... Все четко отбираю в течении всего времени. Эмульсия все также на прежнем уровне.
И вот выставляю отбор тела, скорость примерно 1,6 л/ч (БКУ-011) и примерно через минут 20-30 столб эмульсии начинает расти(!!!) С хрена??? Уже трижды настраивал колонну, уходил и приходил к мигающему на табло АВА...
Почему растет давление после того, как я начинаю отбор тела?

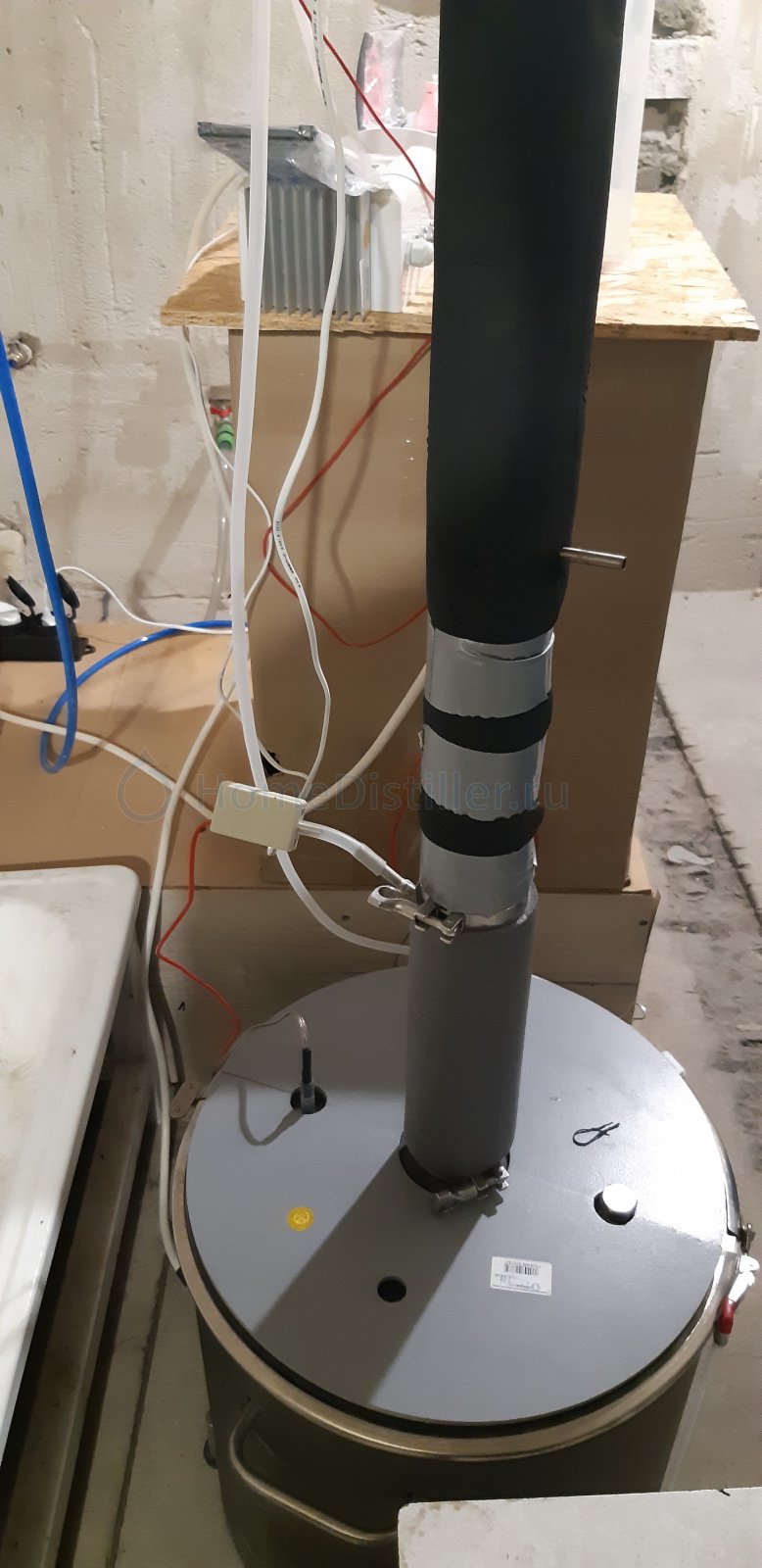

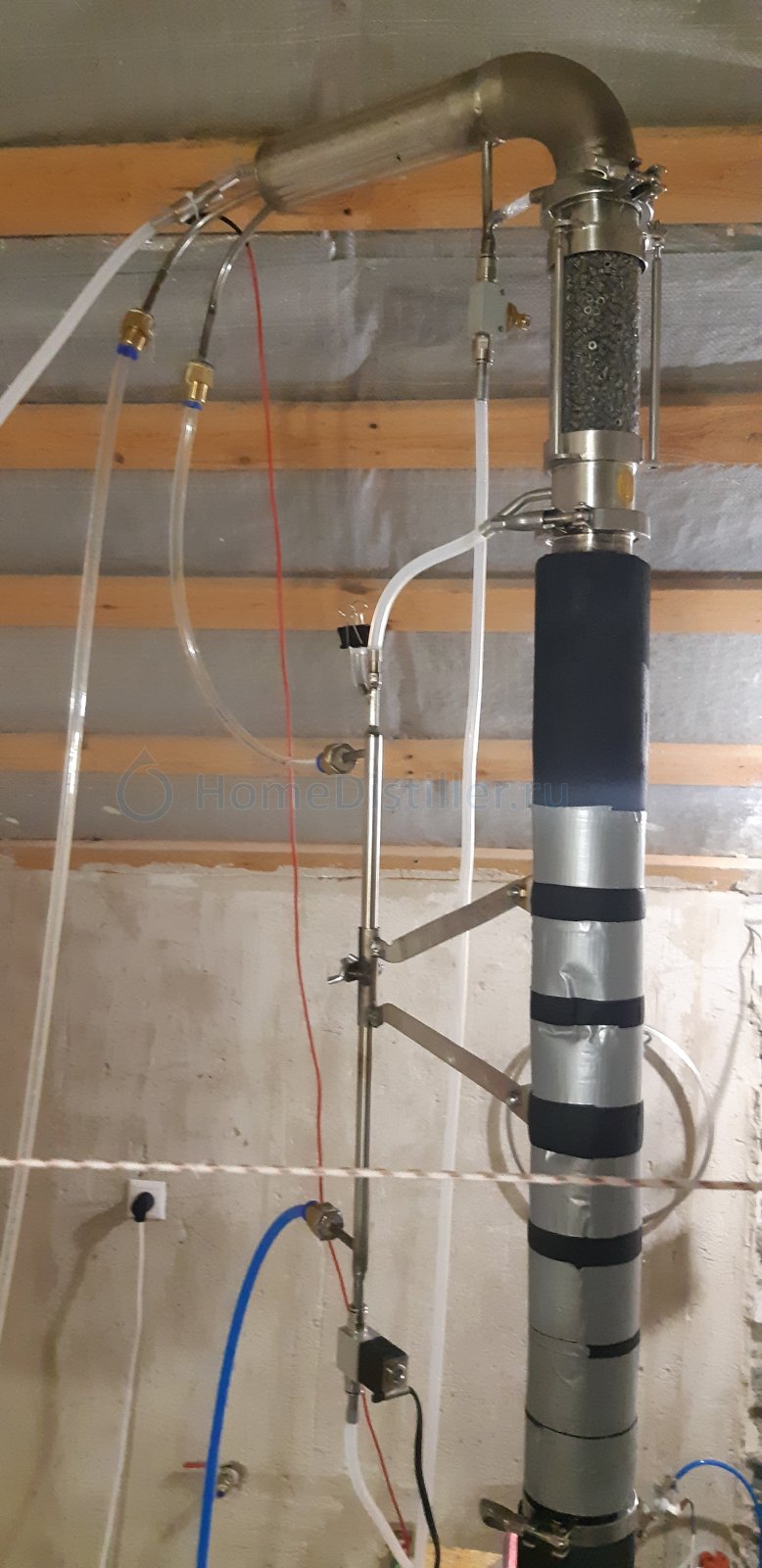

Вот фотки колонны:

На РМЦД выставляю 6 очков, так как если ставлю больше, то захлеб и стоп по аварии. (разве так должно быть?)Сомовец, 25 Янв. 21, 22:05

Не должно...
На РМЦД ВПР какое значение выставлено? На меньших значениях пробовал разгоняться?

Добавлено через 1мин.:

Трубку датчика не заполняет больше флегма?

а что там у тебя с ТСА накручено и пережато? или это ракурс на фотке такой странный?

bardo, при нижнем расположении клапана отбора (после малого холодильника) ТСА наверху глушится и организовывается после клапана отбора...

ТСА наверху глушится и организовывается после клапана отбора...Borisoff, 25 Янв. 21, 23:10

ТСА на верху малого холодильника....по первому фото непонятно что с ТСА дефа

по первому фото непонятно что с ТСА дефаbardo, 25 Янв. 21, 23:16

там у него висит аварийный проходной датчик, отключающий нагрев куба при повышении в датчике температуры свыше 60°С.

примерно через минут 20-30 столб эмульсии начинает расти(!!!)Сомовец, 25 Янв. 21, 22:05

по описанию похоже на самовакуумирование системы при отборе...но если ТСА открыто...то с чего бы...

Сомовец, трубка на ТСА дэфа, на которой датчик проходной висит, не перегнута у тебя?

Сомовец, а будь добр, расскажи мне про свою 011-ю автоматику. Выскакивают ли на табло с некой переодичностью символы Hi при совместной работе с РМЦД?

На РМЦД ВПР какое значение выставлено?Borisoff, 25 Янв. 21, 22:22

Ща доберусь до работы, гляну

Трубку датчика не заполняет больше флегма?Borisoff, 25 Янв. 21, 22:22

Нет, специально смотрел на фоне предыдущих рассуждений.

трубка на ТСА дэфа, на которой датчик проходной висит, не перегнута у тебя?Borisoff, 25 Янв. 21, 23:31

Скажем она не совсем прямая, но с ТСА идут капли и при аварии нормально так флегмы выплескивается. Попробую сделать попрямее..

а будь добр, расскажи мне про свою 011-ю автоматику. Выскакивают ли на табло с некой переодичностью символы Hi при совместной работе с РМЦД?sersaz, 26 Янв. 21, 05:46

Ни чего подобного не наблюдал! Только Т в колонне кажет.

Добавлено через 1ч. 2мин.:

@лять... Опять авария!!!

В приемной емкости под ТСА пол литра

ВПР 3.0
ВПС 2.8

Будут еще варианты? Пжлста

И еще попутно вопрос, что написано на индикаторе БКУ при завершении процесса ректификации по стопу по температуре в колонне?

Добавлено через 10мин.:

Рассуждаю... В течении нескольких часов все работает стабильно и только при отборе тела начинает расти столб флегмы. Может РМЦД восстанавливает таким образом падающее давление из за отбора? Я не силен в таких вопросах.

ВПР 3.0Сомовец, 26 Янв. 21, 08:19

попробуй на 2,5 разгоняться. Для поддержания твоих рабочих 8,6 кПа сколько Вт РМЦД вдувает?

@лять... Опять авария!!! В приемной емкости под ТСА пол литра

ВПР 3.0
ВПС 2.8

Будут еще варианты? ПжлстаСомовец, 26 Янв. 21, 08:19

я думаю, что - как возможный вариант - нужно уменьшить верхний предел стабилизации до 1.6-1,8-2.2 кВт
основание:
- при начале отбора тела количество спирта/давление в колонне падает, и нужно больше мощи на производство пара (на производство/компенсацию отбора СР 1,6 л в час ) .. равновесное значение мощности (РНС, отбор голов и тела до ~500 мл/час)- около 1,5-1,6 кВт.. и если резко вдуется 2,4 - 2,8 кВт, то автоматика не успеет отследить рост давления и снизить мощность.. и как результат - повышение уровня в ЦП и плевки из ТСА
имхо имеет смысл проверить этот момент..

Добавлено через 1мин.:

попробуй на 2,5 разгоняться. Для поддержания твоих рабочих 8,6 кПа сколько Вт РМЦД вдувает?Borisoff, 26 Янв. 21, 09:32

поддерживаю на 100%

Спасибо коллеги, пошел переустановлю... Отпишусь по результату

нужно уменьшить верхний предел стабилизации до 1.6-1,8-2.2 кВтЕвгений Томский, 26 Янв. 21, 09:33

Евгений Томский, 2,2 кВт думаю мало будет под конец. Нужно исходить из того сколько Вт вдувает РМЦД при его рабочих кПа.

Евгений Томский, 2,2 кВт думаю мало будет под конец. Нужно исходить из того сколько Вт вдувает РМЦД при его рабочих кПа.Borisoff, 26 Янв. 21, 09:49

1) возможно.. нужно пробовать
2) у меня в конце все равно не больше 1,8 кВт..,

Скрытый текст

но
а)я уменьшаю отбор в конце процесса и снижаю давление
б) я работаю с ПБ и перистальтикой к нему - а это другая сборка..и тут могут быть нюансы

И так промежуточные результаты. Выставил:
ВПР 2.5
ВПС 2.0
КПА 8.8
Так как колонна уже работала, то я понизил данные при рабочей колонне, по этому результат не чистый.
Для поддержки 8.8 кПа вдувает 1.9 кВа.

После понижения предпараметров столб эмульсии опять убежал вниз и вернулся только минут через 20
Открыл отбор тела и эмульсия снова побежала вниз, прибавил ВПС 2.1
Убежал от колонны... Надеюсь все сработает
