Принудительная эмульгация, как способ "турбировать" спиртовую колонну
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1460 14 Янв. 21, 13:30
Коллеги, еще вопрос образовался, думаю он уже затернтый до дыр и не совсем к Эму, но не сочтите за флуд, коротенько если можно. Клапан! Есть ли разница какой именно стороной установлен клапан к колонне? И почему у меня с пластинкой (может не правильно называю) с отверстием 2,0 мм с ШИМ 100 отбор 1,68 мл. Думаю тут что то не так. Поясните пжлста
gxtkjdjl
Профессор
архангельск
6.5K 1.7K
Отв.1461 14 Янв. 21, 13:36, через 6 мин
может не правильно называюСомовец, 14 Янв. 21, 13:30жиклер-правильно.
2,0 мм с ШИМ 100 отбор 1,68 мл.Сомовец, 14 Янв. 21, 13:30маловато как то. по талице с СиВ: "Ориентировочные величины отбора (при условии того, что клапан установлен непосредственно на дефлегматор):
0,5мм: 0,45-0,60 л/час
0,8мм: 1,20-1,40 л/час
1,0мм: 1,70-1,90 л/час
1,2мм: 2,40-2,60 л/час
1,5мм: 3,20-3,50 л/час
1,7мм: 3,70-4,00 л/час
2,0мм: 4,20-4,45 л/час"
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1462 14 Янв. 21, 13:51, через 16 мин
жиклер-правильно.gxtkjdjl, 14 Янв. 21, 13:36Спасибо
Вот я и говорю, что что то не то.
при условии того, что клапан установлен непосредственно на дефлегматорgxtkjdjl, 14 Янв. 21, 13:36Установлен на ЦП
gxtkjdjl
Профессор
архангельск
6.5K 1.7K
Отв.1463 14 Янв. 21, 13:55, через 4 мин
Установлен на ЦПСомовец, 14 Янв. 21, 13:51то же самое что на деф. чем ниже от узла отбора тем больше величина отбора будет. (больше столбик жидкости над клапаном крепче давит-быстрее идёт)
абсолют
Бакалавр
Дмитров
82 42
Отв.1464 14 Янв. 21, 14:01, через 7 мин
Сомовец, При ЭМУ клапан на малом холодильнике внизу, ТСА на нем заглушена.
Borisoff
Доктор наук
64RUS Вольск
820 320
Отв.1465 14 Янв. 21, 14:08, через 8 мин
Сомовец, клапан какой у тебя? Синий или чёрный?
Stodol
Кандидат наук
Клинцы
353 97
Отв.1466 14 Янв. 21, 14:22, через 14 мин
Сомовец,если в клапане Витон, то он мог разбухнуть от ЭАФ
Добавлено через 1мин.:
Надо менять на силикон
Добавлено через 1мин.:
Надо менять на силикон
gxtkjdjl
Профессор
архангельск
6.5K 1.7K
Отв.1467 14 Янв. 21, 14:28, через 7 мин
Stodol
Кандидат наук
Клинцы
353 97
Отв.1468 14 Янв. 21, 14:34, через 6 мин
Сомовец, 191,31 руб. 10%OFF | Заводские индивидуальные экологичные прозрачные черные силиконовые резиновые шайбы, уплотнение тяговых пробок 1 1,5 2 2,5 3 3,5 4,0 4,5 5 6,0 7 8 мм
https://a.aliexpress.com/_A4Ypbr
Добавлено через 0мин.:
Там и белые есть
https://a.aliexpress.com/_A4Ypbr
Добавлено через 0мин.:
Там и белые есть
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1469 14 Янв. 21, 15:03, через 29 мин

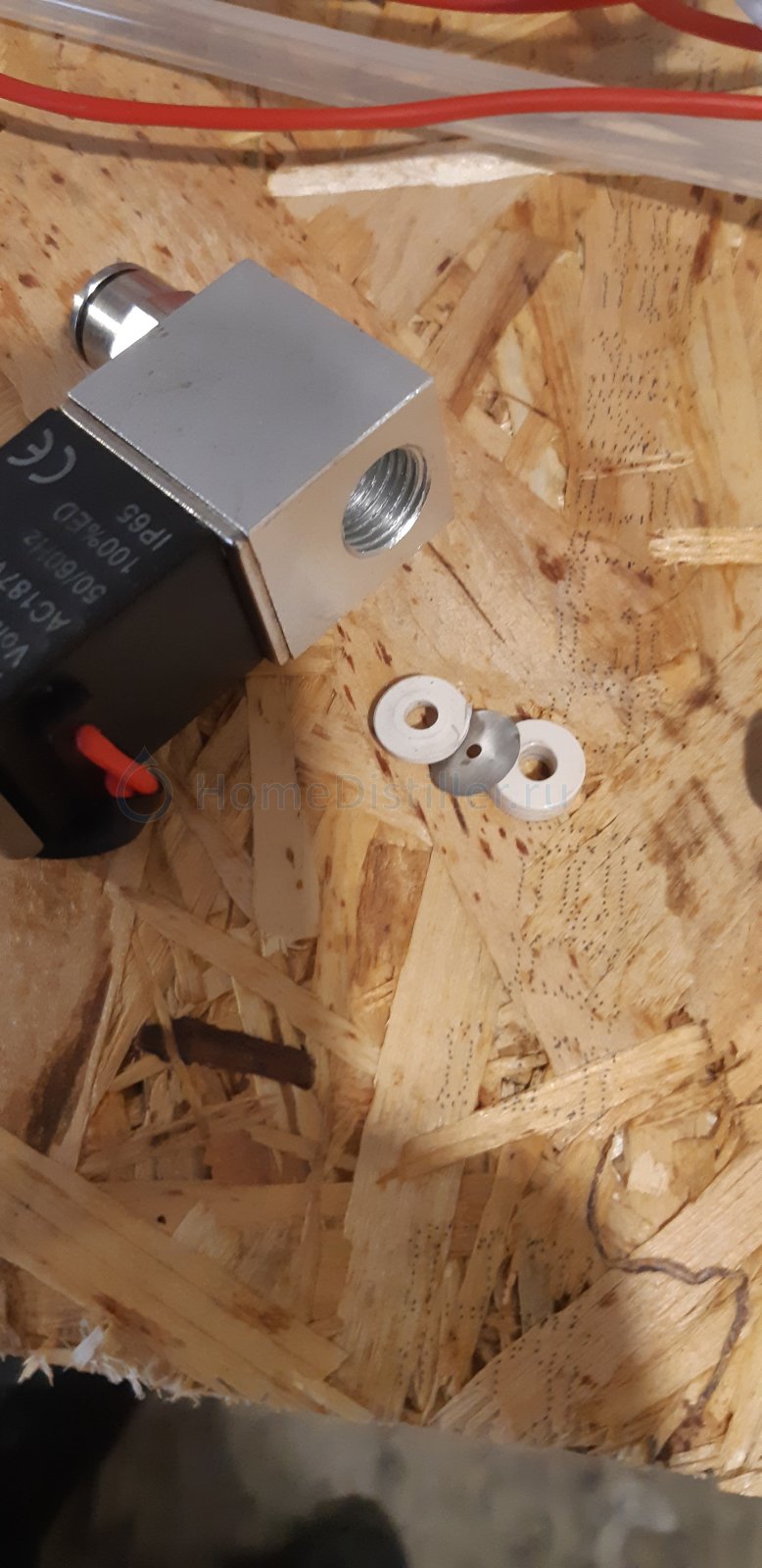

Клапан
Stodol
Кандидат наук
Клинцы
353 97
Отв.1470 14 Янв. 21, 15:11, через 9 мин
Сомовец, такие я не разбирал. Зайди в тему [Замена витона на силикон в клапане типа YCWS]
спроси там, может, подскажут что внутри такого клапана.
Добавлено через 11мин.:
Вот клапан, похожий на твой
483,58 руб. 9%OFF | Бесплатная доставка, 1x2V025-08, 12 В постоянного тока, 2 порта, 2 контакта, 1/4 дюйма, нормально закрытый электромагнитный клапан BSP с проволочной свинцовой катушкой
https://a.aliexpress.com/_9hiXrr
В характеристиках указан материал NBR - это маслобензостойкий каучук. Как он ведёт себя в среде ЭАФ, ХЗ, гугли.
https://ru.m.wikipedia.org/wiki/Бутадиен-нитрильный_каучук
спроси там, может, подскажут что внутри такого клапана.
Добавлено через 11мин.:
Вот клапан, похожий на твой
483,58 руб. 9%OFF | Бесплатная доставка, 1x2V025-08, 12 В постоянного тока, 2 порта, 2 контакта, 1/4 дюйма, нормально закрытый электромагнитный клапан BSP с проволочной свинцовой катушкой
https://a.aliexpress.com/_9hiXrr
В характеристиках указан материал NBR - это маслобензостойкий каучук. Как он ведёт себя в среде ЭАФ, ХЗ, гугли.
https://ru.m.wikipedia.org/wiki/Бутадиен-нитрильный_каучук
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1471 14 Янв. 21, 16:07, через 56 мин
При ЭМУ клапан на малом холодильнике внизу, ТСА на нем заглушена.абсолют, 14 Янв. 21, 14:01О как!
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1473 14 Янв. 21, 20:07

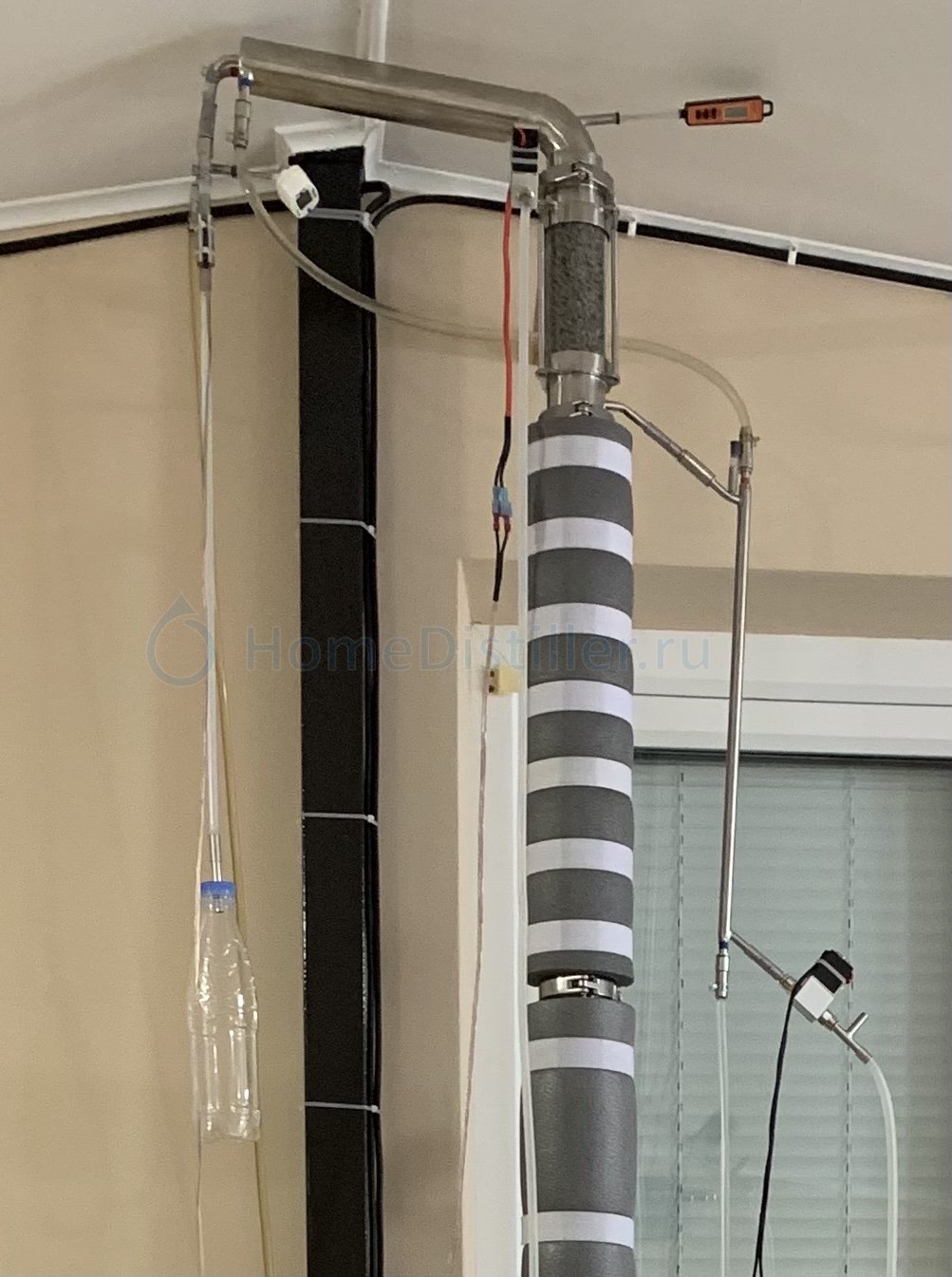

В этом моём видео посмотри где клапан установлен:Borisoff, 14 Янв. 21, 18:42Не разглядел ТСА на холодильнике, заглушен? И для чего клапан после холодоса? Какое объяснение?
Borisoff
Доктор наук
64RUS Вольск
820 320
Отв.1474 14 Янв. 21, 20:20, через 14 мин
Какое объяснение?Сомовец, 14 Янв. 21, 20:07Отбор стабильнее и клапан работает со спиртом комнатной температуры, а не с горячей флегмой.
Не разглядел ТСА на холодильнике, заглушен?Сомовец, 14 Янв. 21, 20:07Да, конечно... ТСА организована после клапана, с помощью тройника.
Добавлено через 4мин.:

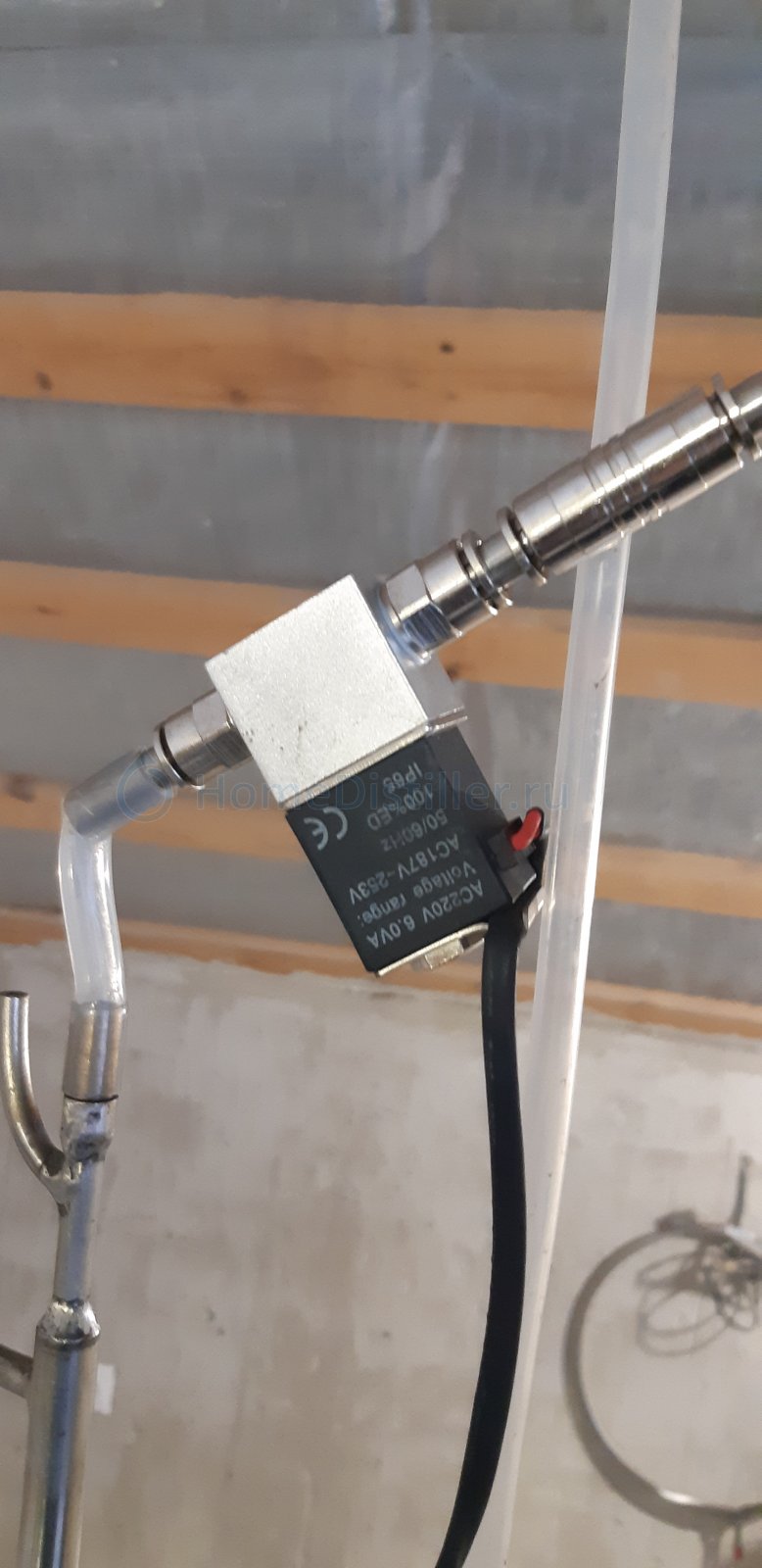

Вот ближе фото:
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1475 14 Янв. 21, 22:10
Borisoff, Спасибо за разьяснение! Придется немного доработать малый холодильник, он у меня не ХДэшный... Вопрос такой, у меня холодильник так устроен, что у него выход вертикально снизу. Для клапана это имеет какое ни будь значение? Выход под углом или строго вниз?
Borisoff
Доктор наук
64RUS Вольск
820 320
Отв.1476 14 Янв. 21, 23:04, через 55 мин
Для клапана это имеет какое ни будь значение?Сомовец, 14 Янв. 21, 22:10Думаю, что пофиг как он (клапан) будет висеть на холодильнике. Как ты при вертикальном расположении клапана сделаешь ТСА?
Сомовец
Доцент
Воронеж
2K 666 5
Отв.1477 15 Янв. 21, 08:18
Как ты при вертикальном расположении клапана сделаешь ТСА?Borisoff, 14 Янв. 21, 23:04Хороший вопрос! Пока постараюсь , что бы шланг был выше уровня жидкости в приемной емкости.
Borisoff
Доктор наук
64RUS Вольск
820 320
Отв.1478 15 Янв. 21, 08:32, через 15 мин
Пока постараюсь, что бы шланг был выше уровня жидкости в приемной емкости.Сомовец, 15 Янв. 21, 08:18Альтернатива: кусок трубки силиконовой на ТСА и подвяжи ее к холодильнику...
TanaiL
Доктор наук
Нижневартовск
559 164
Отв.1479 15 Янв. 21, 08:51, через 19 мин
Альтернатива, после клапана воткнуть иглу медицинскую. Связь создать с атмосферой.
