Как собрать систему старт-стопа для чайников

Как версия. Когда то гнал через капельницу. В начале колбочка пустая и скорость отбора одна. Со временем воздух из нее рассасывался и скорость отбора увеличивалась. А надо бы наоборот.
То есть намекаю, что где то при помощи закрытого клапана собирается воздушная пробка. При включении рассасывается и увеличивается столб жидкости. И как следствие скорость отбора.

Может ли нормально открытый клапан не включенный в электросеть влиять на скорость отбора?Кепкин, 19 Дек. 24, 11:39

Нет. Если только не разбухают прокладки как сказал neva2012,

А от того, что клапан стоит после доохладителя колебаний в отборе не может быть?Кепкин, 19 Дек. 24, 12:12

тем более. Спирт не горячий,значит и клапану не заплохеет.
Проблема в кране.
Все эти игольчатые так себе точность имеют,тем более при разной температуре спирта и высоте столба спиртового над краном.
ПС. Кстати и если в тонком шланге после крана-клапана скапливается жидкость то она работает как насос и увеличивает отбор.
Выход-развоздушить нисходящий тракт.

Хм... Не знаю, где лучше спросить, давайте здесь попробую: задолбали клапаны на системе старт-стоп, четыре штуки уже полетело на аппарате. https://samogon-i-vodka.ru/...mk7cpt896946869 вот такие у меня. Два были первой версии, два - второй. Есть советы, какой клапан лучше всего? Можно с автоматикой вместе. ХД-АКР же работает только вместе с хитрым термометром...

ХД-АКР же работает только вместе с хитрым термометром...EugeneD, 13 Нояб. 25, 17:22

берём подходящий терморегуль, запитвываем через его

ХД-АКРEugeneD, 13 Нояб. 25, 17:22

и нужда в хитром термометре пропадает. (ИМХО)

Дабы не плодить тем спрошу тут. Сделал свою автоматику и столкнулся с тем, что Ардуино примерно в 30% зависает при открытии (а может закрытии клапанов отбора). Всё полностью развязано. Клапана на 220 В. Запитаны через реле с гальванической развязкой. Реле запитаны от своего блока питания, Ардуино и его модули от своего. Реле можно исключить. Ибо при замкнутом реле получил такие же зависания вставляя и вытаскивая вилку клапана. Они у меня подключены после реле к обычным розеткам с обычными вилками. Когда кинул удлинитель от отдельной розетки и много раз щёлкал клапанами, то зависаний не было, т.е. электромагнитный импульс частично можно исключить. Хотя можно предположить, что эм импульс может быть только от проводов идущих на реле и от них к розетке. Склоняюсь к помехе по питанию, что конечно тоже немного странно. Ибо, как писал Ардуино запитан от своего бп, реле от своего, а клапана вообще на 220 без бп. Блоки питания недорогие телефонные зарядки. Неужели клапана при включении могут столько жрать, что просаживают телефонный блок питания? Причём в этой же сети стоит РМ, который на Ардуинку никак не влияет, хотя ТЭНом на 3 кВта управляет. Ардуино, запитан напрямую в 5 вольтовый вход. Фильтров не ставил, понадеялся на фильтр телефонной зарядки. Думал воткнуть электролит, но даже на 2200 мкФ он даст только 0.006с работы при потреблении системой 500 мА. Заказал небольшой ИБП. Может поможет. Кто-то сталкивался с подобным?

Ибо, как писал Ардуино запитан от своего бп, реле от своего, а клапана вообще на 220 без бп.gvsp, 17 Мая 26, 17:42

Склоняюсь к помехе по питанию, что конечно тоже немного странно.

Электромагнитная помеха - штука хитрая...
Кто жил в советские времена - тот видел как проезжающий в 20 метрах от дома мотоцикл - забивал помехами экран телевизора..
Или как в пятиэтажке - весь подъезд сидел без звука, заглушенного визгом - одной единственной коллекторной электробритвы включенной в розетку..

Фильтров не ставил, понадеялся на фильтр телефонной зарядки.

Да это просто гениально - слов нет..

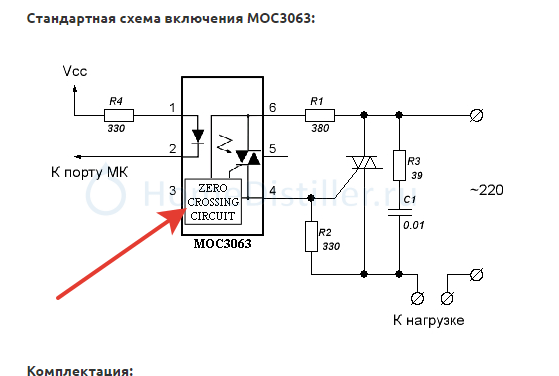

gvsp, возьми твердотельное реле с переключением в ноле напряжения или сам сделай из моськи и симистора, zvs называется

Добавлено через 2мин.:

Думал воткнуть электролит, но даже на 2200 мкФ он даст только 0.006с работы при потреблении системой 500 мАgvsp, 17 Мая 26, 17:42

помеха гораздо короче а питать можно от 12в через стабилизатор ардуино

Если делать самому, то лучше покупать семистр bt134w600e
Там встроена снаберная цепочка, стоят совсем недорого, не крупные, но размера хватает для клапана без использования радиатора

помеха гораздо короче а питать можно от 12в через стабилизатор ардуиноdee, 18 Мая 26, 07:21

Не хотел лишних блоков питания ставить. 5 вольт нужно для пищалки, дисплея, Wi-Fi, датчика давления, датчиков температуры. А питать это всё через Ардуино тоже не хочется, слишком большая нагрузка.

Добавлено через 4мин.:

возьми твердотельное реле с переключением в ноле напряженияdee, 18 Мая 26, 07:21

Заказал уже и твердотельное реле и блок питания с аккумулятором (микро ups) и поставлю электролит и керамику на входе Ардуино. Что-то из этого надеюсь поможет. Если нет, придётся всё экранировать.

gvsp,а на клапанах защитный диод стоит?

Если делать самому, то лучше покупать семистр bt134w600esvarnoy, 18 Мая 26, 08:28

твердотел в принципе не дает искры при замыкании контакта но тут речь немного в другом, при подключении мощной (не клапан, конечно) нагрузки в сеть даже через твердотел создается резкая просадка напряжение и ВЧ импульс, что бы этого избежать используют МОСьки с переключением в ноле напряжение (тока )

это МОСька не подходит для фазового регулирования но позволяет максимально бережно подключить нагрузку к сети. Для управления через пропуск полупериодов сетевого напряжения идеально. Ну а отключаются от нагрузки все твердотелы одинаково, после спада сетевого напряжения.

у меня, такой на клапан, стоит ещё в закромах такие и такие но их не применял. х.з гожи или нет.

Добавлено через 1мин.:

пы. сы. клапан на 12в

Заказал уже и твердотельное реле и блок питания с аккумулятором (микро ups)gvsp, 18 Мая 26, 11:00

я не проверял но вроде бы управлять маломощной нагрузкой вроде клапана может и сама МОСька, токи там мизерные

dee, моськи разные бывают, бывают с контролем нуля, и для фазового регулирования не подходит, а бывают и без нуля, регулируй как хочешь.
Пользуюсь и теми и теми, на клапан 220 с контролем нуля

а на клапанах защитный диод стоит?gxtkjdjl, 18 Мая 26, 11:31

Клапана на 220. Там если ставить, то не диод, а RC. Но 220 для клапана токи должны быть совсем смешные. Но вчера заказал твердотельное реле. С ним не надо ничего, включает и отключает при переходе через 0.

первый тоже на 220 был. (катуха, где то лежит) грелся как утюг, рукой не задеть, сейчас на 12-норм и безопасно и тёплый в меру, даже без кондёра и резистора (схема от перегрева)

Добавлено через 1мин.:

и на 220 и на 12 известные "синие" и на подпитке нпг тоже такой.

при подключении мощной (не клапан, конечно) нагрузки в сеть даже через твердотел создается резкая просадка напряжение и ВЧ импульсdee, 18 Мая 26, 11:42

Вроде заявлено включение при переходе через 0, так что ВЧ помехи наверное не будет. А вот насчёт просадки 220 фиг знает. Для борьбы с ней подключу ардуинку через мини UPS. Заодно и подстрахуюсь от возможных кратковременных отключений электричества. Ведь боялся РМ, а РМ молодец - ардуине не мешает. А вот от клапанов подлянки не ждал. Всё же на 220 вольт, там токи смешные должны быть.

А вот от клапанов подлянки не ждал. Всё же на 220 вольт, там токи смешные должны быть.gvsp, 18 Мая 26, 12:29

не клапанов а реле, там контакты искрят, импульс добирается или через лапшу проводов вогруг ардуино или блок питания, который в общем то 5В стабильные выдавать не должен, аккумулятор в телефоне заряжается через специальный модуль

Добавлено через 2мин.:

Пользуюсь и теми и теми, на клапан 220 с контролем нуляsvarnoy, 18 Мая 26, 12:17

я знаю, серия 306х с ZVS а 308х - без

не клапанов а реле, там контакты искрятdee, 18 Мая 26, 13:11

Скорее сбой всё же по питанию. Я при замкнутом реле вставлял и вытаскивал штеккер клапана и тоже получил зависание. А когда кинул удлинитель от другой розетки и много раз щёлкам клапаном на таком же расстоянии, то зависаний получить не смог. Так что или прям по питанию или действительно наводки через рядом идущие провода. Хотя опять же я боялся наводок нот РМ, но их на удивление нет. Вернее есть иногда наводки (возможно от РМ) на датчики температуры (пришлось помехозащищённую программу делать, а на Ардуино заметных помех нет. Я потом всё что мог от РМ до ТЭНа замотал в алюминиевый скотч, но и без него ардуинке это не мешало.

Добавлено через 2мин.:

блок питания, который в общем то 5В стабильные выдавать не долженdee, 18 Мая 26, 13:11

Ну даже в самом дешёвом блоке и электролиты и керамика на выходе стоят. Другое дело, что может электролиты совсем маленькие.

Ну даже в самом дешёвом блоке и электролиты и керамика на выходе стоят. Другое дело, что может электролиты совсем маленькие.gvsp, 18 Мая 26, 14:15

Бгг.. Дистанция длинная...
Кстати, если кто не в курсе - на частоте 30 или более килогерц - на рядом расположенной дорожке в 0,5 мм - при длине 10 см, и токах 0,5 А и более - может наводится наведенка в десятки вольт... которая легко - прошивает затворы полевиков и процессоров... )))

Кто работал на К155 - на делителях- тот помнит на каждой пятой микрухе - кондер керамический, 0,1 мкФ- 50 вольт.. неполярный...по питанию - стоявший...

А вообще - почему бы не набрать в поиске по Инету - фразу... Защита микроконтроллеров от помех..
Тысячи схем, сотни страниц.... готовых описаний и решений проблем... ну не тянуть же все - на форум...
