Для этого сначала проектирует а потом делаешь, на форуме инфы валом, хотя сейчас всё готовое в инете и на клампах, ещё куча инфоцыган на Ютубе детский сад какой-то. Может это и расслабляет, вот когда пилишь термос на деф а потом его паяешь к трубе вот тогда есть время на подумать

Для этого сначала проектирует а потом делаешьdee, 26 Нояб. 24, 13:59

Я примерно с этого и начал, если ты не заметил вдруг))

вот когда пилишь термос на деф а потом его паяешь к трубе вот тогда есть время на подуматьdee, 26 Нояб. 24, 13:59

Такой?)

Такой?)Dry Gin, 26 Нояб. 24, 14:27

Поменьше но паять, на кухне и без всяких клампов, с таким размахом не вижу проблем найти денег на тэн и переходник с резьбы на кламп

не вижу проблем найти денегdee, 26 Нояб. 24, 15:10

Завидую)

на тэн и переходник с резьбы на клампdee, 26 Нояб. 24, 15:10

А к ТЭНу - РМ, АВДТ, розетку с киловаттами да? Насадки несколько кило, концентраторы, колонну? Рассыпухи всякой тонну? И ради чего? Не, давай сам. Делай свою бру, открывай тему и показывай. А здесь обсуждаем мои схемы))

к известной предзахлёбнойDry Gin, 26 Нояб. 24, 11:02

так не доводи, какие проблемы..

Добавлено через 15мин.:

то же самое без ЦП:Dry Gin, 26 Нояб. 24, 12:34

откуда дровишки? Кто, добавили?

Добавлено через 4мин.:

нежели предыдущая, которая простоDry Gin, 26 Нояб. 24, 12:34

Да все там нормально.. Чем тебе этот огород, сконденсировать часть, потом подкипячивать, лучше то сделает?

Добавлено через 1мин.:

сделать эпюрацию по ходу перегона на НБК без затратDry Gin, 26 Нояб. 24, 12:34

правильная цель!!!

Добавлено через 11мин.:

ЦП добавили как на рисунке нарисовано.Dry Gin, 26 Нояб. 24, 12:51

где, там цп? Красная кривая? Отбор по пару?
Нарисуй попроще, ниче не вижу...

так не доводи, какие проблемы..Maik2407, 26 Нояб. 24, 15:47

Так это не я довожу, а НБК доводит. Я не могу её уменьшить, в НБК будет пролив.

откуда дровишки?Maik2407, 26 Нояб. 24, 15:47

Секрет)

где, там цп? Красная кривая?Maik2407, 26 Нояб. 24, 15:47

Ну да. Из основной колонны отбирается пар и летит в ЦП, из под неё отбирается сырец. Как в моей предыдущей схеме, только пар не сверху НБК, а снизу эпюрационной части БРУ.

Ну да. Из основной колонны отбирается пар и летит в ЦП, из под неё отбирается сырец.Dry Gin, 26 Нояб. 24, 16:51

Так еще один дефлегматор имеется?

Так еще один дефлегматор имеется?santax1, 26 Нояб. 24, 17:51

Да.

, в НБК будет проливDry Gin, 26 Нояб. 24, 16:51

так лей туда меньше..

Добавлено через 3мин.:

Секрет)Dry Gin, 26 Нояб. 24, 16:51

лда опять)

так лей туда меньше..Maik2407, 27 Нояб. 24, 00:18

Так а зачем? Ты не понимаешь инженерный замысел, который вложен именно в такой конструктив?
Плюсы:
1. Я догреваю брагу на 10-12 градусов.
2. Я не убавляю мощность и подачу.
3. Я не ставлю 2" верхушку ЭК вместо 1.5".
А минусы есть?

Я не ставлю 2"Dry Gin, 27 Нояб. 24, 13:41

вононо че..

И второй вопрос - закипит или не закипит от барды флегма крепостью 64%обDry Gin, 26 Нояб. 24, 10:03

Какое решение то в итоге? Закипит, не закипит?

И еще вопрос: а не хотел ты сделать сразу с перегоном на НБК не эпюрацию, а что-то типа первой ректификации?

Какое решение то в итоге? Закипит, не закипит?Vittomin, 29 Нояб. 24, 08:25

Закипит на нормальном теплообменнике. Вопрос только - хватит ли интенсивности парообразования для эпюрационного процесса. Этого пока никто не знает наверняка.

Добавлено через 1мин.:

не хотел ты сделать сразу с перегоном на НБК не эпюрацию, а что-то типа первой ректификации?Vittomin, 29 Нояб. 24, 08:25

Из схемы непонятен смысл - что и для чего мы делаем. Поясни.

Вопрос только - хватит ли интенсивности парообразования для эпюрационного процесса. Этого пока никто не знает наверняка.Dry Gin, 29 Нояб. 24, 09:59

Не хватит, нужно в два-три раза больше мощности чем в принципе может дать барда

Из схемы непонятен смысл - что и для чего мы делаемDry Gin, 29 Нояб. 24, 09:59

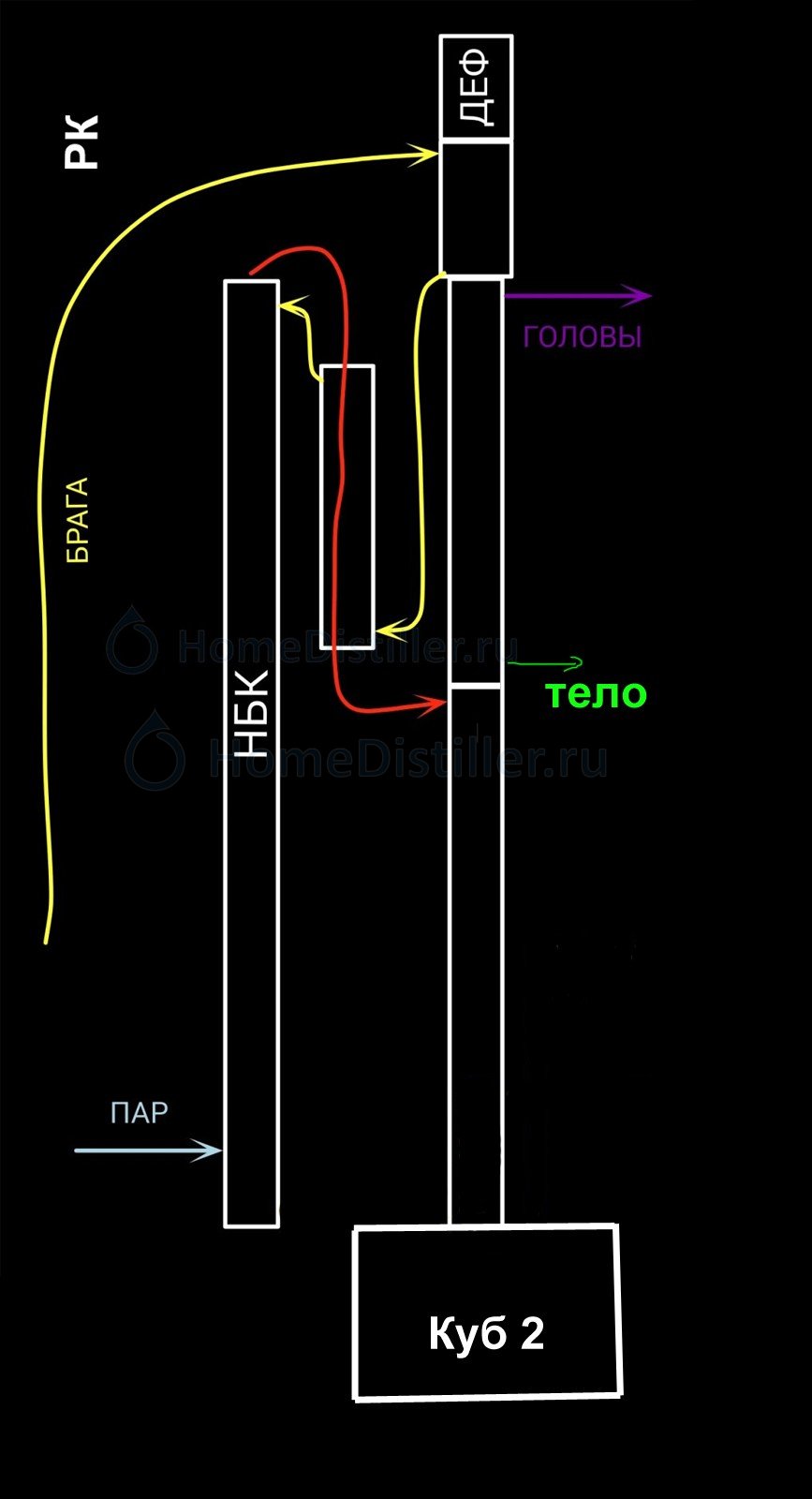

Слева НБК. Справа обычная (или необычная) рекколонна, но с узлом ввода как у НБК.
Из НБК подаем СС в рект колонну - под эпюрационной колонкой.
Под узлом ввода получится типа второй НБК, где снизу я нарисовал куб, куда будут падать лютерные воды (так проще поначалу). Куб должен греться, коннечно.
Сразу над узлом ввода эпюрационная колонка с которой можно отбирать продукт, близкий к спирту.
Из под дефа отбираем головы.

В принципе - справа обычная рект колонна, но чтобы подать в нее СС нужен либо насос, либо сократить нижнюю часть до 70-90 см., чтобы СС отдавать самотеком из НБК.

Не хватитdee, 29 Нояб. 24, 10:07

Ну это надо проверить. ЦП снизила в 4-5 раз. Посмотрим, во сколько снизит такая схема.

Добавлено через 1мин.:

Справа обычная (или необычная) рекколонна, но с узлом ввода как у НБК.Vittomin, 29 Нояб. 24, 10:20

Не будет работать.

Не хватит, нужно в два-три раза больше мощности чем в принципе может дать бардаdee, 29 Нояб. 24, 10:07

Согласен:
Пусть 20 л/ч подача браги 10%. Итого 2л спирта и 18 л воды в час.
68% сс из браги это 2л спирта и 1л воды в час. Ткип 81*С.
Барда идет 18л/ч, пусть 99*С.
Если теплообменник внизу ЭК у нас имеет 100% КПД, то 18 л/ч барды после охлаждения с 99*С до 81*С даст 18*4200*(99-81)/3600=380Вт.
У меня по нижней кромке мощности для эпюрации было 1800Вт на 9л/ч сырца 50%. Значит на 3л/ч будет около 600Вт. Ну, пусть за счет большей спиртуозности сырца будет 400Вт. но это минимум мощности для эпюрации ипри КПД теплообменника 100% (чего не бывает).

Не будет работатьDry Gin, 29 Нояб. 24, 10:48

Прошу подробней пояснить - почему не будет работать?

Vittomin, В тело попадут и головы, и сивуха.

И это не эпюрация а ректификация
