А почему на малой мощности температура в кубе падает?(До15% мощности)

А почему на малой мощности температура в кубе падает?(До15% мощности)bardo, 18 Февр. 26, 11:06

Да, я тоже удивлён. Поразмыслив, пришёл к выводу, что возможно слабая конвекция тому виной. Датчик у дна, у стенки. Либо предложи свой вариант))

Да, я тоже удивлён. Поразмыслив, пришёл к выводу, что возможно слабая конвекция тому виной. Датчик у дна, у стенки. Либо предложи свой вариант))Dry Gin, 18 Февр. 26, 11:21

если в кубе до 15% мощности есть избыточное давление то значит там есть пар который идет в трубу а значит там есть кипение, которое перемешивает навалку. Возожно это плохо утепленный снаружи датчик, по проводам уходит часть тепла. По мере опыта установка, провода и помещение прогрелись и показания выровнялись.

Возожно это плохо утепленный снаружи датчик, по проводам уходит часть тепла.dee, 18 Февр. 26, 11:49

Нет, это не тот случай. Датчик через крышку опущен до 3 см от дна.

Предварительно было измерено давление в точках Т10 - 90% от КД и Т30 - 85% от КД.Dry Gin, 13 Дек. 25, 17:41

FYI.
Если принять падение давления равномерно по высоте колонны то для Т30 F2*(1-0,3/1,4) температура приведённая к н.у. ±0.05C°.
Для Т10 не ясно.
Попробуй просмотреть данные не в графиках, а в точечной диаграмме.

Если принять падение давления равномерно по высоте колонныTVM73, 18 Февр. 26, 12:00

Не факт, что оно равномерно. Плюс паропровод. По хорошему надо конечно датчики давления в каждой точке замера, но у меня ни датчиков, ни портов столько нет. Поэтому как есть, с коэффициентами. Лишний повод оспорить мою лабу))

Лишний повод оспорить мою лабу))Dry Gin, 18 Февр. 26, 12:23

оспаривать тут особо нечего, получил и получил, поразвлекался. По большому счету ты получил часть широко известного среди любителей эмульгации кафаровского графика

по идее, при бОльших кубовых давлениях ВЭТТ должна была бы начать расти а температуры Т10 и Т30 - падать

Ну так то да. Только конкретно на своём железе. К примеру я этот график получаю на сегодняшний день нажав кнопку на автоматике. И всём желаю. Только кому это интересно. +/- трамвайная остановка тоже работает.

По большому счету ты получил часть широко известного среди любителей эмульгации кафаровского графикаdee, 18 Февр. 26, 12:28

В какой его части?

по идее, при бОльших кубовых давлениях ВЭТТ должна была бы начать расти а температуры Т10 и Т30 - падатьdee, 18 Февр. 26, 12:28

При каких бОльших? 1500 ватт, 100%, 30 мм ртути - это захлёб. При бесконечном ФЧ бОльших давлений в плёнке не получить.

Добавлено через 1мин.:

К примеру я этот график получаю на сегодняшний день нажав кнопку на автоматике.Виктрыч, 18 Февр. 26, 12:34

Я в общем-то тоже. Только мощность приходится вручную прибавлять с телефона. И коэффициенты потом вручную вводить в экселе.

В какой его части?Dry Gin, 18 Февр. 26, 12:59

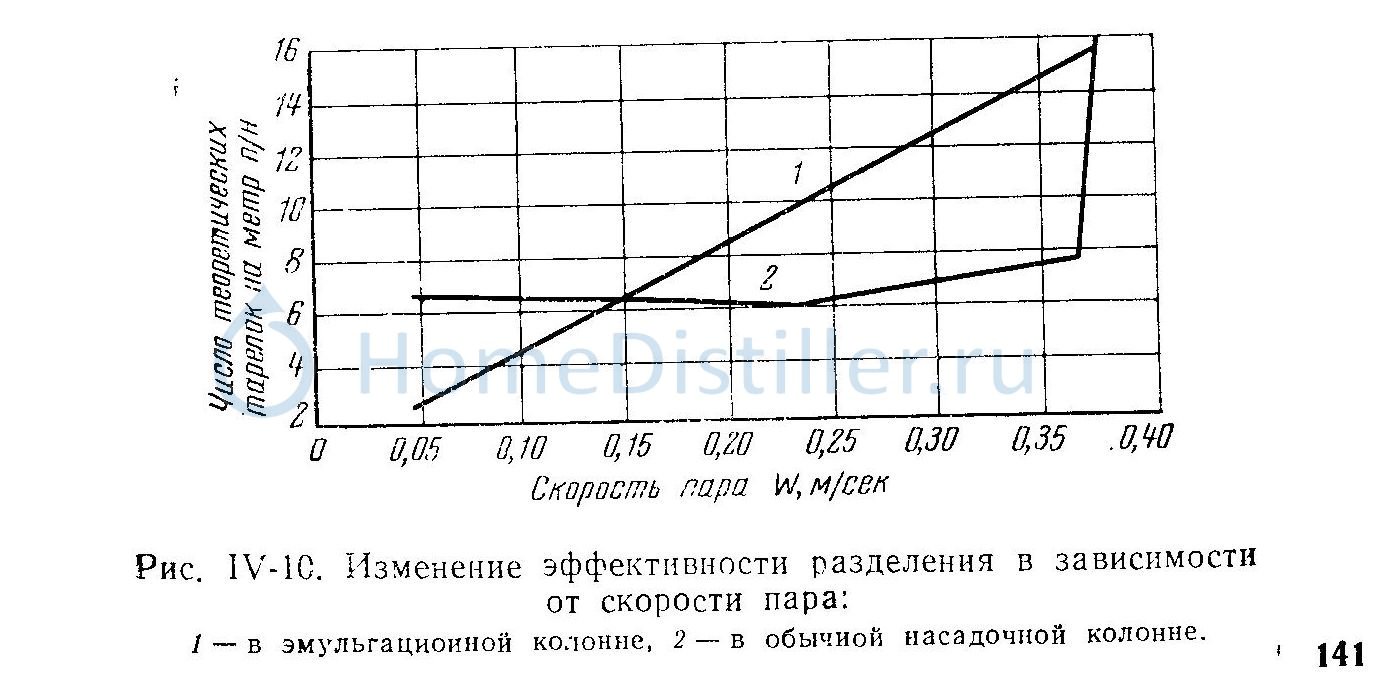

В части линии 2 до 0,2м/с. Есть графики и получше, там покучнее данные в районе труЪ эмульгации, лень искать

Джин.
Вот. Попробуй и обратно прогнать. Разница будет приличная в правой части этого балета. Взлёт и посадка имеют разные режимы и показания приборов. А нам лететь. Может и сутками.

Добавлено через 8мин.:

Ещё момент. После 50% мощи кубовая подрастает. Почему? Она же скорректирована по давлению! Может коррекция кривая, а может спиртуозность падает. Почему? Уходит в колонну давлением. Сколько? В объёме удерживающей. И так далее.
Инфу можно крутить, уточнять, анализировать и снова крутить. Любую инфу. Пока крыша не съедет.
Всё ответы рядом. Только мы их пока не видим в силу каких то причин.

В части линии 2 до 0,2м/с. Есть графики и получше, там покучнее данные в районе труЪ эмульгации, лень искатьdee, 18 Февр. 26, 13:06

При чём тут эмульгация?

Попробуй и обратно прогнать. Разница будет приличная в правой части этого балета.Виктрыч, 18 Февр. 26, 13:08

Инициатива наказуема. Тебе и флаг в руки. Покажи, насколько приличная будет разница))

Не факт, что оно равномерно. Плюс паропровод. По хорошему надо конечно датчики давления в каждой точке замера, но у меня ни датчиков, ни портов столько нет. Поэтому как есть, с коэффициентами. Лишний повод оспорить мою лабу))Dry Gin, 18 Февр. 26, 12:23

Не спорю.

При чём тут эмульгация?Dry Gin, 18 Февр. 26, 13:18

не эмульгация, которая с говнопереливом, а труЪ эмульгация, когда эффективность насадки повышается из-за скорости пара а давление в кубе может доходить до 500-700мм ртути, вот тогда ВЭТТ падает а разделение растет. У тебя же с ростом мощности ВЭТТ только растет т.е что ты хотел показать этим экспериментом не очень понятно. В принципе из твоих данных можно выдернуть ВЭТТ только для непонятной смеси непонятно какой СПН практического смысла нет. Можно было бы довести до труЪ эму но ты остановился, так что как то так себе получилось, хотя подход в целом уже солидный, впечатляет.

Дык я уже показывал лет надцать назад когда с Сержем бодались. Тоже сидел вручную РМ тыкал и карандашиком записывал. Тоже 3е суток.
Но внимания тогда не обратили. Приведут козла, приведут и бьют. По рогам ему. И промеж ему(с).
По случаю сделаю лог.
Хотя этот момент у Кафарова тоже описан. Мы только подтверждаем домашними заданиями абзацы букварей. Если получается.

И "Инициатива имеет инициаторов."TVM73, 18 Февр. 26, 13:23

Вот именно. Нах куда то теперь плыть на соседний остров, когда этих бап и отсюда хорошо видно.
Дее. Дык 97,3 это как на спидометре. Тапку в пол и стрелка ложится. А по GPS
ещё четверть шкалы в запасе. Только это не всех интересуют детали этого феномена. .

Либо предложи свой вариант))Dry Gin, 18 Февр. 26, 11:21

Моя версия...при отключении на 15 минут насадка остается в колонне смоченной спиртом....при повторном включении этот спирт смывается в куб менее спиртуозной флегмой

не эмульгация, которая с говнопереливом, а труЪ эмульгацияdee, 18 Февр. 26, 13:22

Можно было бы довести до труЪ эмуdee, 18 Февр. 26, 13:22

ТруЪ эму)) Никто не делал, никто не видел, но все знают, что она есть))

По случаю сделаю лог.Виктрыч, 18 Февр. 26, 13:25

Отлично, ждёмс.

Добавлено через 3мин.:

Моя версия...при отключении на 15 минут насадка остается в колонне смоченной спиртом....при повторном включении этот спирт смывается в куб менее спиртуозной флегмойbardo, 18 Февр. 26, 13:39

Ничего не понятно.

Кстати, с колонны слилось 0.5 л 90%об.

ТруЪ эму)) Никто не делал, никто не видел, но все знают, что она есть))Dry Gin, 18 Февр. 26, 13:43

делали, еще отцы-основатели, вроде Руди с Котищем, лет за 10 до того как ты пришел на форум со своим

Всем привет. Я новенький. Вчера впервые попробовал сделать укрепление на сборной кламповой колонне типа wnei3.Dry Gin, 10 Марта 18, 17:01

ТруЪ эму)) Никто не делал, никто не видел, но все знают, что она есть))Dry Gin, 18 Февр. 26, 13:43

Кафаров очевидно виддел и делал эму на бензол-ЧХУ.....но как заставить спирт и воду захлебываться в нижней части колонны...если захлебная мощность по спирту и по воде отличается почти в два раза...
