Фракционник с сервоприводом на 3D принтере для автоматики Hello Distiller

не вариантkulijkin, 12 Апр. 21, 21:58

напечатать полукрышку?оставить 5 воронок

Запустил дистиляцию с фракционником без крышки. В общем посторонних запахов не ощущается.

не находитTridus, 25 Мая 21, 07:07

то же 404

Ребят только у меня проблема с загружеными файлами не находит страницу для загрузки?Tridus, 25 Мая 21, 07:07

Видимо глюки форума.
Ссылку на скачивание модели фракционника 4 версии поместил под видео:[сообщение #13768752]
Файлы на предущие версии утеряны.
Позже добавлю ссылки на скачивание всех остальных файлов (кронштейн крепления, поплавки...)
На днях выложу модель фракционника 5 версии на пять фракций(с возможностью установки сервопривода MG995-MG995 а также маленького сервопривода sg90, с исправлениями "косяков" выявленных в ходе "обкатки" предыдущей модели.

Добавлено через 12дн. 21ч. 29мин.:

Фракционник на 5 фракций с изменениями.

Детали для печати:
osnovanie_5 с бампером.STL
коромысло обрубок 2.STL
коромысло с разрезом.STL
кронштейн 2.STL

Детали для сервопривода SG90:
коромысло обрубок.STL
коромысло с разрезом на маленькую серву.STL
проставка.STL

Добавлено через 110дн. 2ч. 8мин.:

Проходит испытания шестая версия фракционника. Измениний много. Главное, чего хотел давно сделать, - это конструкция закрытого корпуса. Ну остальное на видео.

Собрал разливатель используя файлы kulijkin.
Всё отлично получилось.
Был вопрос по подключению, на который kulijkin оперативно ответил. Огромное спасибо!
Для подключения датчиков распечатал коробку под "Штекерный разъем постоянного тока DC-015 "
( шарнир вот только у меня плохо пропечатался пришлось коробку склеивать дихлорэтаном)

Кто подскажет схему подключения сервопривода MG995 к автоматике на платах MIND 7.1?

Кто подскажет схему подключения сервопривода MG995 к автоматике на платах MIND 7.1?Moonshine_MAN, 22 Июня 23, 16:30

Подключение стандартно во всех вариантах плат, в том числе и на плате от коллеги MIND.
Управление сервоприводом от ноги ардуино меги D12. Плату от MIND в руках не держал, но думаю несложно вызвонить дорожку, а если её нет(в чем я совневаюсь) , то подпаяться непосредственно к выводу. Ну и не вижу проблем найти на плате землю(GND) и +5 вольт.

Управление сервоприводом от ноги ардуино меги D12. Плату от MIND в руках не держал, но думаю несложно вызвонить дорожку, а если её нет(в чем я совневаюсь) , то подпаяться непосредственно к выводу. Ну и не вижу проблем найти на плате землю(GND) и +5 вольт.kulijkin, 25 Июня 23, 16:52

У меня сейчас на D12 выходе подключен перистальтический насос от ув.Phisik по схеме

У меня сейчас на D12 выходе подключен перистальтический насосMoonshine_MAN, 26 Июня 23, 14:18

На этот же выход выход подключайте сепвопривод.
Автоматика универсальная. Выхода исполнительных устройств тоже универсальные. Предполагаю, что насос вы подключаете в режиме НБК, а сервопривод используется в режимах фракционной ректификации и дистиляцию. В логике работы автоматики не заложено одновременное использование насоса и сервопривода.

https://aliexpress.ru/item/1005008252012195.html

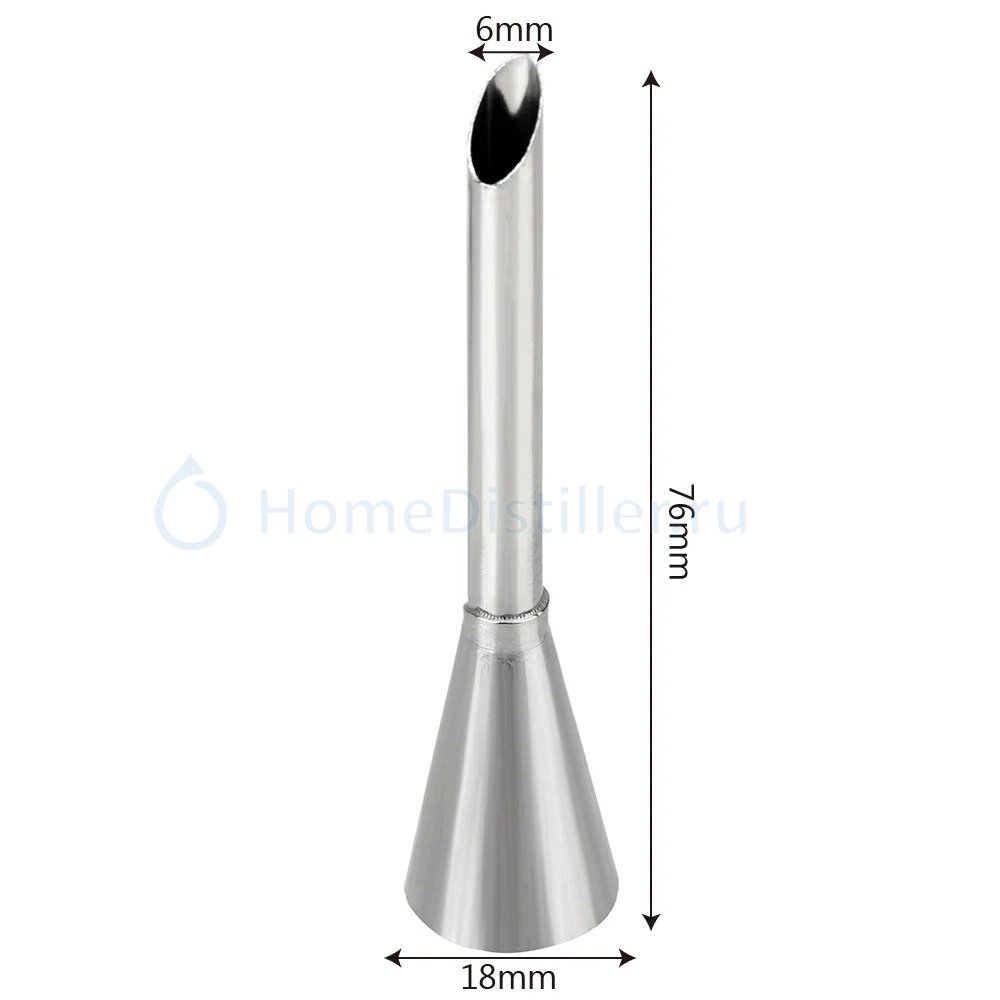

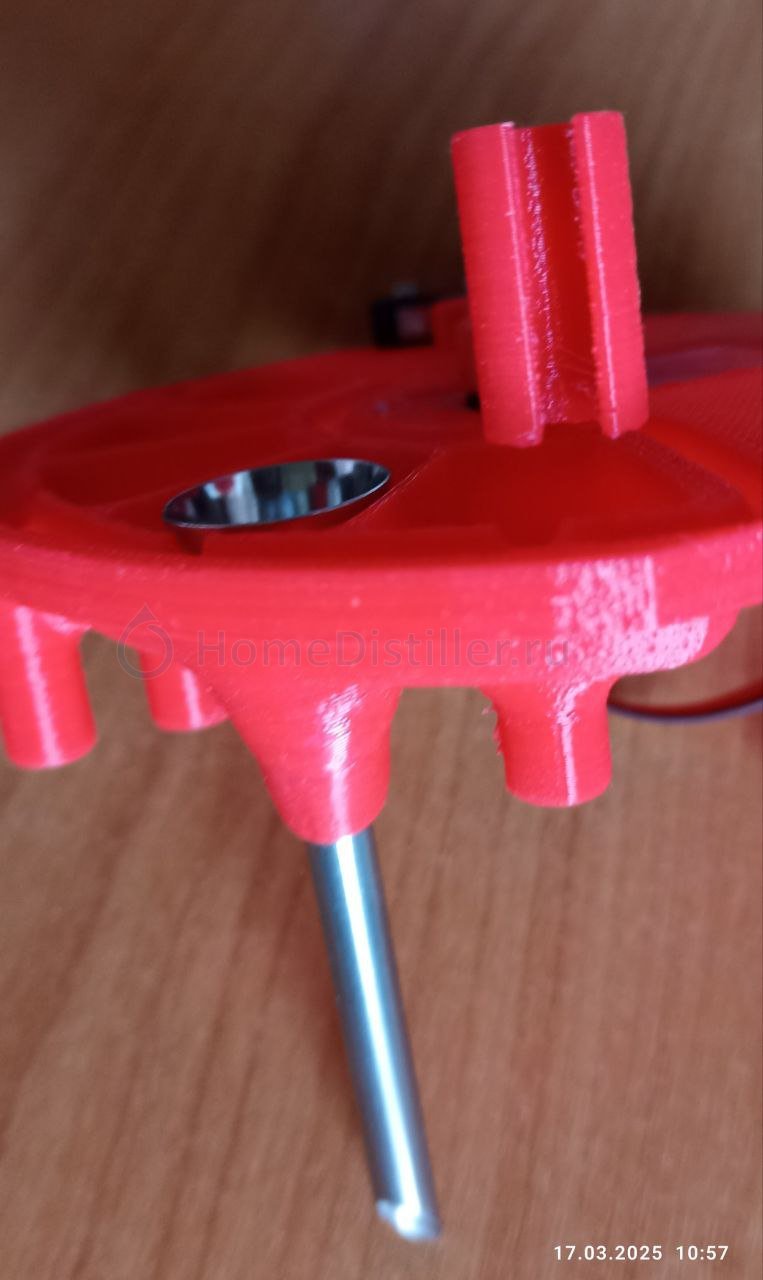

Прогревал паяльным феном с нижней стороны, помалу продавливая воронку. Встала нормально.

Воронки - как раз то, что надо для нашего дела.
Конечно не очень вписывается в первоначальную тему, может вырезать из нержавеющей жести пластину, подпоять к ней воронки. Будет полностью нержавеющий девайс.

Прогревал паяльным феном с нижней стороны, помалу продавливая воронку. Встала нормально.via, 17 Марта 25, 10:54

Вот этот вариант- самое правильное решение! Полилактид растворим в этиловом спирте, ну и сами понимаете что вы получите на выходе. Как мне сказал один уважаемый химик на нашем форуме, в нашем деле надо применять только нержу или стекло. Я в свой фракционник стеклянные воронки вставил, а все якобы силиконовые трубки на нержу заменил.
