Автоматика Самовар

какие еще нужны комплектующие к нему .muxtair, 21 Апр. 24, 14:43

Подшипники 625 вроде.
Винты 5мм
Гайки на 5мм
Шланг пищевой силиконовый
Шаговый двигатель nema 17
Принтер 3д

logvinov,
не пойму как соединяются между собой основание_под_625 и крышка_под_625 .
шланг какого диаметра ? подшипников 6 или 9 ?

lkosoj, На главной странице самовара нет информации о давлении в кубе? В Blynk добавил, показывает.Cmak39, 19 Апр. 24, 16:04

Пока нет. Не делал вывод, так как ни у кого не было примеров использования. Пока можно в статус Lua выводить.

не получается читать из LUA внутренние переменные PauseOn и program_Wait, пишет в COM порт, что не знает ихdranek, 21 Апр. 24, 05:07

Обновил версию до 6.18. Добавлены переменные для Lua, незначительная оптимизация кода.

как соединяются между собой основание_под_625 и крышка_под_625 .muxtair, 21 Апр. 24, 18:14

винтами М5х16, в отверстиях основания нарезать резьбу М5

шланг какого диаметра ?muxtair, 21 Апр. 24, 18:14

4x2.4

подшипников 6 или 9 ?muxtair, 21 Апр. 24, 18:14

6
---
Есть вариант с направляющими из гвоздей.
Ещё не публиковался.
:D

Поправил на схеме название понижающего модуля 12/5В и ещё пара мелочей, за бдительность спасибо muxtair.
Samovar.fzz
Samovar_bb.pdf

ни у кого платы лишней не завалялось на автоматику Самовар ?

muxtair, есть три платы, но доставка дороговато выйдет, наверное, от меня.

dranek,
А можно где-нибудь в углу на схеме писать номер версии или дату . Так будет легче определить последний релиз .
Cmak39,
Спасибо , договорился уже . сегодня обещали выслать . Если что напишу в личку .

muxtair, на дисплее пишу актуальную версию Самовара. Этого считаю достаточно.

Вчера пришла ESP32 , решил загрузить скетч в Самовар по инструкции
и на пункте (7) Устанавливаем в ESP32 web-интерфейс: в меню “Инструменты” выбираем ESP32 Sketch Data Upload ждала засада .

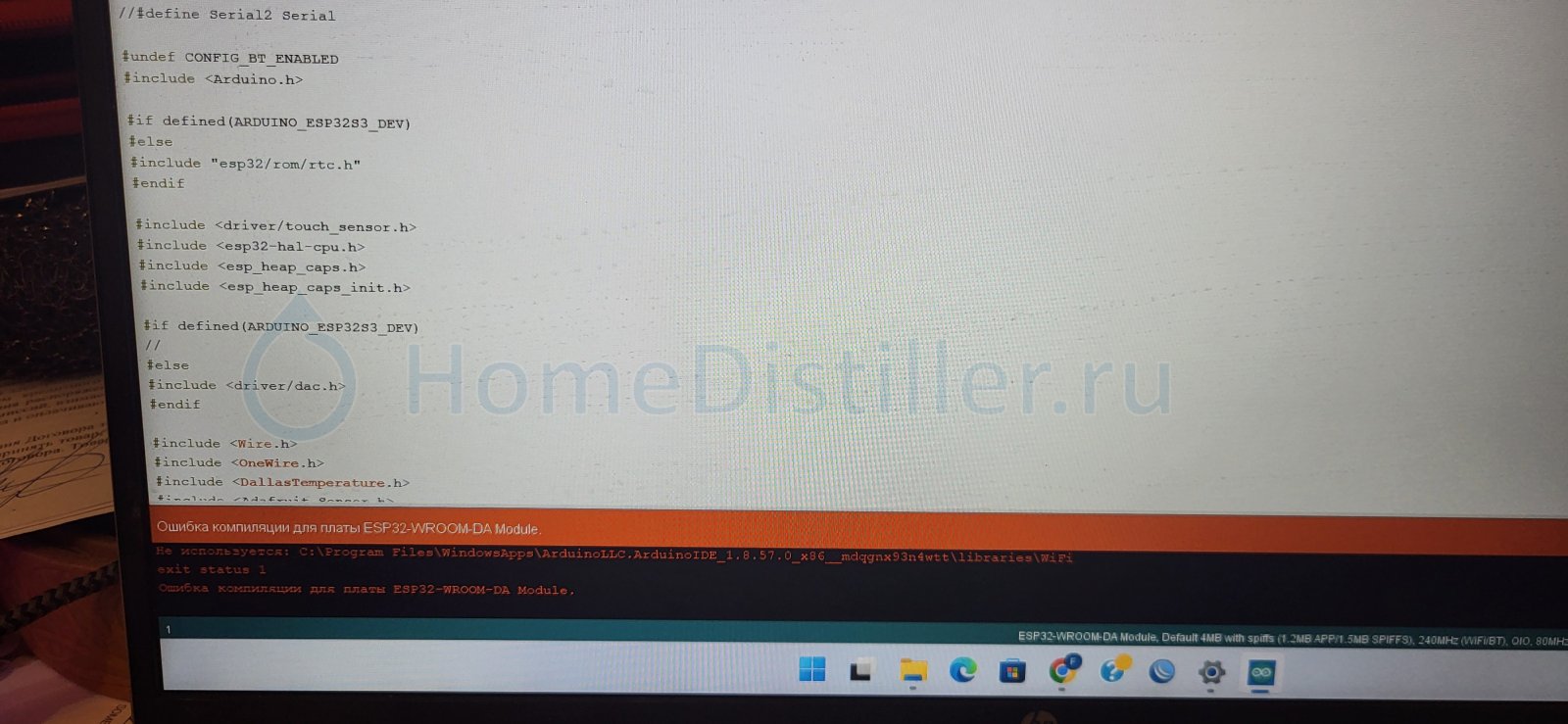

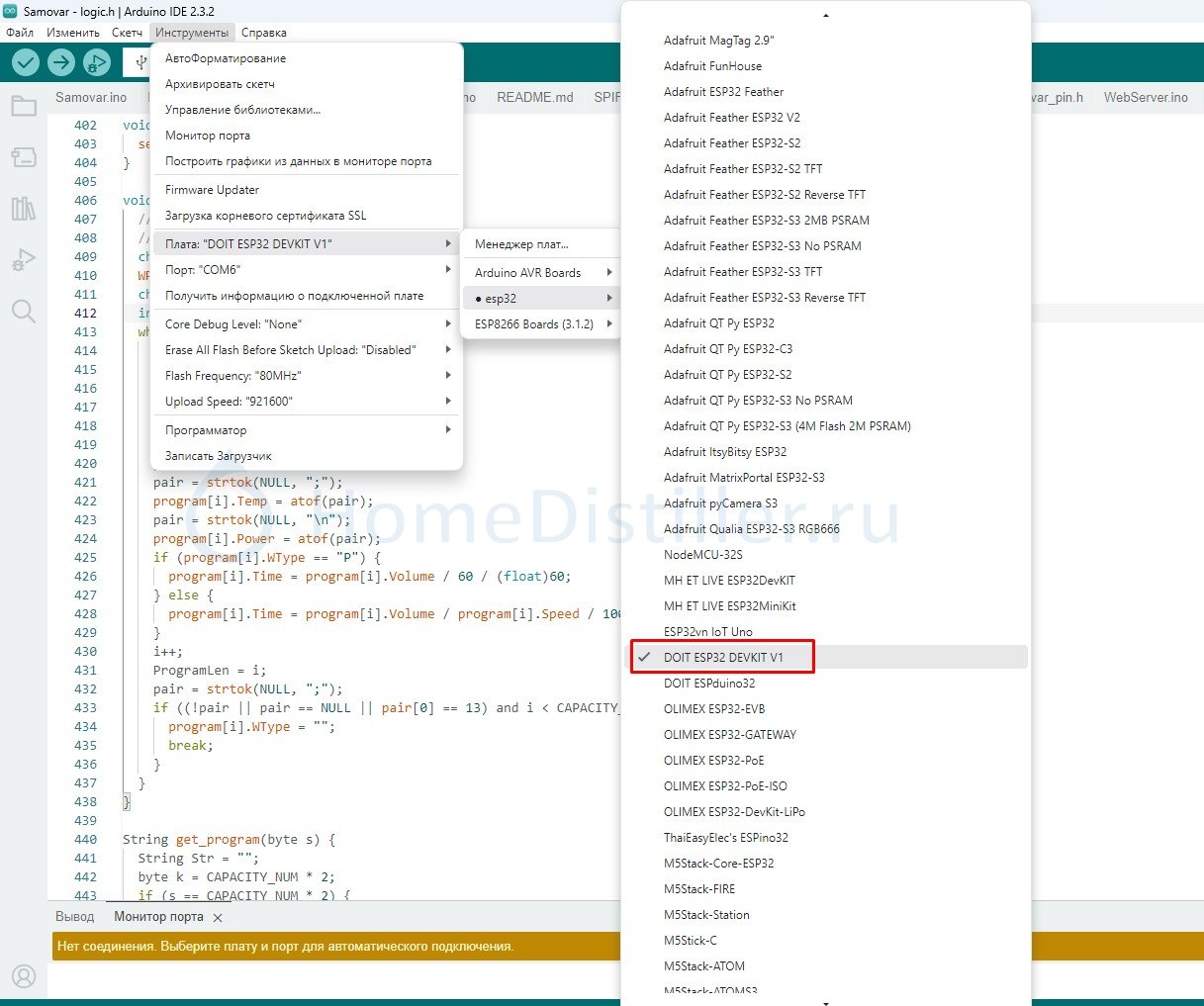

Для загрузки скетча использовал Arduino IDE 2.3.2 , там нет пункта "ESP32 Sketch Data Upload" в меню инструменты .

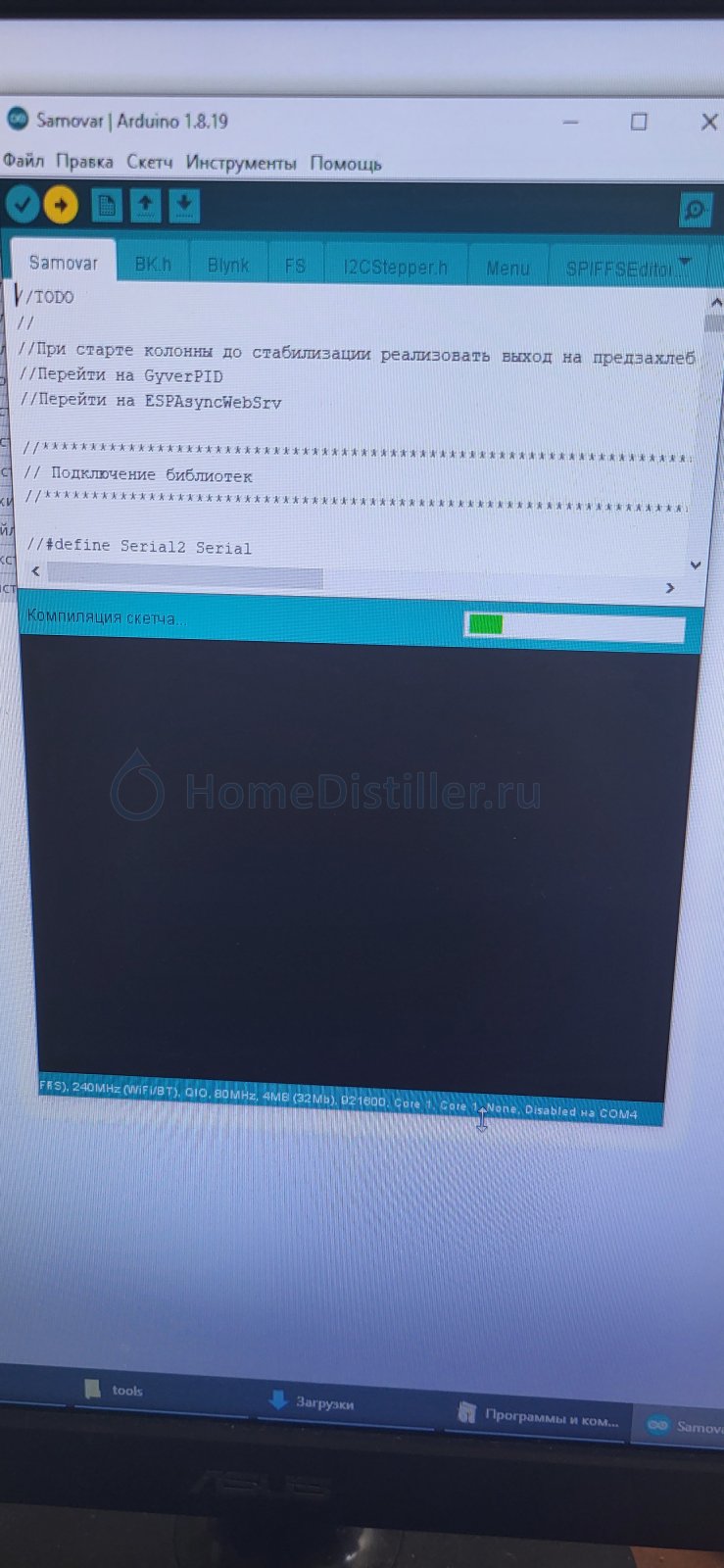

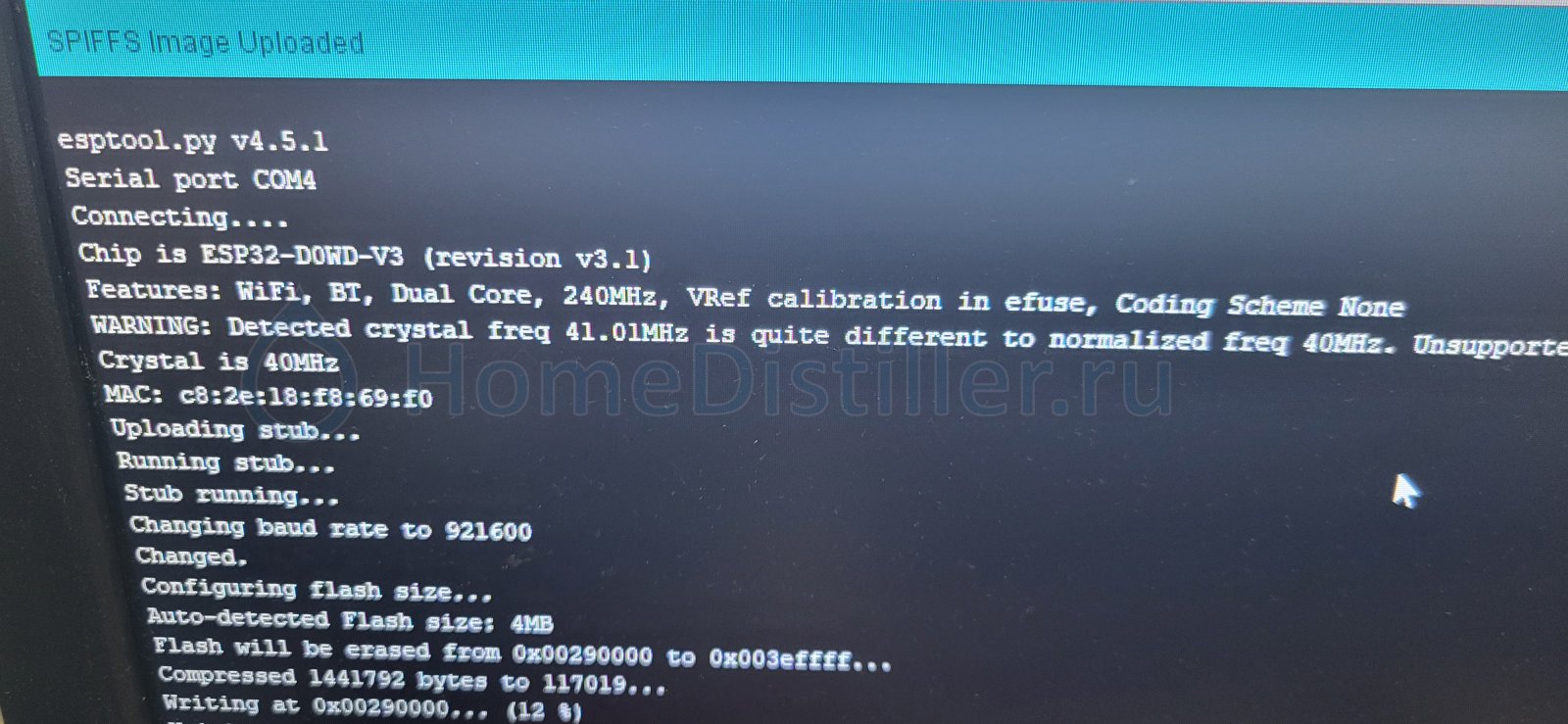

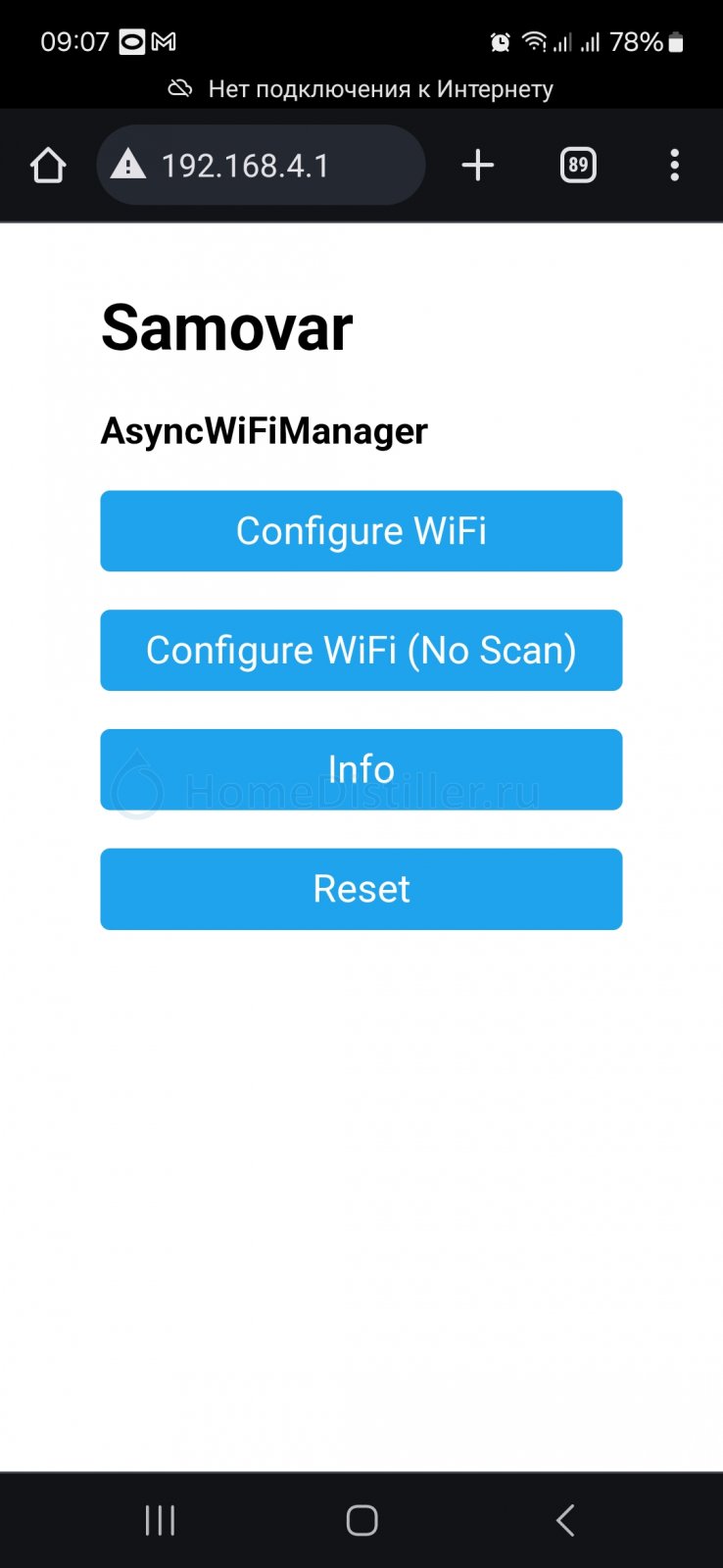

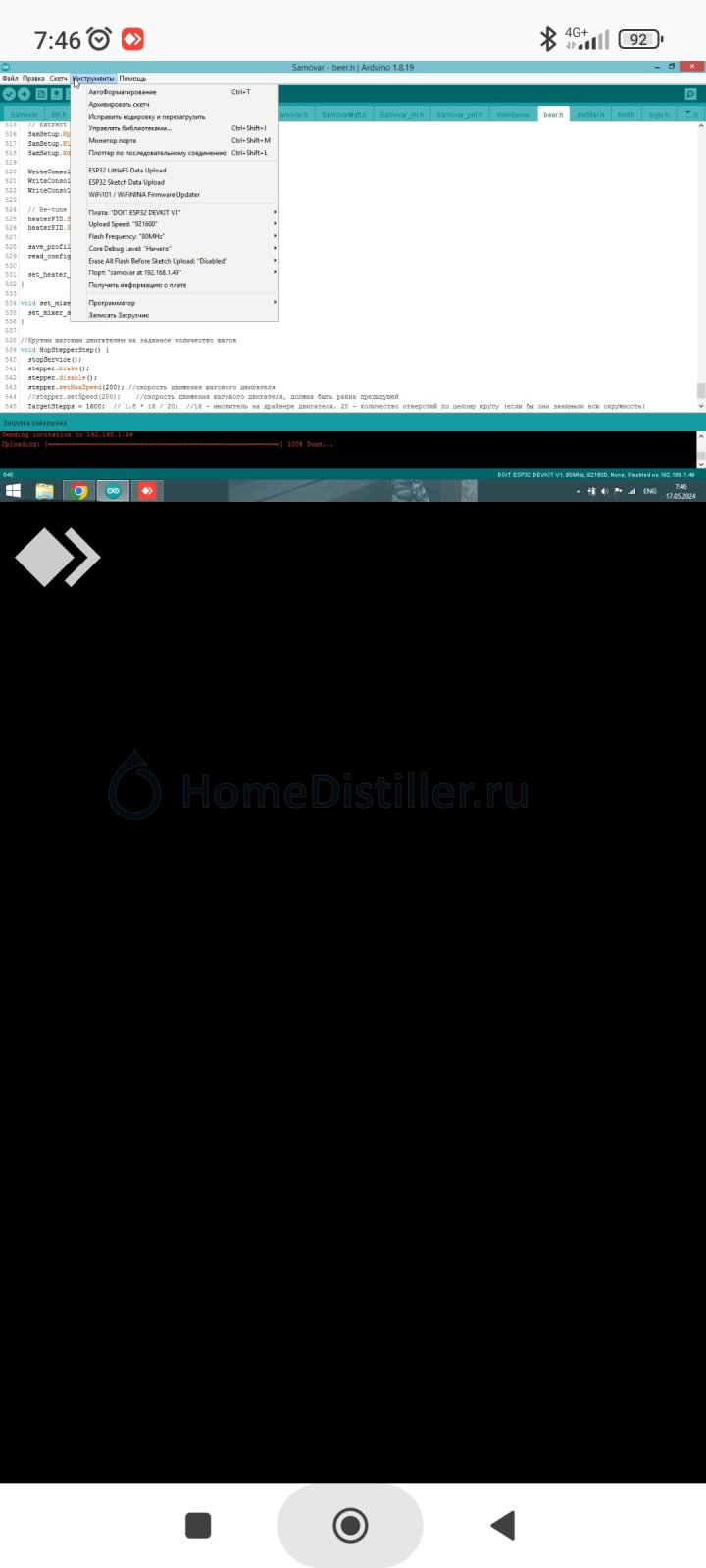

Истратил больше часа , пока все таки установил вэб интерфейс на ESP32 , для этого использовал старую Arduino IDE 1.8.8
МОЖНО исправить инструкцию по Загрузке скетча в Самовар ? Добавьте пункт , что для загрузки скетча использовать
Arduino IDE версии ниже 2 .

на дисплее пишу актуальную версию Самовара. Этого считаю достаточно.dranek, 23 Апр. 24, 12:44

это ты пишешь версию Самовара , а не версию схемы на Самовар . Схема может измениться несколько раз , а прошивка остаться прежней .

скрипт работы на предзахлёбе по давлению в кубеdranek, 21 Апр. 24, 05:07

Поразмышлял тут на досуге.
Использование датчика давления в связке с датчиком уровня на предзахлебе может дать весьма положительный эффект. К примеру удержание флегмы на нижнем срезе диопра. Считай сразу на выходе из насадки.
Я пытался добиться такого состояния колонны, это сложно, но реально. По крайней мере на первой половине перегона. Очень уж очень тонкая настройка. Но на следующем перегоне эта настройка уже не работает. Нужно опять подстраивать датчик уровня флегмы. С отверткой на стремянке. Улыбающийся
В конце-концов оставляешь эту затею - не поднимается выше половины диопра - и то хорошо.
Но, нужно признать, что предзахлеб, в принципе работает по датчику флегмы. Датчик давления улучшит и облегчит стабилизацию колонны в этом режиме, скорее всего это будет весьмя ощутимо.

Существует режим, который ни как не автоматизирован. Это отбор тела в пленочном режиме.
При этом режиме, по мере истощения кубовой навалки и постоянной величины подаваемой мощности, давление в кубе постепенно падает. Не погружаясь в дебри джоулей и молей, и так ясно, что колона не стабильна. По мере отбора в нее поступает все меньше и меньше спирта.
Вот тут датчик давления в кубе мог бы сыграть главную и весьма важную роль - управляя мощностью поддерживать постоянное давление в кубе, тем самым обеспечив поток пара подаваемый в колонну с постоянной скоростью. Тем самым сделать колонну стабильной на протяжении почти всего перегона. Причем для довольно широкого диапазона задач. Будь то спирт с плотной насадкой или зерно с более разреженной.
Конечно, отладка алгоритма потребует некоторых тестов, но думаю, что эффект использования будет даже более чем...
Кстати, где-то в сети была методика, но для ручного управления. На каждый градус повышения температуры куба, нужно было добавлять мощность на N-ное количество ватт.

muxtair, я вовсе не планировал менять схему часто. Точнее вообще не планировал менять. Разве только для исправления ошибок. Самовар будет обновляться чаще.

Kuban, очень интересно, но я наверно не дорос ещё. Мало что понял. Куча "почему".

Добавлено через 23мин.:

В принципе могу попробовать на 95% захлёбного давления 4 л из 5 отобрать. Но на нижней грани диоптра стрёмно, разве что над диоптром еще царгу 20 см поставить.

собираю деталюхи на Самовар , возник вопрос .
автор автоматики использует шаговый двигатель Nema 17CS04A ?
на повторенном мной перистальтическом насосе с этого форума
стоит шаговый двигатель Nema 17HS4401 , можно заменить Nema 17CS04A на Nema 17HS4401
без танцев с бубном ? может уже стоит у кого такой на автоматике ?

А в чем в них разница ?! nema17 он везде nema17 размеры идентичны ..Подключения так же одинаково ..
Есть инструкция(документация) уже отработанная и проверенная как и что лучше ..Двигайтесь в этом направлении .. а если что то пробуете внести какие то поправки в сборке или новые детали, то обязательно если вас не затруднит отписаться тут, чтоб добрые люди добавили в документацию.
Я на такие вещи не смотрю все двигатели у меня nema17 без этикеток и надписей , Основную наверно работу двигателя будет выполнять драйвер и его правильная настройка и ПОДКЛЮЧЕНИЯ

Добавлено через 1мин.:

можно заменить Nema 17CS04A на Nema 17HS4401muxtair, 24 Апр. 24, 08:26

Можно, все будет хорошо и все будет работать ..

Подскажите, из-за чего выскакивает ошибка ТСА? Датчик ТСА вообще не подключен.

Скрин вкладки Температура - в студию.

Скрин вкладки Температура - в студию.Kuban, 25 Апр. 24, 17:25

Ошибка ТСА сама ушла.

Добавлено через 1мин.:

Начал отбор голов и началась самопроизвольна включатся Пауза.
Не могу понять почему.

Не должно. Возможно в памяти Самовара не та программа что видите. Добавьте ниже строки Головы еще одну строку Головы. Введите значения с учетом уже отобранного.
Дайте команду Установить программу, а затем на Главной - Следующая программа. Самовар перейдет к новой стоке, которую вы только что создали . и посмотрим...

Добавлено через 2мин.:

П.С Пауза всегда пишет - по какому параметру она включается. Если будет включаться- дайте скрин.

Добавлено через 6мин.:

П.с У вас температура пара выше чем температура в царге. Такое бывает,но все равно проверьте правильность определения местоположения датчиков и коррекцию на вкладке Температура.

Для пробы исключил датчик пара. Датчики стоят правильно, перепрове

проверьте правильность определения местоположения датчиковKuban, 26 Апр. 24, 08:39

рил.
Для пробы исключил датчик пара. Датчики стоят правильно, перепрове
