Нужно проверить, что драйвер корректно подключён. Драйвера очень чувствительны к замыканиям, сразу вылетают. Но при этом шаговый двигатель будет подавать признаки жизни, но не крутиться.

Зададим вопрос

Нужно проверить, что драйвер корректно подключёнlkosoj, 20 Сент. 24, 19:41

С Вашего позволения зададим вопрос коллеге Toljnuch иначе.
Какой у вас драйвер шагового двигателя и как вы его настраивали?

А как=то можно проверить идет на него питание или нет во время отбора?Toljnuch, 20 Сент. 24, 19:37

Можно запустить самотестирование и посмотреть на насос. Возможно не так подключены провода. Переключатель правильно выставлен?

посмотрел вроде в интернете как подключать. Признаков жизни от двигателя нет

Добавлено через 4мин.:

Может и сжёг драйвер . Настраивал не отключая от питания. Сразу не дочитал рекомендации. На днях новый приедет и повторю испытания. А как-то можно проверить старый? Просто я его впаял в плату и поменять его будет целая история

Добавлено через 2мин.:

[/b] какой переключатель и как нужно включить?

какой переключатель и как нужно включить?Toljnuch, 20 Сент. 24, 23:47

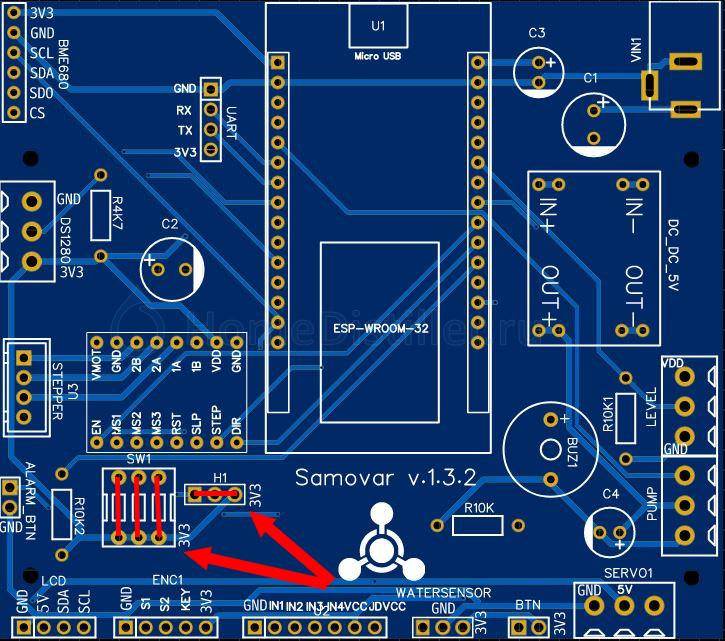

SW1 и H1 - переключение питания для драйвера ШД
Они включены?

какой переключатель и как нужно включить?Toljnuch, 20 Сент. 24, 23:47

Красные стрелки
- Н1 - соединяете все три контакта
- SW1 - если есть переключатели, то все в положение ВКЛ. Если нет - перемычками соединяете как нарисовано.

Переход на следующую строку программы по минимальной скорости отбора нужен на программах "Передзахлеб" и "Тело".
Например в колонке "Скорость" это будет выглядеть так:
1.2&0.6
Что означает:
Если разделитель & присутствует в строке , то считывать следующее за ним значение и при достижении скорости отбора оного перейти к следующей строке отбора.Kuban, 12 Июля 24, 20:13

Подойдет так: я не буду вносить в программу этот параметр, а сделаю параметр в настройках. Если он используется, то при снижении скорости больше, чем указано в параметре (в данном примере - 50%), произойдет переход на следующую строку программы. Если параметр равен 0 или больше 99, параметр не будет использоваться.

А по поводу неправильного отображение файла prg.csv , а то при прерывании там непонятные каракули, пытался менять кириллицу, но результата не добился. Версия 6.19.
Вспомнил - пополнил)

Исправлю.

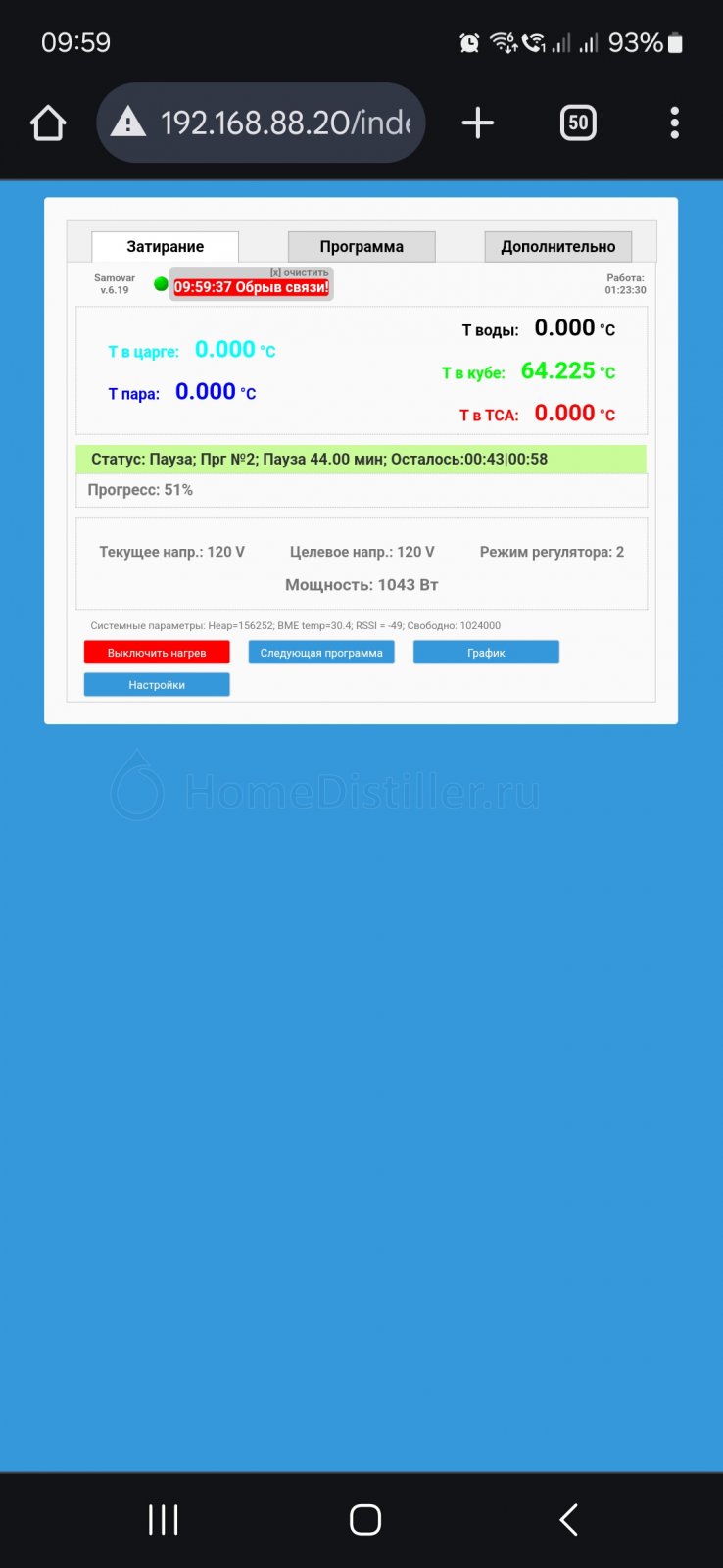

Коллеги, подскажите в чем может быть причина. Стоит телефону "уснуть" и минут через 5-10 начинает визжать ошибка связи. Копать в настройки wifi на роутере или телефоне?

Скорей всего браузер перестает слать запросы к Самовару для экономии энергии, а если от Самовара нет ответа в течении нескольких секунд, срабатывает сигнализация. Либо в настройках браузера сделать эту страницу всегда активной (если у этого браузера такая настройка есть), либо попробовать другой браузер.

Всем привет.

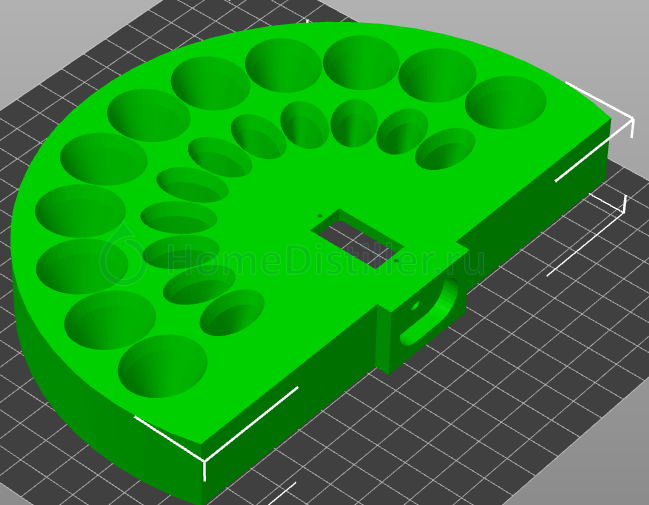

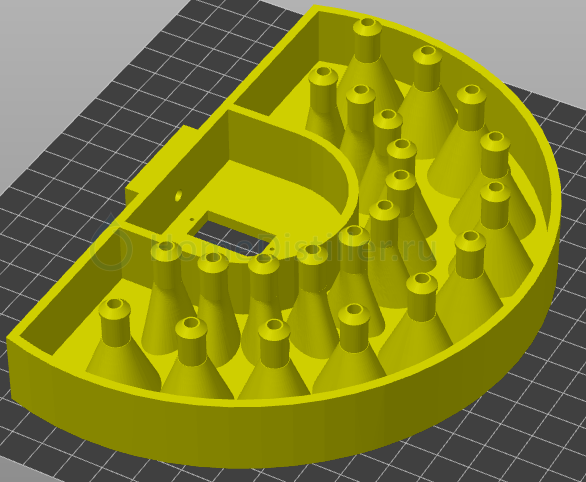

Слепил очередной лоток, может надо кому.
Причина переделки - все-таки PETG деформируется при температурах выше 70 гр.Ц.
Крепится к пластиковому польскому хомуту на колонну из хозмага, я как то выкладывал здесь фото.
В архиве STL для печати и файл проекта для редактирования под себя в SolidWorks 2024.

Здравствуйте, а есть файл платы ? Хочу заказать а по ссылке не скачивается

У мну скачивается... Вот.
Gerber_Samovar_Samovar_2024-09-23.zip

Может тогда ещё есть данные по конденсаторам ?)) буду благодарен

Может тогда ещё есть данные по конденсаторам ?)) буду благодаренKnyazskill, 23 Сент. 24, 13:39

Вот тут https://www.samovar-tool.ru/...%3D&mw=MzIw

Может тогда ещё есть данные по конденсаторам ?)) буду благодаренKnyazskill, 23 Сент. 24, 13:39

С1, С2 - Электролитические конденсаторы 500мфХ25 вольт (или 1000Х25)
С3, С4 - Электролитические конденсаторы 500мфХ16 вольт (или 1000х16)

В рекомендациях приведены номиналы с бОльшим запасом по напряжению. Во-первых принималось во внимание, что применяемые электролиты наверняка произведены не для космических спутников. И к тому же может возникнуть желание поставить б/у с какой-нибудь платы. При запасе по напряжению, даже не очень качественный электролит буде служить дольше и надежнее.
Но если есть желание и уверенность в комплектующих, то можно:
С1, С2 поставить на напряжение 16 вольт
С3, С4 - на 6,3 вольта.
Емкость - чем больше тем лучше. 1000 мф - очень даже хорошо.

НО, нужно учитывать следующее: при большой емкости С3 и С4, если не установлена ESP , при снятии питания 12 вольт возможен обратный пробой преобразователя напряжения 12-5 вольт.
Подробнее здесь. (со строки "Номиналы конденсаторов и резисторов (куда ставить, смотреть тут)" и далее по тексту. Обратите внимание что под пунктом "+ Подробнее" имеется раскрывающийся текст)

Поэтому, если ESP нет на плате, а нужно что-то проверить по питанию, желательно на 5 вольт повесить какую-нибудь нагрузку.

Поэтому, если ESP нет на плате, а нужно что-то проверить по питанию, желательно на 5 вольт повесить какую-нибудь нагрузкуKuban, 23 Сент. 24, 15:50

Я взял с1-с2 1000мкф 25 и с3-с4 1000мкф 16 , как и написано как бы

Я взял с1-с2 1000мкф 25 и с3-с4 1000мкф 16 , как и написано как быKnyazskill, 23 Сент. 24, 17:40

Это хорошее решение. Плата получится немного выше, по габаритам, но и надежность тоже повысится.

Я тиснул этот пост на всякий случай - может кто решит использовать другие номиналы. Ну и подводные камни, опять же.

А может кто плату продает ? Или как , а то что то мастер не может сделать её
