Автоматика Самовар

А может кто плату продает ?Knyazskill, 23 Сент. 24, 22:20

Вот же было, на предыдущей странице.

Выslava_k78,в личку не могу к сожалению написать , нет 10 сообщений на форуме , может есть телега ?

Добавлено через 2ч. 23мин.:

slava_k78, я на могу вам написать , у вас закрыта личка в телеге

Напиши на почту logvinov4@gmail.com
Собираю автоматику на заказ

logvinov, я соберу для себя , мне нужна только плата ))

Посчитали доставку платы из Беларуси в Россию, вышло около 10 долларов. На мой взгляд проще заказать платы у китайцев. На сайте jlcpcb.КОМ доставки к нам в республику нет, нашел альтернативу - elecrow.КОМ. Там заказывал два комлекта по пять плат (самовар и регулятор от Квика), вышло около 10-12 долларов с доставкой. Могу поделиться остатками плат по республике

На сайте jlcpcb.КОМ доставки к нам в республику нет,slava_k78, 24 Сент. 24, 18:00

У jlcpcb нет доставки не только к вам - пиндоские санкции. Если с Али товары приходят, то и платы сделают и пришлют. Цена, конечно повыше будет.

заказывал два комлекта по пять плат (самовар и регулятор от Квика),slava_k78, 24 Сент. 24, 18:00

Ссылку можно на плату? В личку. Хочу посмотреть как разведена. Может то, что ищу.

Если с Али товары приходятKuban, 24 Сент. 24, 20:34

с али заказывал платы для самовара. Все пришло. Файл платы брал с инструкции на сайте самовара.

Пардон... Имею ввиду плату для регулятора
.

Коллеги, подскажите как в режиме пиво задать мощность в рмв-к? Все время ставит на максимум 220-230 вольт. Приходится на рмв-к в ручном режиме выбирать заранее записанные ячейки

Если речь идет о разогреве (типа разгон) до нужной температуры - то наверное никак. Но нужно посмотреть...

Упс. Что-то справка о режиме Пиво - "поломалась" . Не вся информация вроде.

как в режиме пиво задать мощность в рмв-к?Shtirliz007, 25 Сент. 24, 13:44

А если на главной в поле "Напряжение регулятора" задавать? Но скорее всего он будет подавать полное напряжение сети после каждой строки программы если нужен будет нагрев.

Добавлено через 8мин.:

В режиме Кипение можно задать пониженное напряжение.
"Можно выставить пониженное напряжение для регулятора при использовании строки программы Кипение. Это бывает необходимо при варке определенных сортов пива или в том случае если мощный ТЭН используется на небольшом варочнике. При напряжении 230 регулятор будет работать в режиме Разгон."

Если речь идет о разогреве (типа разгон) до нужной температуры - то наверное никак. Но нужно посмотреть...Kuban, 25 Сент. 24, 15:10

Кипячение не работает, видимо это только для варки. Попробовал там выставить 220, все равно запускает на разгон и ставит 230 вольт

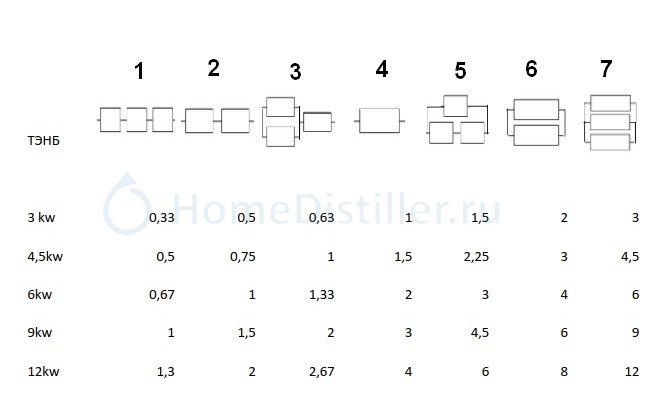

Правильно понимаю, что вы хотите чтобы Самовар через РМВк ограничил максимальной напряжение на ТЭН, допустим 180 вольт, и не превышал его ни при каких обстоятельствах? Если так - то такого нет. Этого можно достичь только механической перекоммутацией ТЭНов в сборке.
Я так и работаю. У меня 2 ТЭНа 4,5 и 6 кВт. А по факту работаю на 3; 2,5; 1,5 кВт. А при поддержании брожения вообще на 500 ваттах и это на одних и тех же ТЭНах.

Коммутацию организовал на автоматах. От ТЭНа к автоматам 4-х жильный кабель. Но не все режимы получилось воплотить.

доброго дня. не могу войти в вэб интерфейс. плата к сети подключается, сеть плату видет, айпи виден, войти не могу. блинк плату тоже видит.

Перезагрузите всё. Кроме роутера. После, еще раз проверьте в роутере IP Самовара и разрешения для новых устройств.

Добавлено через 4мин.:

И еще . Вам нужно было выполнить вот это Т.е загрузить интерфейс с помощью Ардуино 1.8.19

Добавлено через 23мин.:

Прошу прощения - не ту ссылку дал. Но все равно делать это нужно на Ардуино 1.8.19

А как=то можно проверить идет на него питание или нет во время отбора?Toljnuch, 20 Сент. 24, 19:37

Приветству. Снова вернусь к вопросу, Как-то можно проверить двигатель и драйвер шагового двигателя? Включаю отбор и нечего не происходит. Контакты на плате замкнул так как выше показывали . Драйвер 0,83 выдает

Двигатель как себя при этом ведёт? Свободно рукой крутится? Дёргается? Блокируется?

Шаговый двигатель отключить от драйвера и насоса. Попробовать крутить вал при разомкнутых обмотках . Должен прокручиваться. Попробовать крутить при замкнутых между собой обмотках. Должен прокручиваться с большим усилием.
Подключить к драйверу. Подключить на одну из обмоток вольтметр. При подаче напряжения на двигатель должны появиться импульсы напряжения. Мерить на постоянном и переменном токе. Повторить на второй обмотке. Имхо.

Добавлено через 4мин.:

П.с.плохо прокручиваться должен при замыкании любой обмотки. Т.е. так их можно проверить отдельно.

Добавлено через 3мин.:

Померить напряжения на пинах драйвера enable, step до и после попытки включения.

Добавлено через 7мин.:

Убедиться, что на драйвер приходят оба питания и масса.

а второй обмотке. Имхdranek, 25 Сент. 24, 21:23

Когда двигатель подключен к питанию, то крутится туже чем когда отключен. При измерении вольтметром обмоток (это два провода из четырех?)нечего не показывает, то-есть по нулям. Если один щуп на минус, а второй на контакт двигателя, то 0,11 показывают все четыре. При включении питания двигатель не шевелится

1.Померить напряжения на пинах драйвера enable, step до и после попытки включения. - на step всегда 3,3 а на enable при включении отбора показывает 0

2. питание приходит 3,3 и на второй пин 4,25. масса в двух местах

3. П.с.плохо прокручиваться должен при замыкании любой обмотки. Т.е. так их можно проверить отдельно. - как это сделать правильно?

Toljnuch,
По п.3 - отсоединить двигатель от драйвера, прозвонкой определить концы двух обмоток, замкнуть накоротко одну, должен крутиться с трудом, разамкнуть её, замкнуть вторую, должен крутиться с трудом, замкнуть все 4 провода - должен крутиться с большим трудом - если так движок исправен. Проверьте правильность подключения обмоток к драйверу, может там напутали.
Проверьте тестером, что на драйвере присутствуют 12В, 3.3В и масса согласно схеме.
по п.1 esp32 при попытке крутить ШД должна подать на enable 3.3 V, а на step импульсный сигнал, каждый импульс поворачивает вал на 1/(200*32) полного оборота. Т.е там вольтметр должен показать при этом некое напряжение между 0 и 3.3V. Проверьте это при вставленном в плату драйвере и изъятом. Прозвоните цепи между ними на плате при изъятом драйвере и ESP32, если не запаяли конечно намертво.

Проверьте тестером, что на драйвере присутствуют 12В, 3.3В и масса согласно схеме.dranek, 25 Сент. 24, 22:13

Где-то косяк, у меня 3,3В и 4,25В. Откуда должно взяться 12В? Я подключаю питание через ESP

Через DC12+ нужно 12В запитать?
