Автоматика Самовар

Kuban, похоже вы правы.

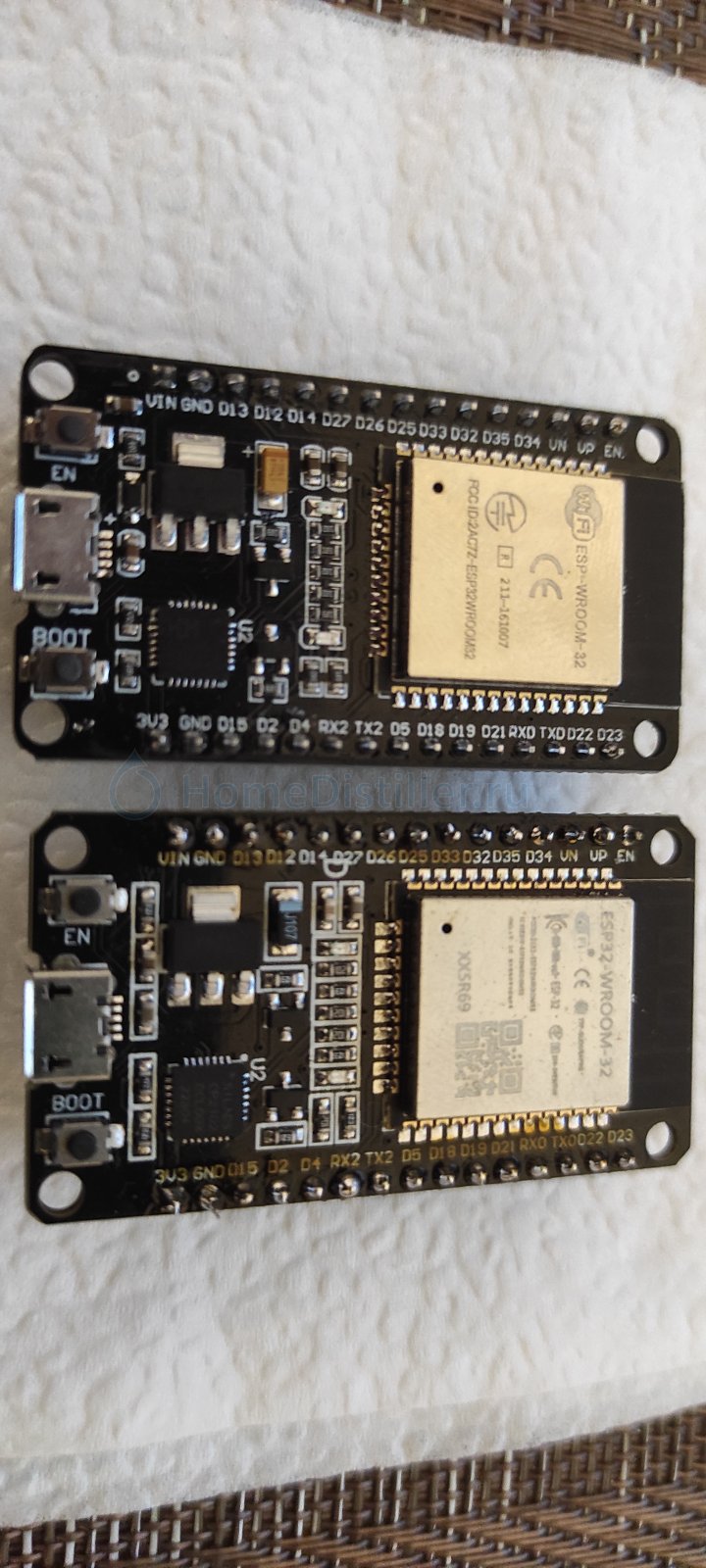

Сверху LilyGo T-Display. Прошил их одинаково последней 6.20. Так вот что успел заметить, отличия: у LilyGo T-Display амнезия на сеть wi-fi, в режиме нбк не работают кнопки управления насосом. После изменений в настройках пропадают цифры параметров на основной странице, помогает только перезагрузка. Меньше видит соседских wi-fi сетей. Придется применить в других проектах.
Интерфейс, кстати на обеих подгрузился нормально.

А как так ))

А как так ))Knyazskill, 30 Окт. 24, 21:08

А вот так!))

dranek, вот у меня такая же плата , но у меня встаёт 6.20 , но интерфейс не грузится

Knyazskill, у вас есть НБК?

Kuban, нету , посоветуйте вообще откат без нбк и ТД , что бы просто была ректификация , пиво , и дистилляция , на 6.17 работает , но как меняю в скетче на рмв-к то сразу перестает работать интерфейс

но как меняю в скетче на рмв-к то сразу перестает работать интерфейсKnyazskill, 30 Окт. 24, 22:06

Этого не может быть. Значит делаете что-то не так. Выбор регулятора - это просто Самовару говорится - какие команды он будет отсылать по UART, чтобы регулятор выполнял. И все.
Прошейте еще раз на 6.17 и ничего не меняйте вообще, кроме раскомментировать РМВ-К и закомментировать все другие регуляторы.

Можете вообще все регуляторы закомментировать. Это не влияет на интерфейс.

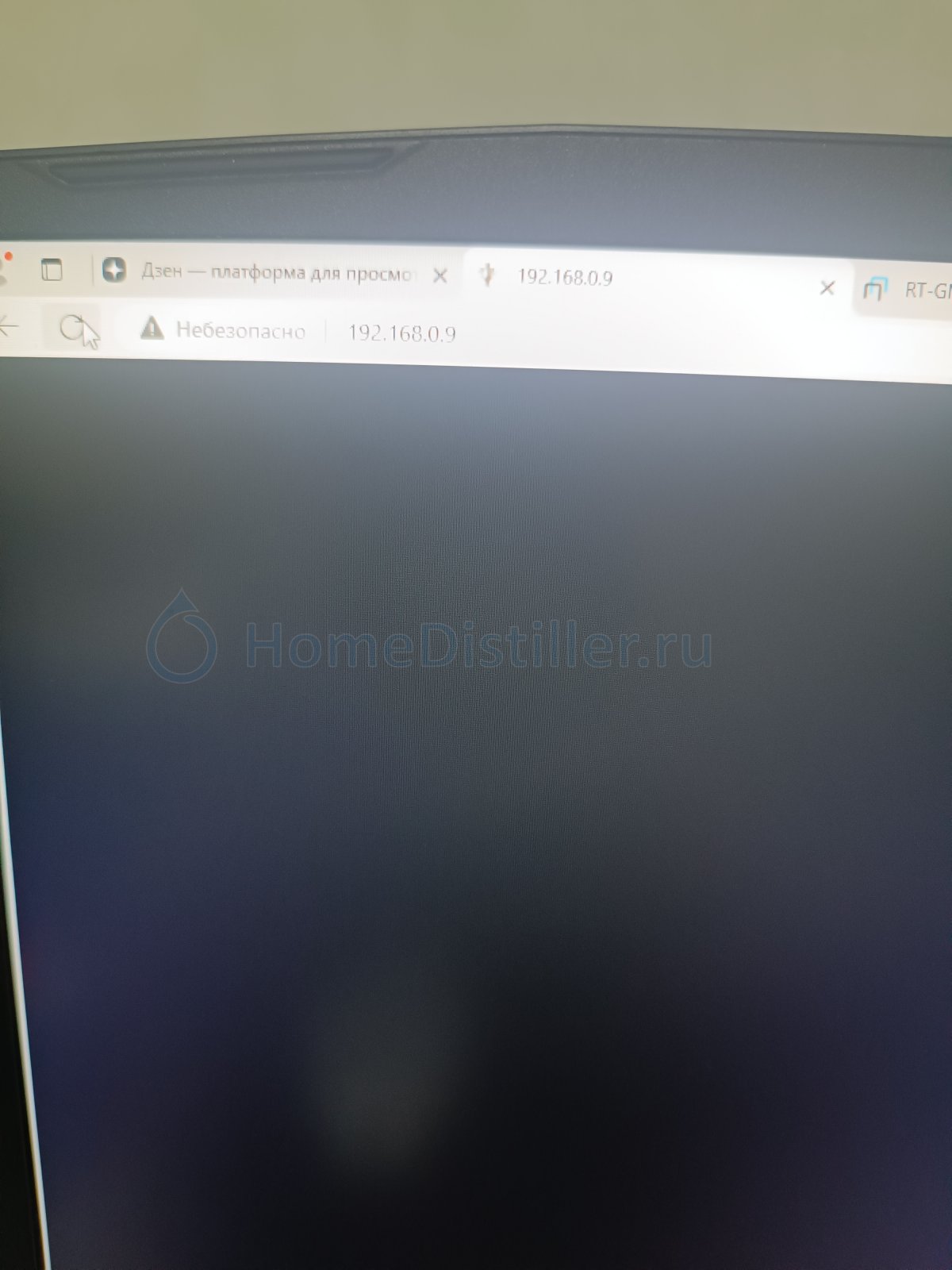

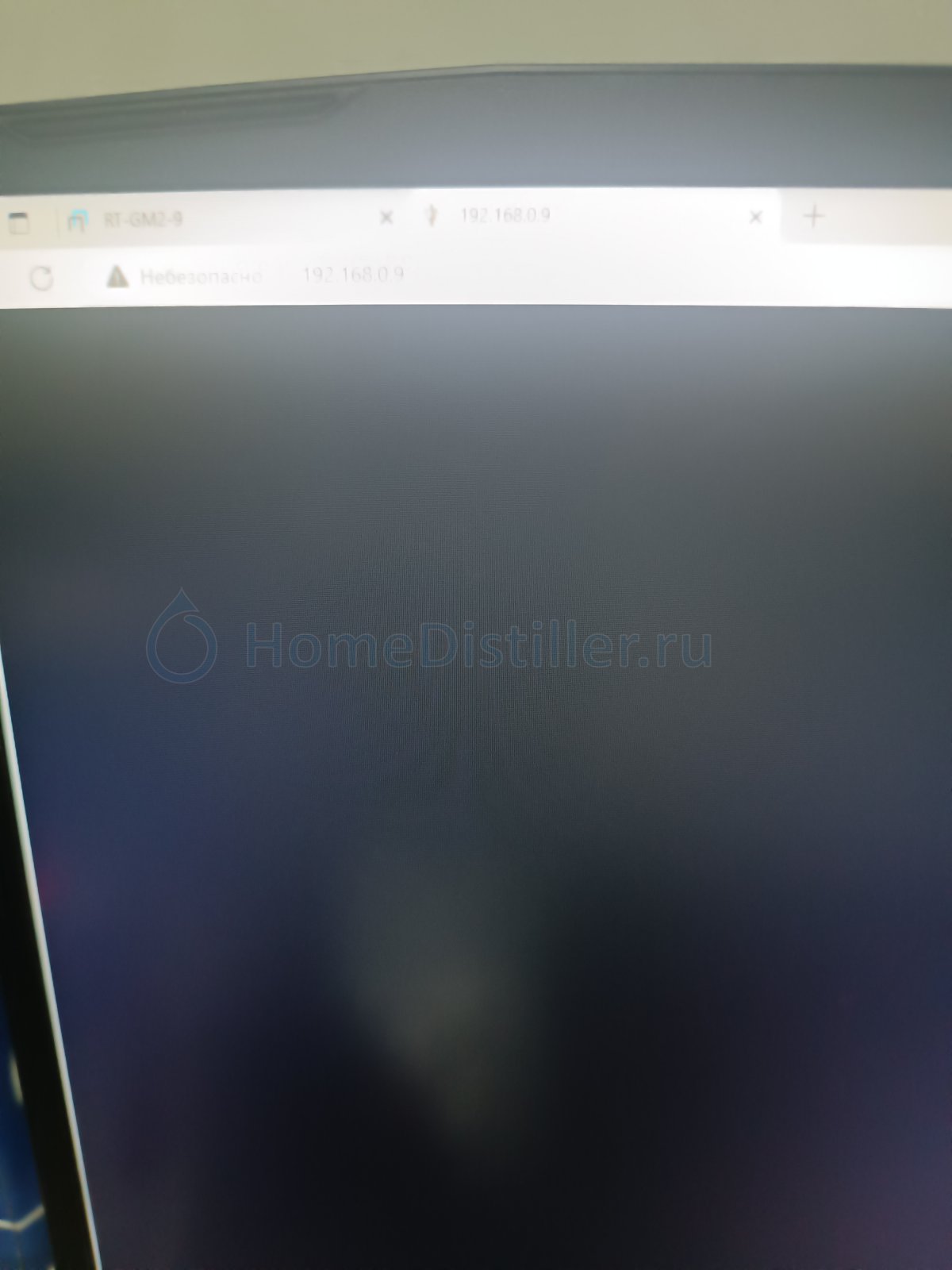

Kuban, так и делаю , загружаю чистый релиз с хаба , ставлю , работает , раскоментирую рмв-к , закоментирую другой , и все визит айпи со знаком самовара

Добавлено через 2мин.:

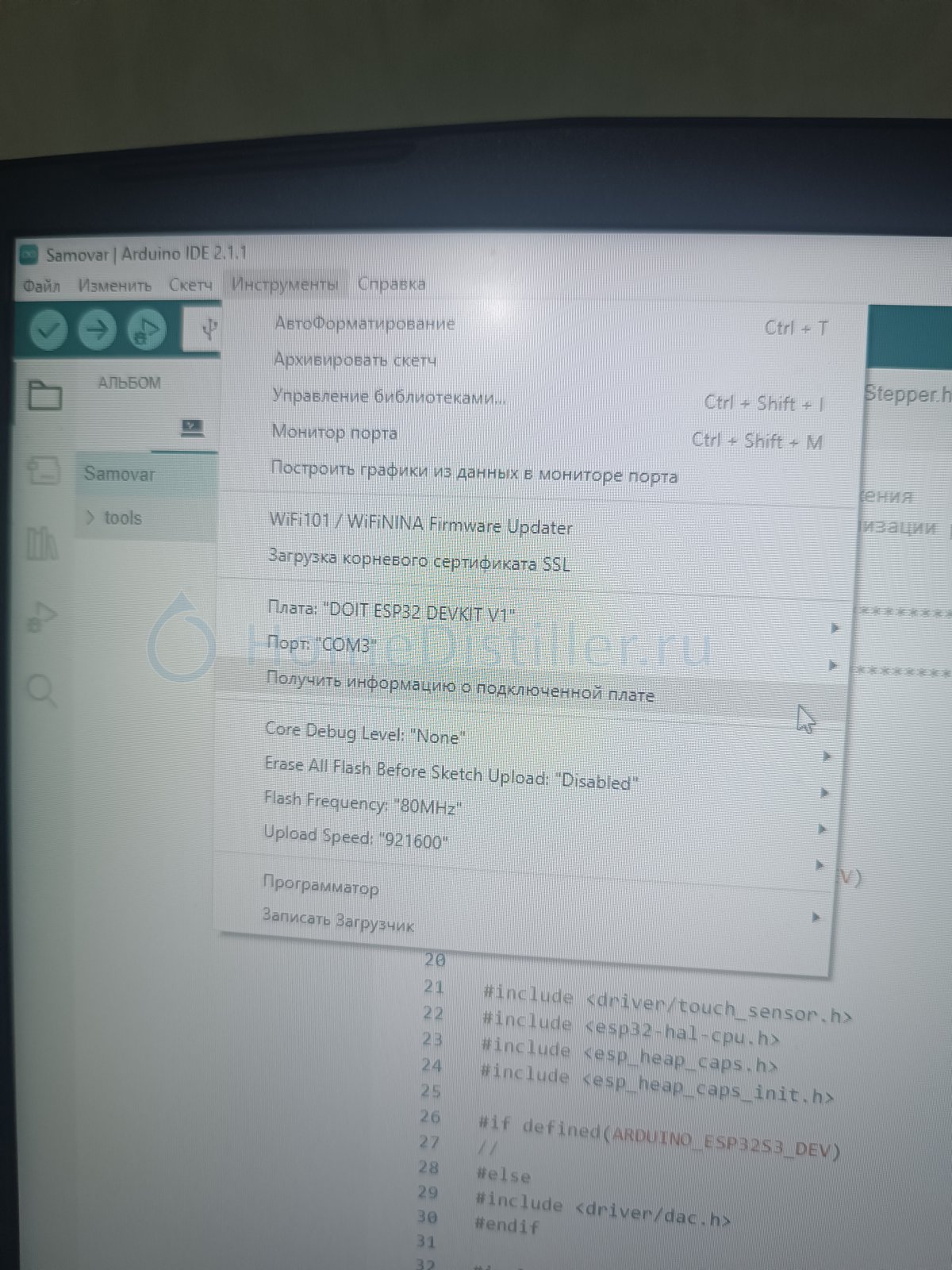

На 2.1.1 встала версия 6.20 , но нет строчки update data

Добавлено через 5мин.:

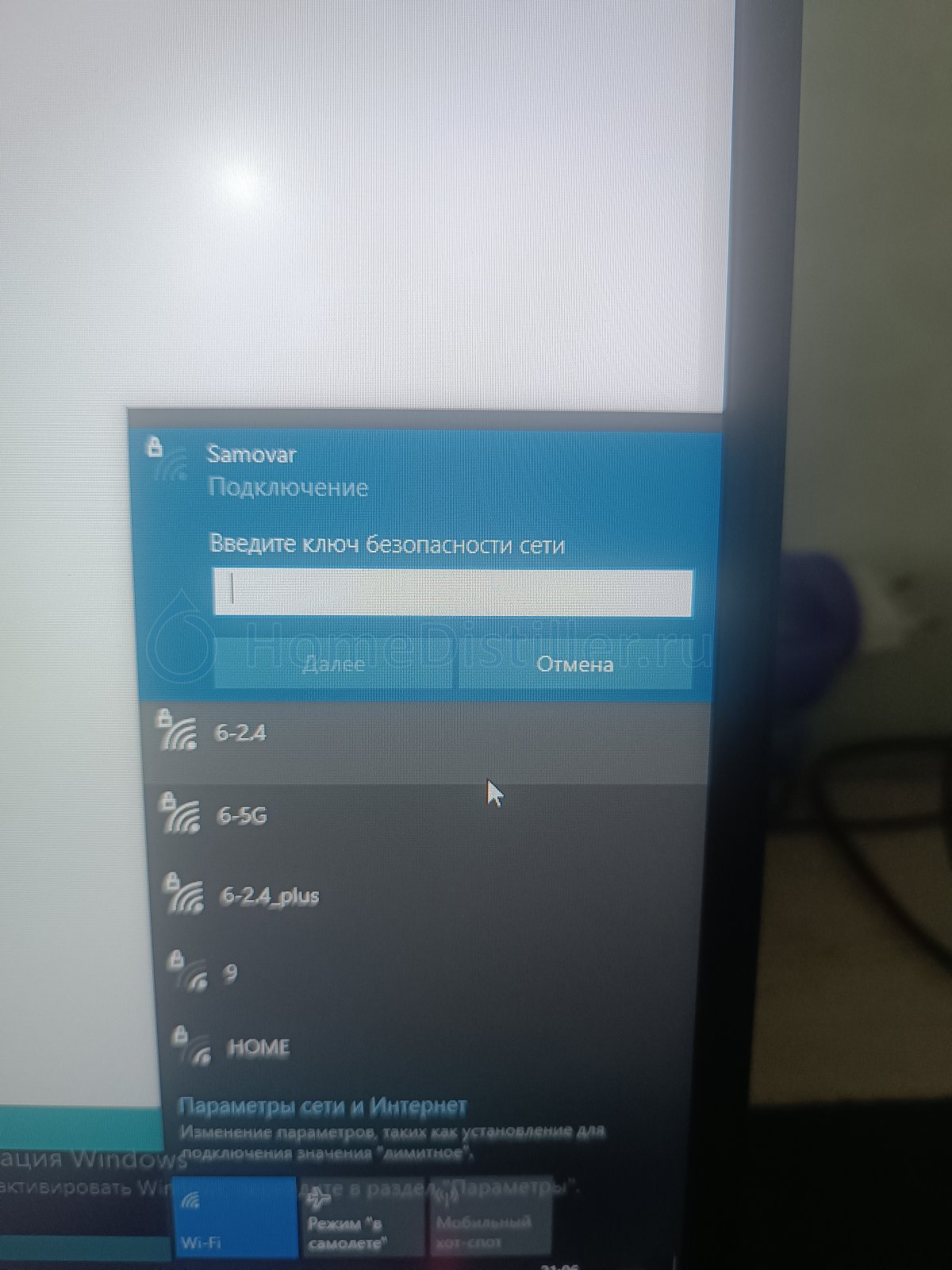

Вот итог

Написал продавцу на ОЗОН, что его ESP32 DEVKITV1 не хочет толком работать и представляется LilyGo T-Display.
Как то быстро он согласился на возврат

Запустился с 6.20 , буду щас менять на рмв-к

Добавлено через 6мин.:

Вот и все , поменял только то что хотел

Добавлено через 1мин.:

Ссылку можно на плату нормальную ?

Добавлено через 12мин.:

Вроде решено , надо прошивать плату на dev module , и помимо обновления надо шить первую строчку тоже , тогда интерфейс работает нормально щас у меня по итогу плата на 6.20 , и со всеми настройками которые мне нужны

Подтверждаю . При выборе платы ESP32 Dev Module загрузка интерфейса прошла нормально. Страница отображается как положено.

Вроде решено , надо прошиватьKnyazskill, 30 Окт. 24, 22:43

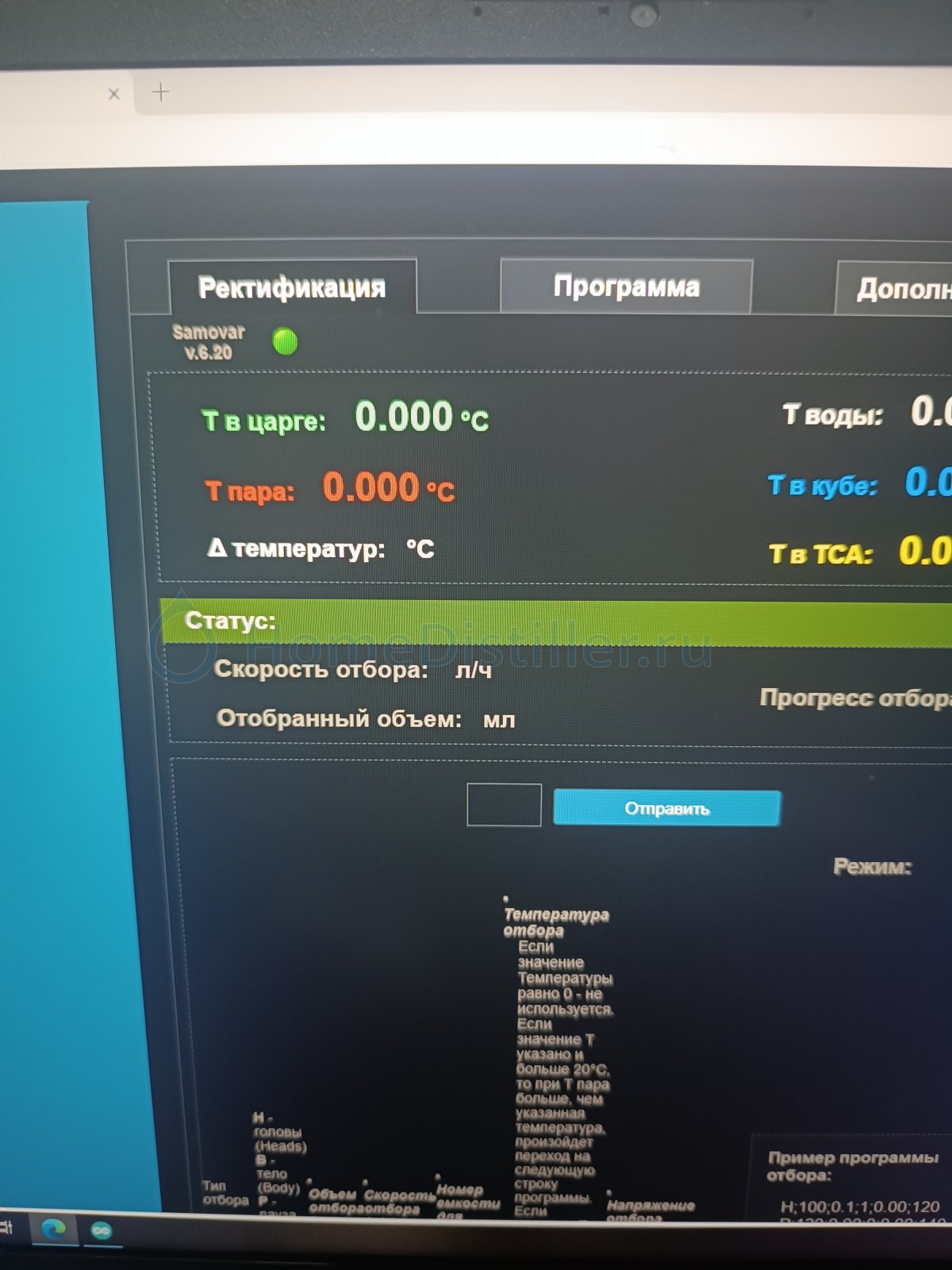

На первом вашем скрине не правильное ИМХО отображение стартовой страницы, должно быть как у kamram, в посте №2462

У меня была картина подобная вашей, это сбой какой-то, там не работает, ни вкладка "программа", ни вкладка "дополнительно".
Вот нашёл я писал пост №2339

по крайней мере у меня не устанавливались настройки и программа. Я перезакачал релиз (вроде он был третьим из серии 6.20 на тот момент, с исправленным Алексеем алгоритмом Chat ID Telegram), установил по новой, получил правильную стартовую рабочую страницу, рабочий Телеграмм ну и рабочий Самовар. Так как у меня нет НБК, пока больше не обновлялся.

lekt, все нормально, это просто не погрузился интерфейс , сегодня делал отладку , датчики и ТД все работает ))

Добавлено через 25мин.:

Подскажите пожалуйста где настроить правильное отображение нагрузки
подаваемую на тэн , по скольку при включении хотя бы 110 вольт пишите нагрузку 66к ватт , буду благодарен

Эта плата подключается к разьему ALARM_BTN, который в свою очередь должен быть подключен к GPIO35 ESP. Если ваша печатная плата правильная, то должен быть резистор 10к на +3,3 вольта. Он подтягивает GPIO35 ESP к питанию чтобы не было ложных срабатываний.

Добавлено через 8мин.:

Теперь возьмите вашу плату датчика протечки - не подключайте к Самовару. Подайте на нее питание и измерьте ЧТО находится на ноге DO относительно GND. Должно быть напряжение питания. Капните на датчик воду до срабатывания. На ноге DO должен появиться ноль.Kuban, 25 Окт. 24, 12:09

Добрый вечер. Все так и подключено у меня и все так происходит как вы описываете. На ноге DO при сухих контактах 3.3 в, а при мокрых 0,10 в. Так и должно быть?

Добавлено через 1мин.:

Проверьте относительно ноги VCCKuban, 25 Окт. 24, 12:09

Что должно быть относительно ноги VCC?

Коллеги, такой вопрос:

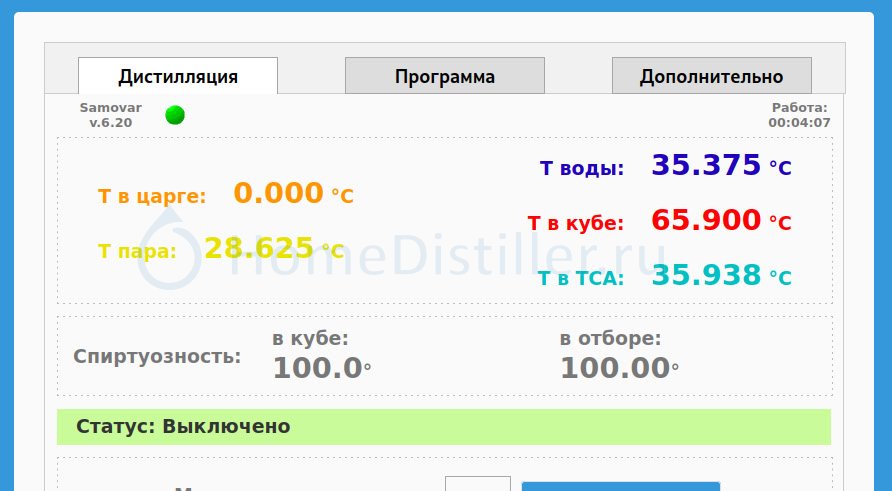

в режиме дистилляции на главную страницу выводится Т царги, которая, в управлении процессом никак не используется (за отсутствием самой царги, понятно):

использует ли кто этот датчик для каких-то своих целей (каких, поделитесь?) или вывод его можно смело убрать, разместив на главном экране больше полезного в видимой области?
Т.е. если температур останется только четыре (две слева, две справа), то всё, что ниже на экране, поднимется вверх - и аккуратнее, и видно больше без перемотки.

ais77, есть медные шлемы с датчиками , и луковицы и все остальное

есть медные шлемыKnyazskill, 31 Окт. 24, 23:14

...и ещё много разного, не относящегося к Самовару, я в курсе.
Вопрос к тем, кто использует этот датчик в дисте.

Я использовал пару раз для укрепления в конце дистилляции.

Добрый вечер. Все так и подключено у меня и все так происходит как вы описываете. На ноге DO при сухих контактах 3.3 в, а при мокрых 0,10 в. Так и должно быть?Toljnuch, 31 Окт. 24, 22:40

Ну и? Присоединяете к Самовару и что, не срабатывает авария?

Т.е. если температур останется только четыре (две слева, две справа), то всё, что ниже на экране, поднимется вверх - и аккуратнее, и видно больше без перемотки. ais77, 31 Окт. 24, 23:01

Я бы лучше "помотал". Информации много не бывает. Тем более что Ctrl+колесо решают проблему перемотки )).

В каком файле таблица расчета мощности тэна ?
