Скачал версию 6.20 пытаюсь скомпелировать

Arduino: 1.8.19 (Linux), Плата:"DOIT ESP32 DEVKIT V1, 80MHz, 921600, None, Disabled"

Samovar:33:10: fatal error: OneWire.h: No such file or directory
#include <OneWire.h>
^~~~~~~~~~~
compilation terminated.
exit status 1
OneWire.h: No such file or directory

Система Астра Линукс. Python 3.11.10. WiFiScan загрузился нормально

в tools нашел библиотеку OneWire. Как ее подключить?

Не видит библиотеку. Нужно скопировать все библиотеки, идущие в комплекте с Самоваром в каталог Arduino libraries

lkosoj, Скопировал, видно где-то надо еще прописывать ((

Все, решил, спасибо

Добавлено через 14мин.:

в инструкции

Устанавливаем в ESP32 web-интерфейс: в меню “Инструменты” выбираем ESP32 Sketch Data Upload – содержимое каталога Samovar/data установится на ESP32 (это web-интерфейс).

этого не нашел. нет такого пункта в 1ю8ю19 ((

В tools Arduino надо скопировать tools Самовара

запустил заливку Web

[SPIFFS] upload : /tmp/arduino_build_158182/Samovar.spiffs.bin
[SPIFFS] address: 2686976
[SPIFFS] port : /dev/ttyCH341USB0
[SPIFFS] speed : 115200
[SPIFFS] mode : dio
[SPIFFS] freq : 80m

Traceback (most recent call last):
File "/home/mit/.arduino15/packages/esp32/tools/esptool_py/4.5.1/esptool.py", line 20, in <module>
with contextlib.suppress(ValueError):
AttributeError: 'module' object has no attribute 'suppress'
SPIFFS Upload failed!

что он хочет?

Питон какой версии?

lkosoj, 3ю11ю9

в инструкции
этого не нашел. нет такого пункта в 1ю8ю19 ((Mihich, 12 Нояб. 24, 15:12

Актуальная инструкция находится здесь
На сайте уже не совсем соответствует. Многое изменилось.
И еще посмотрите вот этот пост

Kuban, Этот этап прошел. У меня теперь веб-интерфейс не грузит (((
Ошибка выше. И через Sketch Data и через LittelFS одна и таже ошибка

Если сделали все поэтапно - должен грузиться.
Может плату нужно выбрать другую.
Вот тут- коллега тоже мучился с этим и нашел решение.

Покапался я с этой проблемой. Понял что проблема не в прошивке, а в плагинах ESP32 LottelFS Data Uploade и ESP32 Sketch Data Upload. Чего-то не хватает. Чего не пойму. Папку tools скопировал в папку Arduino.

[LITTLEFS] data : /home/mit/Arduino/sketch_nov13a/data
[LITTLEFS] start : 2686976
[LITTLEFS] size : 1408
[LITTLEFS] page : 256
[LITTLEFS] block : 4096
/test_exemple.txt
[LITTLEFS] upload : /tmp/arduino_build_529033/sketch_nov13a.littlefs.bin
[LITTLEFS] address: 2686976
[LITTLEFS] port : /dev/ttyCH341USB0
[LITTLEFS] speed : 115200
[LITTLEFS] mode : dio
[LITTLEFS] freq : 80m

Traceback (most recent call last):
File "/home/mit/.arduino15/packages/esp32/tools/esptool_py/4.5.1/esptool.py", line 20, in <module>
with contextlib.suppress(ValueError):
AttributeError: 'module' object has no attribute 'suppress'
LITTLEFS Upload failed!

Совсем скоро исправлю косяки и выложу комплект файлов для 3д печати с исходниками.dranek, 11 Нояб. 24, 17:10

Сеточку для вентилятора предлагаю изменить.
Прямые перегородки хорошо так шумят, взаимодействуя с лопастями вентилятора.
Сделай серповидные.
Так, чтобы угол встречи кромки лопасти и перегородки был по возможности минимальным.

kvic, т.е. повторить профиль лопасти вентилятора? Или спирали сделать? Видимо спирали.

dranek, наверное спираль.
Я у себя делал так:

Вентилятор вращался против часовой стрелки с этой точки зрения.

День добрый
Так получилось, что купил вашу автоматику...
За пару дней прочитал 128 страниц
Не уверен, что все внимательно - но суть, думаю, уловил
Спасибо Вашей команде за такую проделанную работу!

Настал момент...

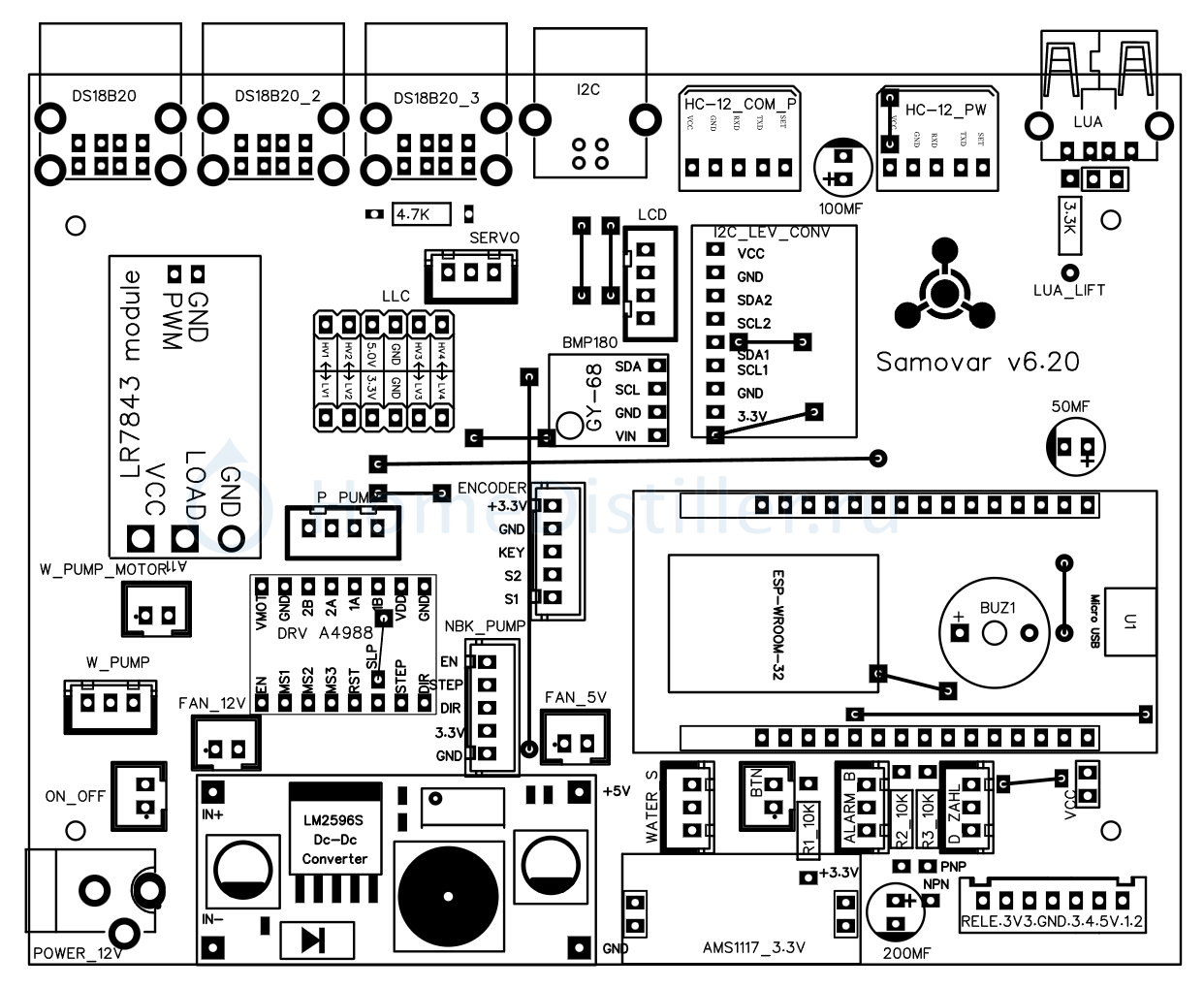

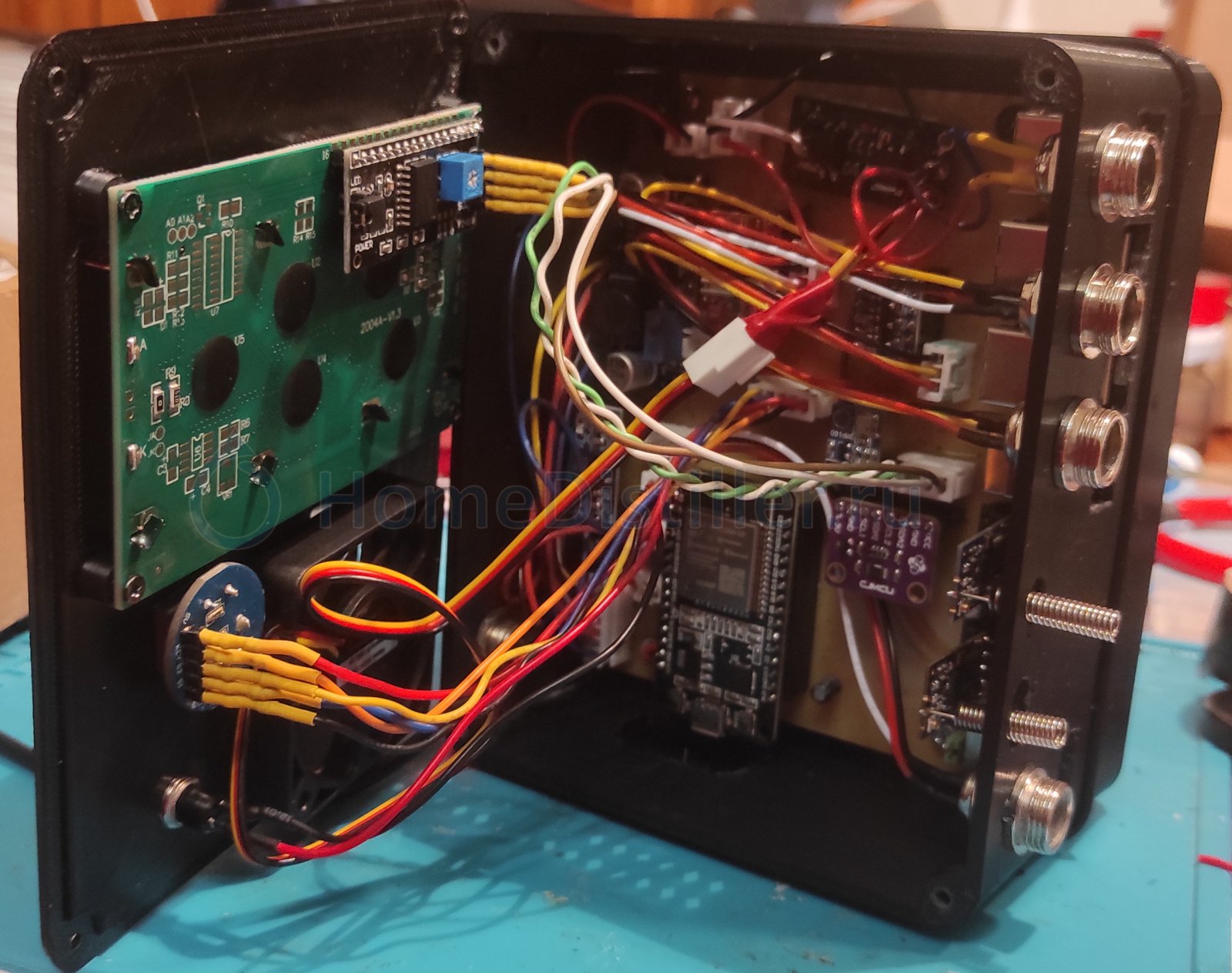

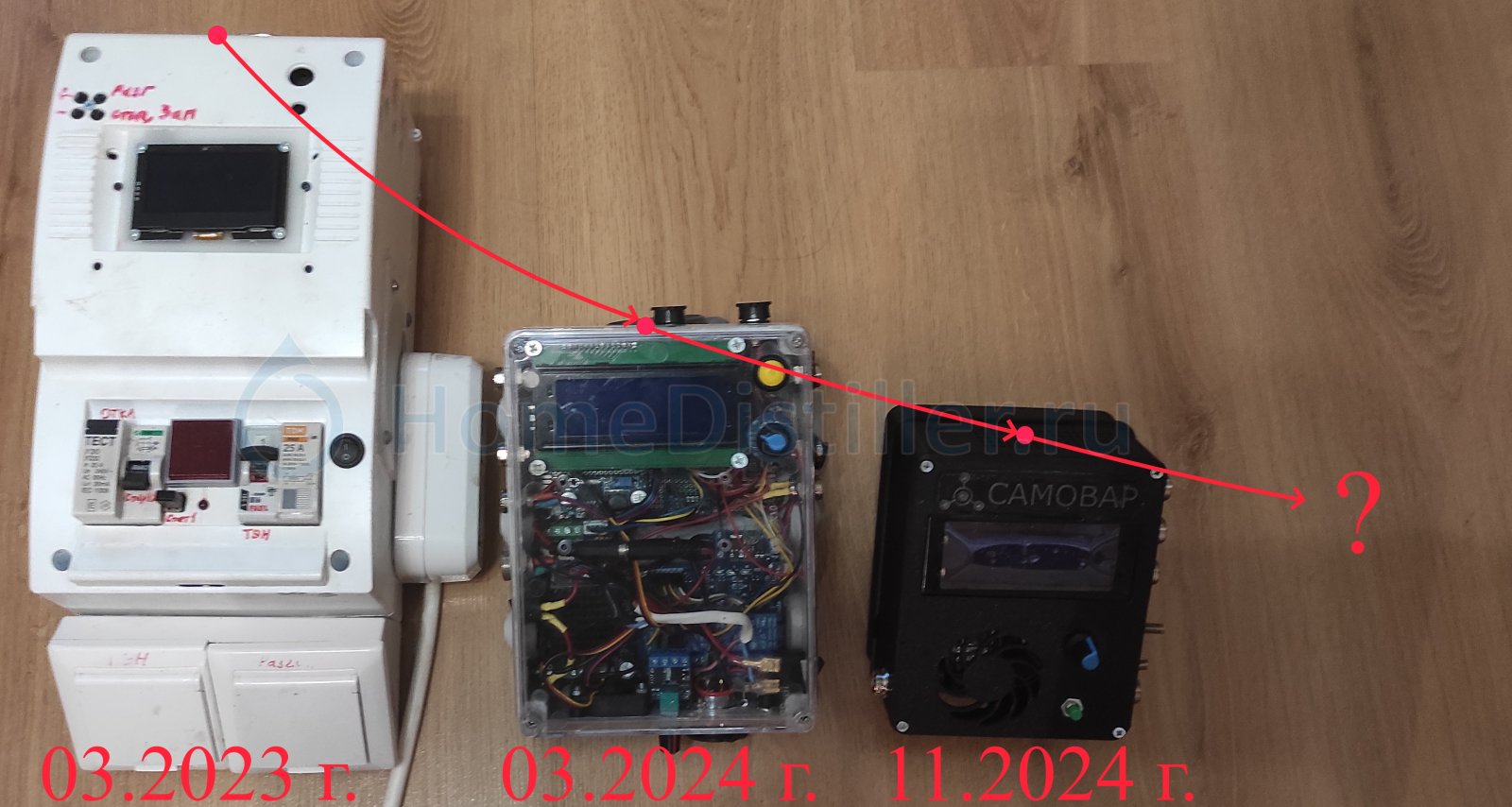

Как обещал корпус для односторонней платы Самовара и слегка подправленная плата.

Gerber_Samovar-6.20_2024-11-16.zip
На плате добавил возможность запайки модуля с мосфетом для насоса воды.

Samovar Box.rar

Печатал ABS, потому что считаю его самым проблемным из-за больших термодеформаций после остывания. Лучше всего будет скорей всего из PLA.
Корпус можно распечатать в минимальном виде - Сама коробка (Body.stl) плюс верхняя крышка (Top.stl). Тогда при необходимости блока реле его придется расположить в другом месте, например рядом с регулятором мощности, а с Самоваром соединить семижильным кабелем.
Крышки привинчиваю винтами м3 10мм с головкой в потай, для этого рассверливаю намеченные отверстия до 3 мм. Можно использовать и шурупы, на ваш выбор. Цоколь с корпусом соединяется подобным образом, но у меня нашлось 4 винта потоньше.

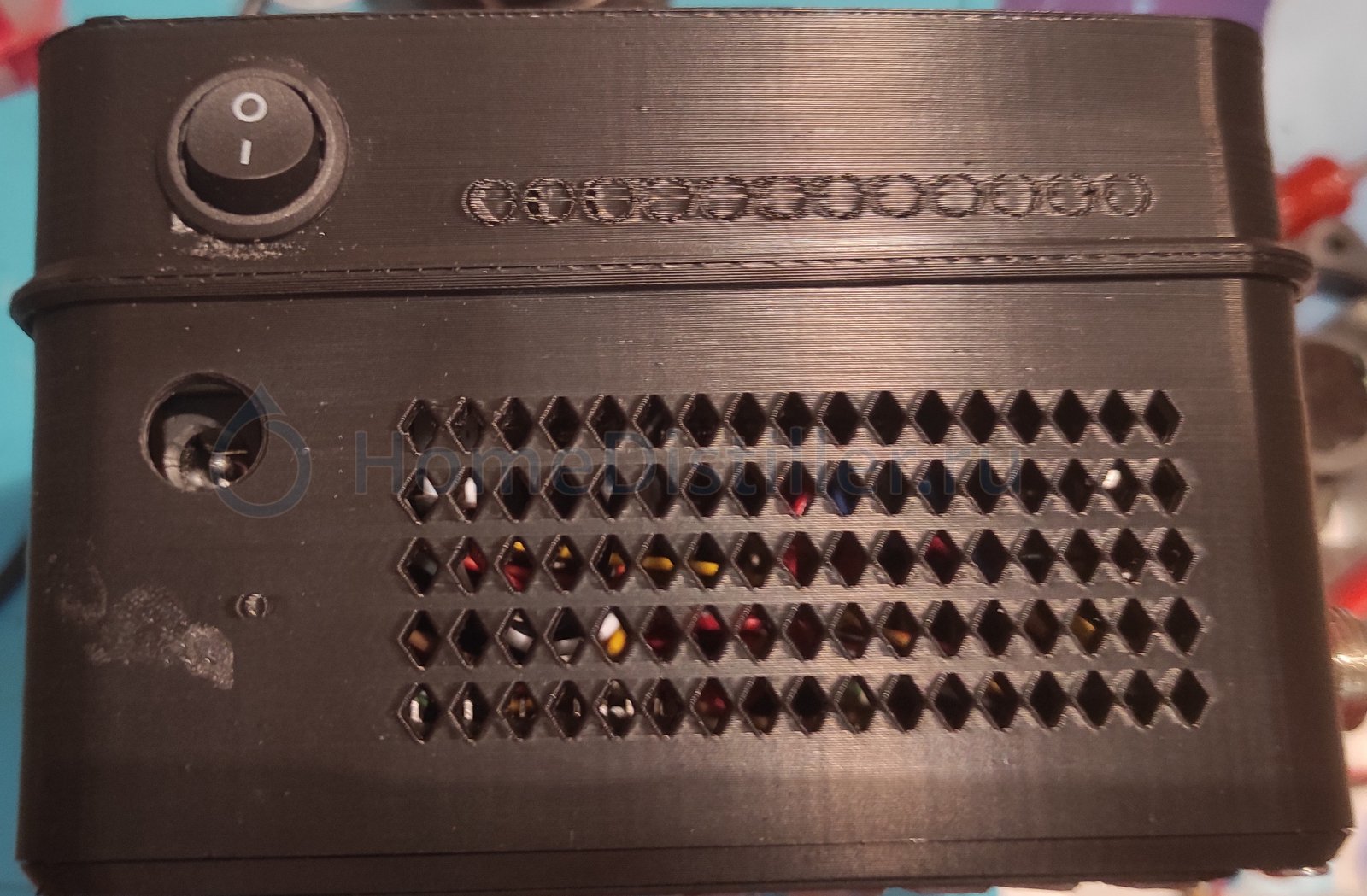

В случае исполъзования цоколя нужно в дне корпуса высверлить по намеченным отверстиям и выломать 6 прорезей по краям для вентиляции цоколя и прокладки проводов.

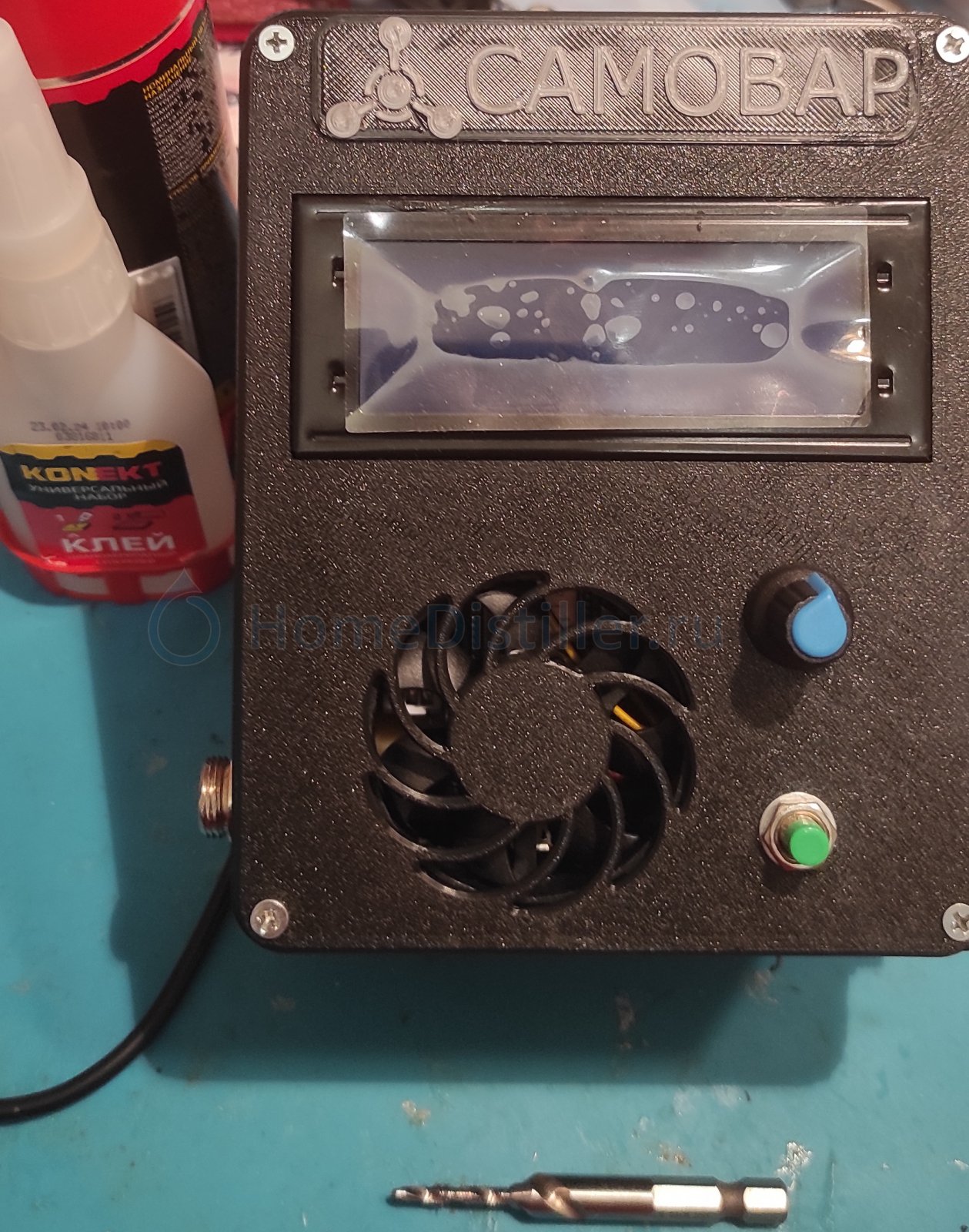

Есть вариант верхней крышки без дисплея, энкодера и кнопки (Top_no LCD.STL).
Вентилятор заложен 50*50*10 мм 12В. Плотно одевается на штырьки верхней крышки с натягом, так что можно дополнительно не привинчивать. Я его подключаю вместо насоса воды. В новом варианте платы добавил возможность запайки гнезд разъёмов для вентилятора на 12 и 5В.

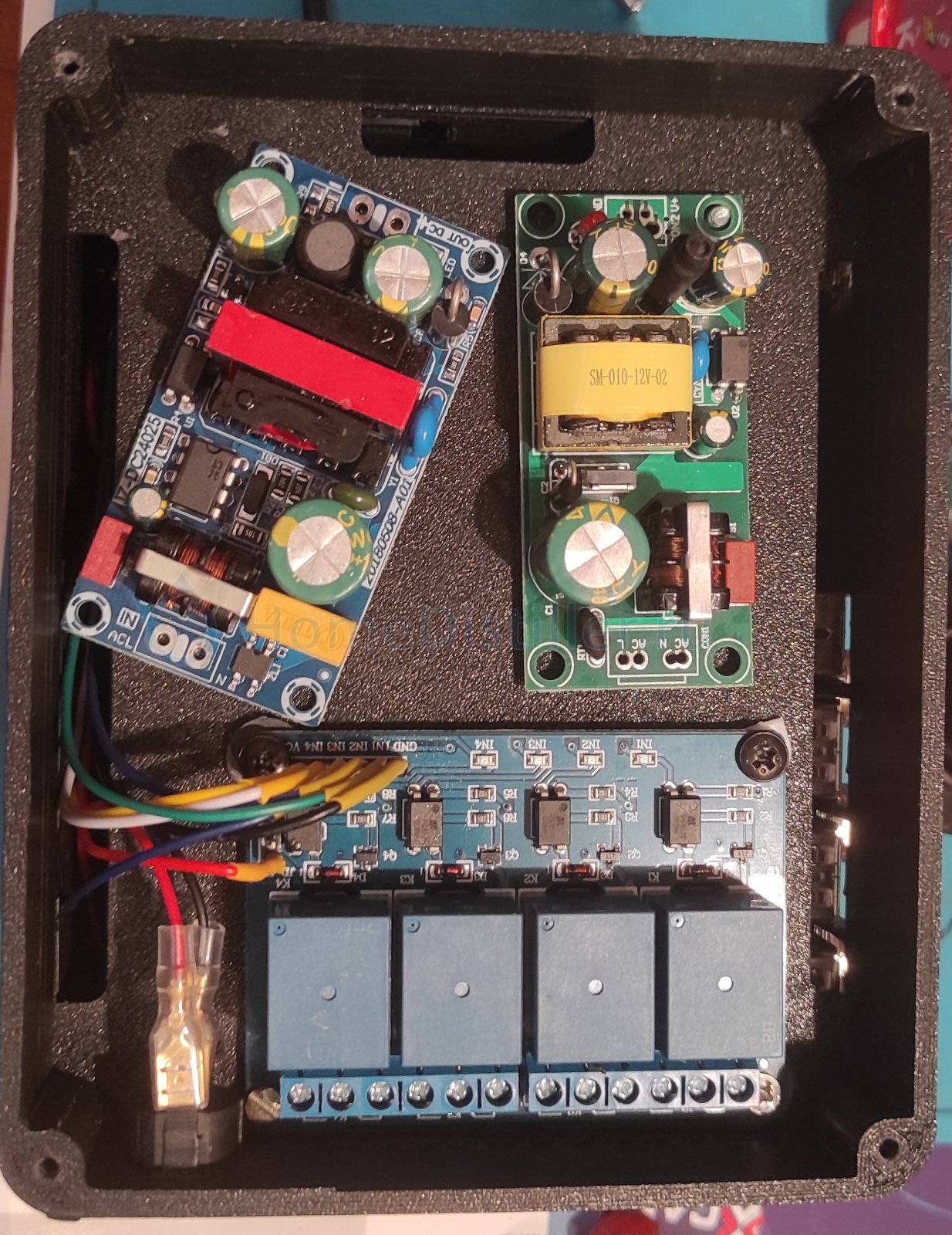

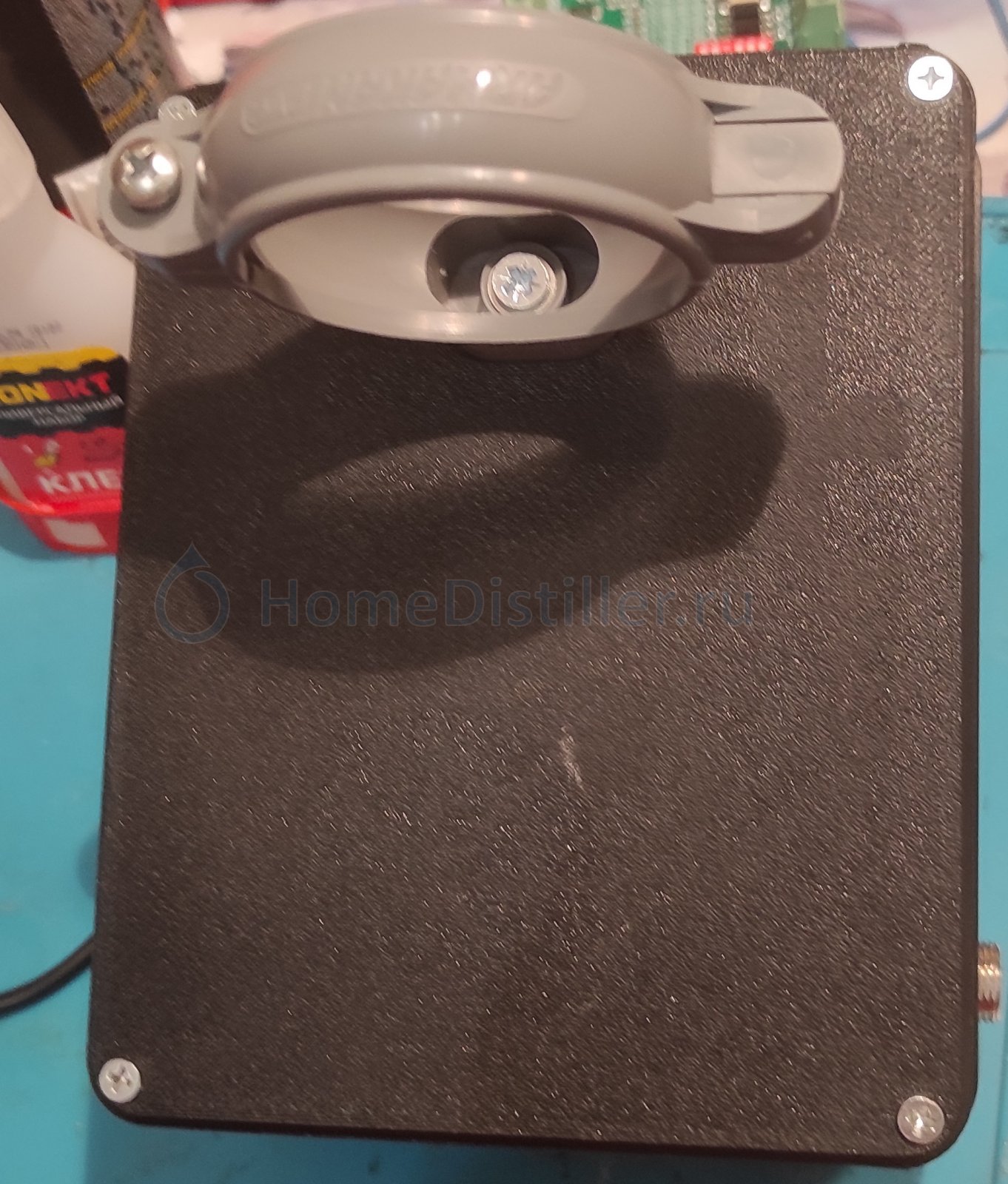

Можно распечатать дополнительно цокольный этаж (Body2.stl) и нижнюю крышку (Bottom.stl), тогда появится место для блока реле, дополнительных разъёмов и др., например блока питания, расширителя портов, драйвера ШД для NEMA23 насоса НБК. На нижней крышке предусмотрено крепление для скобы на колонну. Скоба пластиковая польская, предназначена для труб канализации 50 мм, купил в строймаркете несколько и использую.

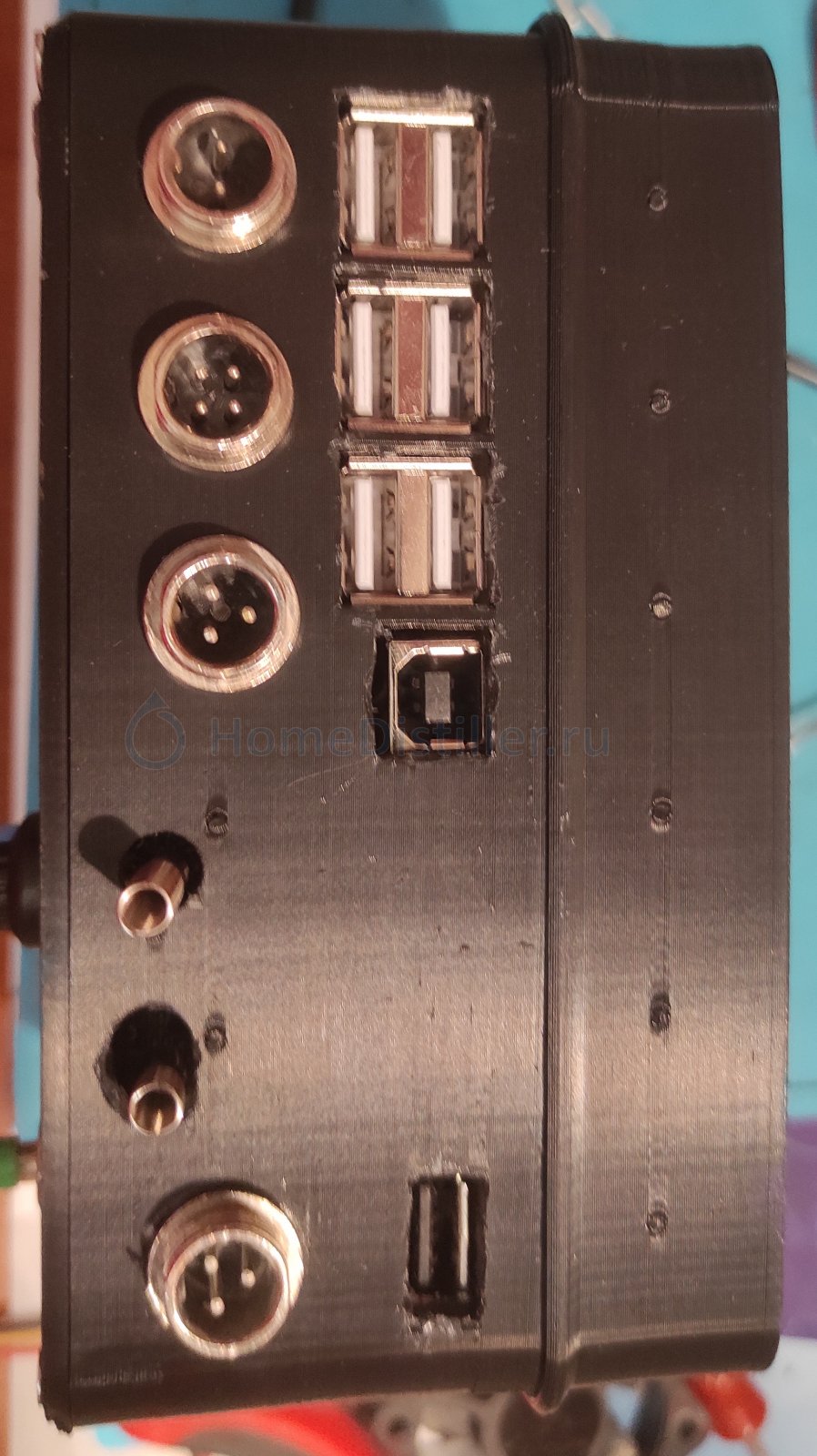

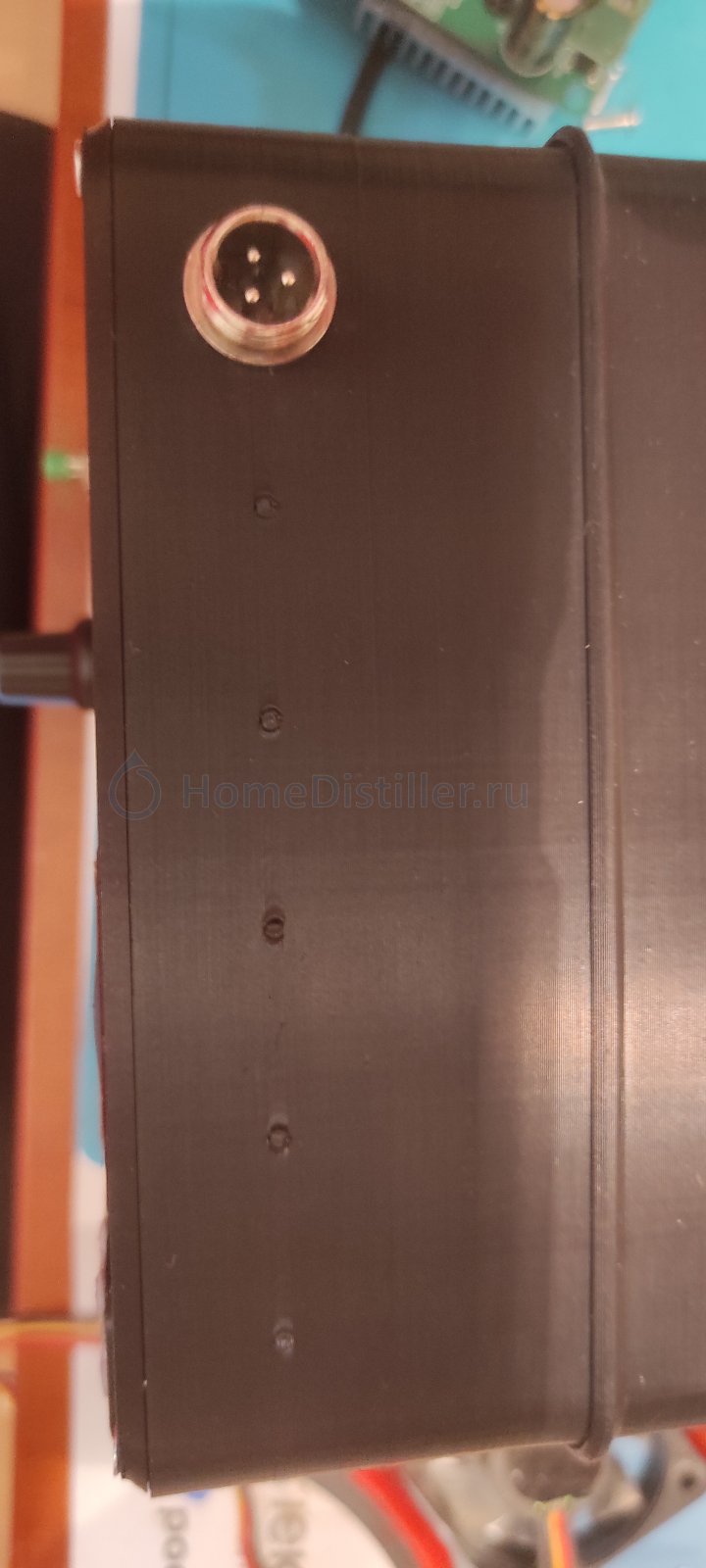

Разъёмы я использую GX12, для их установки нужно выбрать удобное место по намеченным мини отверстиям в боковых стенках корпуса и цоколя, убедиться, что разъем не упрётся в другие элементы, рассверлить на нужный диаметр.
Можно использовать другие свои разъёмы по тому же принципу. В случае использования цоколя разъёмы и выключатель рядом с штекером питания предпочтительнее устанавливать в него.
Для разъёмов запаянных на плату тоже самое, выбираем нужные миниотверстия, высверливаем, уголки отламываем, подравниваем надфилем, скальпелем и т.п.

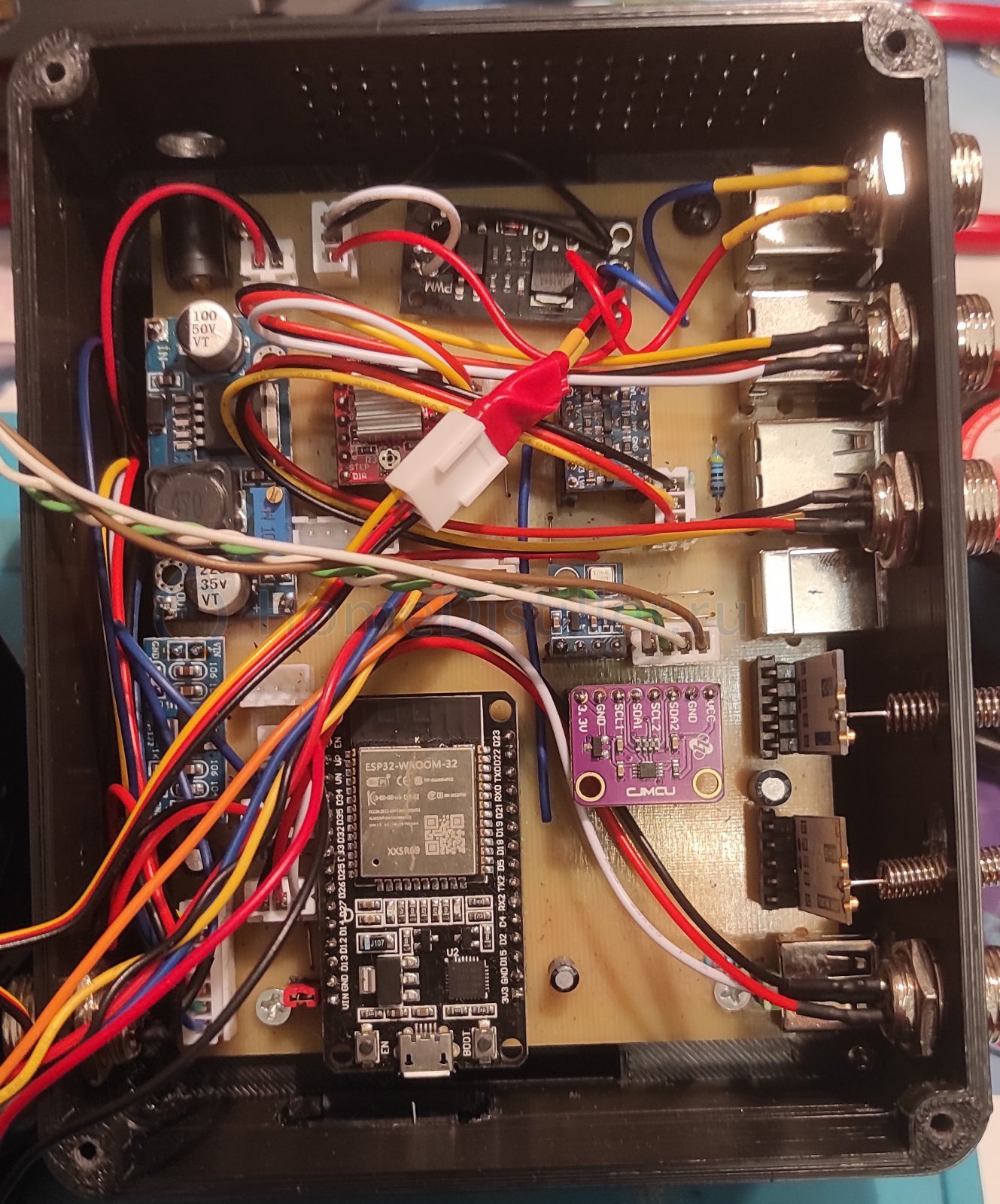

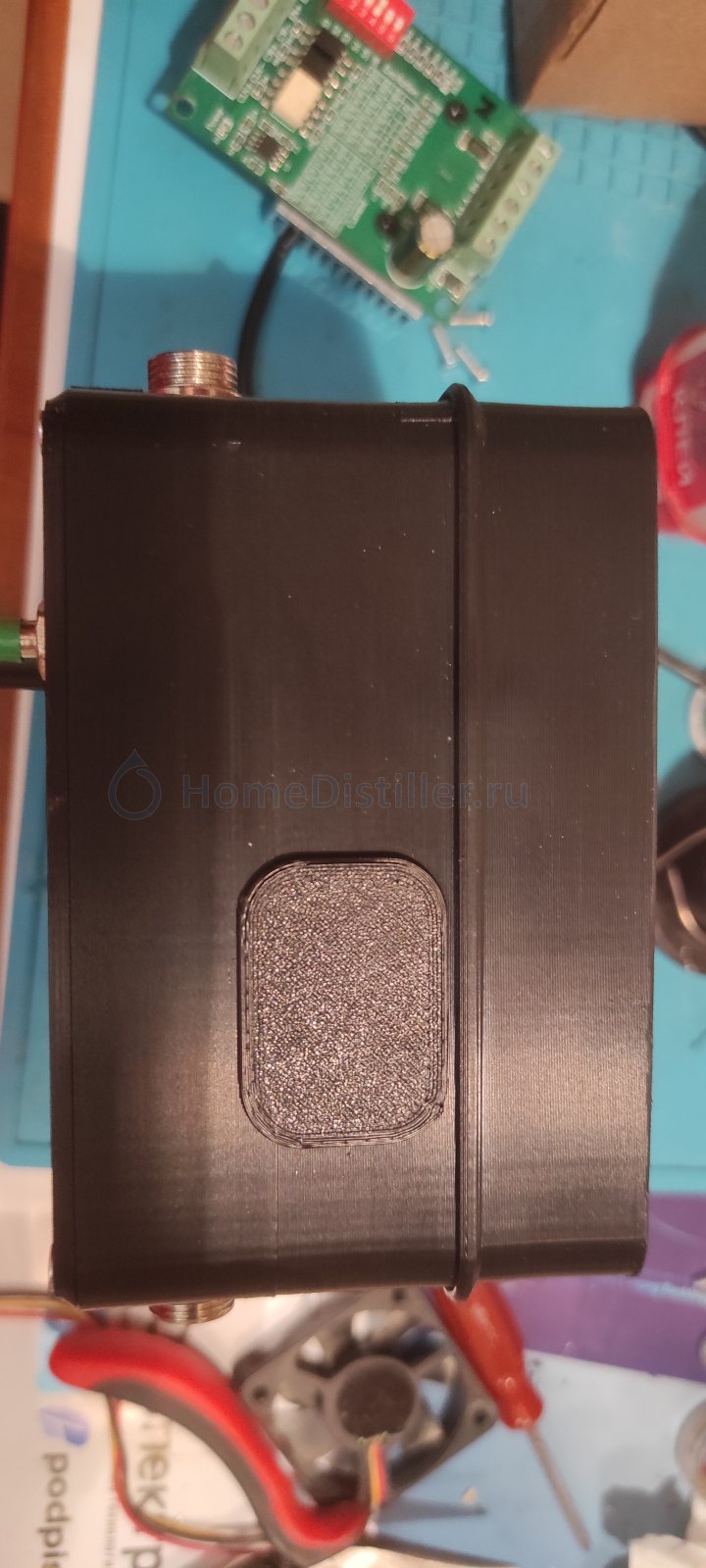

Со стороны модуля c ESP32 предусмотрена возможность вырезания большого прямоугольного выреза. Оно мне нужно для возможности перепрошивки / отладки через USB не изымая микроконтроллер из корпуса. Отключаем основное питание полностью (достаем штекер из разъёма обязательно) подключаем к USB PC, шьем, смотрим COM порт. Через этот же вырез есть возможность снять пинцетом джампер (который можно ведь и под углом 90 гр. запаять). Джампер нужно снимать, если есть необходимость отладки с подключенным основным питанием Самовара. При этом в качестве PC необходимо использовать ноутбук с питанием от батареи либо использовать гальваническую развязку USB. Соответственно нужно будет еще распечатать заглушку для этого выреза (stub.STL).
Можно распечатать логотип с названием (Logo.STL) и приклеить где удобно. Печатать двумя цветами соответственно.
Где-то я такую коробку уже видел... Fallaut?

dranek, а что за хомут, на 5м фото? не где такие не нашёл

gxtkjdjl, У нас в стоймаге продаются. Знаю, что польского производства.

Про память ESP32, которой вечно не хватает.Chernik_, 17 Нояб. 24, 13:10

Пару страниц назад выкладывал инструкцию с картинками, как это сделать

Пару страниц назад выкладывал инструкцию с картинками, как это сделатьlkosoj, 17 Нояб. 24, 22:58

Да, пропустил.
Ссылка на ваш пост на странице 117:
[сообщение #14073534]
