При запуске калибровки - гул имеет место бытьboris_c, 26 Нояб. 24, 18:34

PS При запуске двигателя - он "стоит", гудит, руками не прокручивается.boris_c, 26 Нояб. 24, 19:32

У меня была подобная ситуация при настройке Самовара. Мое отличие драйвер TMC2208. Проблема решилась подбором деления шага, насос стабильно заработал только на 1/8, на других режимах, либо гудел, либо работал рывками с дикими пропусками (хотя на другом устройстве этот драйвер и насос работали на всех делителях отличие было только в управляющих сигналах 5в а не 3,3в). Возможно это как-то связано с частотой следования импульсов STEP, тогда попробовать подобрать в окне «Калибровка шагового двигателя» параметр «скорость шагового двигателя» (допустим установить 4000 а не 8000). А после калибровать на 100ml.
Незабываем выбор режимов работы ШД осуществлять при полном отключении питания печатной платы Самовара.

А в момент прошивки, ESP должна быть установлена на плату?boris_c, 26 Нояб. 24, 19:32

не обязательно

Добавлено через 26мин.:

Мое мнение - шаговый нужно изначально пускать на полном шаге. Потом настраивать микрошаг.
И еще раз пропаять контакты: ESP - гребенка - гребенка драйвера - драйвер - разъем.
ИМХО. Очень интересно, что было бы, если подкинуть другой драйвер...

Мое мнение - шаговый нужно изначально пускать на полном шаге. Потом настраивать микрошаг.
И еще раз пропаять контакты: ESP - гребенка - гребенка драйвера - драйвер - разъем.
ИМХО. Очень интересно, что было бы, если подкинуть другой драйвер...Kuban, 26 Нояб. 24, 20:34

Драйвер подкину другой, не вопрос. Купил с запасом ))

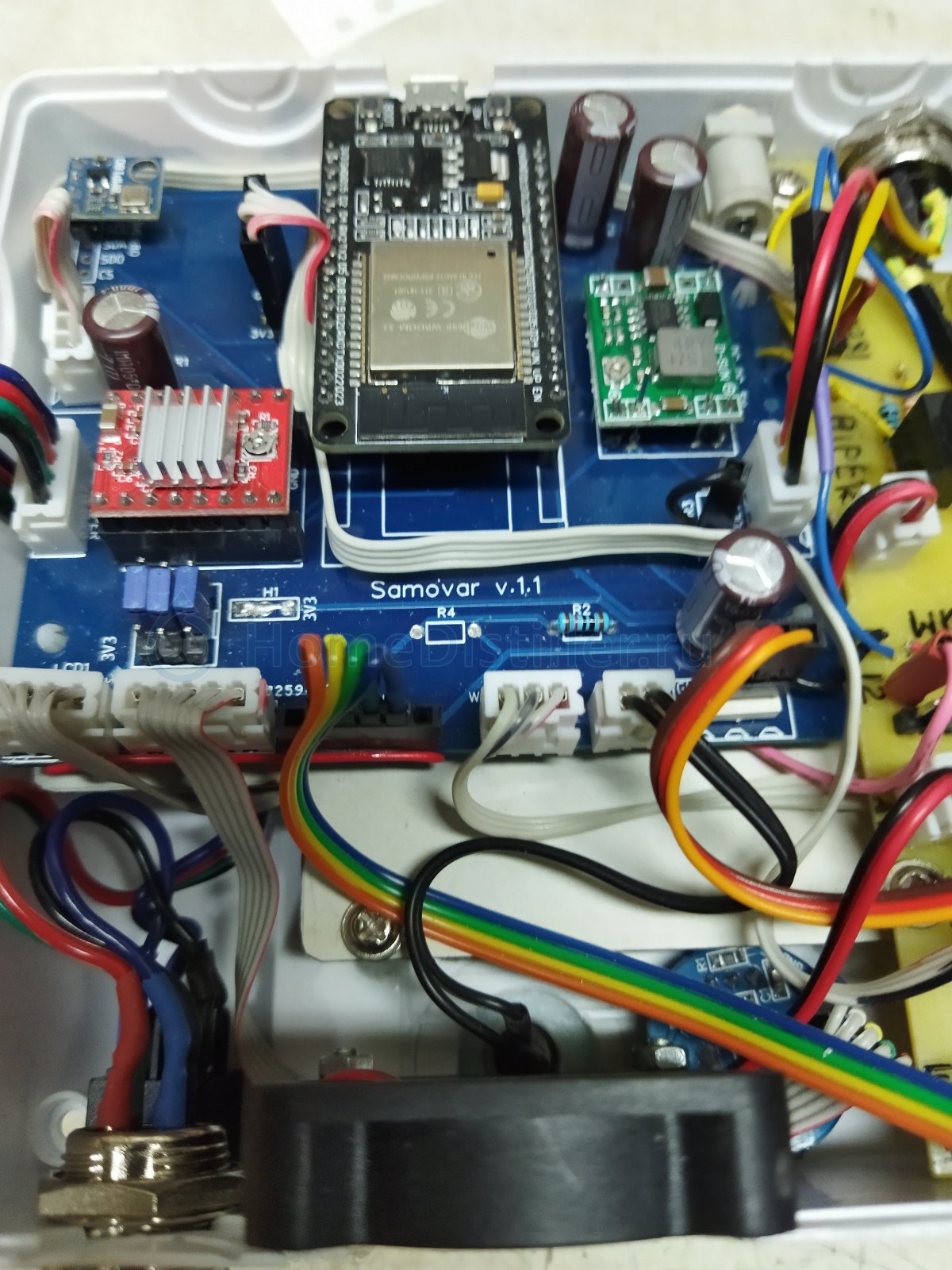

Я очень сомневаюсь, что проблема в пропайке, ибо я две спаял платы. Могу и третью спаять. Можно конечно всё навесным соединить, но сомневаюсь, что это поможет.

Может быть подскажете, какие у кого установки насоса при А4988 + Nema17 + китайская головка перильстатического насоса?

Количество шагов шагового двигателя: 9927 /мл.
Микрошаг 16

Добавлено через 9мин.:

PS При запуске двигателя - он "стоит", гудит, руками не прокручиваетсяboris_c, 26 Нояб. 24, 19:32

Насколько понимаю это же режим удержания.

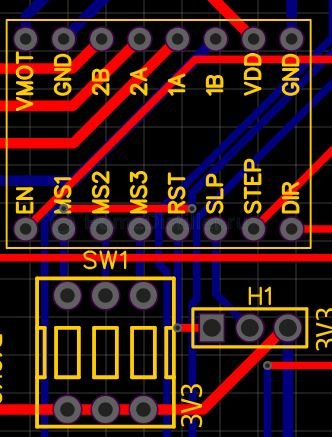

А на печатной плате, на разъеме H1 контакты RST,SLP и +3,3 замкнуты?

А на печатной плате, на разъеме H1 контакты RST,SLP и +3,3 замкнуты?Kuban, 26 Нояб. 24, 21:25

Так точно. Всё по инструкции.
Второй вариант - с замыканием только RST и SLP

Увы, мои предположения исчерпаны...

Может быть подскажете, какие у кого установки насоса при А4988 + Nema17 + китайская головка перильстатического насоса?boris_c, 26 Нояб. 24, 21:11

Делитель шагов 1/16, количество шагов на мл 17120.

Еще, если в Samovar_ini.h включен разгон для шагового двигателя - отключите.

Возможно это как-то связано с частотой следования импульсов STEPlekt, 26 Нояб. 24, 20:05

С этим может быть связано. Если всё сказанное вышене поможет - подскажу, где их изменить.

Спасибо всем огромное. Лёд тронулся )
В полношаговом режиме, максимальные обороты, на которых "заводился" двигатель были 850. Я сразу не сообразил, попробовать уменьшить скорость с 8000, которая стоит по дефолту.
С делителем шага еще экспериментирую.
Плавный старт/стоп - тоже попробовал. Тоже помогает.

Это, конечно нужно в справку добавить. Но что ЭТО?
Не пускайте двигатель на полном шаге? Или удалите значение количества шагов на 1 мл? Может еще что-то?

При входе, в настройки, в калибровку шагового двигателя - установленное значение "Скорость шагового двигателя" = 8000
Может быть просто снизить это значение, по дефолту, до 400 (например). Я каюсь, не сообразил, что его надо поменять, и всё железо проверял и мучал.

boris_c, А вы настройки по умолчанию загружали? После первой прошивки ESP.

Здравствуйте, глупый вопрос задам , датчик пара вроде как устанавливается перед дефлегматором , но как его туда внедрить если в узле отбора нету гильзы ?

Вопросы и ответы. FAQ
Или покупайте миницаргу

boris_c, А вы настройки по умолчанию загружали? После первой прошивки ESP.Kuban, 27 Нояб. 24, 17:02

Я не уверен.
Выполнил загрузку скетча и установку web интерфейса, по статье: "Загрузка скетча в Самовар". Пункта о загрузке, настроек по умолчанию, не наблюдал. Инструкции штудировал максимально внимательно. Ткните меня, пожалуйста, если я это пропустил.

PS Нашел в wiki по Самовару, в "первичная загрузка скетча" - "Далее, нужно обязательно загрузить в Самовар рекомендованные значения по умолчанию" Samovar_default_settings.txt

но как его туда внедритьEvgsmrt, 28 Нояб. 24, 07:17

Я просверлил стенку поворота к дефу и поставил цангу - надёжно и удобно.

поставил цангуais77, 28 Нояб. 24, 21:58

Лучше вот такие, M10X1.5 For 3-6.5mm
https://aliexpress.ru/...000020961999994
Отверстие 10 мм сверлить удобнее.

Лучше вот такие, M10X1.5 For 3-6.5mmChernik_, 29 Нояб. 24, 10:57

Тогда уж лучше из нержи.

лучше из нержи.dranek, 29 Нояб. 24, 11:40

Да и никель норм уж который год - ни намёка на окисление, снимал недавно)

Немного почитав решил сделать себе такую автоматику.
Я новичок и есть несколько вопросов, может они где уже отвечены но перечитать весь форум нет времени

1 зачем используется 10 воронок для отбора фракций? Вроде как их 3

2 какую прошивку и схему использовать для ардуино управления тэном?

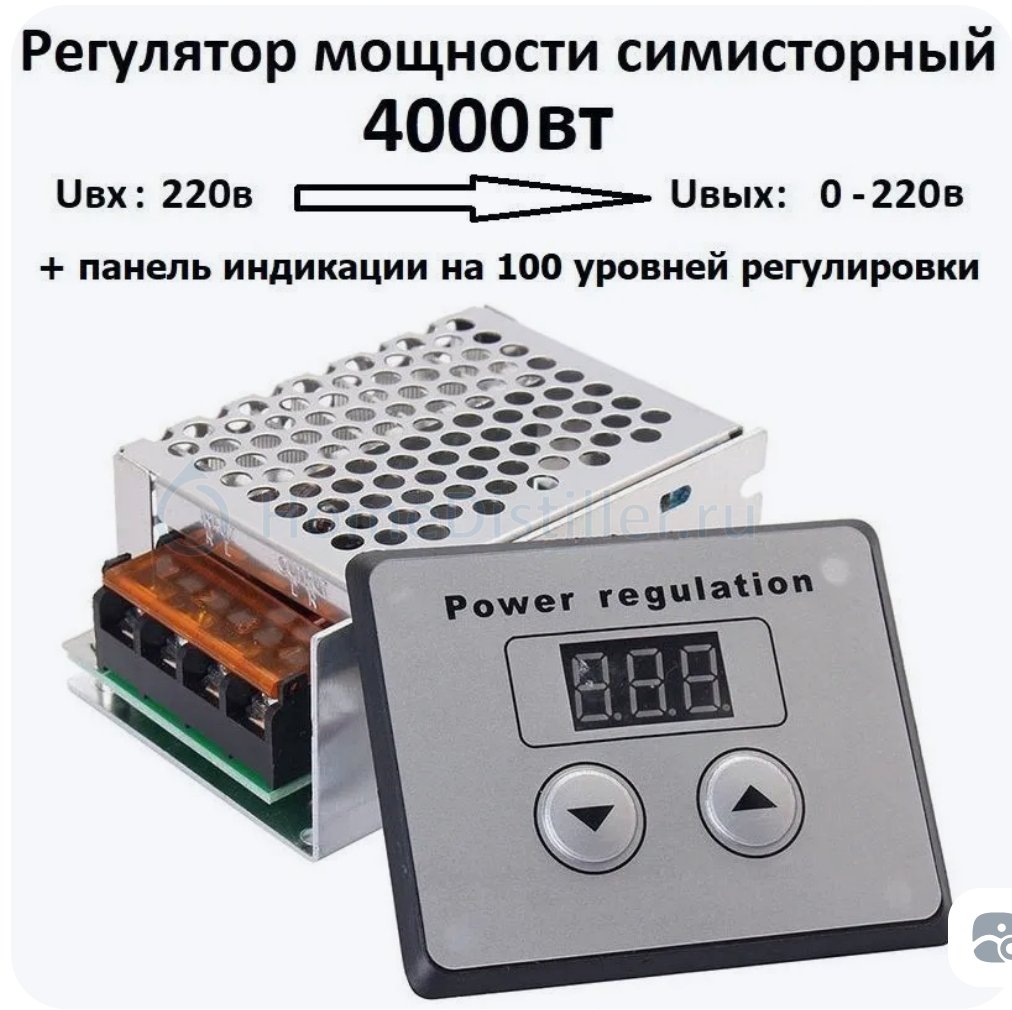

Есть такой модуль можно вместо дисплея подключить ардуино?
