Свой РС выше выкладывал, нареканий ровно ноль - через него измеряю давление двумя датчиками, подключаемыми по I2Cais77, 08 Дек. 24, 00:41

Пока не попробуешь, не убедишься.
Еще вопрос про длину i2C кабеля до датчика. Согласно докам он допускается очень коротким.
С другой стороны, разные датчики позволяют разную длину кабеля - у меня в одном проекте на одном и том же шнурке длиной 5 м SHT41 (температура и влажность) работает безупречно, SHT31 отказывается. На 1 м работает нормально.
Я уже заказал XGZP6897D, как у него с этим, на метровом шнурке заведется?
XGZP6857D просто в качестве запасного? Работает с той же библиотекой и коэффициентом?

XGZP6857D просто в качестве запасного? Работает с той же библиотекой и коэффициентом?Chernik_, 08 Дек. 24, 14:25

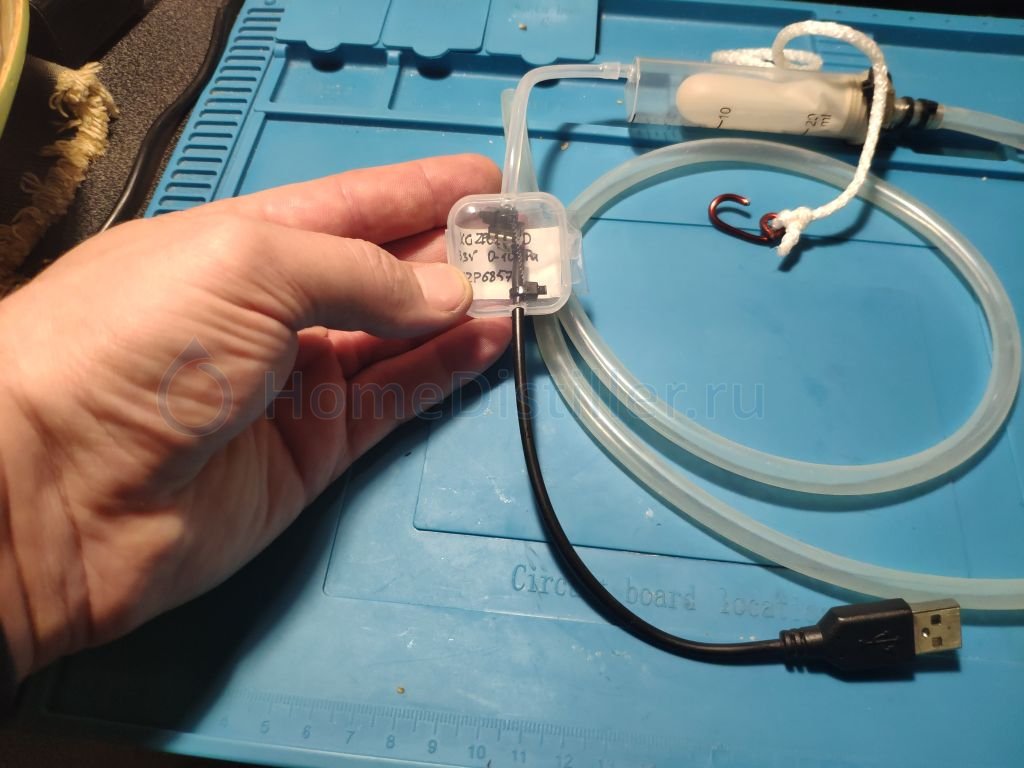

Да, и либы, и коэффициент одни, второй закупался на случай "есливдруг" под НБК, но теперь особо и не нужен, в сущности - так, полезная доп.инфа, не более. Впрочем, и на ректе тут пригодился: когда ДУФ задурил внезапно - настраивал предзахлёб по давлению, вполне годная возможность оказалась. Хоть и грубая, конечно - автоподстройку по нему ещё не обкатал в lua.

Метр провода - хз, нет такого опыта, себе сделал около 20 см, основная длина до куба на пофигистичной к наводкам силиконке)

Здравствуйте , хотел спросить , возможно оно так и есть . Есть экран , но я его не поставил , но вопрос такой можно ли вывести ip. Подключения самовара на экран что бы не искать по какому ip самовар подключен к точке доступа

Knyazskill, да, поворотом ручки энкодера против часовой стрелки.

Добавлено через 5мин.:

Knyazskill, Но мой вам совет. Смотрите ip лучше в интерфейсе роутера. Установка экрана и энкодера требует имхо пропайки контактов, иначе возможны сюрпризы если они будут плохими.

dranek, просто дело в том что я раздаю через телефон , и при перезагрузке ip даётся другой

Если настроен телеграм, Самовар при старте отправляет туда ip. Так же ip доступен в Blynk. И выводится в серийный порт.

Knyazskill, я в подобной ситуации раздавал с телефона на ноутбук, на ноутбуке поднимал под виндой hotspot и с него уже раздавал Самовару, там же и IP смотрел.

dranek, с ноутом то да ) а вот без ноута и интернета )

Добрый вечер , подскажите ,пожалуйста ,регулятор stab avr. В простое меряет напряжение 220в (+-2-3), как только Самовар дает ему команду ,так он сразу начинает чудить , меряет 250 (+-15) и неполучается в режиме стабилизации дать ему 100% мощности, как с этим справляетесь?

Добрый вечер , подскажите ,пожалуйста ,регулятор stab avr. В простое меряет напряжение 220в (+-2-3), как только Самовар дает ему команду ,так он сразу начинает чудить , меряет 250 (+-15) и неполучается в режиме стабилизации дать ему 100% мощности, как с этим справляетесь?Evgsmrt, 09 Дек. 24, 19:39

А почему, о вашей проблеме, не спрашиваете в теме регулятора AVR?

Evgsmrt,
1. У stab avr должен быть свой отдельный источник питания 220/5В. Нельзя подключать через понижающий dc/dc к 12В Самовара.
2. Провода от датчика напряжения до ардуины лучше запаять.
3. Датчик напряжения нельзя крепить так, чтоб его перегибало.
4. Все контакты 220В должны быть надёжны. Провода достаточного сечения.
5. Среди датчиков напряжения много некондиции.
6. Очень полезно иметь независимый ампер/вольтметр для понимания реального состояния процесса.
Knyazskill, можно вторым телефоном или планшетом подключиться по wifi к первому и посмотреть ip Самовара с помощью приложения wifi analyzer.

А почему, о вашей проблеме, не спрашиваете в теме регулятора AVR?Kuban, 09 Дек. 24, 19:54

Дело в том, что если управлять регулятором кнопками , то все в порядке, поэтому и подумал, что дело в самоваре

Дело в том, что если управлять регулятором кнопками , то все в порядке, поэтому и подумал, что дело в самовареEvgsmrt, 09 Дек. 24, 20:06

Прошивка рекомендованная разработчиком Самовара?

Да, прошивка из папки Samovar

Добрый вечер , подскажите ,пожалуйста ,регулятор stab avr. В простое меряет напряжение 220в (+-2-3), как только Самовар дает ему команду ,так он сразу начинает чудить , меряет 250 (+-15) и неполучается в режиме стабилизации дать ему 100% мощности, как с этим справляетесь?Evgsmrt, 09 Дек. 24, 19:39

Лично мое мнение - это неправильная надстройка пользователем самого регулятора AVR. Одно дело автономная работа ( сиречь кнопками) другое дело управление по UART. Хотя в вопросе отображения мощности регулятором нет ни какой разницы. Тут либо, действительно подводка:

Все контакты 220В должны быть надёжны. Провода достаточного сечения.dranek, 09 Дек. 24, 19:55

и

У stab avr должен быть свой отдельный источник питания 220/5В. Нельзя подключать через понижающий dc/dc к 12В Самовара.dranek, 09 Дек. 24, 19:55

либо что-то другое в сборке.
Самовар только дает команды - все остальное на стороне регулятора .

Добавлено через 8мин.:

Если Самовар дал команду - Разгон, то регулятор должен (так оно и есть) подавать полное напряжение сети в нагрузку.
Если Самовар сказал 500 ватт- то дело регулятора исполнять
Спустя некоторое время, самовар спрашивает:"какая мощность?", если мощность отличается - Самовар опять дает команду: выставить 500 ватт. И все .
Работа и выполнение - это дело регулятора. Управление и анализ - дело Самовара

Добрый вечер , подскажите ,пожалуйста ,регулятор stab avr. В простое меряет напряжение 220в (+-2-3), как только Самовар дает ему команду ,так он сразу начинает чудить , меряет 250 (+-15) и неполучается в режиме стабилизации дать ему 100% мощности, как с этим справляетесь?Evgsmrt, 09 Дек. 24, 19:39

Я победил! Дело было в Bluetooth модуле, что то с антенной , отпаял и все заработало

Evgsmrt, возможно он при работе просаживал питание и у ардуины снижалось опорное напряжение ацп, из-за этого подскакивало измерение напряжения. Надо бы померить питание при работе с модулем. Как и чем оно у вас запитано? HC-12 напрямую был по питанию к 5В подключен или через диод?

Evgsmrt, возможно он при работе просаживал питание и у ардуины снижалось опорное напряжение ацп, из-за этого подскакивало измерение напряжения. Надо бы померить питание при работе с модулем. Как и чем оно у вас запитано? HC-12 напрямую был по питанию к 5В подключен или через диод?dranek, 10 Дек. 24, 12:16

запитанно от бп от телефона 5в 2а, напрямую без диода.

Провел у себя сегодня на Stab Avr ряд опытов. Он у меня запитан отдельным впаянным модулем 220/5В 2А. Воспроизвести в точности ситуацию как у Evgsmrt не удалось. Получилось нечто похожее.
У меня +5В StabAvr ловит какую то наводку если к ней подключен провод выходящий за корпус стабилизатора к реле №1 Самовара с целью включения самих ТЭН-ов контактором. Гальванической связи с цепями Самовара нет. При этом начинает неправильно измеряться напряжение - 230-240 В вместо 223В. Причем это происходит если Самовар запитан только одним из 3-х имеющихся блоков питания 12 В. Если вместо этого провода вставить в Stаb Avr заглушку таких скачков измерений не происходит. Провод этот от старого TV кабеля, т.е. снаружи экран, внутри жила.
Влияния наличия HC-12 выявить не получилось, но у меня он запитан через дроссель с диодом и зашунтирован электролитом и керамическим конденсатором. Кроме того стоят электролиты 2000 мФ плюс керамика на питании ардуины, а так же небольшой электролит и керамика на питании датчика напряжения. Подключение керамического конденсатора 10 мФ на питание твердотельного реле, от которого выходит кабель +5 В к зажимам реле №1 Самовара немного помогает, но несущественно. При питании Самовара от других 2-х блоков питания 12 В изменения измерений напряжения также присутствуют, но находятся в пределах 1-2 В.
Думаю дело всё-таки в качестве источников питания и наводках.

dranek , залил твой новый скетч , подключил + сиренки к D5. орет постоянно , настойки с кнопок работают. Была сопля
