Провел у себя сегодня на Stab Avr ряд опытов. Он у меня запитан отдельным впаянным модулем 220/5В 2А. Воспроизвести в точности ситуацию как у Evgsmrt не удалось. Получилось нечто похожее.
У меня +5В StabAvr ловит какую то наводку если к ней подключен провод выходящий за корпус стабилизатора к реле №1 Самовара с целью включения самих ТЭН-ов контактором. Гальванической связи с цепями Самовара нет. При этом начинает неправильно измеряться напряжение - 230-240 В вместо 223В. Причем это происходит если Самовар запитан только одним из 3-х имеющихся блоков питания 12 В. Если вместо этого провода вставить в Stаb Avr заглушку таких скачков измерений не происходит. Провод этот от старого TV кабеля, т.е. снаружи экран, внутри жила.
Влияния наличия HC-12 выявить не получилось, но у меня он запитан через дроссель с диодом и зашунтирован электролитом и керамическим конденсатором. Кроме того стоят электролиты 2000 мФ плюс керамика на питании ардуины, а так же небольшой электролит и керамика на питании датчика напряжения. Подключение керамического конденсатора 10 мФ на питание твердотельного реле, от которого выходит кабель +5 В к зажимам реле №1 Самовара немного помогает, но несущественно. При питании Самовара от других 2-х блоков питания 12 В изменения измерений напряжения также присутствуют, но находятся в пределах 1-2 В.
Думаю дело всё-таки в качестве источников питания и наводках.

dranek , залил твой новый скетч , подключил + сиренки к D5. орет постоянно , настойки с кнопок работают. Была сопля

ser52, не понял, сопля была причиной ора? Теперь работает как надо? Буквы экономите?

Да всё работает отлично

Загрузил вчерашний релиз 6.20. Обнаружил, что в режиме Ректификация не строятся графики. И в ноутбуке, и в телефоне через веб интерфейс.

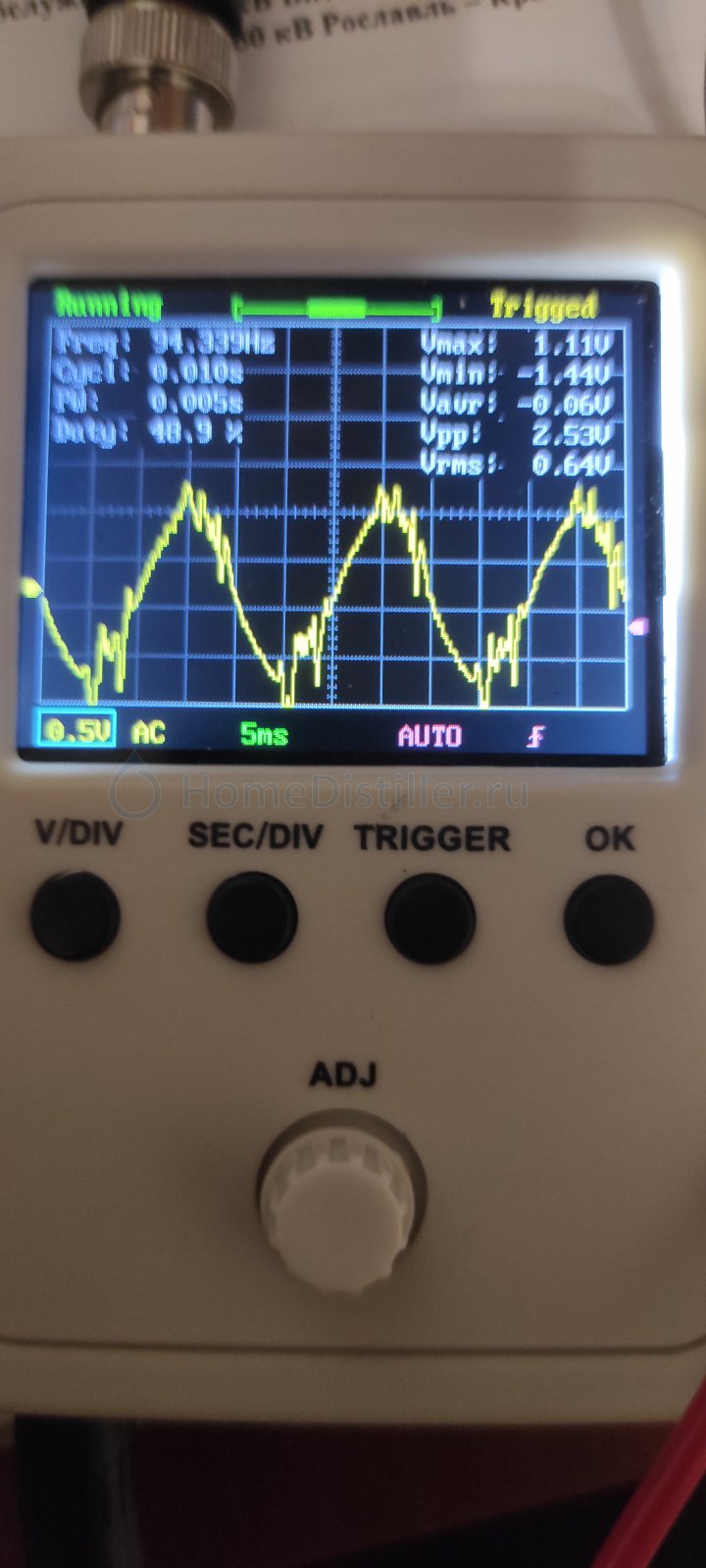

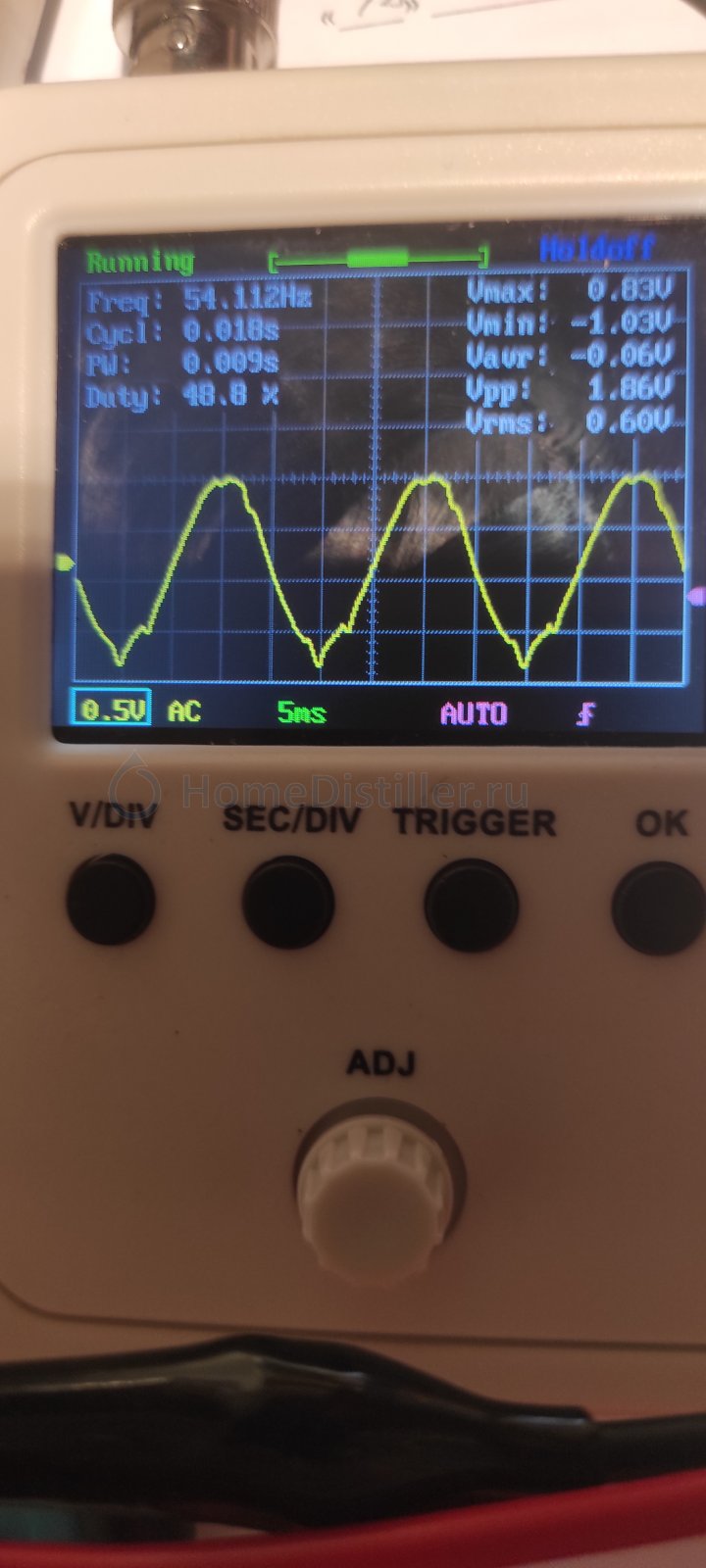

Возвращаясь к StabAvr. Вот что показал дешманский китайский осциллограф на входе ацп ардуины в нормальном режиме и режиме с плохим БП Самовара и кабелем от 5В Stab Avr к реле 1 Самовара в качестве антенны видимо.
Понятно почему меряет неправильно.

Загрузил вчерашний релиз 6.20. Обнаружил, что в режиме Ректификация не строятся графики.slava_k78, 14 Дек. 24, 14:04

Спасибо, выложил исправление. Теперь строятся.

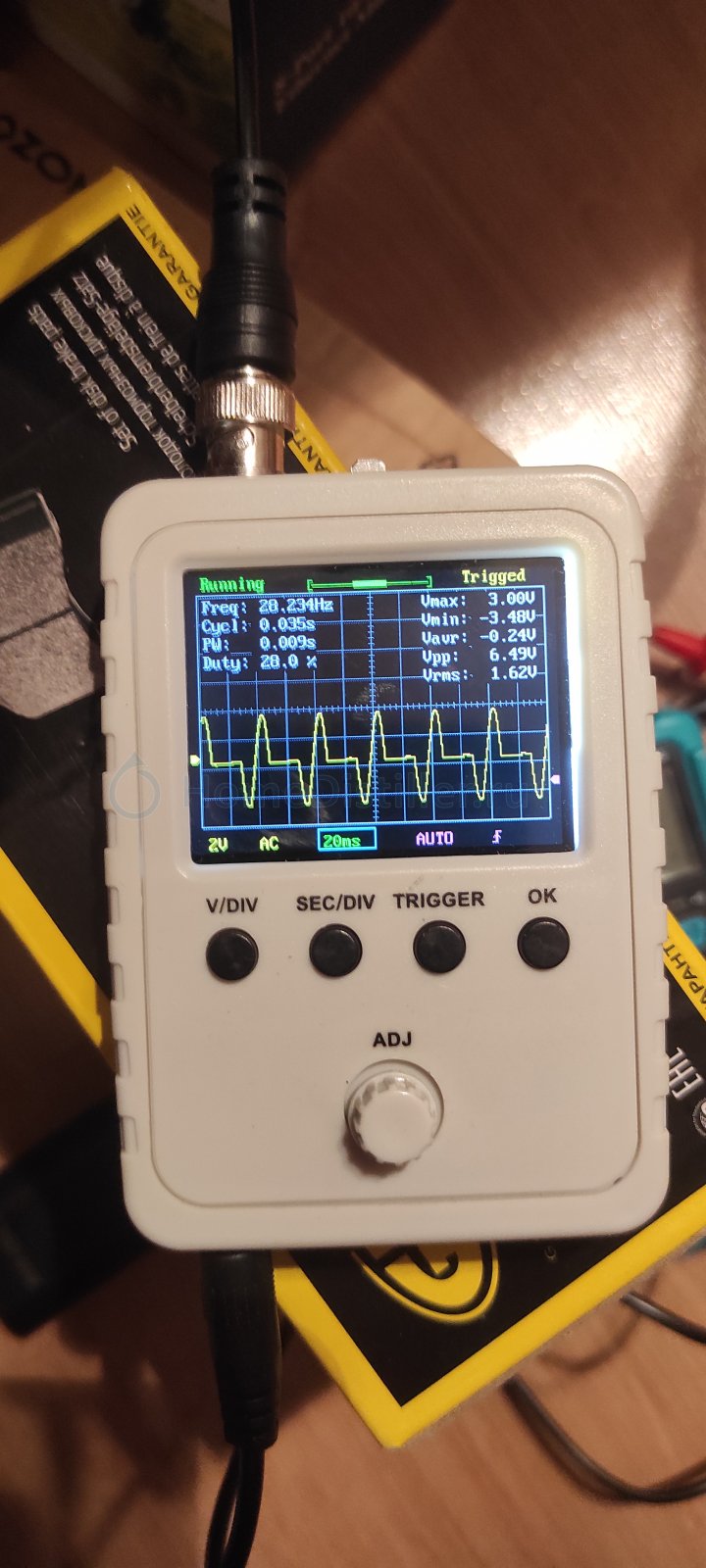

Продолжу про помехи мешающие нормальной работе Stab Avr. Допустим у нас в процессе ректификации включается некий электроприбор, который даёт в сеть подобные искажения синусоиды.
Это потенциально может подпортить процесс.

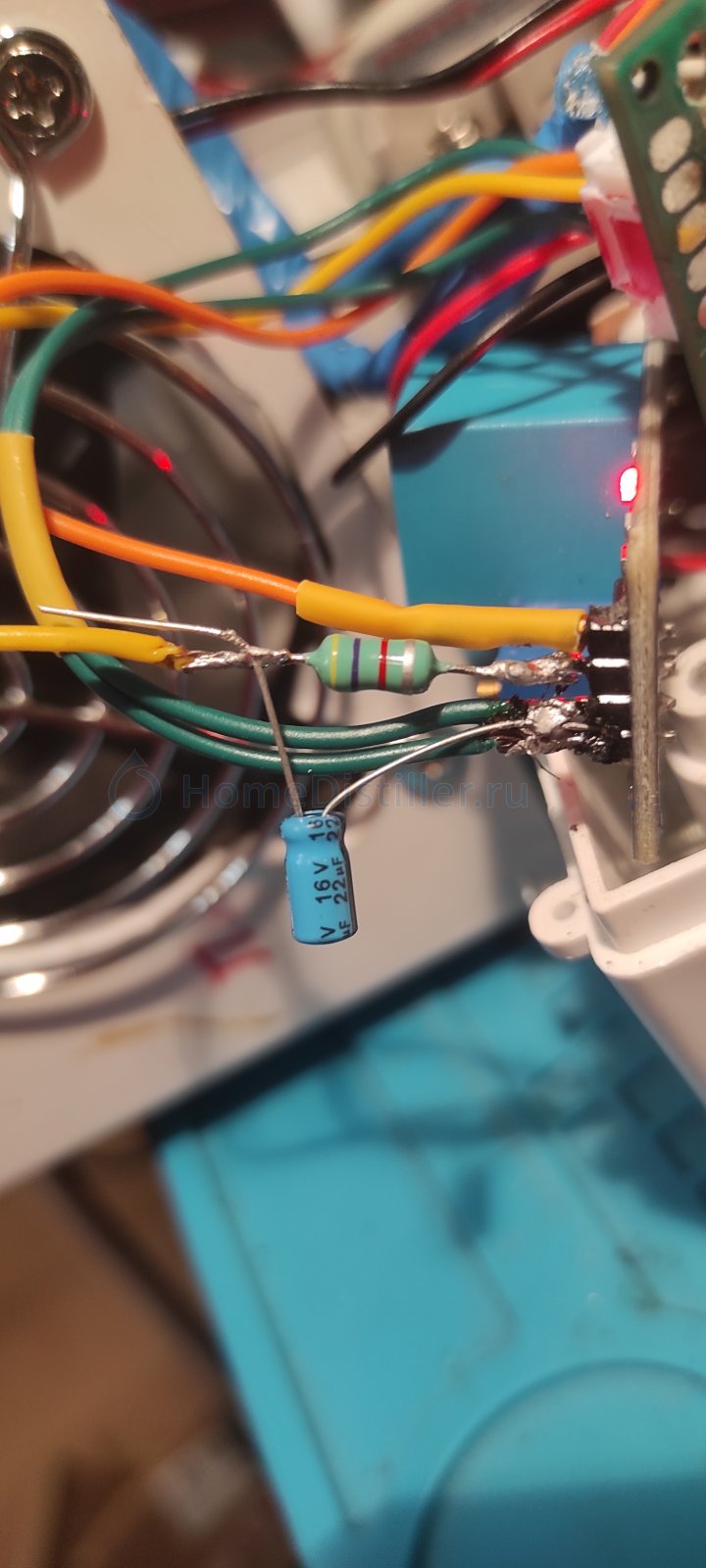

Поэтому я поначалу пытался поставить LC фильтр между модулем измерения напряжения и входом ардуины, такой же, как ставят в бытовых фильтрах напряжения. Это помогало очень слабо и я опытным путем подобрал другой: дроссель 4700 мкГн и электролит 22 мкФ.

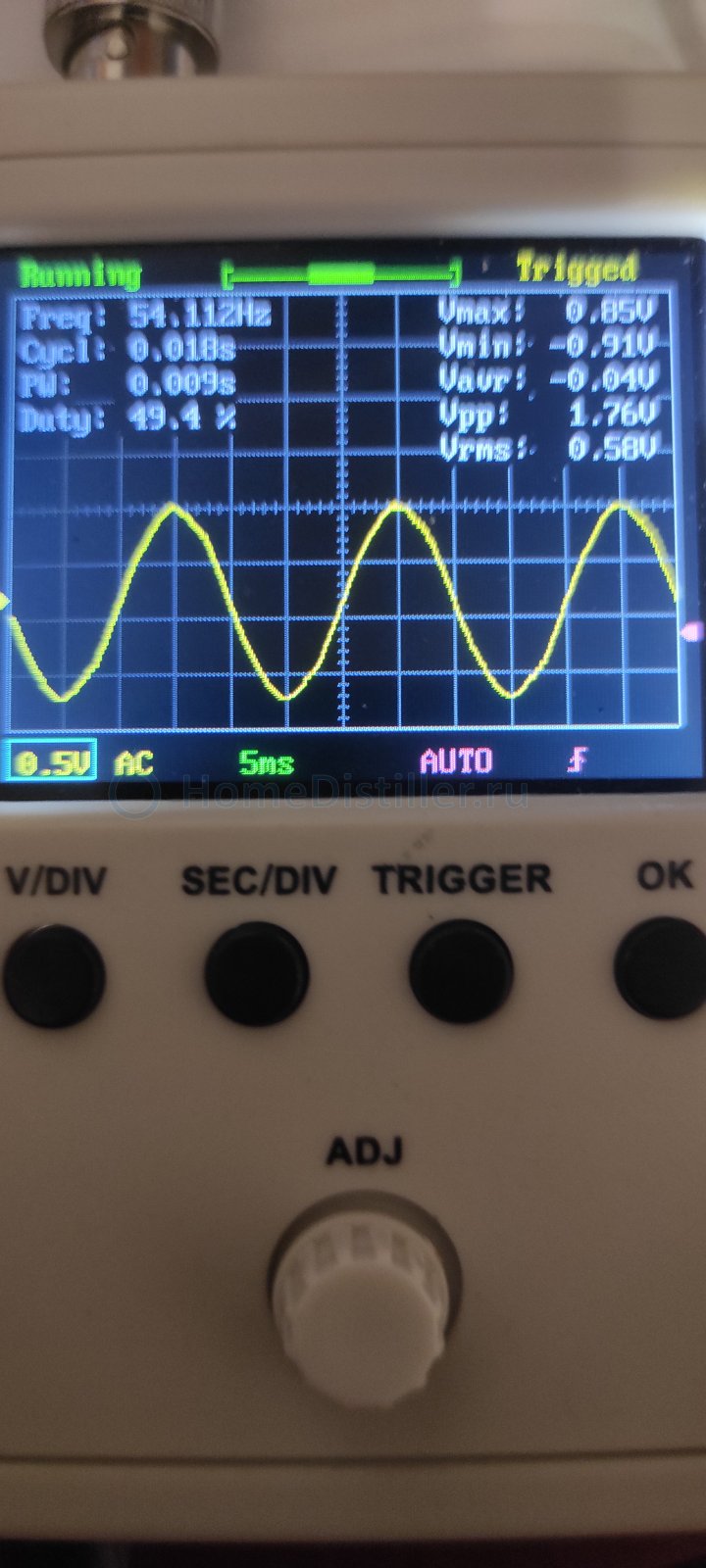

Пришлось подкрутить подстроечник, потому что измерение естественно немного просело. Синусоида стала такой.

С ним искажение измерений при появлении помехи не превышало 2В.
Осталось только проверить как это повлияло на открытие семистора, не появилась ли задержка.

Не появилась. Полуволны в розетке ТЭН-а полноценные. На фото 46.8% мощности, стабилизатор пропускает 50% полуволн, пытаясь скомпенсировать недостачу напряжения 222В вместо 230В, которые он считает номиналом.
Можно попробовать использовать подобный фильтр.

Поэтому я поначалу пытался поставить LC фильтр между модулем измерения напряжения и входом ардуины, такой же, как ставят в бытовых фильтрах напряжения. Это помогало очень слабо и я опытным путем подобрал другой: дроссель 4700 мкГн и электролит 22 мкФ.dranek, 14 Дек. 24, 23:00

Вот хотя у меня и не было до сих пор проблем со StabAvr, изобретенный вами фильтр поставить захотелось.
Поскольку далеко не все здесь присутствующие (включая меня) обладают истинным пониманием вопроса, может быть вы схему нарисуете, как именно это все подключается?
Спасибо.

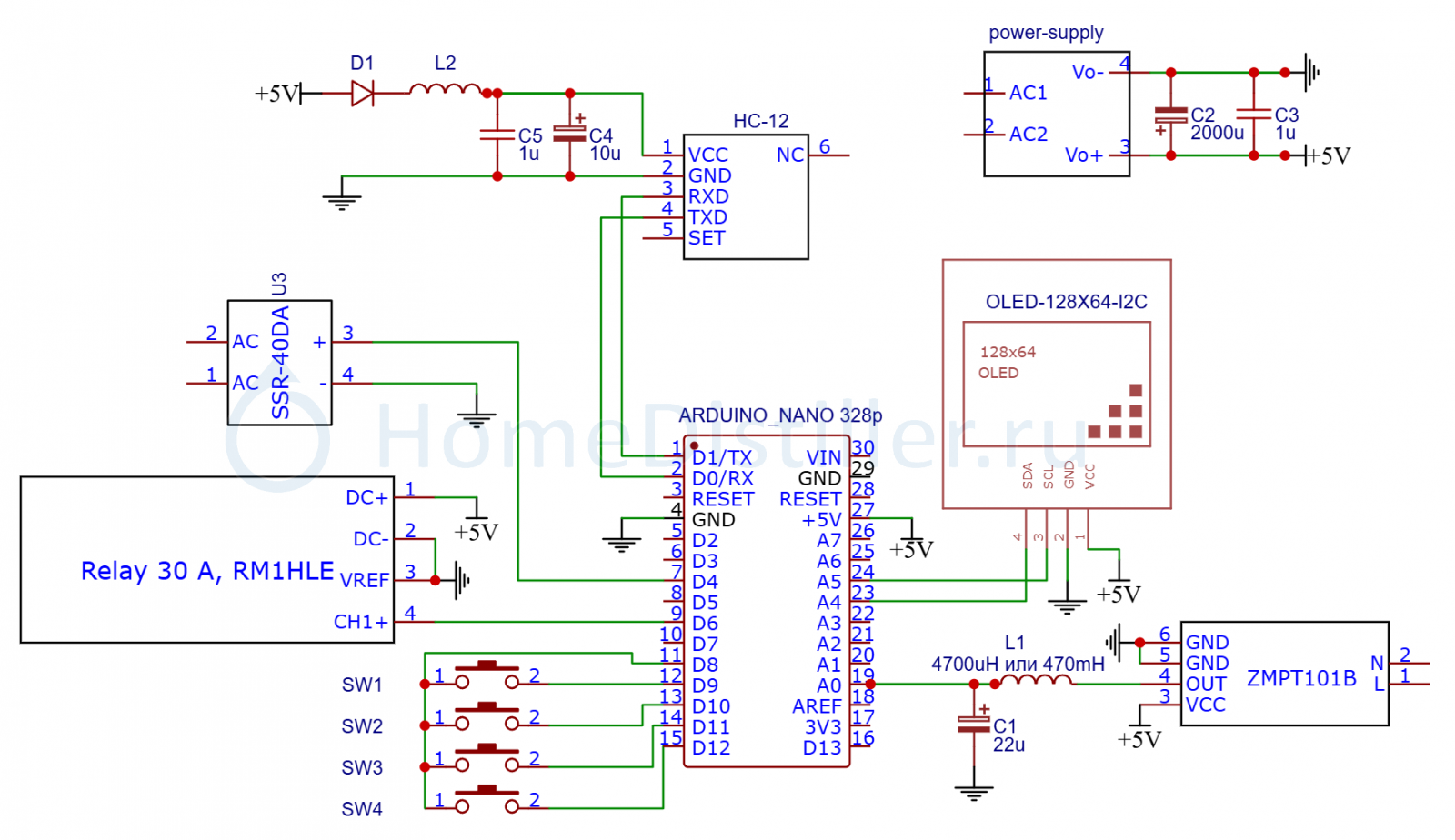

Chernik_,

правый нижний угол схемы, я не утверждаю, что оно необходимо. Это как один из методов борьбы с помехами, если они есть. Но лучше конечно использовать качественные БП и не выносить цепи стабилизатора за корпус.

на схеме "4700uH или 470mH" -? На самом деле 4700uH это 4.7mH
Это LC ФНЧ с частотой среза 700Гц при 4.7mH и 70 Гц при 470mH.
Но вообще, индуктивность - элемент дорогой, лучше заменить на сопротивление номиналом R=1/(2*pi*Fсреза*C)

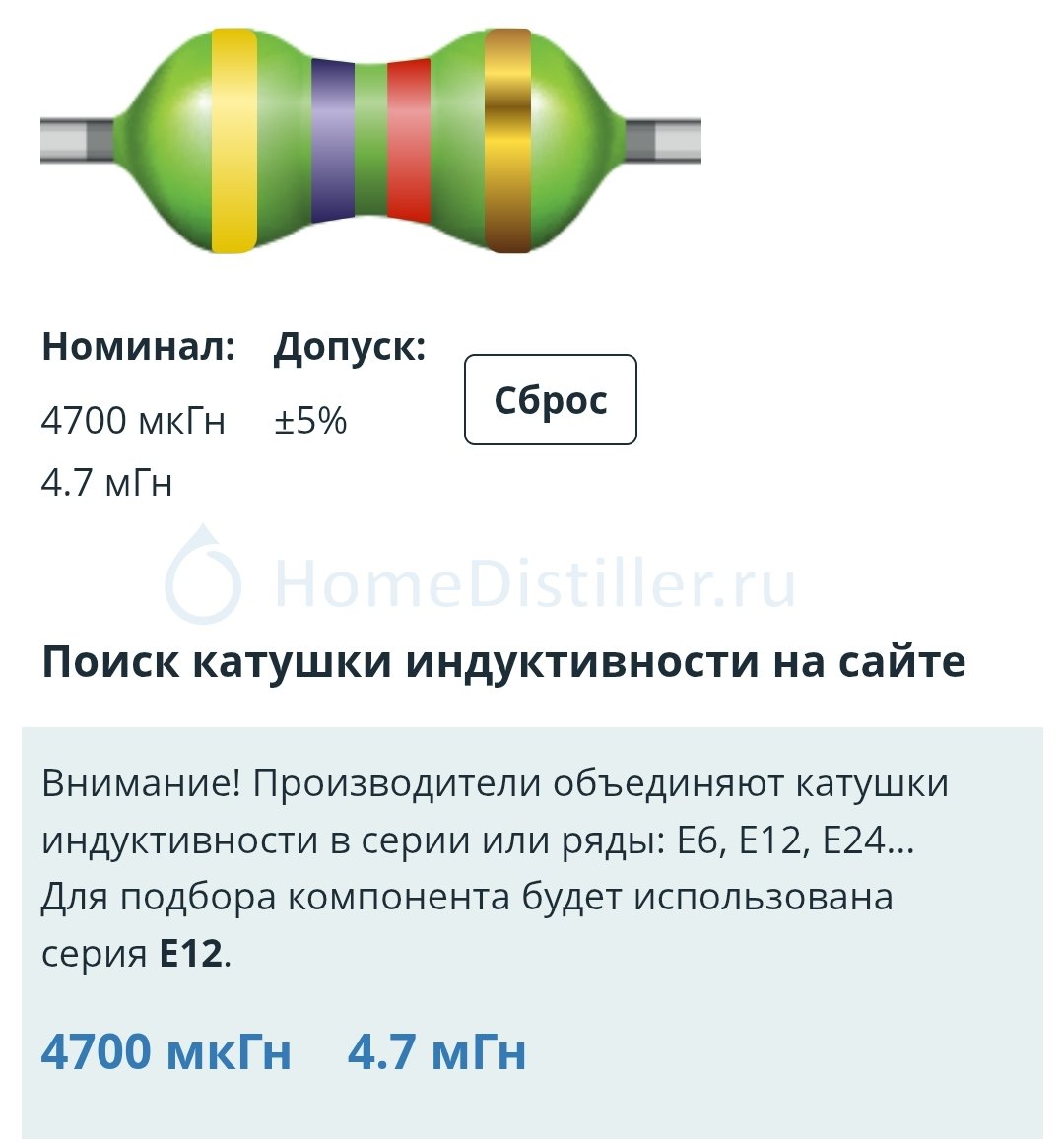

Volume, 4700 микро генри или 470 милли генри. Номинал видно на фото также. Подобрано опытным путём, я ничего не рассчитывал и не собираюсь. До 70 гц пропускает? Значит подходит. Дорого дроссель? Заменяйте, пробуйте. У меня их коробка валяется.

4700 микро генри или 470 милли генриdranek, 20 Дек. 24, 20:58

Я ни разу не радиотехник. Но с точки зрения простого здравого смысла и школьной математики 4700 микро генри таки должно равняться 4,7 милли генри. Dranek, без обид, тут надо ясность внести и определиться точно. Я по полоскам номинал на фото не понимаю, например.

Chernik_,
Да попутал.

До 70 гц пропускает? Значит подходит.dranek, 20 Дек. 24, 20:58

для 4,7 mH частота среза 700 Гц. Не 70
Для информации, вдруг пригодится - RC фильтр 3,9к 68нФ имеет частоту среза 600Гц, если резистор 3.3к то 710Гц

Добавлено через 17мин.:

Также ФНЧ с частотой 300..700Гц можно сделать небольшой доработкой zmpt101b, припаяв емкость 22..47 нФ параллельно конденсатору обратной связи выходного усилителя. На плате это С3 или С5, в зависимости от модификации модуля, конденсатор соединен с выводами 6,7 микросхемы

Volume, спасибо.
Может предложите оптимальный фильтр для подавления приведенных на фотографиях помех?

если помехи достоверно от БП, то их лучше давить прям на самом БП, в идеале на его клеммах, керамика 0,47..1 мкф, можно несколько емкостей парралельно
Провода в кабелях - свивать, и питания и сигнальные. Чтоб не излучали/не ловили магнитную помеху
Длинные кабеля/провода торчащие наружу - это антенны. Помехи от них не пускать внутрь автоматики синфазным дросселем - сложенными проводами несколько витков на ферритовом кольце. Или на кабель надевается ферритовыя "трубка" (характерные утолщения на компьютерных сигнальных кабелях - это они)
Нелишне фильтр ВЧ помех непосредственно на входе АЦП, максимально близко к ногам ардуинки, резистор 1к и емкость 10нФ

Добавлено через 23мин.:

кстати, при плохом БП очень критична схема монтажа нуля/массы (хороший БП, с минимальными пульсациями это прощает). Масса ZMPT должна быть подключена максимально близко к массе ардуинки, в идеале - непосредственно на пин ее массы. И питание там же.
Дикие выбросы что осциллографе - вряд ли они из сети. Подключи массу кабеля осциллографа к массе ардуинки, а щуп на вывод массы ZMPT и посмотри что там
Помехи на массе возникают из-за неидеальности проводов/соединений, их ненулевого сопротивления. Т.е. провод - это в реальности сопротивление малого номинала, на котором есть падение напряжения. Пульсации БП замыкаясь емкостью, создают импульсы тока на проводах массы, соответственно, между концами провода возникает небольшое напряжение. Для цифры это пофиг, а вот для аналога/АЦП - нет

Добавлено через 24мин.:

у ZMPT101 есть нюанс который надо учитывать при построении измерителя сети: в модуле применен ОУ LM358, его максимальное выходное напряжение VCC-1,5В, т.е. при питании 5В максимальная амплитуда на выходе ОУ будет 3,5 вольта
Виртуальная земля в модуле сделана половиной напряжения питания, 2,5В при 5В VCC. Максимальный размах переменки на выходе модуля от пика до пика получается всего 2 вольта, положительная полуволна 3,5 отрицательная 1,5В (АЦП меряет как 716 и 307). Если на отрицательной полуволне будет меньше 1,5В, это означает что положительная уже влезла в ограничение

Добрый день. Подскажите, есть-ли у кого-нибудь лишняя печатная плата для автоматики на ESP32?

Добрый день. Подскажите, есть-ли у кого-нибудь лишняя печатная плата для автоматики на ESP32?Niht, 22 Дек. 24, 15:57

Есть

Добавлено через 12мин.:

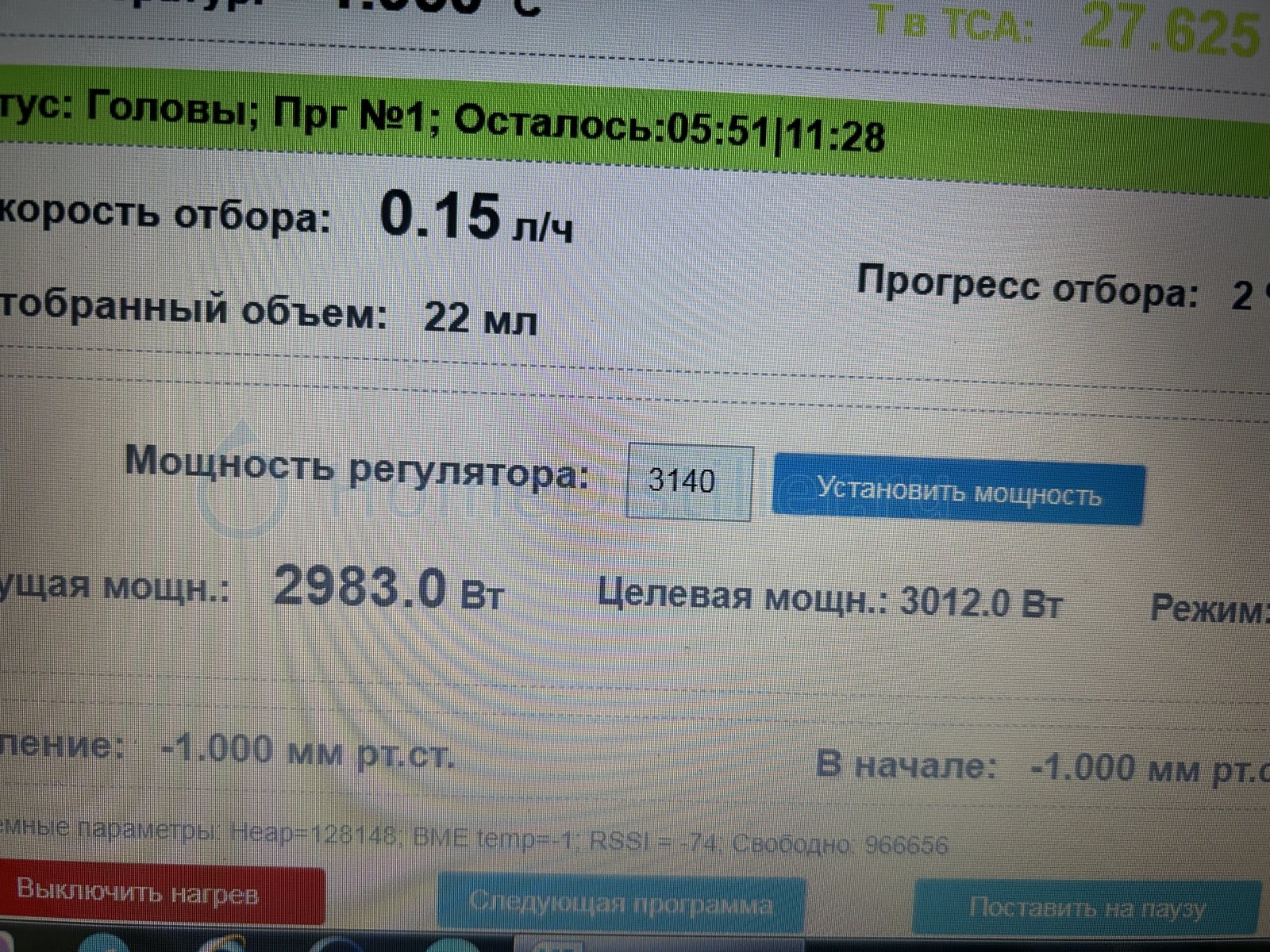

Подскажите. Подключил регулятор мощность из китайских компонентов. Почему значения мощности везде разные? И они постоянно меняются, и Текущая мощность и Целевая мощность

Подскажите. Подключил регулятор мощность из китайских компонентов. Почему значения мощности везде разные? И они постоянно меняются, и Текущая мощность и Целевая мощность
IMG_1475 (1).jpgToljnuch, 22 Дек. 24, 18:01

Этот регулятор есть, но плотно его не гонял на режиме. Могу сказать основываясь на работе другого регулятора.

Целевая мощность - это та что выставлена в качестве заданной. Вы задали мощность 3140, Самовар ее, грубо говоря, "пересчитал" и дал команду регулятору выставить 3012 ватт. Текущая мощность - это фактическая, которая подается в нагрузку. В вашем случае заданная (целевая) мощность выше чем мощность которую может обеспечить сеть.
Другим языком сеть просажена - не хватает напряжения.

Также, предустановку можно сделать в ручную на самом регуляторе. Возможно с Самовара пытались дать команду 3140, а на регуляторе выставили 3012. Неизвестно. Если регулятор в режиме Разгон значения будут прыгать однозначно.
